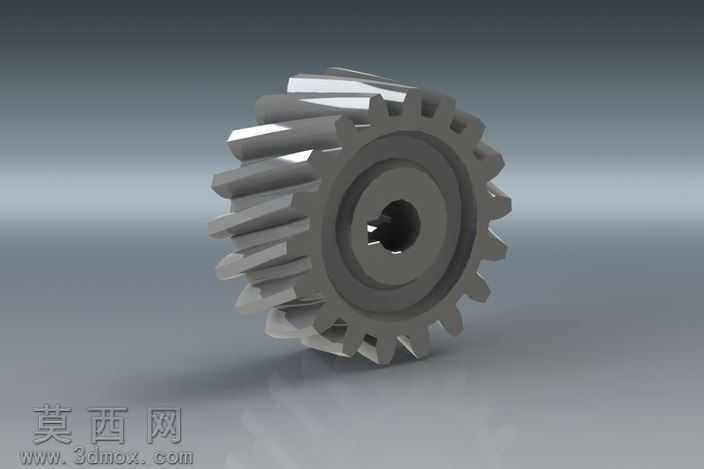

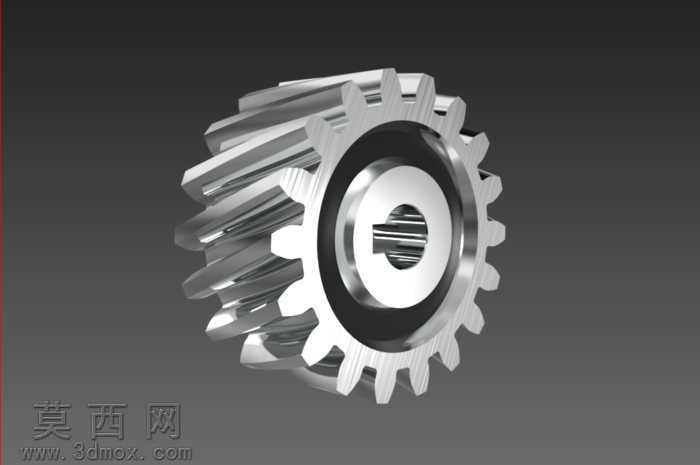

65毫米直径斜齿螺旋齿轮三维建模作品

本作品为直径65毫米的螺旋齿轮三维建模成果，建模阶段依托参数化设计逻辑完成全流程构建，首先依据齿轮传动设计规范确定基础参数：以65毫米分度圆直径为基准，匹配对应模数、齿数、螺旋角、压力角等核心设计参数，通过参数化草图绘制完成齿廓渐开线的精准拟合，规避近似齿廓带来的传动误差问题。建模过程中，先构建齿轮基体的回转特征，完成中心安装孔、定位键槽、轮毂台阶等结构的一体化建模，保证基体各部分同轴度符合机械加工的公差要求；再通过螺旋线引导扫掠特征生成单个轮齿的实体结构，结合圆周阵列操作完成全部轮齿的均匀排布，过程中对齿根过渡圆角、齿端倒角等工艺结构做了精细化处理，还原真实机加工齿轮的结构细节，避免应力集中问题的出现。材质与渲染阶段，选用合金结构钢作为基础材质，调整材质的金属粗糙度、反射率参数，还原经过精锻、滚齿加工后的金属齿轮表面质感，添加细微的机加工纹理提升真实感；渲染采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰展现轮齿的螺旋走向、齿面曲面形态以及基体的台阶结构，多角度呈现齿轮的结构特征。结构设计上，该螺旋齿轮相比直齿圆柱齿轮，具备啮合重合度高、传动平稳、噪音低、承载能力强的特点，中心的带键槽安装孔可与传动轴实现周向固定，轮毂的台阶结构可实现轴向定位，能够适配中低速重载的机械传动场景，可用于通用机械传动系统的装配仿真、运动干涉检查、工程图导出等工作，建模过程中所有特征均保留参数化编辑属性，可根据实际传动需求调整模数、齿数、螺旋角等参数快速生成适配规格的齿轮模型，大幅提升机械设计的迭代效率。
