适配工业机器人的自动喷漆枪结构设计

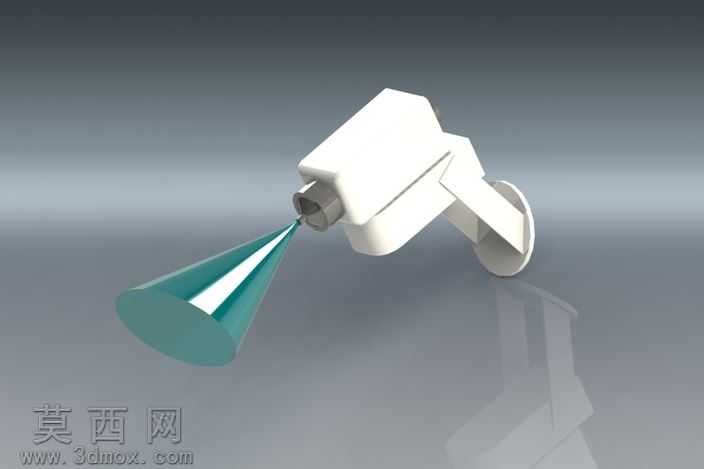

本模型为适配工业机器人安装使用的自动喷漆枪三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先从喷枪的安装对接基准入手，精准设计与机器人末端法兰匹配的连接基座结构，保证安装定位的同轴度与连接强度，避免机器人高速运动过程中出现喷枪晃动、偏移的问题。枪体主体部分采用一体化流线型外观设计，建模过程中对枪身的握持适配结构、涂料通路的内部腔体做了等壁厚处理，既保证枪体整体轻量化，又兼顾内部流道的顺滑过渡，减少涂料输送过程中的阻力与残留堆积问题。喷嘴组件部分单独做了精细化建模，对喷嘴的出料口、雾化气路的环形缝隙做了精确的尺寸约束，还原真实喷枪的雾化结构逻辑，配合渲染阶段的雾化特效，直观呈现喷漆作业时的扇形漆雾形态，渲染时采用哑光工程塑料材质模拟枪身外壳，金属材质表现喷嘴与连接紧固件的质感，通过光影调整突出枪体的结构转折与装配关系。设计过程中充分考虑机器人自动喷涂的作业需求，将枪体的重心控制在靠近安装基座的位置，降低机器人末端的负载力矩，同时对枪身的走线、管路接口位置做了合理布局，避免机器人运动过程中管路与周边设备发生干涉。模型还对喷枪的扳机联动结构做了简化的运动仿真适配，预留了气动控制元件的安装位置，能够直接对接机器人的IO控制系统实现自动触发喷涂，整体结构拆分清晰，各零部件之间的装配约束完整，可直接用于机器人喷涂工作站的布局仿真、干涉检查以及末端执行器的选型参考，也可作为涂装自动化设备设计的参考案例，帮助设计人员快速完成机器人喷涂方案的搭建与验证，减少重复建模的工作量，提升自动化涂装产线的设计效率。
