三爪式轴承拉拔器三维结构设计

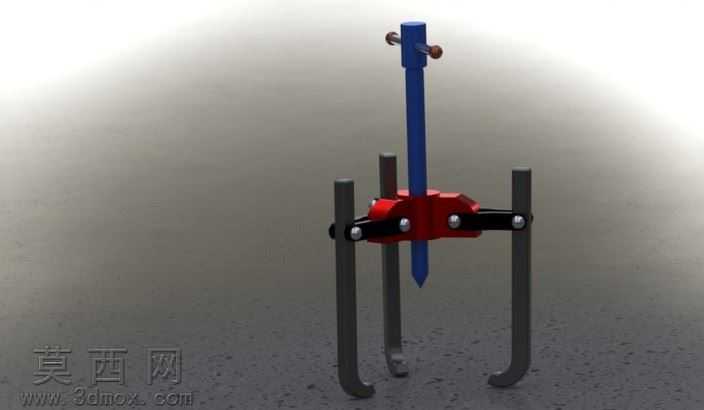

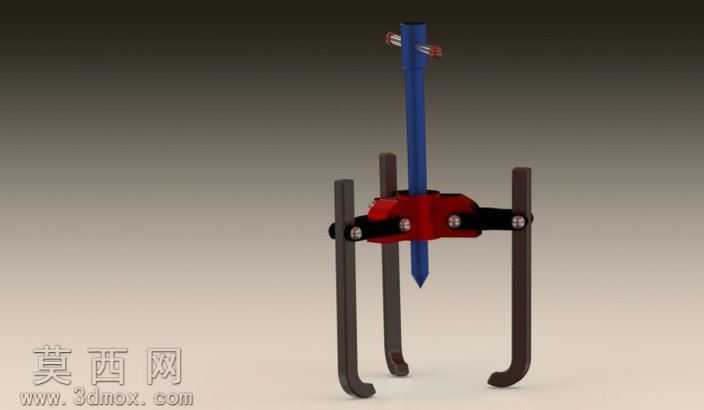

本模型为三爪式轴承拉拔器，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械维修工具的实际使用工况，对每个零部件的尺寸配合、运动逻辑进行了精准还原。模型整体分为中心施压螺杆、三爪联动支架、可调勾爪、锁紧定位组件四个核心部分，中心螺杆采用梯形传动螺纹设计，建模时还原了螺纹的牙型轮廓与导程参数，保证旋转施压时的传动稳定性与轴向进给精度，螺杆顶端设置了加力杆插孔，底部做了锥形顶尖处理，可在拆卸作业时对准轴类零件的中心孔，避免施压过程中出现滑移偏载。三爪联动支架部分采用了等角度均分的滑槽结构，建模时对滑槽的导向间隙、滑动配合面做了公差模拟，保证三个勾爪可同步沿径向滑动，适配不同直径规格的轴承拆卸需求，支架主体采用红色涂装的高强度合金钢材质渲染，表面添加了哑光金属质感与细微的锻造纹理，还原真实五金工具的表面处理效果。三个勾爪采用L型弯折结构，勾持端做了加厚与倒圆角处理，避免拆卸时勾爪崩断或刮伤轴承端面，勾爪与支架的连接部位设置了锁紧螺栓，可在调整到适配尺寸后锁止勾爪位置，防止作业过程中勾爪滑脱。渲染阶段采用了工作室均匀布光方案，对金属部件添加了环境反射效果，蓝色的中心螺杆做了烤蓝工艺的质感模拟，黑色的连接横杆做了氧化发黑的材质表现，整体渲染效果真实还原了实物的材质层次。设计过程中充分考虑了工具的受力合理性，三个勾爪的受力点与中心螺杆的施压轴线保持同轴，保证拆卸时轴承受力均匀，不会出现偏斜卡滞的问题，同时对各活动部件的运动行程做了限位设计，避免操作时部件脱出，整体结构紧凑，操作逻辑符合常规轴承拉拔器的使用习惯，可用于机械维修教学、工具结构展示、维修作业模拟等场景。
