汽车水泵密封用雪佛兰法兰衬板结构

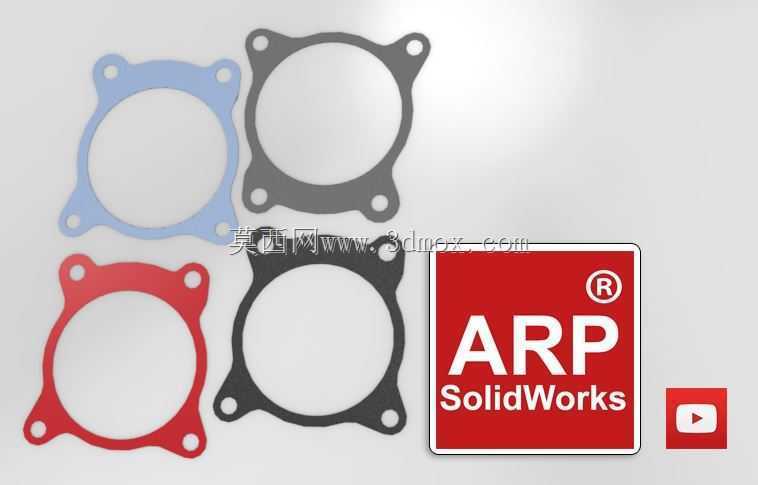

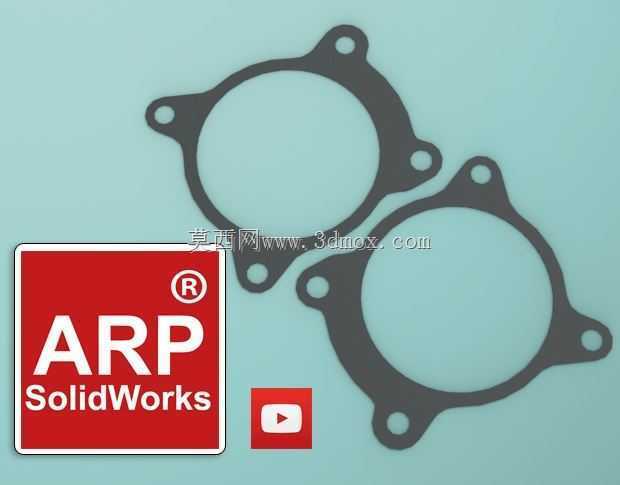

这类衬板主要应用在乘用车冷却系统的水泵与发动机缸体连接位置，承担静态密封、安装定位的核心作用，是冷却回路防渗漏的关键结构件。实际装车场景中，衬板被夹持在水泵壳体与缸体结合面之间，既要耐受冷却液长期浸泡的腐蚀，也要承受发动机运行带来的持续振动、冷热交变温度冲击，避免结合面出现冷却液渗漏导致的冷却效率下降、缸体过热等故障。从结构设计来看，该衬板采用四安装耳的对称式布局，中心大尺寸开孔完全匹配水泵叶轮腔的通流边界，不会对冷却液的进出流道造成额外节流阻力；四个安装耳上的通孔位置严格对应水泵壳体的螺栓孔位，安装时可直接穿入固定螺栓完成定位，无需额外调整对位，能有效降低装配环节的对位误差。设计阶段需要优先考虑安装边界的匹配度：衬板的整体外轮廓不能超出水泵壳体的结合面范围，避免与周边的发动机附件、管路布置产生干涉；安装孔的中心距公差需要控制在合理区间，保证螺栓可以顺畅穿入，不会出现强制装配导致的衬板翘曲、密封面贴合不严的问题。衬板的厚度选取需要结合密封材料的压缩回弹率确定，既要保证螺栓拧紧后衬板有足够的压缩量填充结合面的微观不平度，也要避免压缩量过大导致衬板被压溃、失去密封回弹能力。不同材质的衬板适配不同的冷却液类型与工作温度区间，实际选型时需要匹配发动机的额定工作温度、冷却液成分来确定，防止长期使用后出现材质老化、密封失效。从建模逻辑来看，这类薄板类零件优先采用钣金建模思路构建基础轮廓，再对安装孔、中心孔做切除特征，最后根据密封需求做边缘的圆角处理，避免锐边在装配时割伤相邻的密封胶层或者装配人员的手部。需要注意的是，衬板的密封平面平面度有严格要求，建模时要保证整个密封面无凸起、凹陷特征，所有安装孔的轴线与密封面保持垂直，避免装配后出现局部间隙引发渗漏。在整车冷却系统的匹配设计中，这类衬板属于易更换的密封耗材，维修水泵时通常会同步更换，因此结构设计在保证密封性能的前提下，也兼顾了拆装便利性，不需要特殊工装即可完成更换作业。
