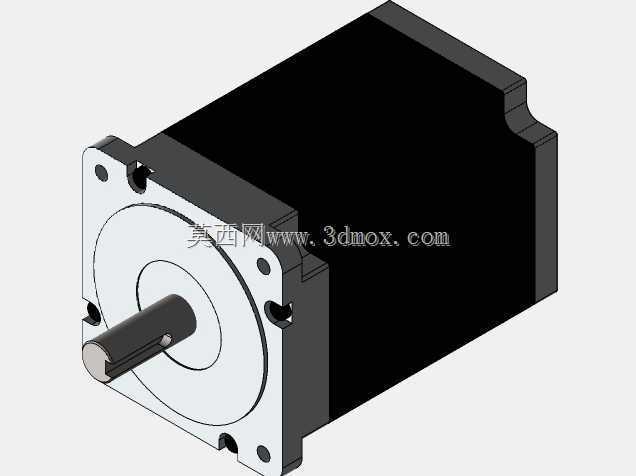

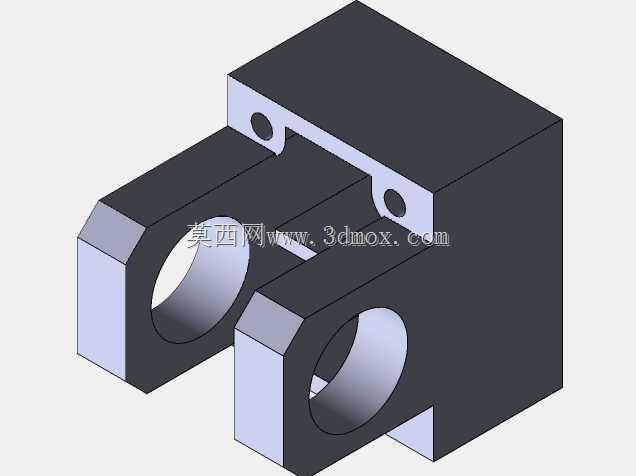

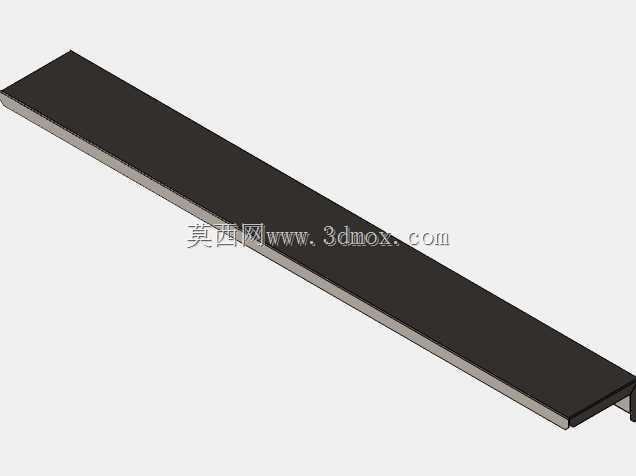

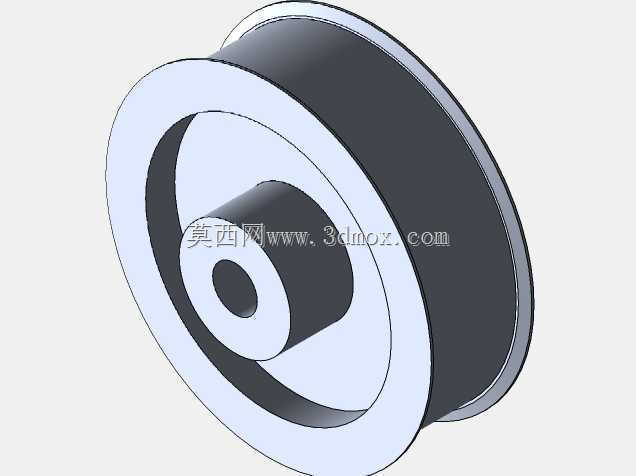

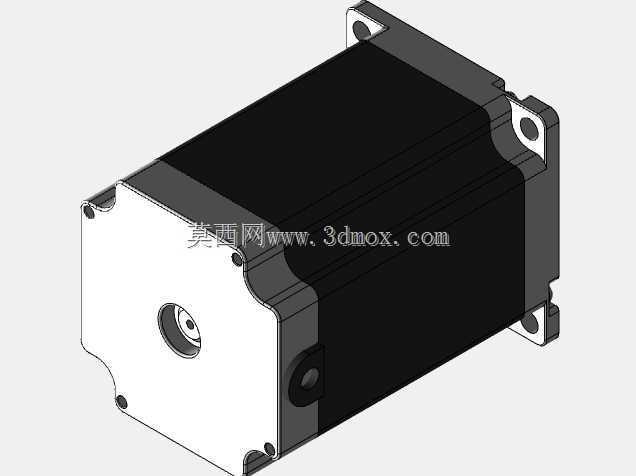

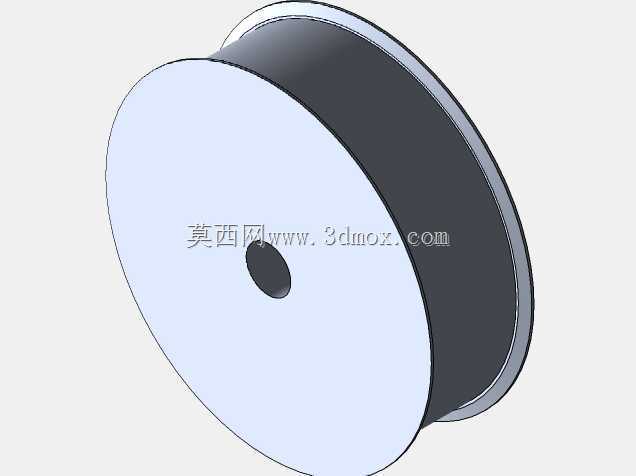

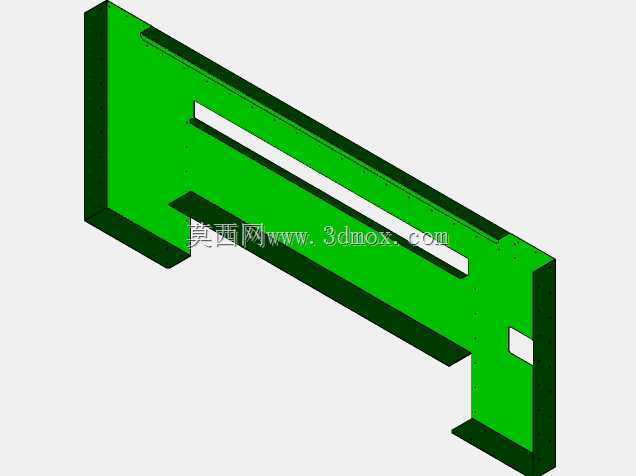

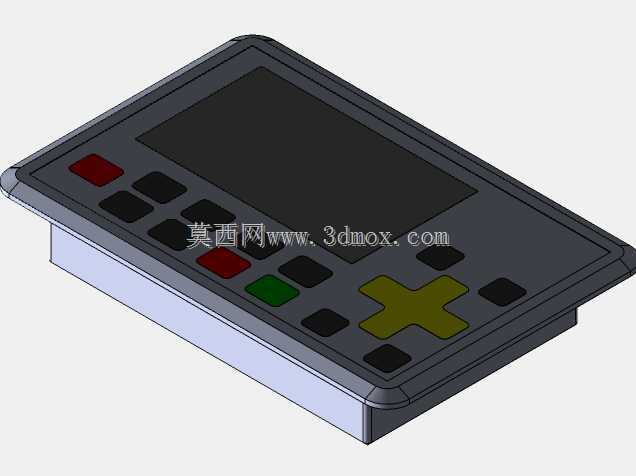

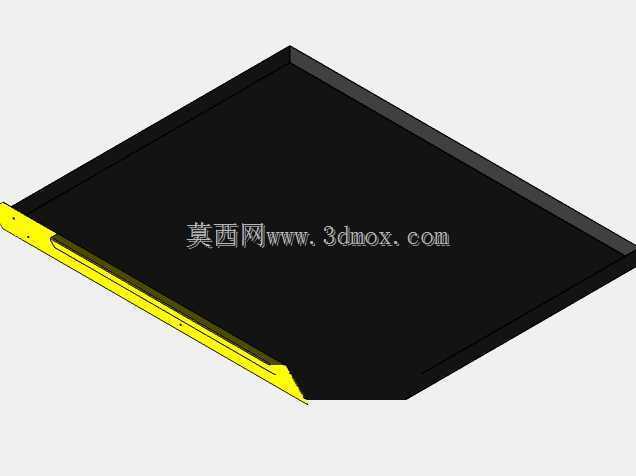

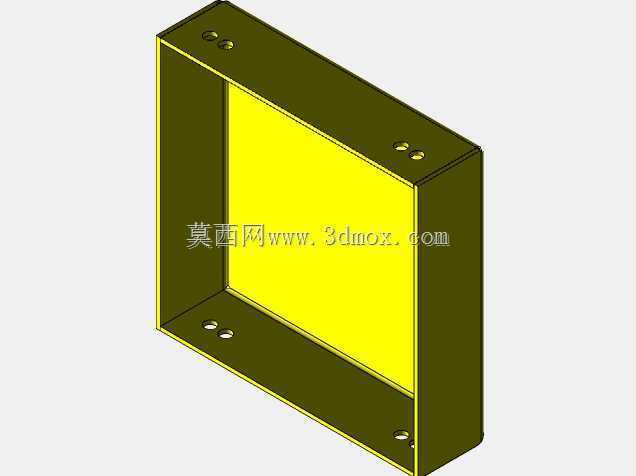

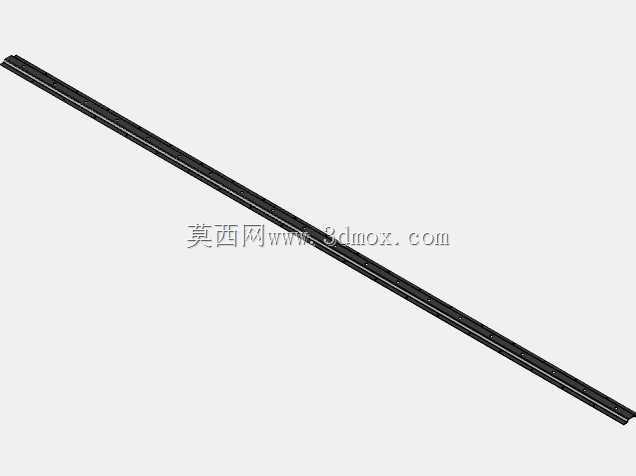

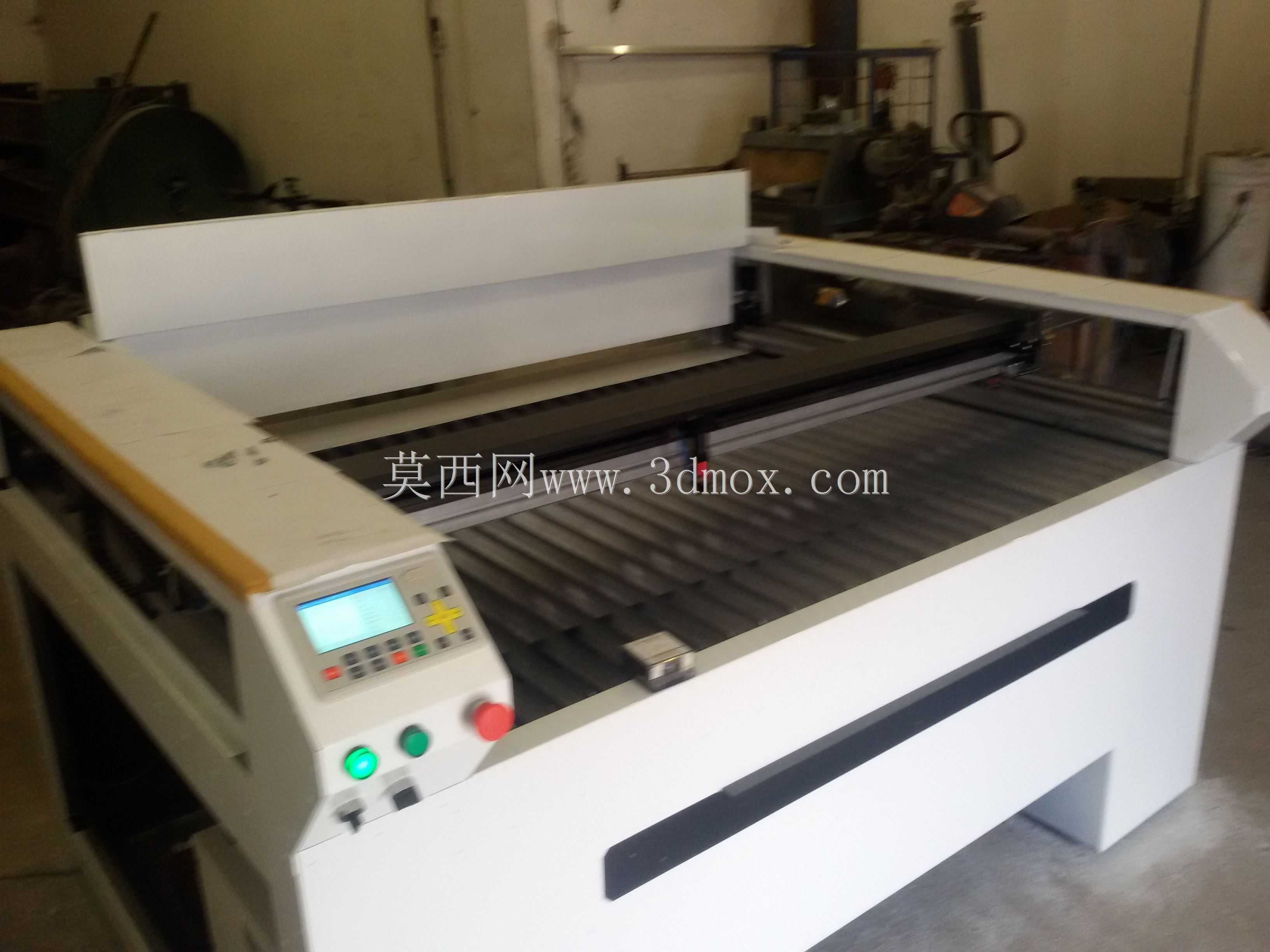

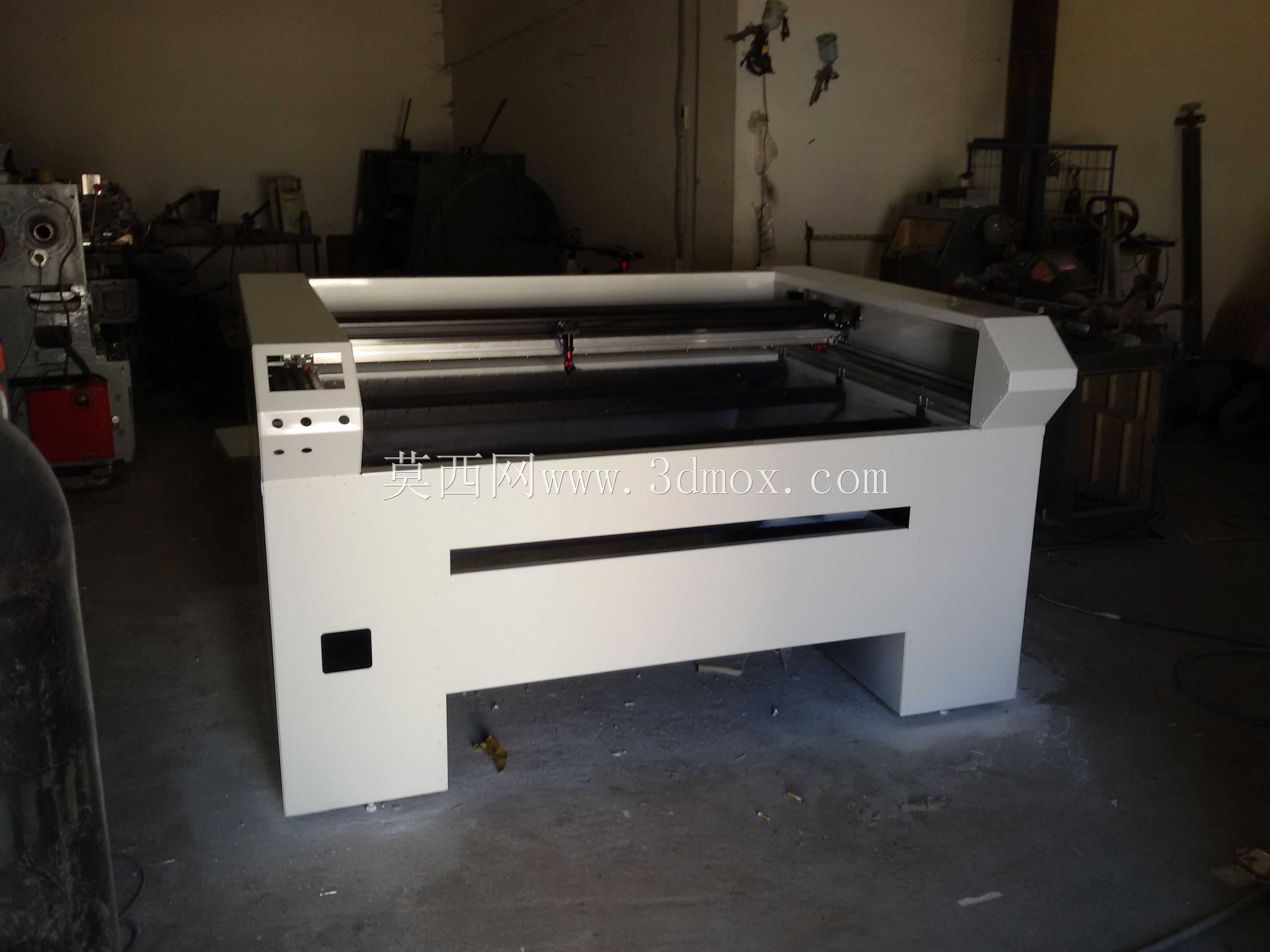

1600幅面100W激光雕刻切割设备结构

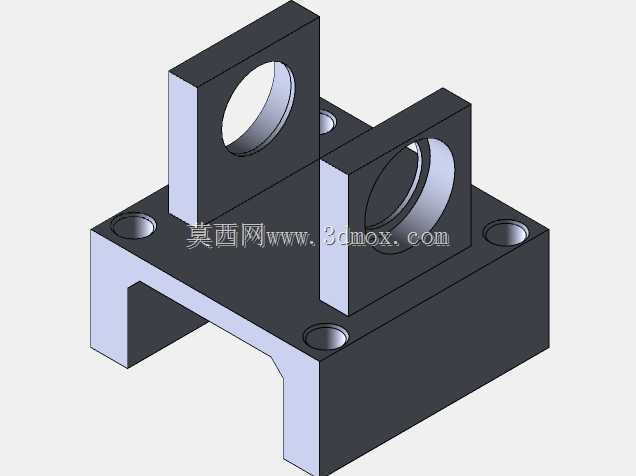

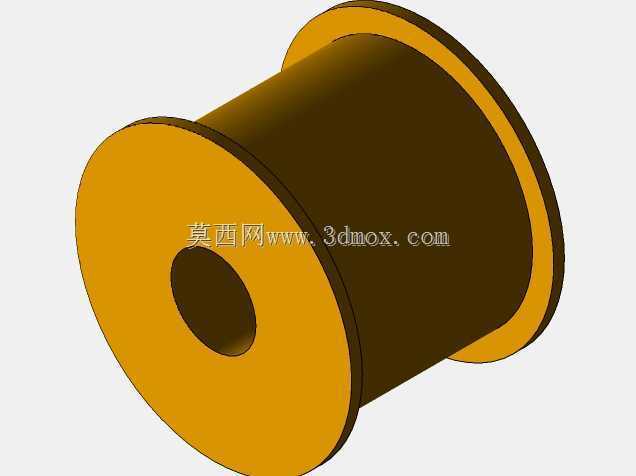

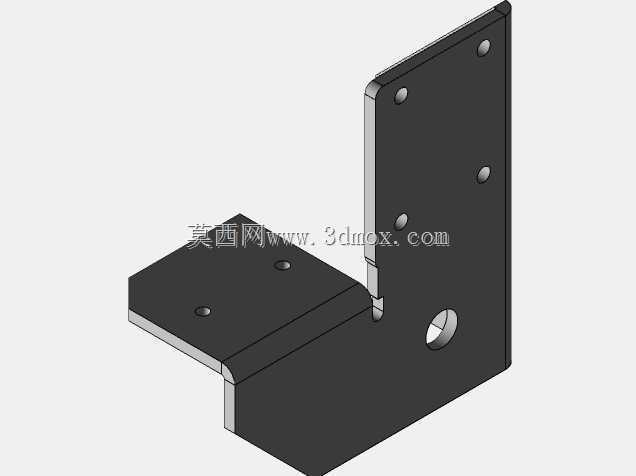

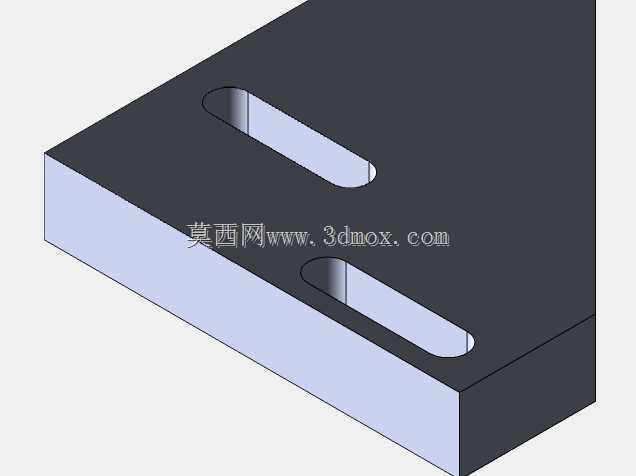

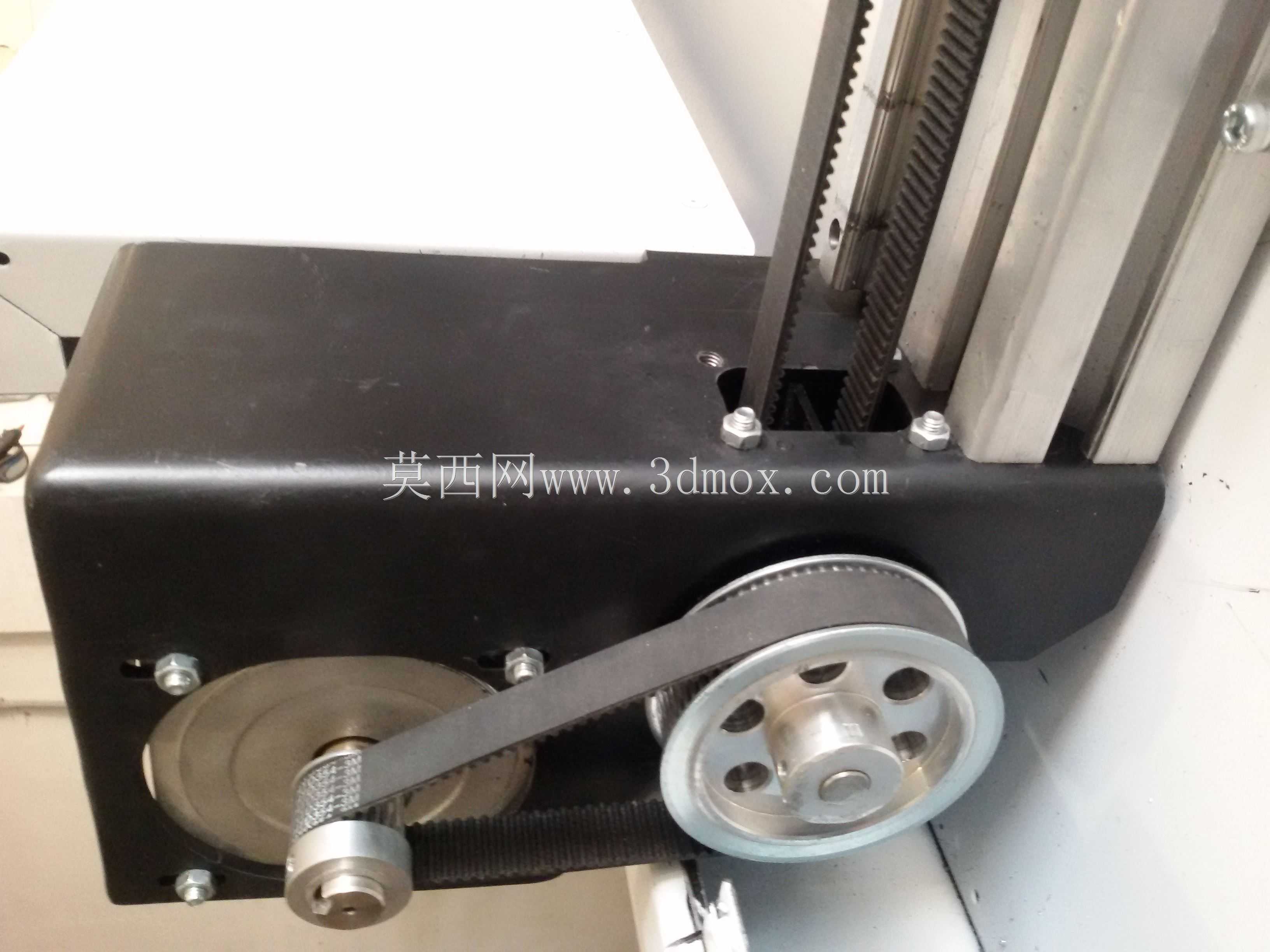

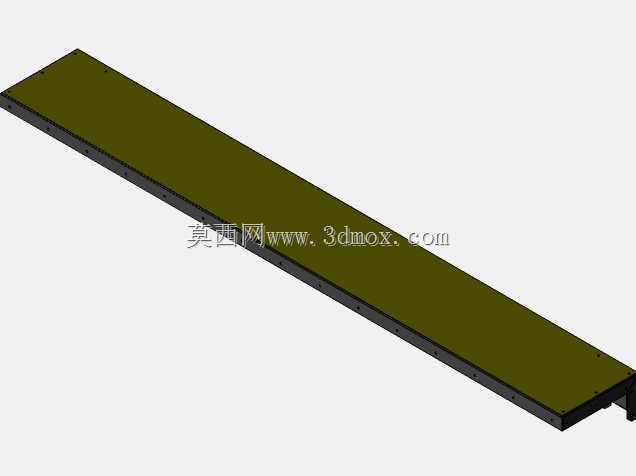

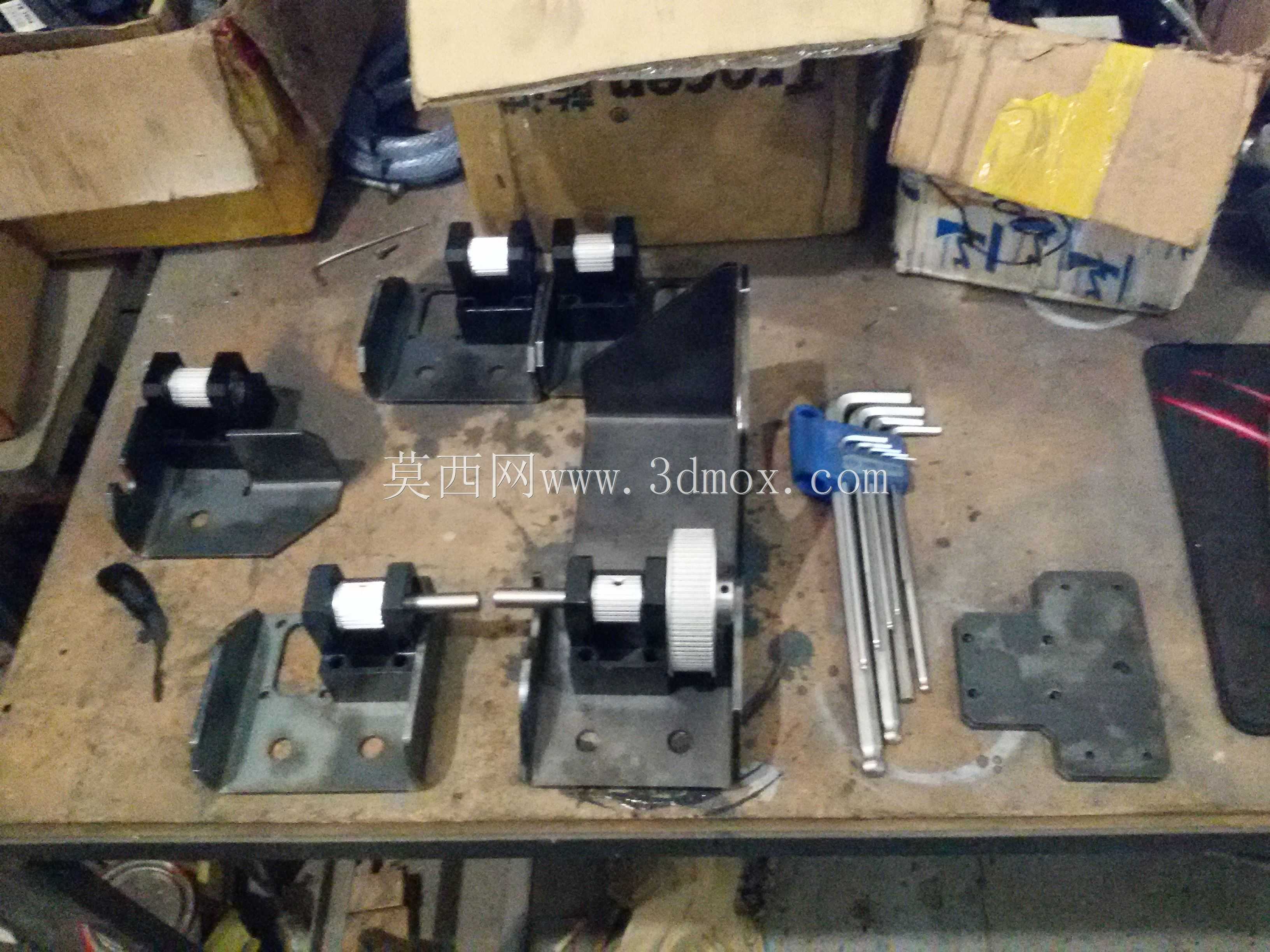

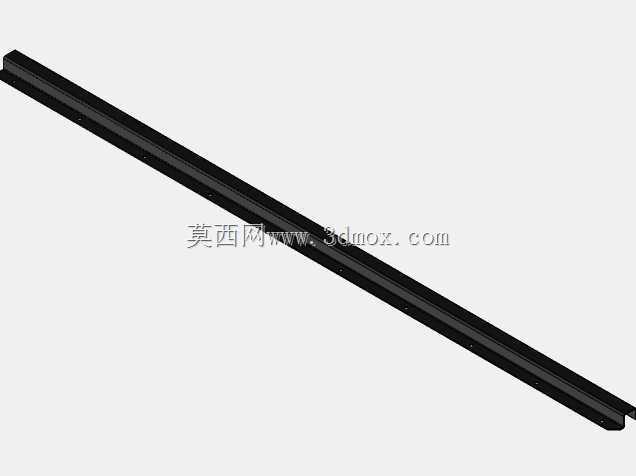

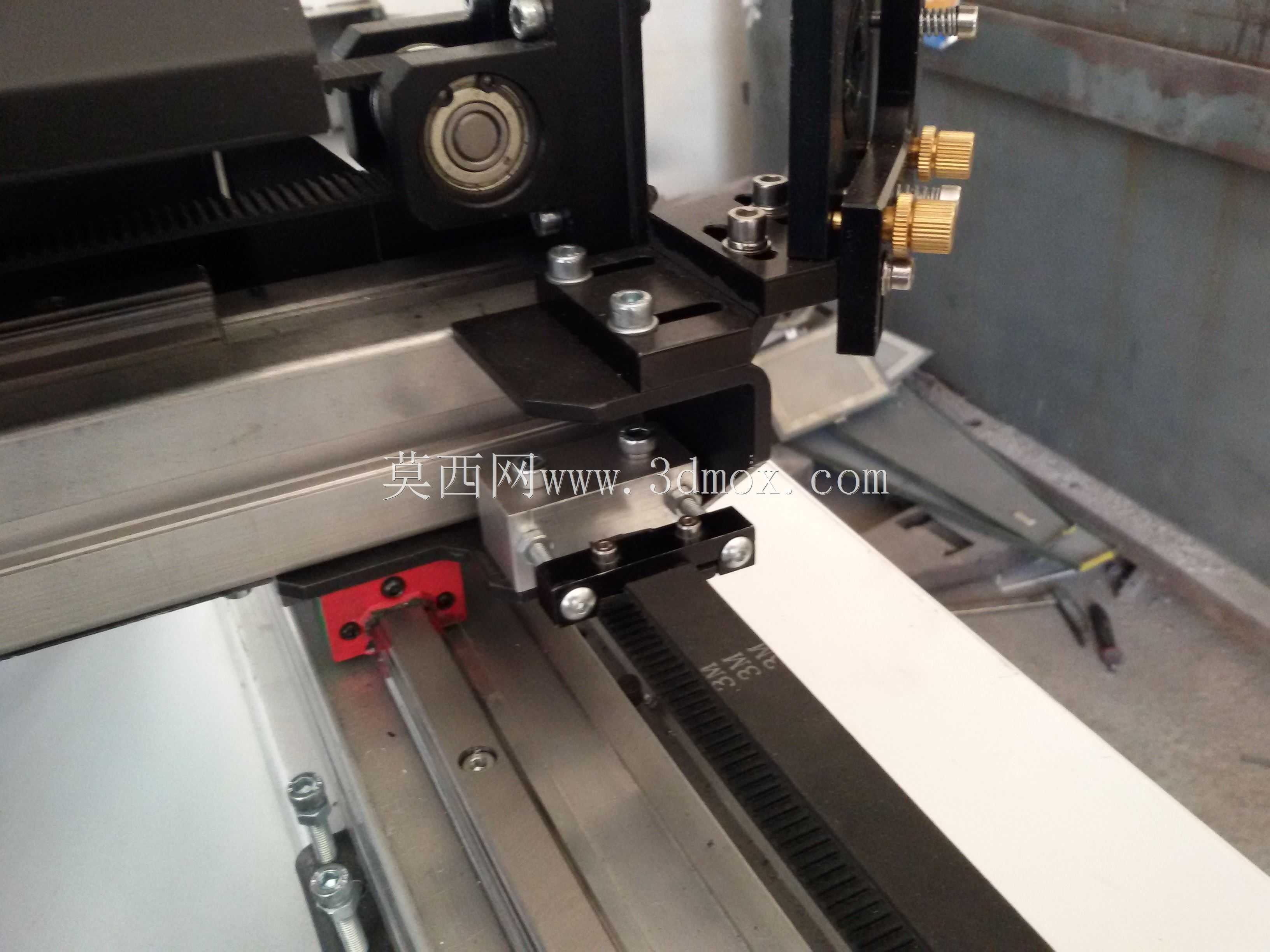

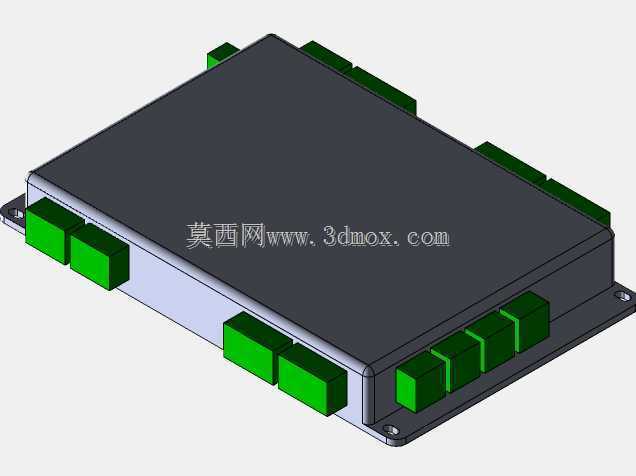

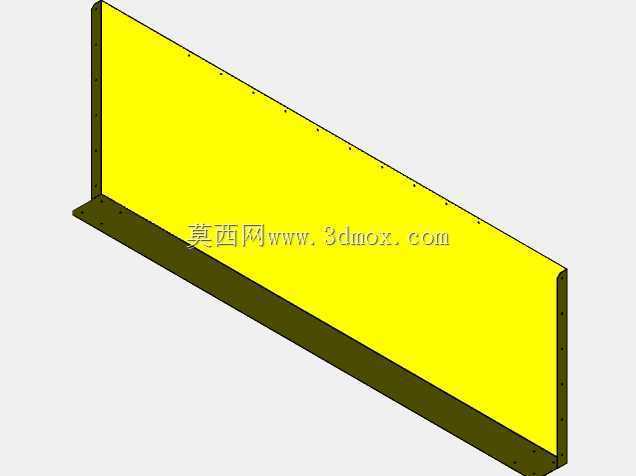

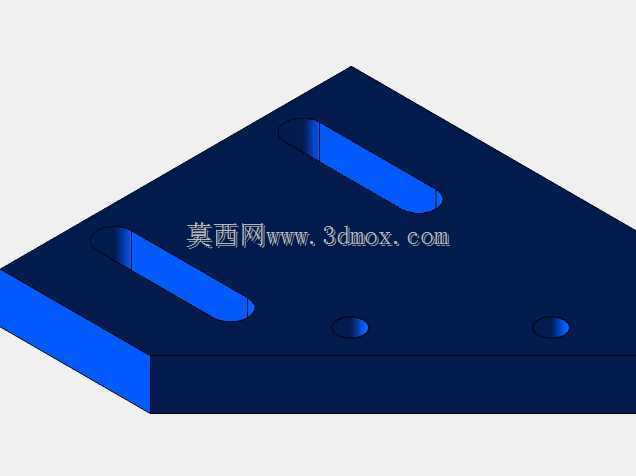

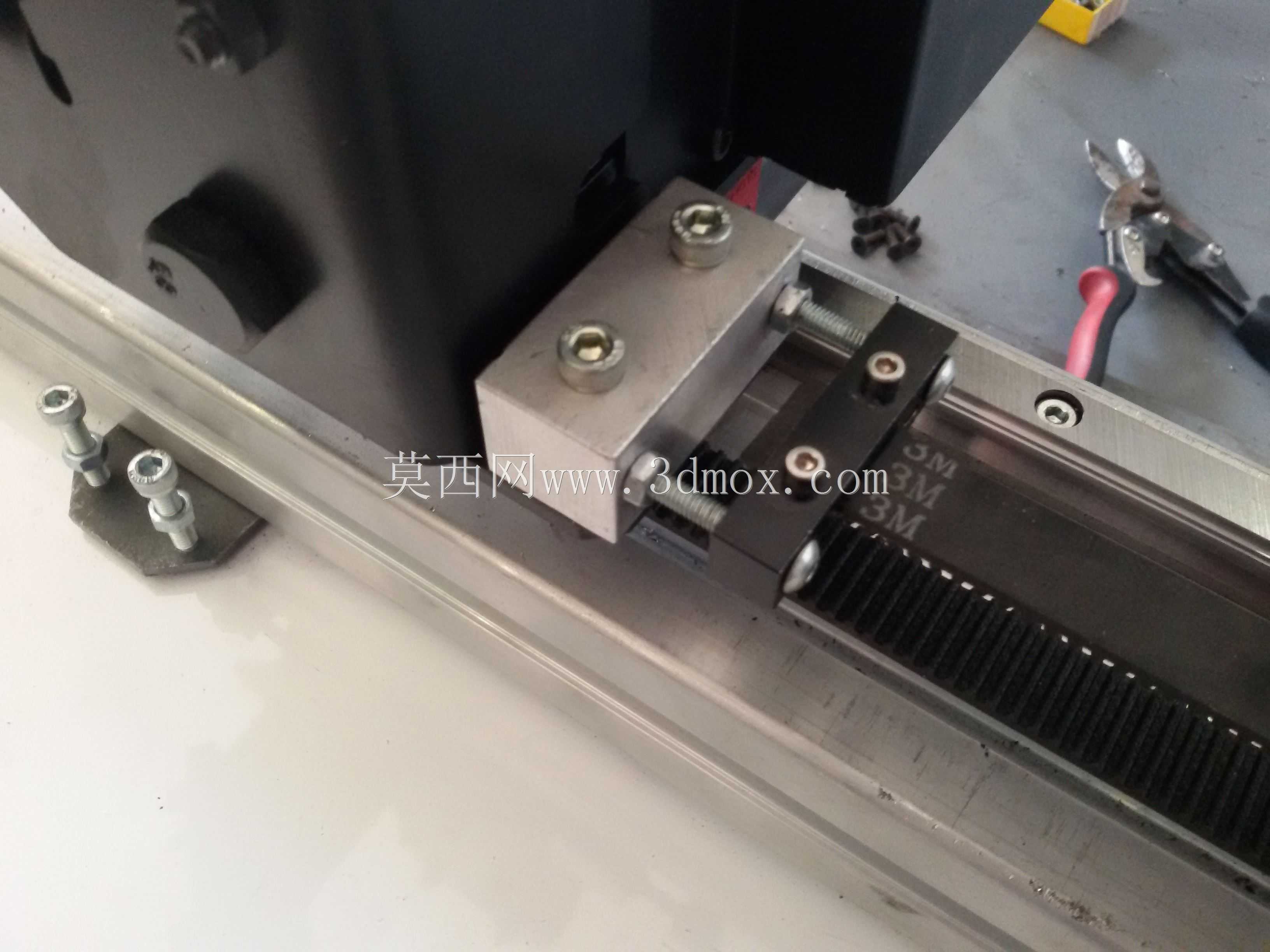

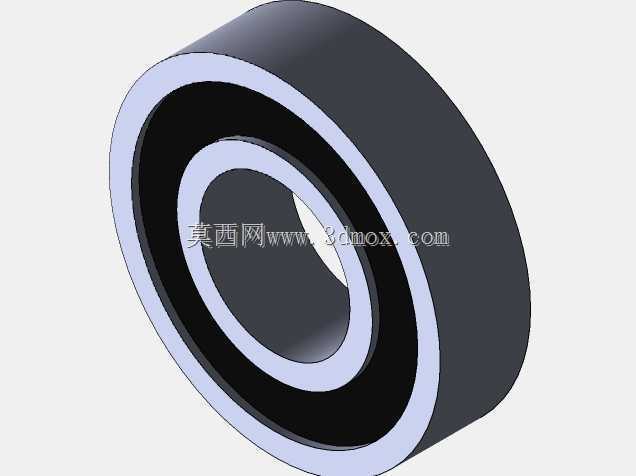

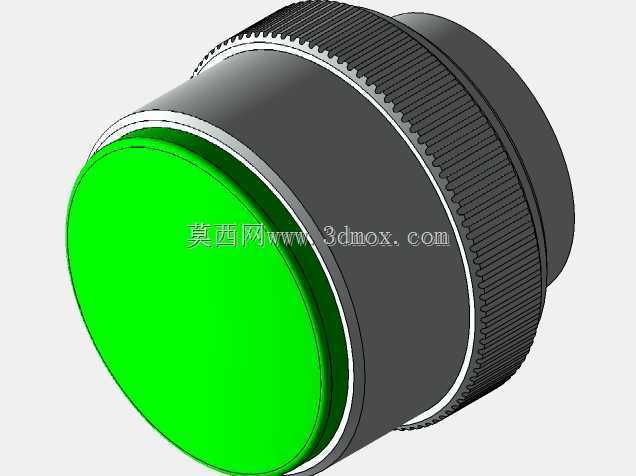

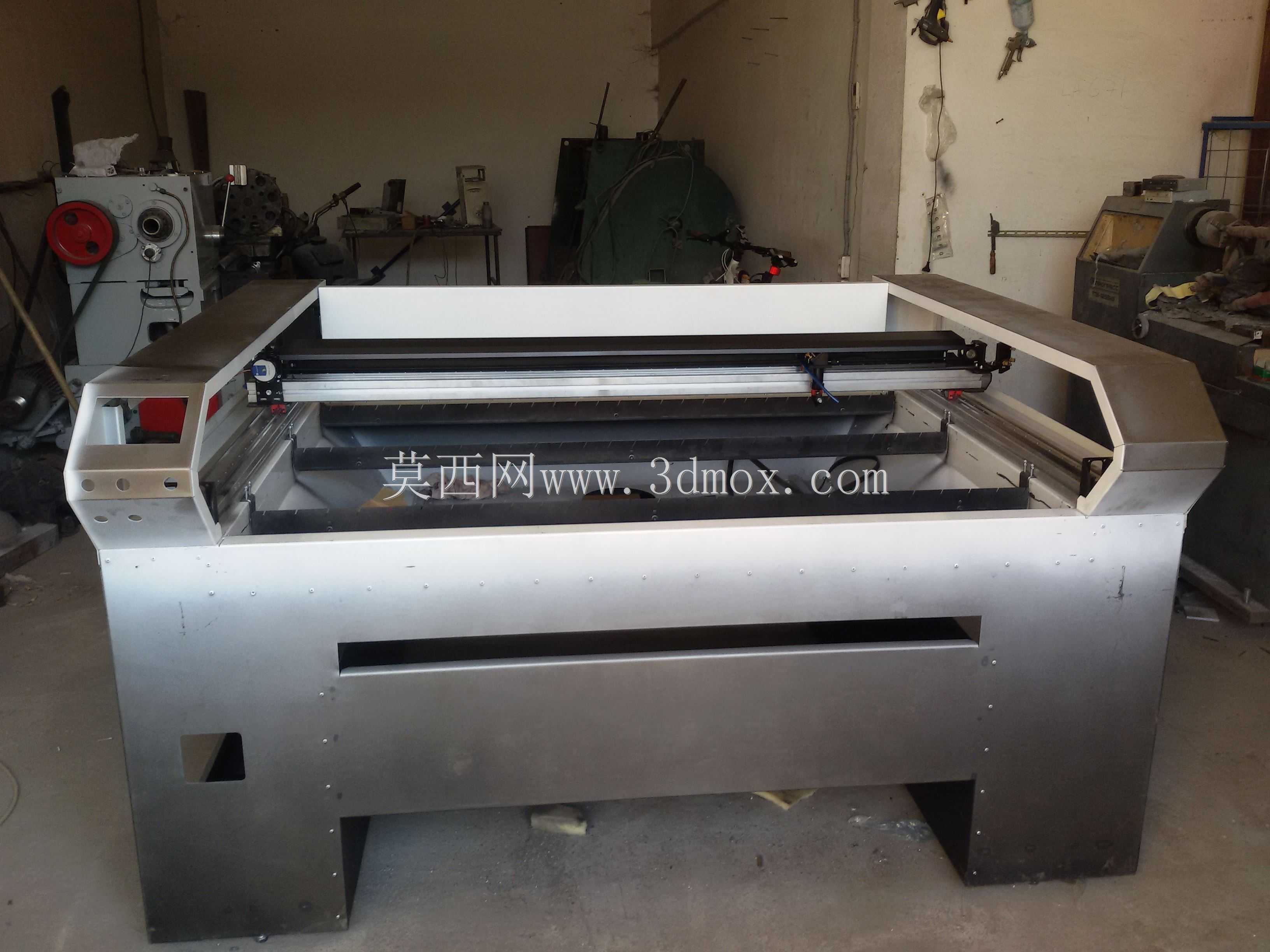

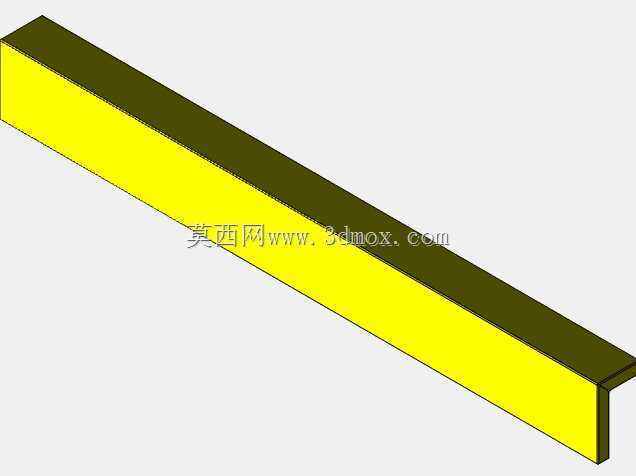

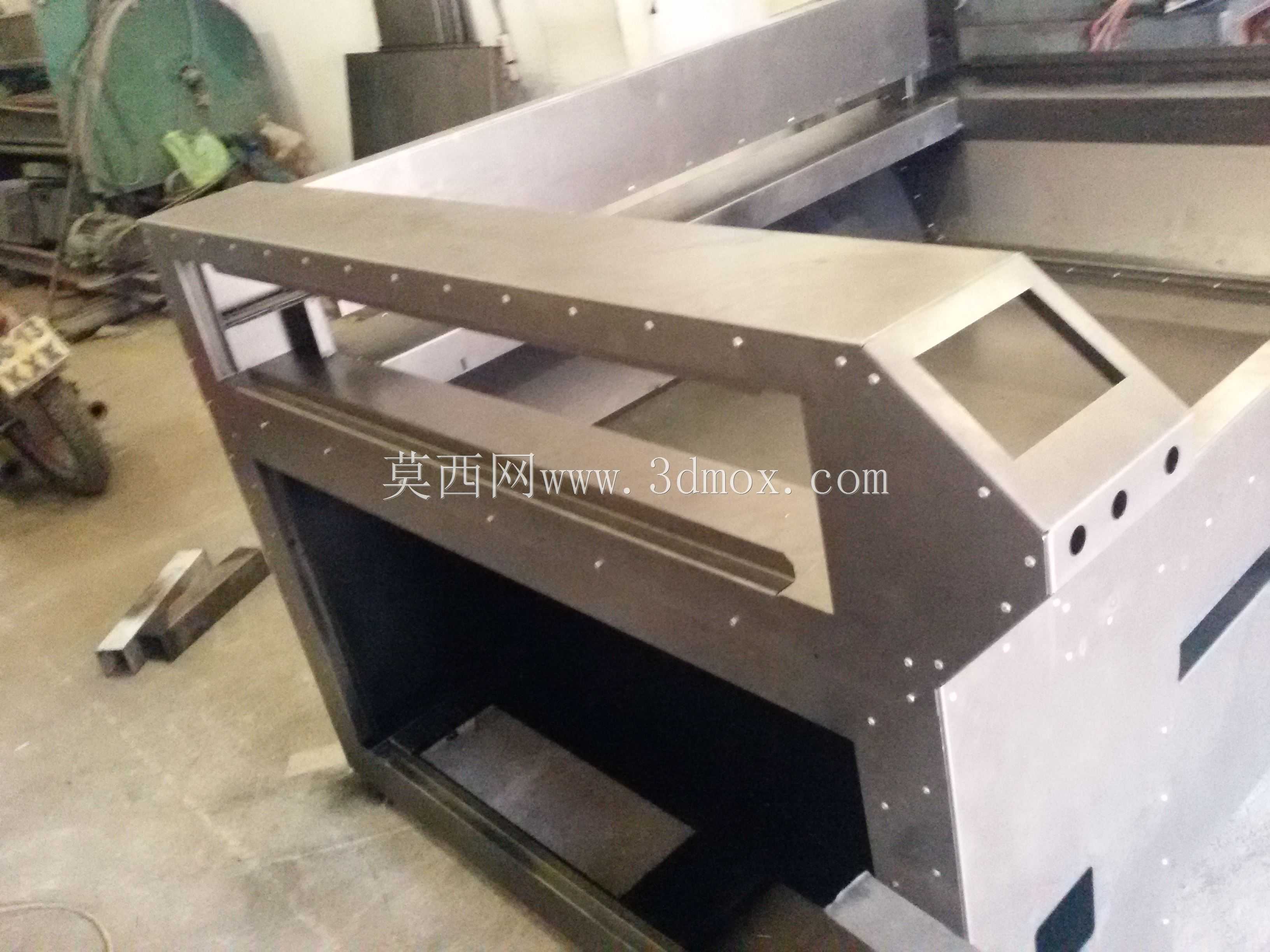

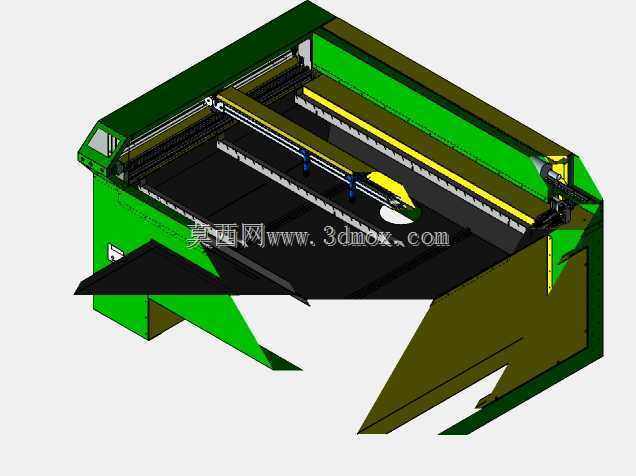

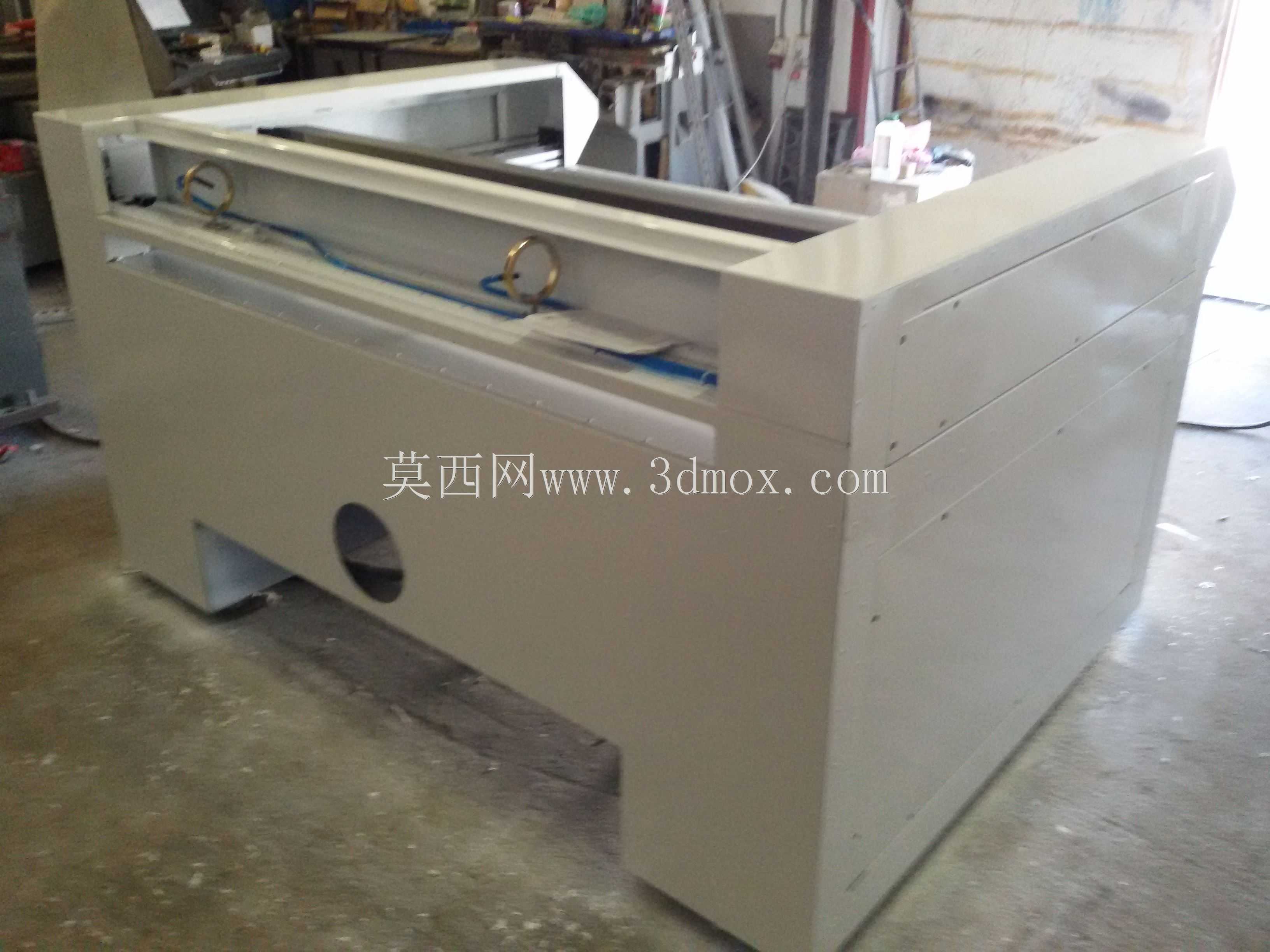

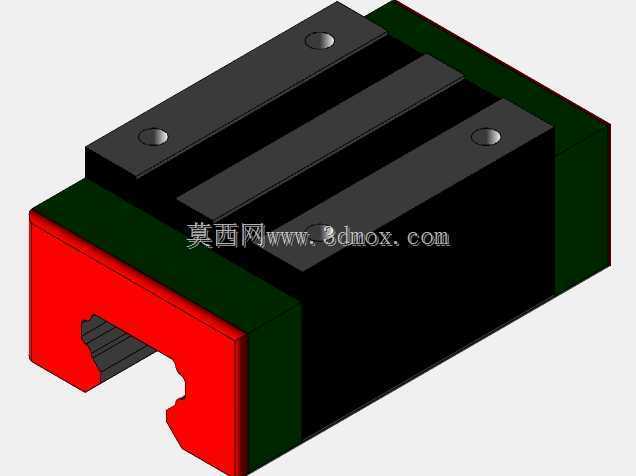

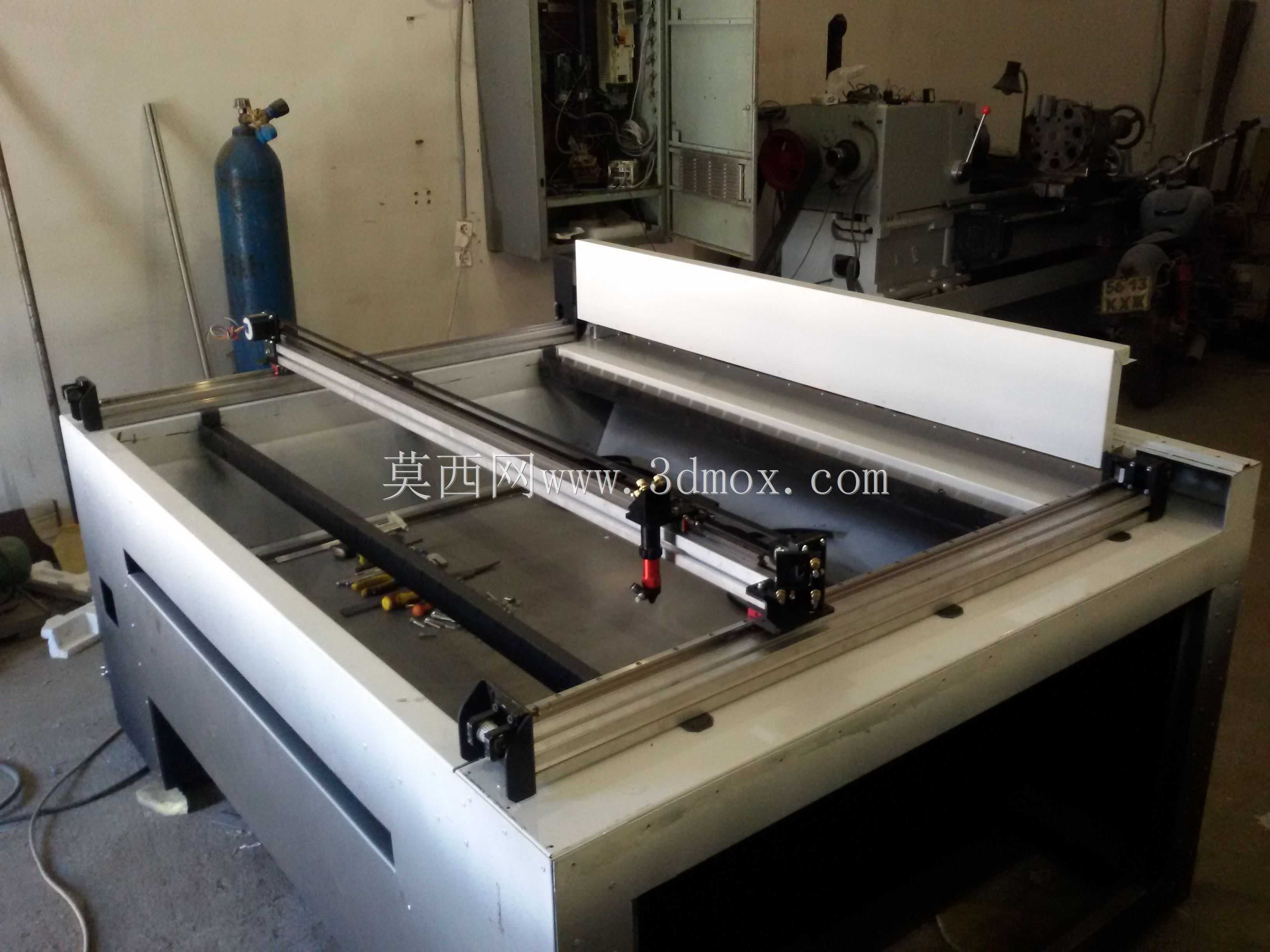

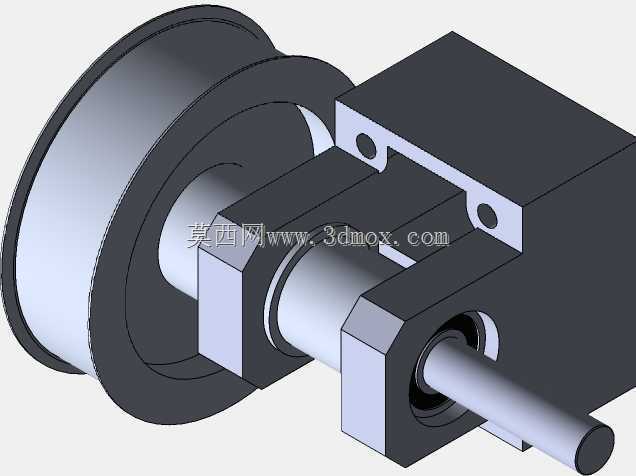

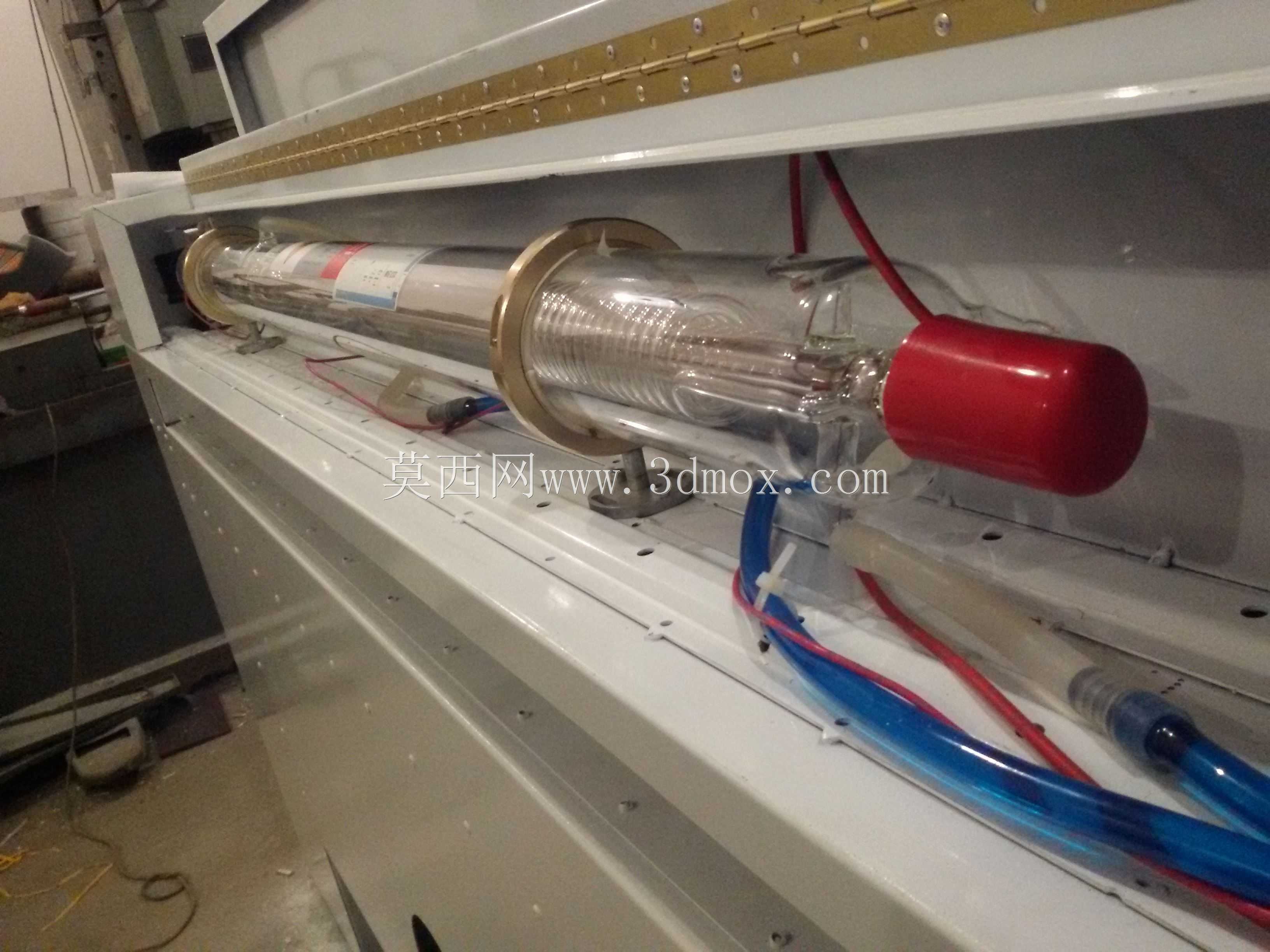

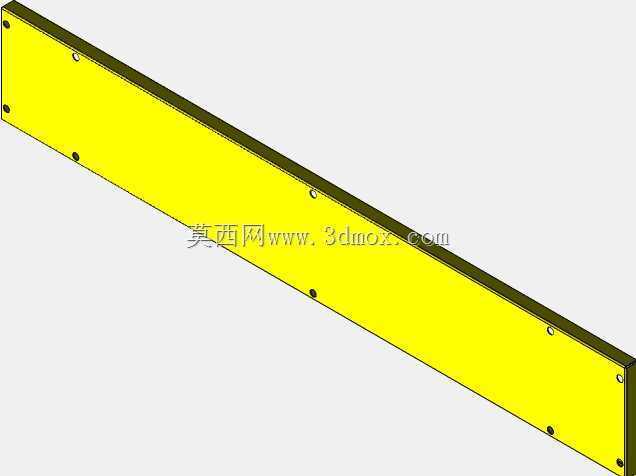

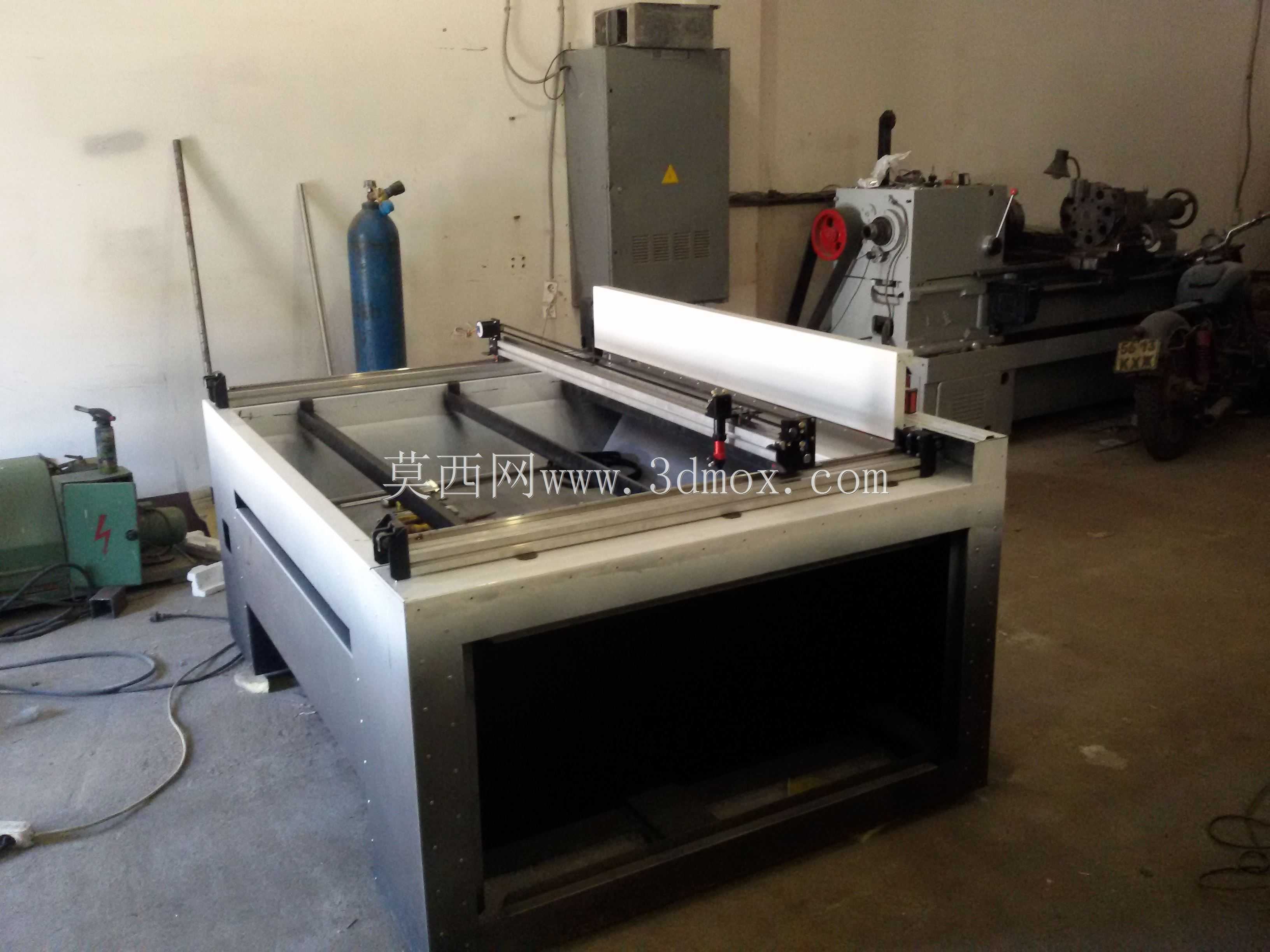

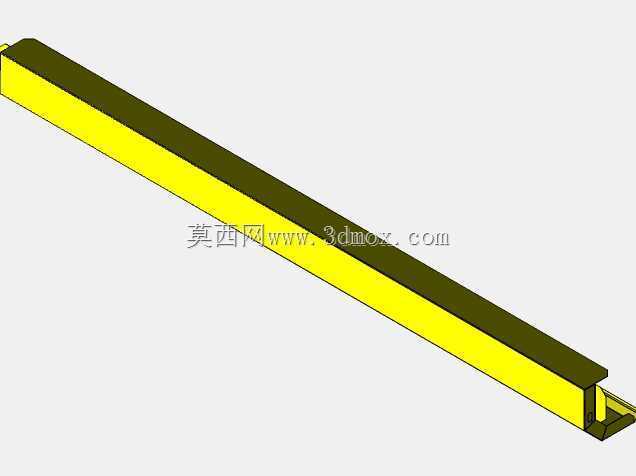

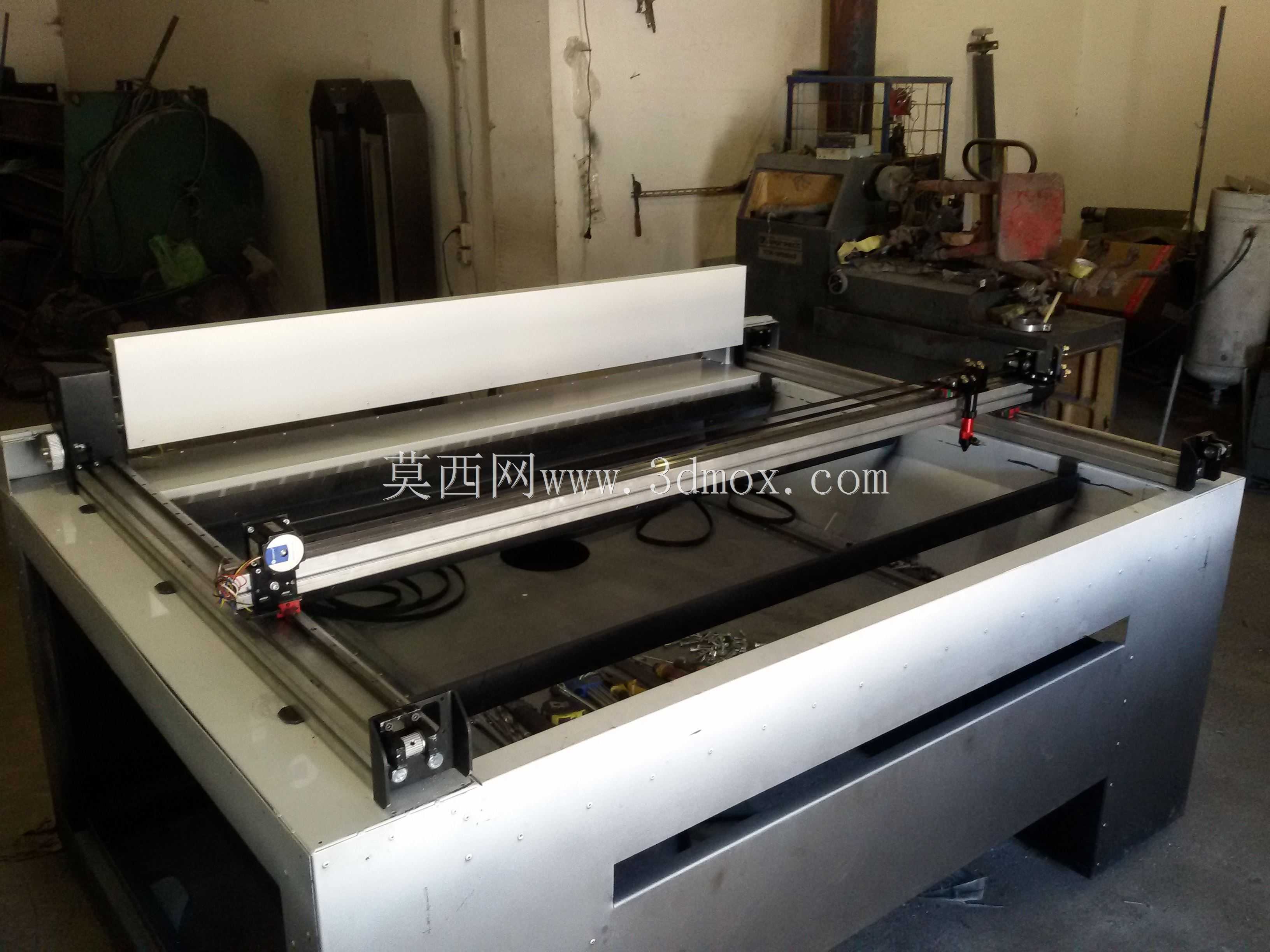

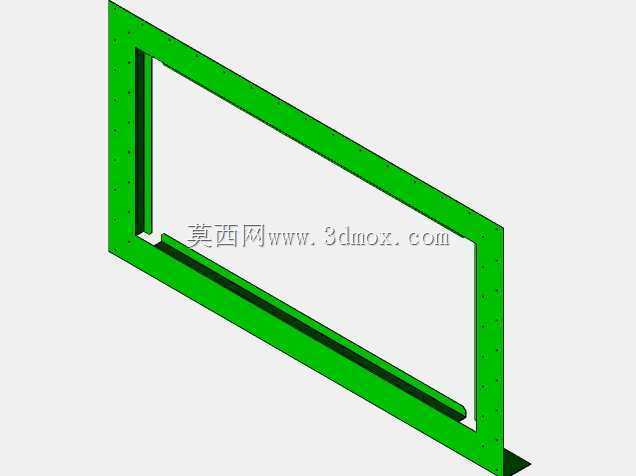

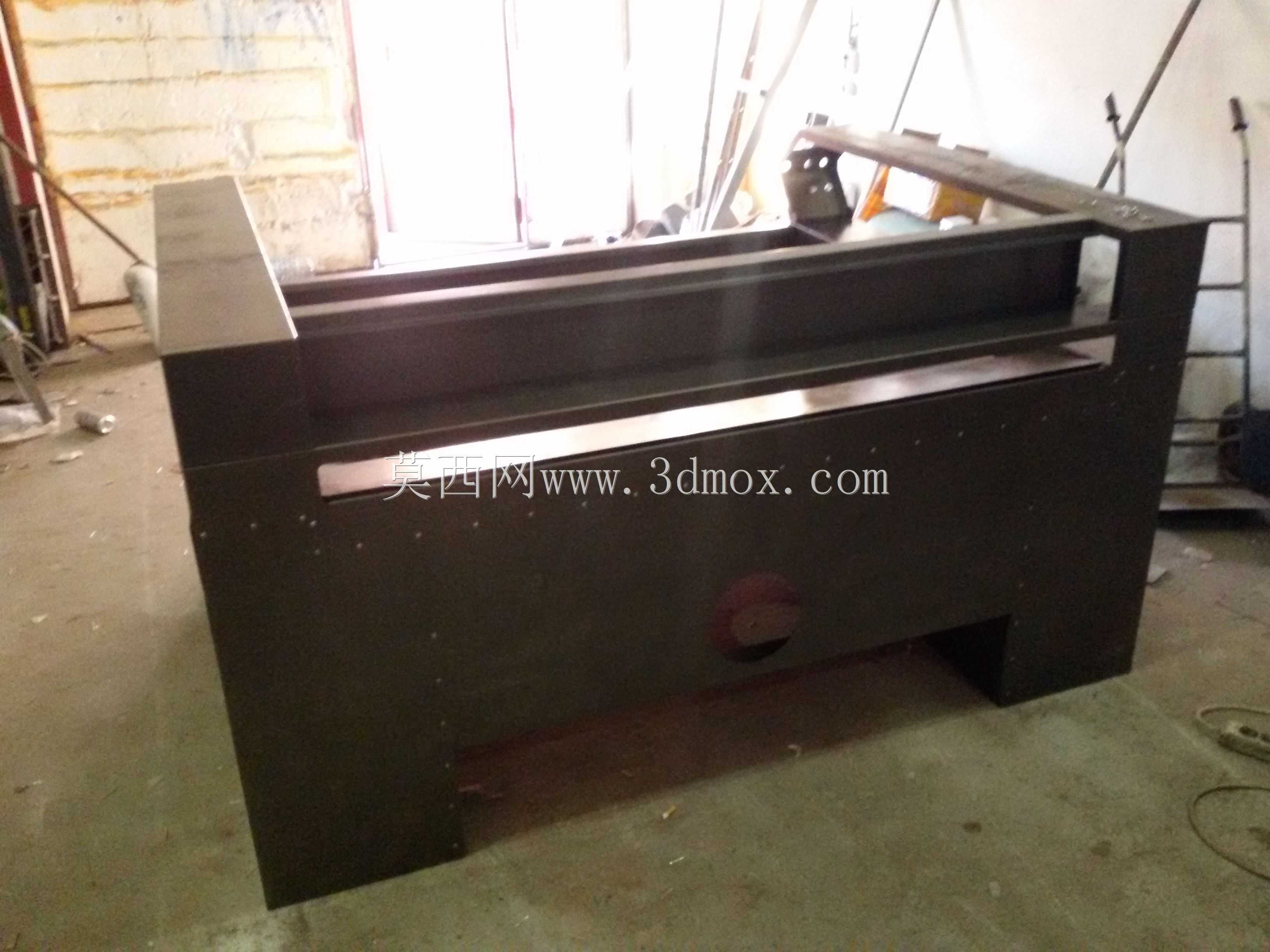

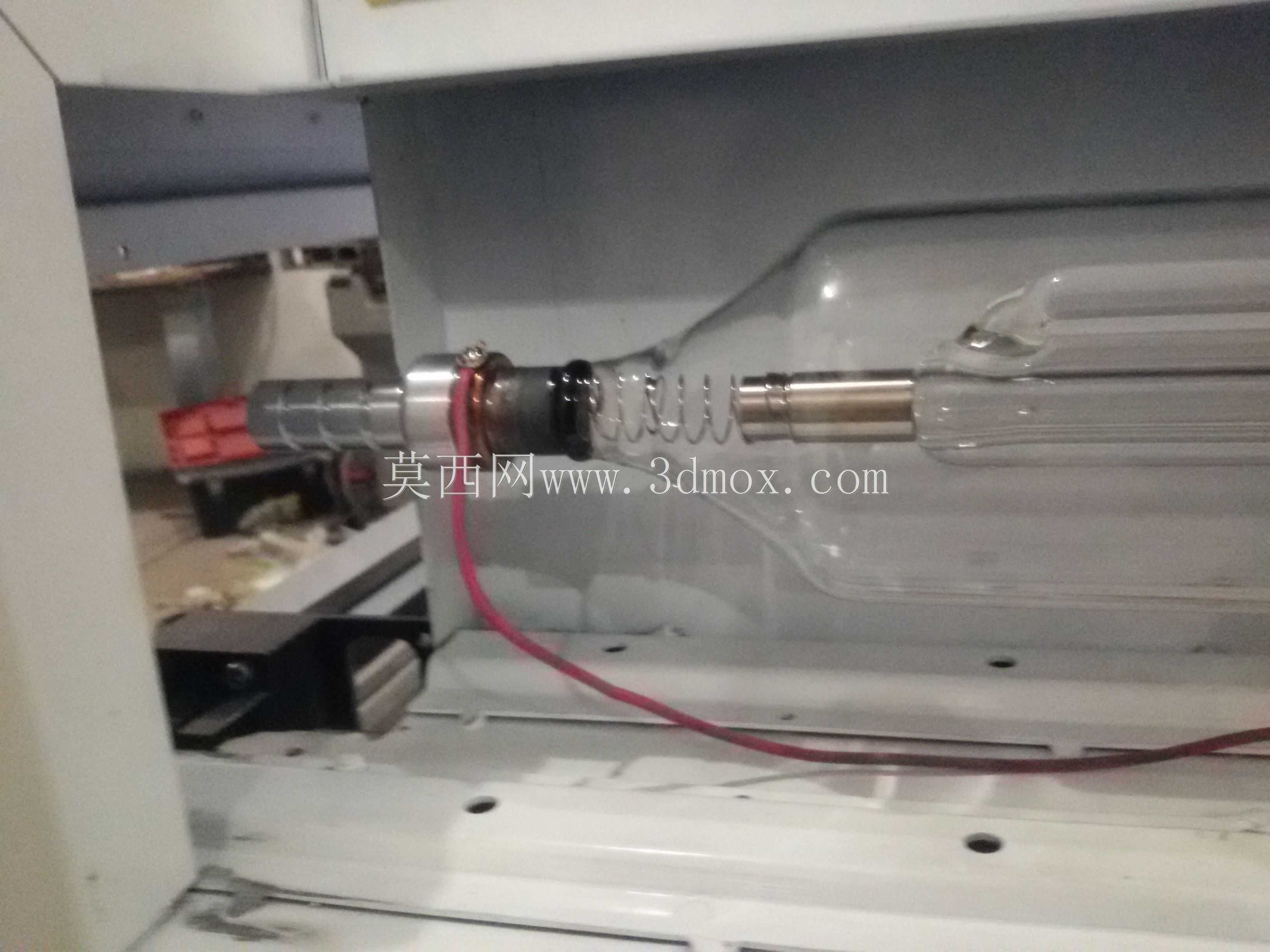

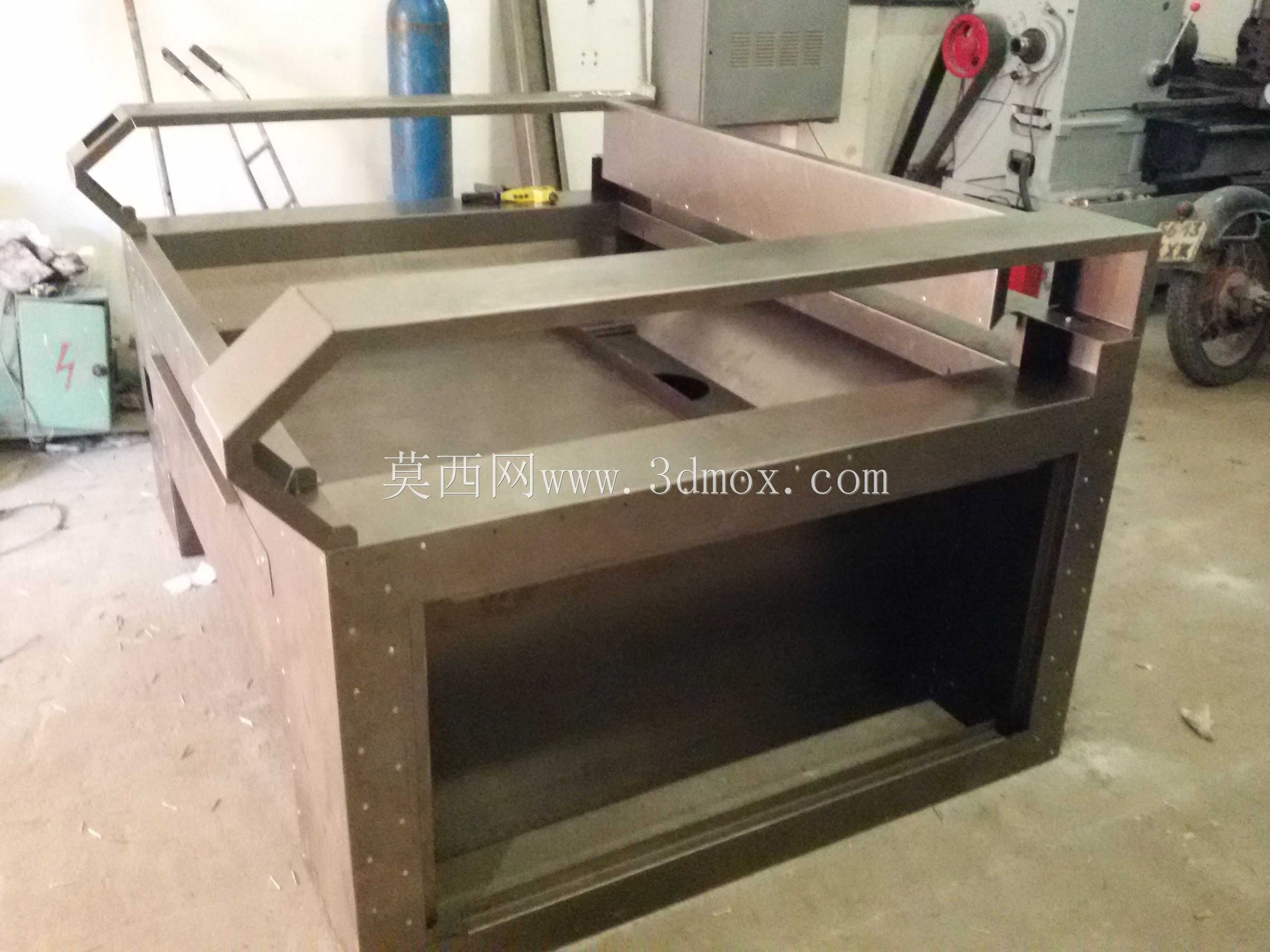

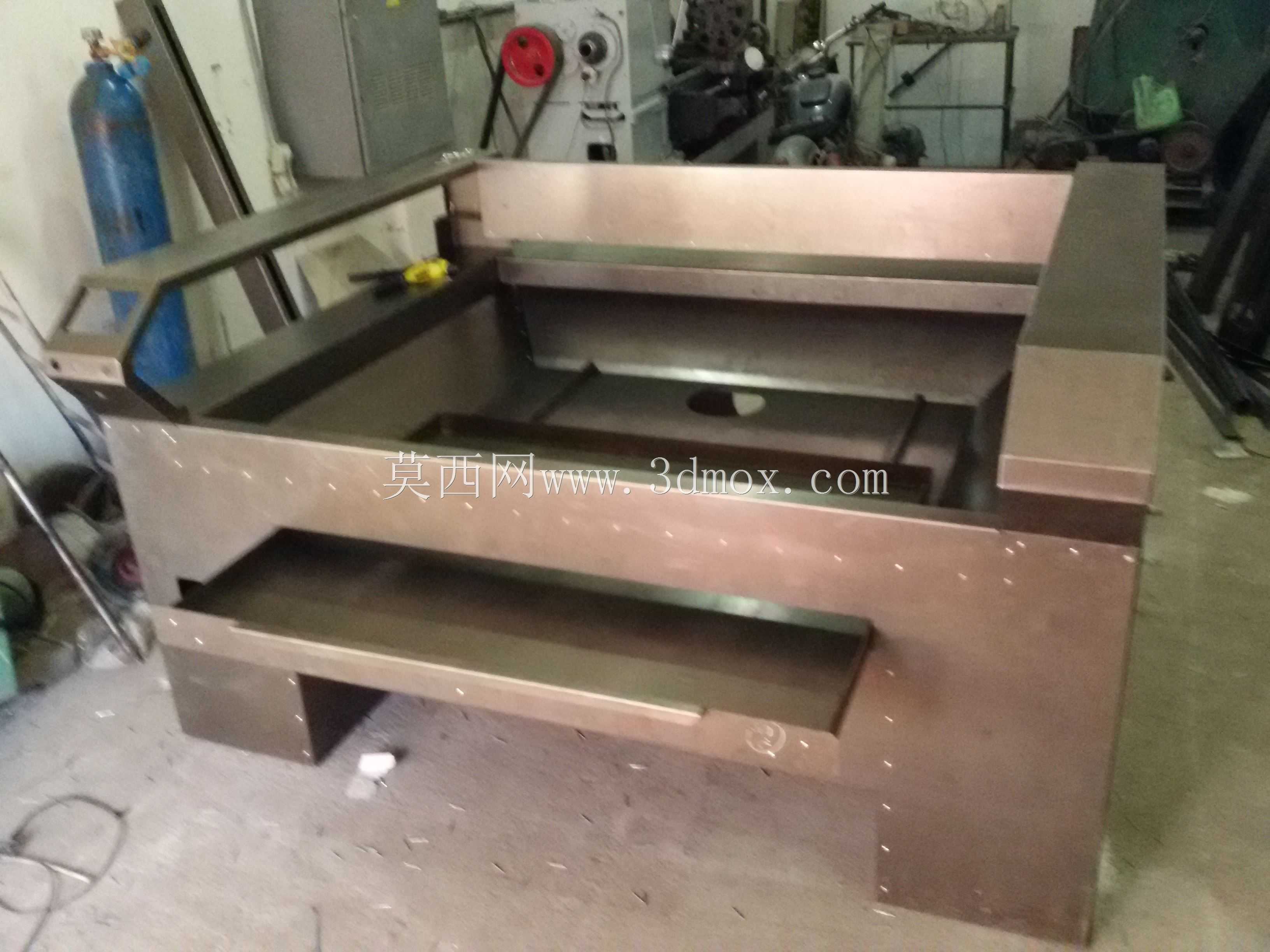

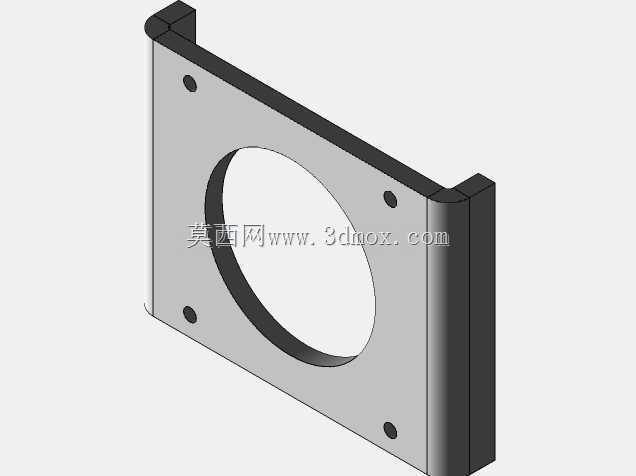

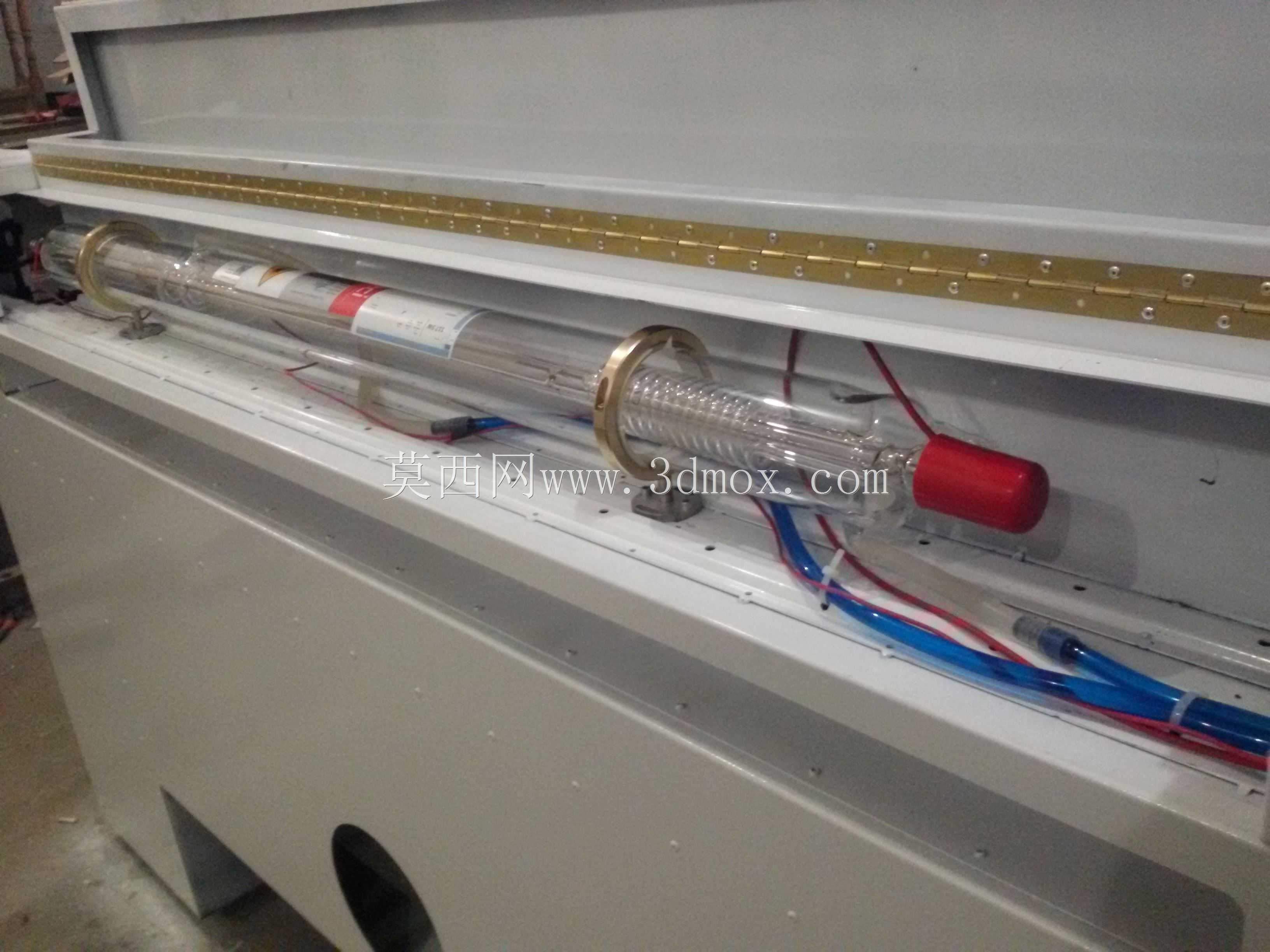

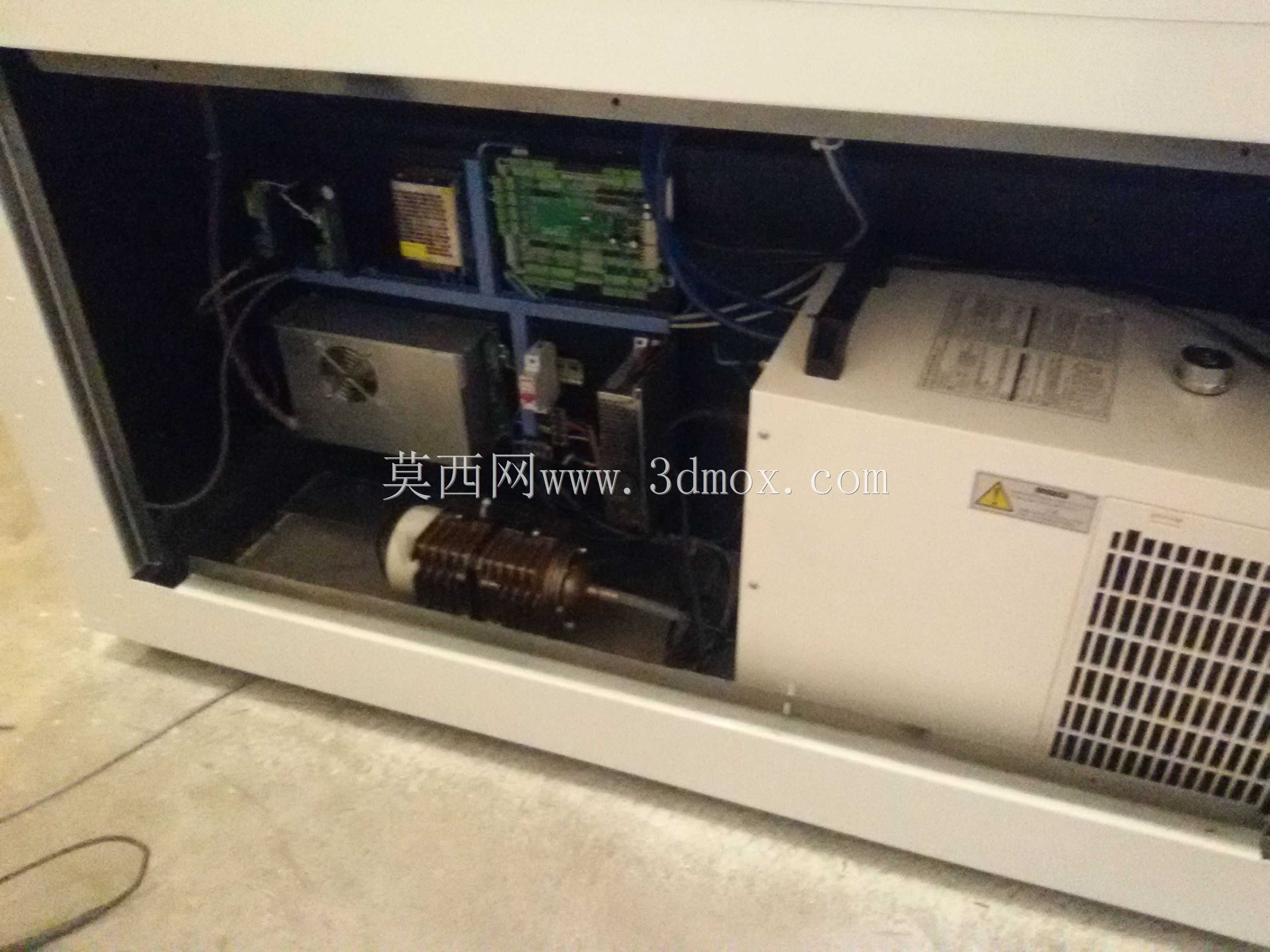

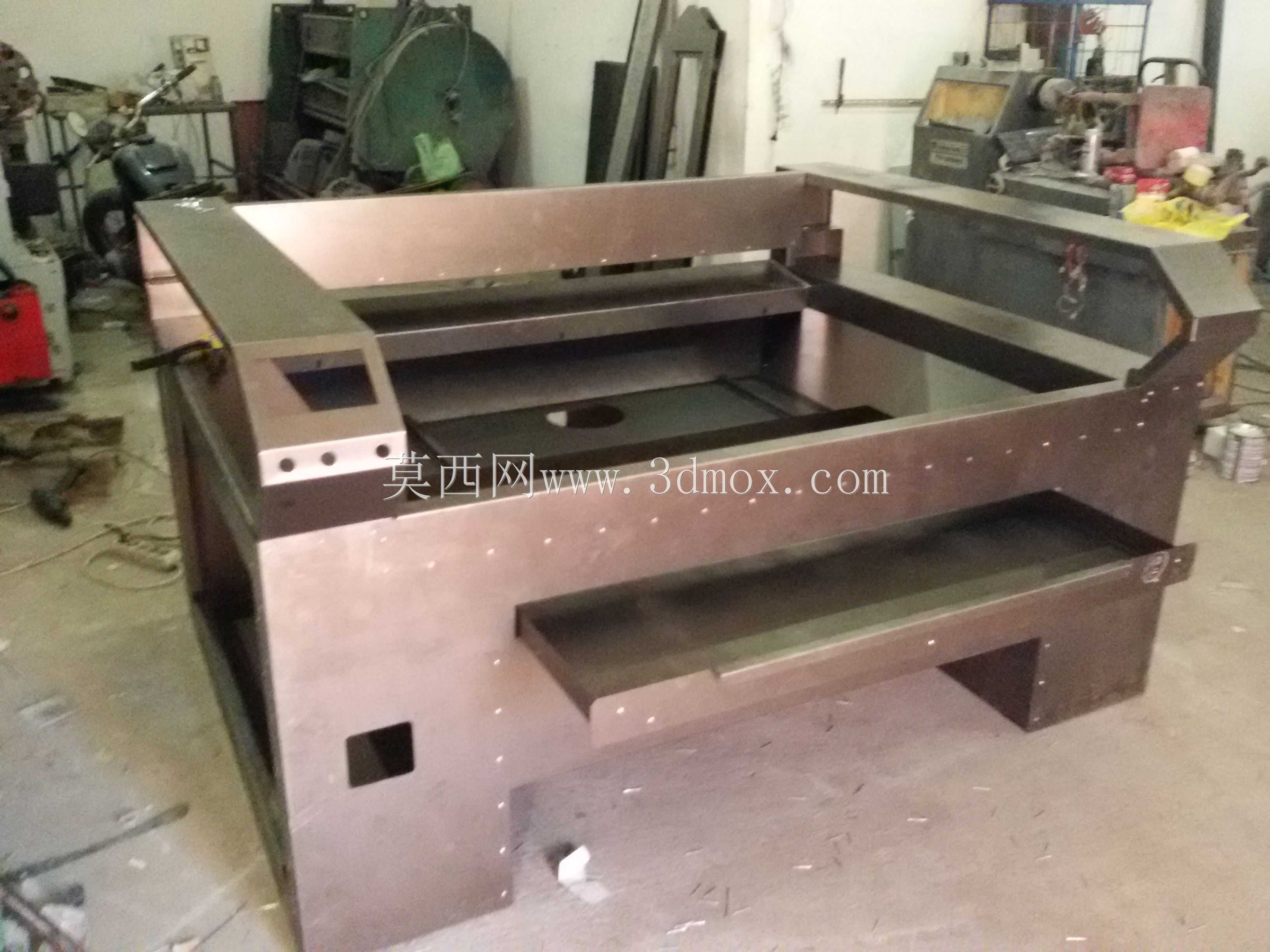

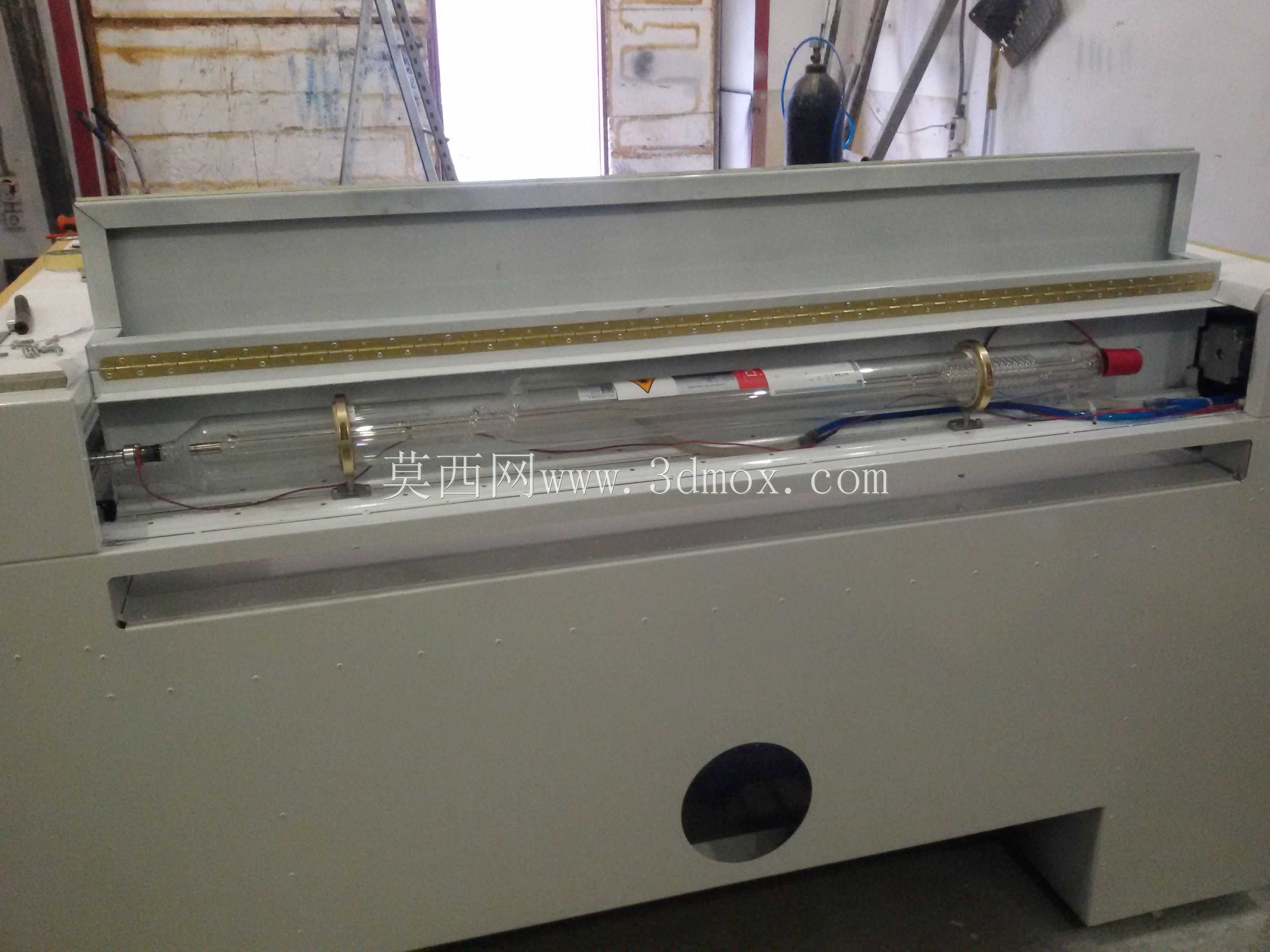

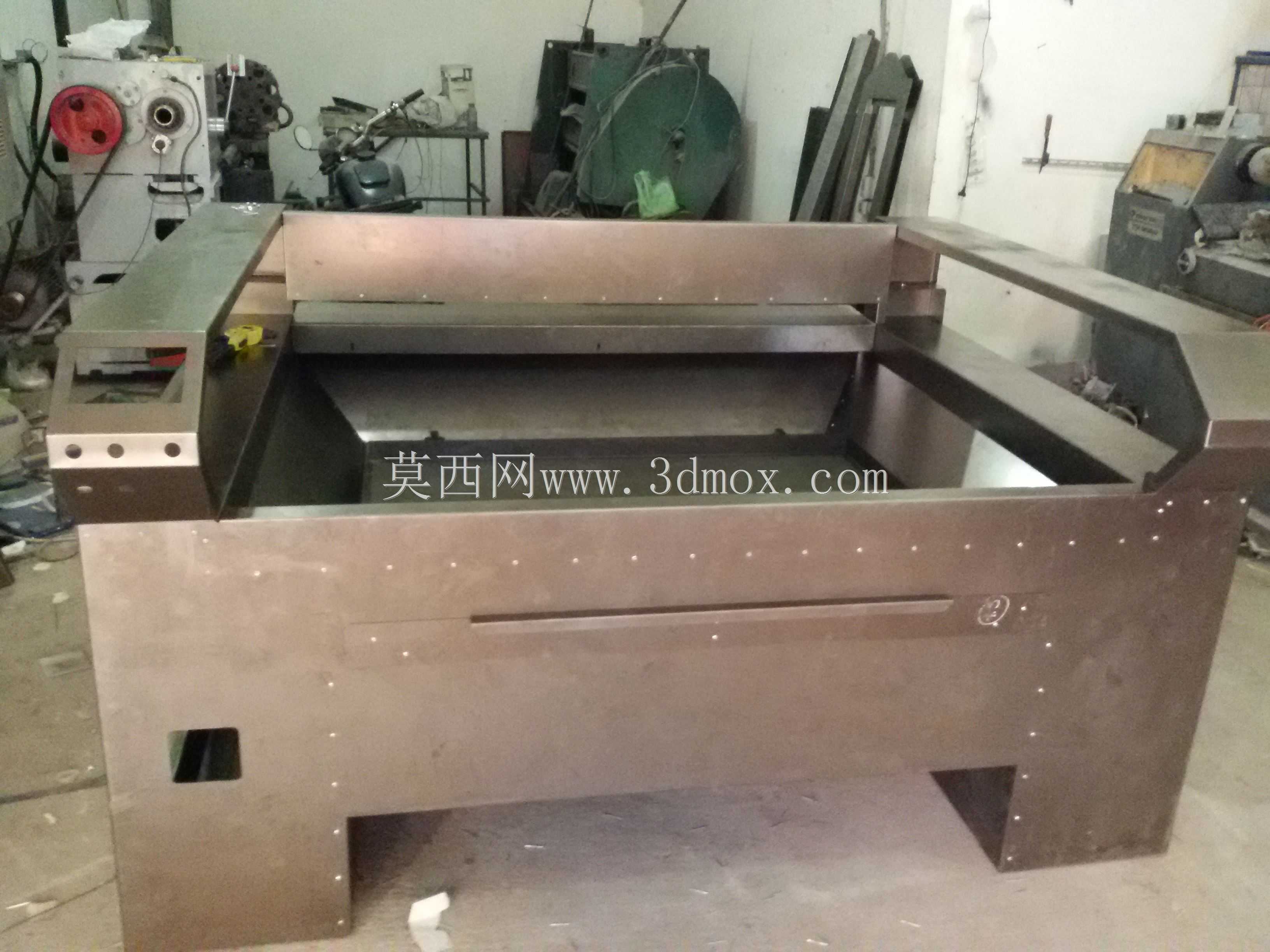

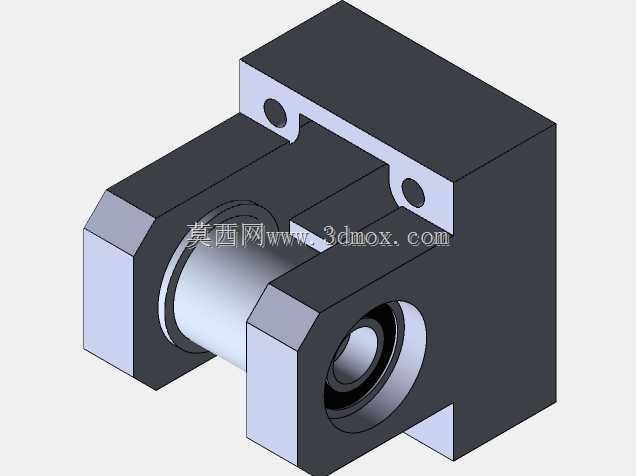

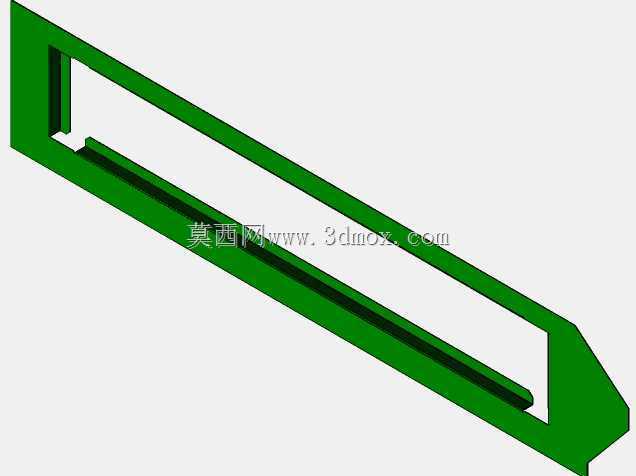

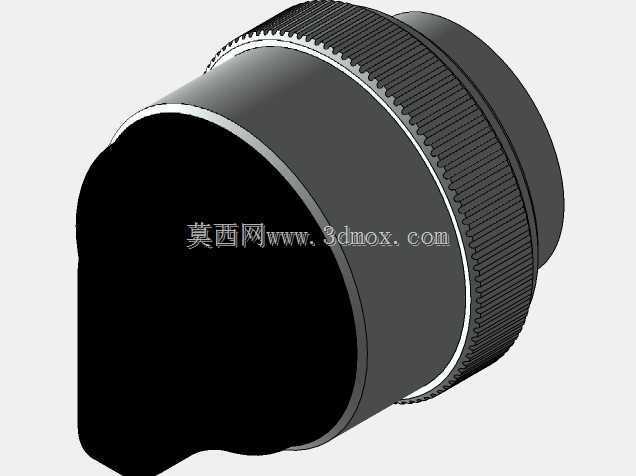

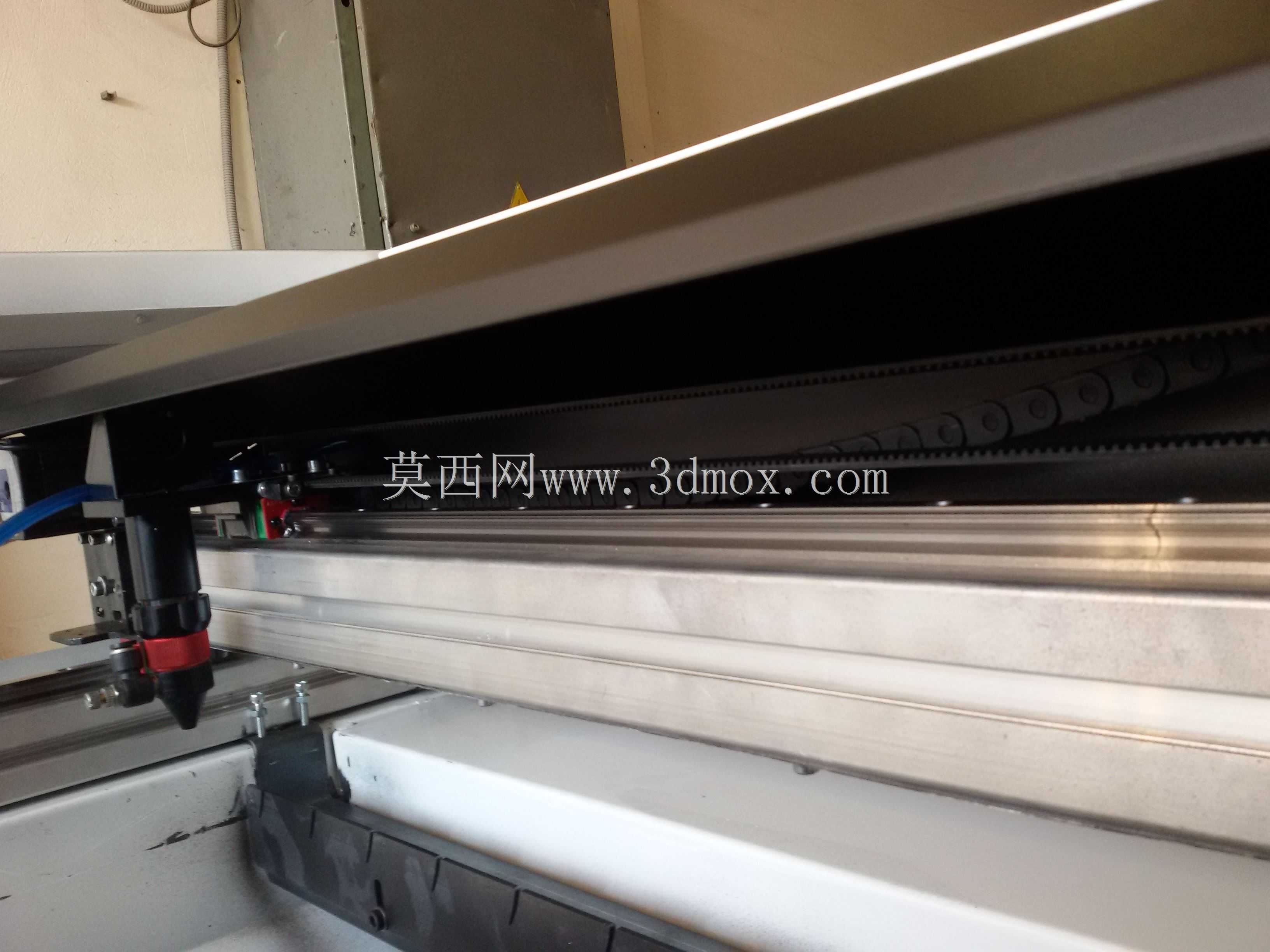

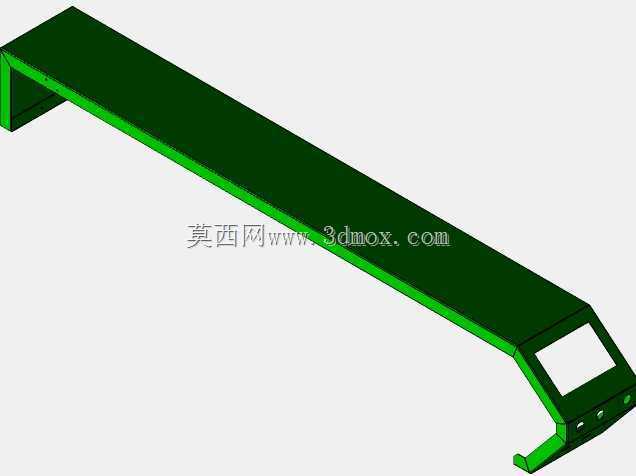

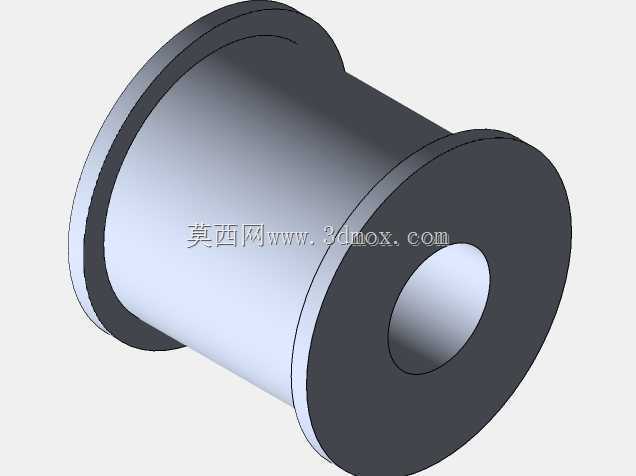

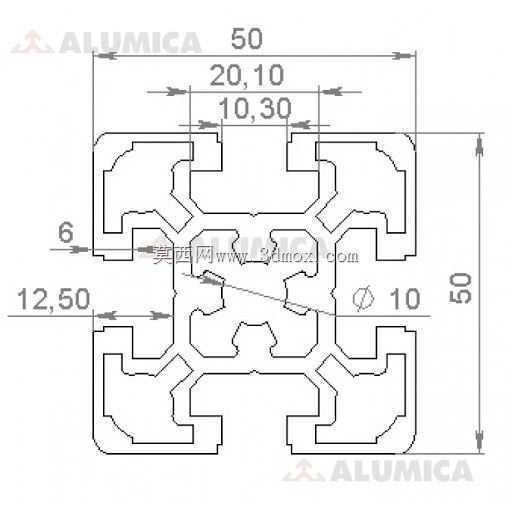

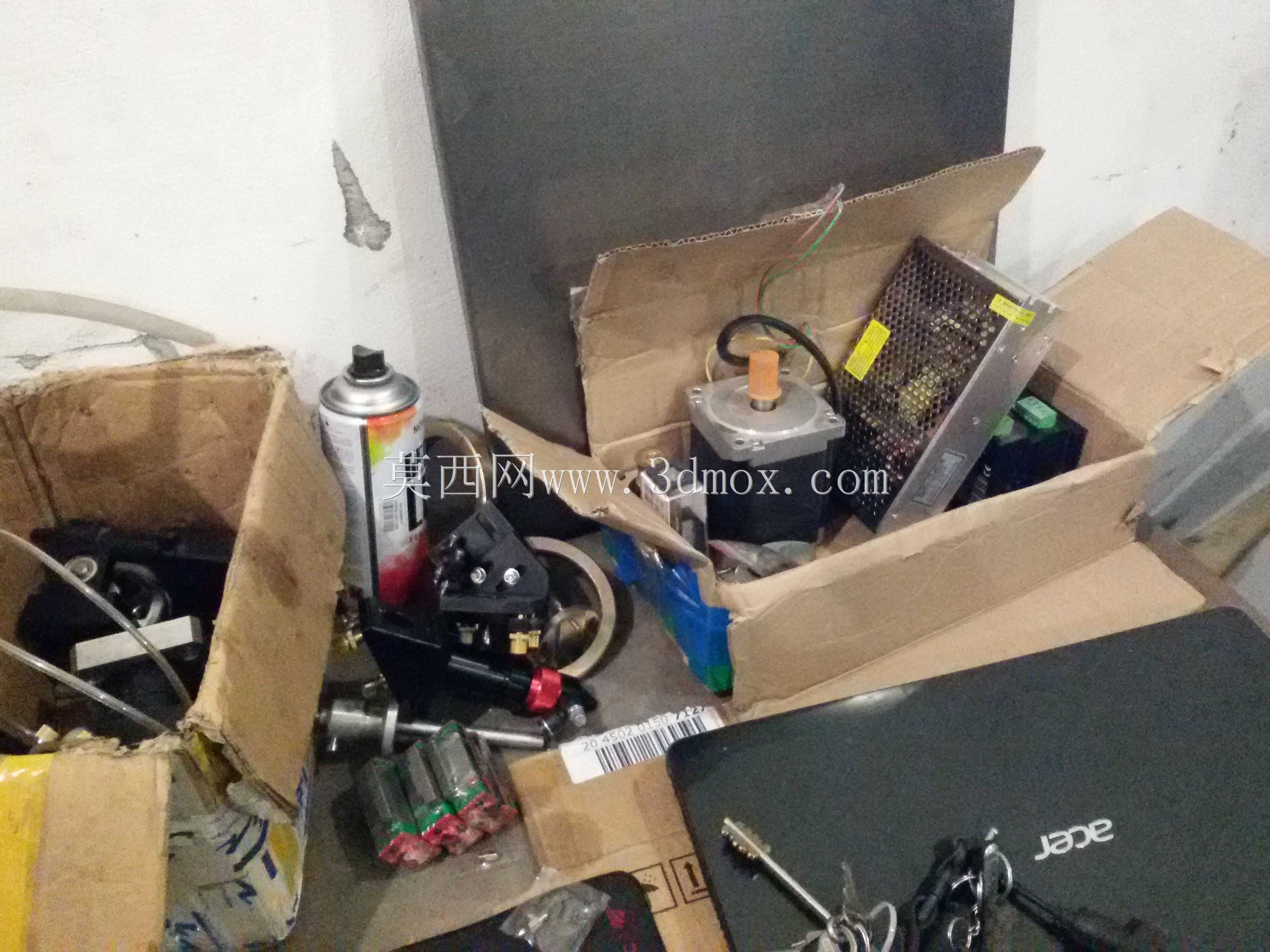

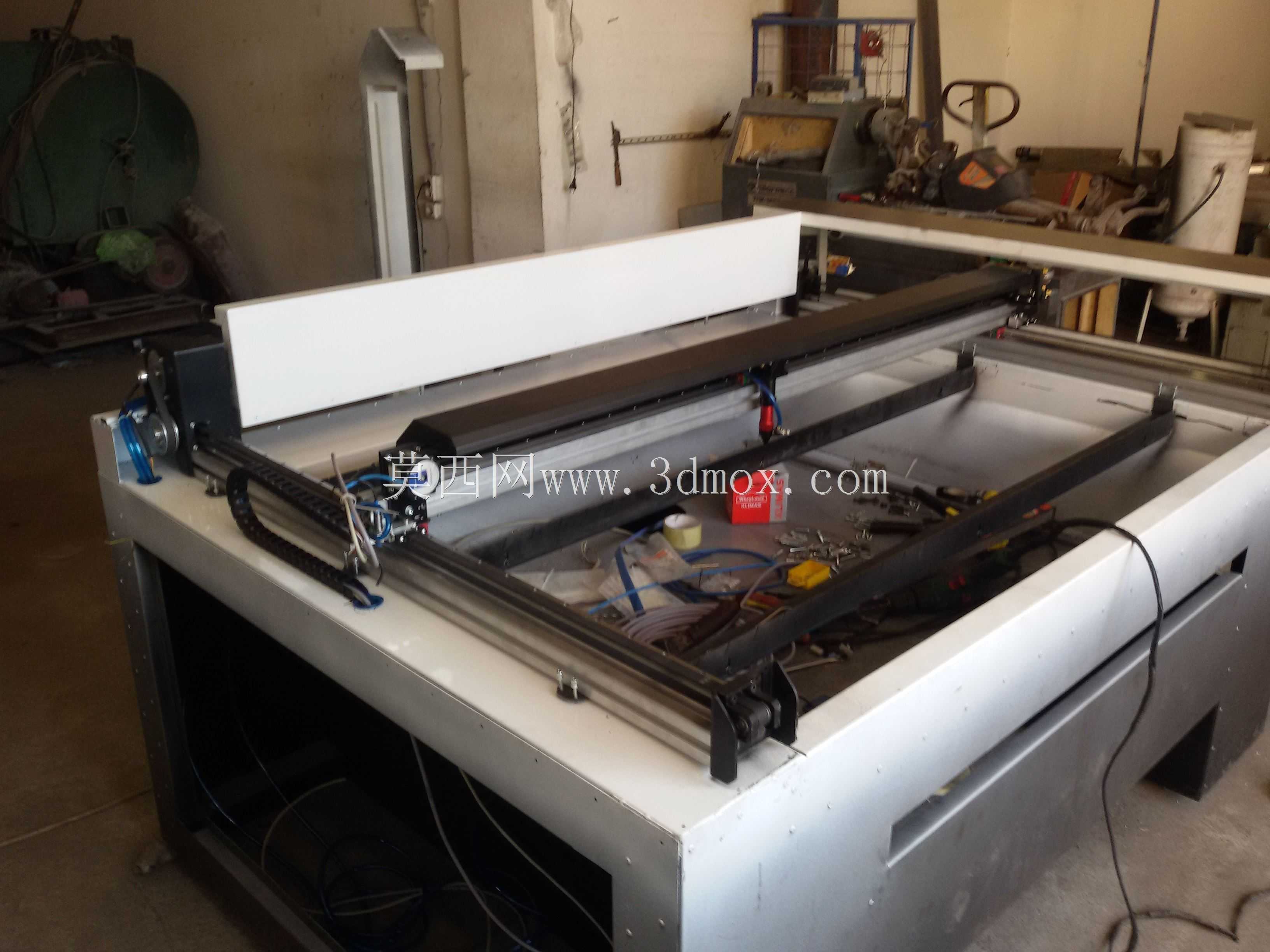

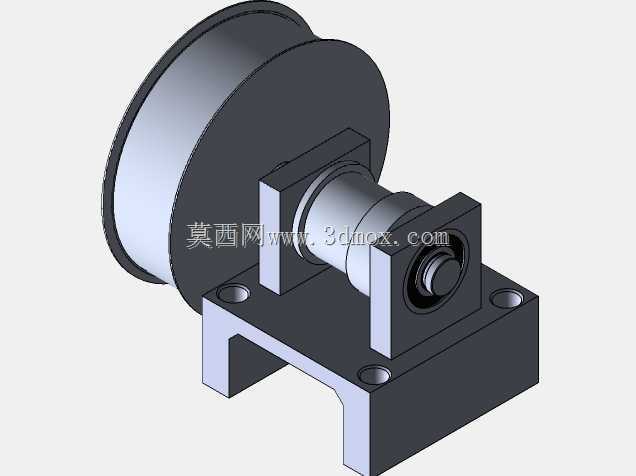

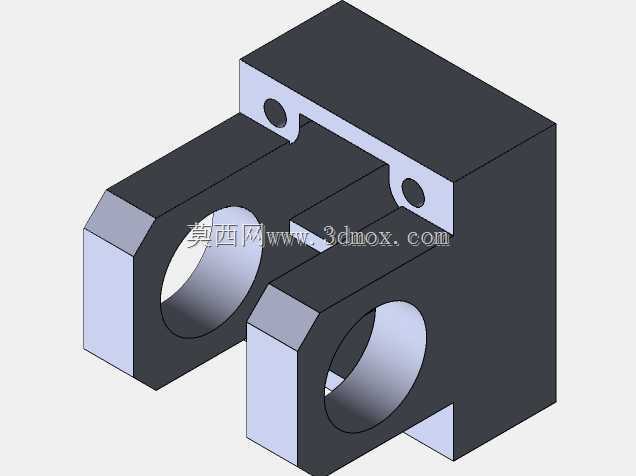

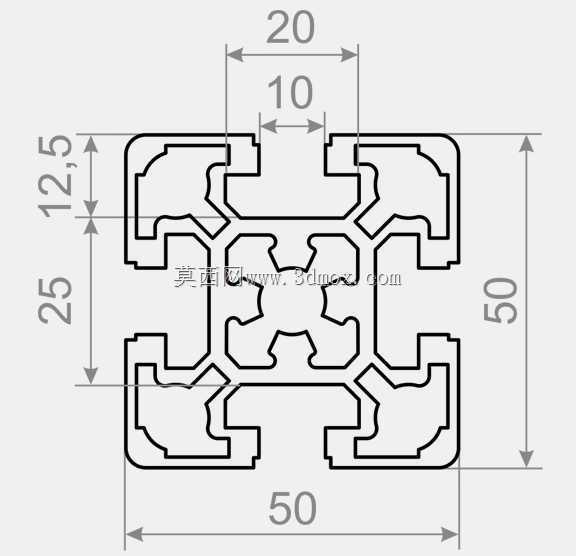

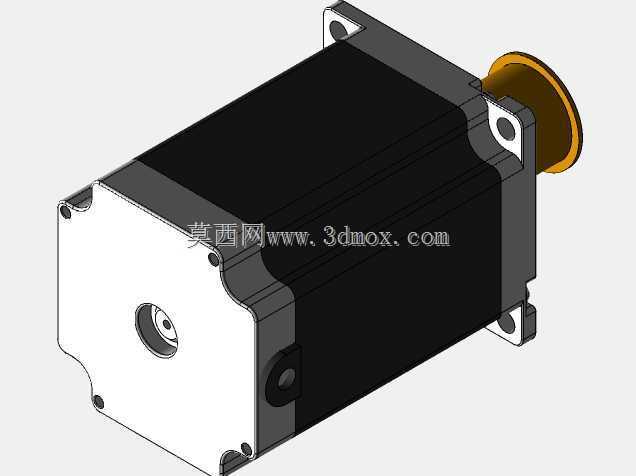

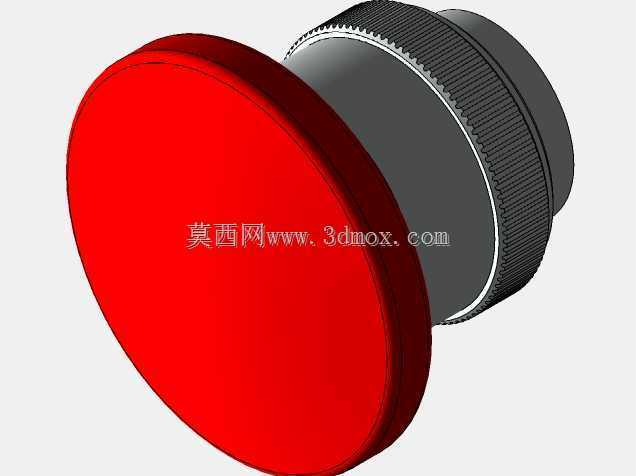

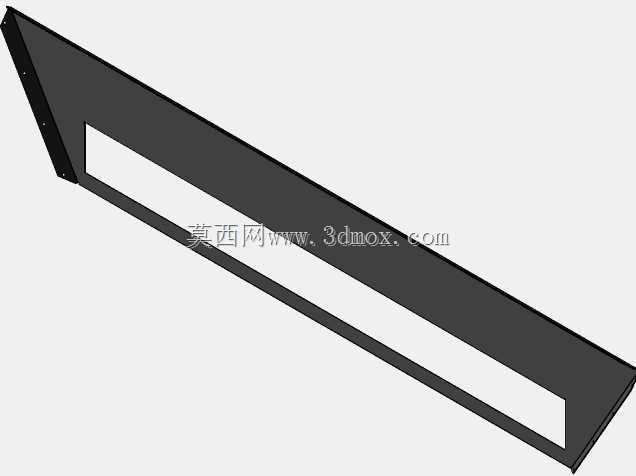

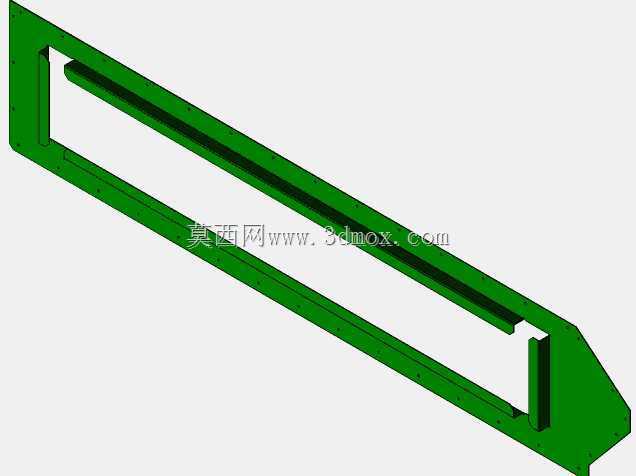

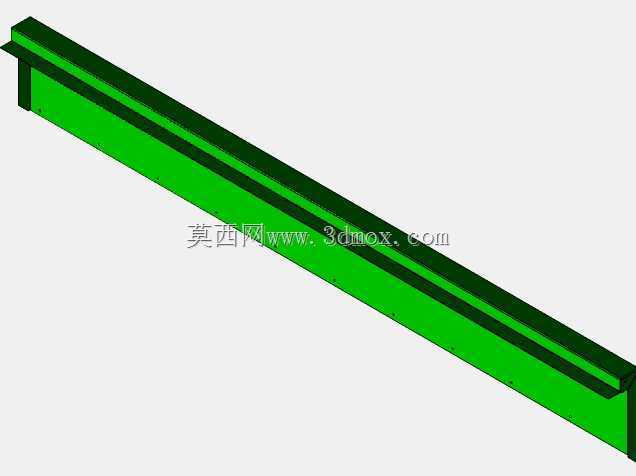

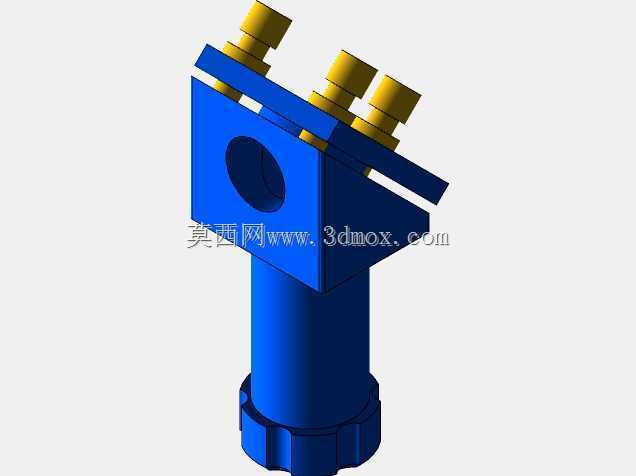

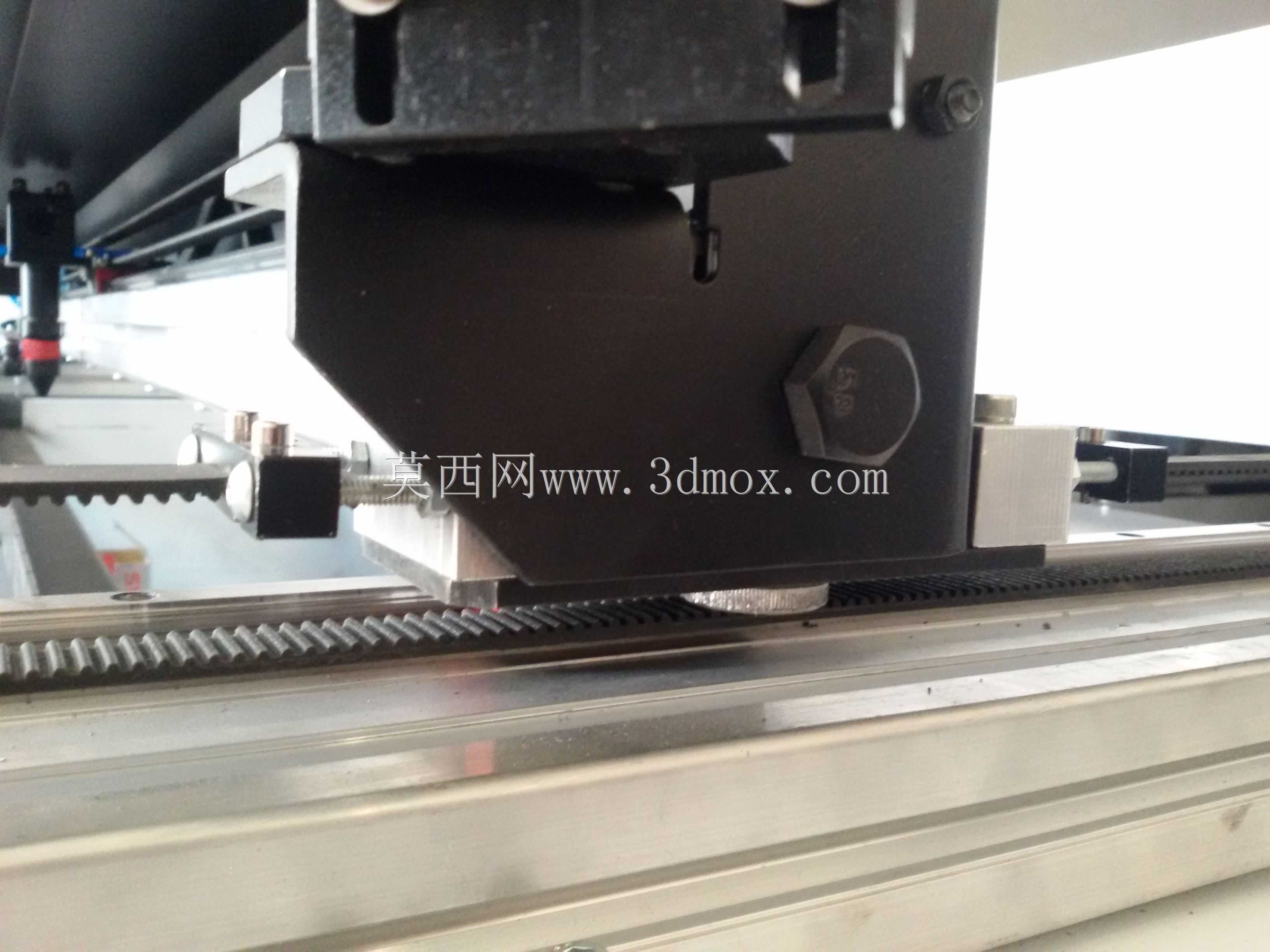

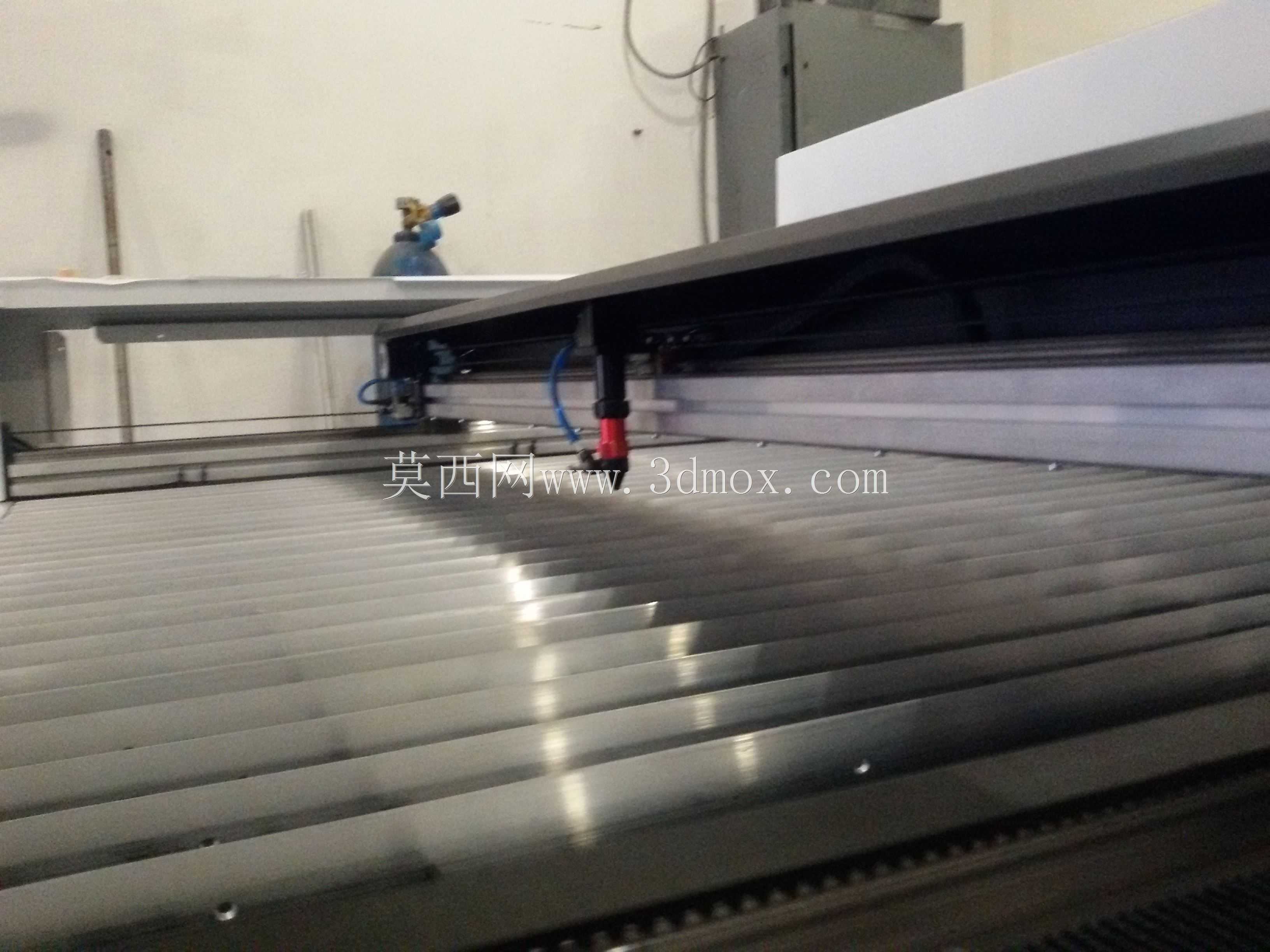

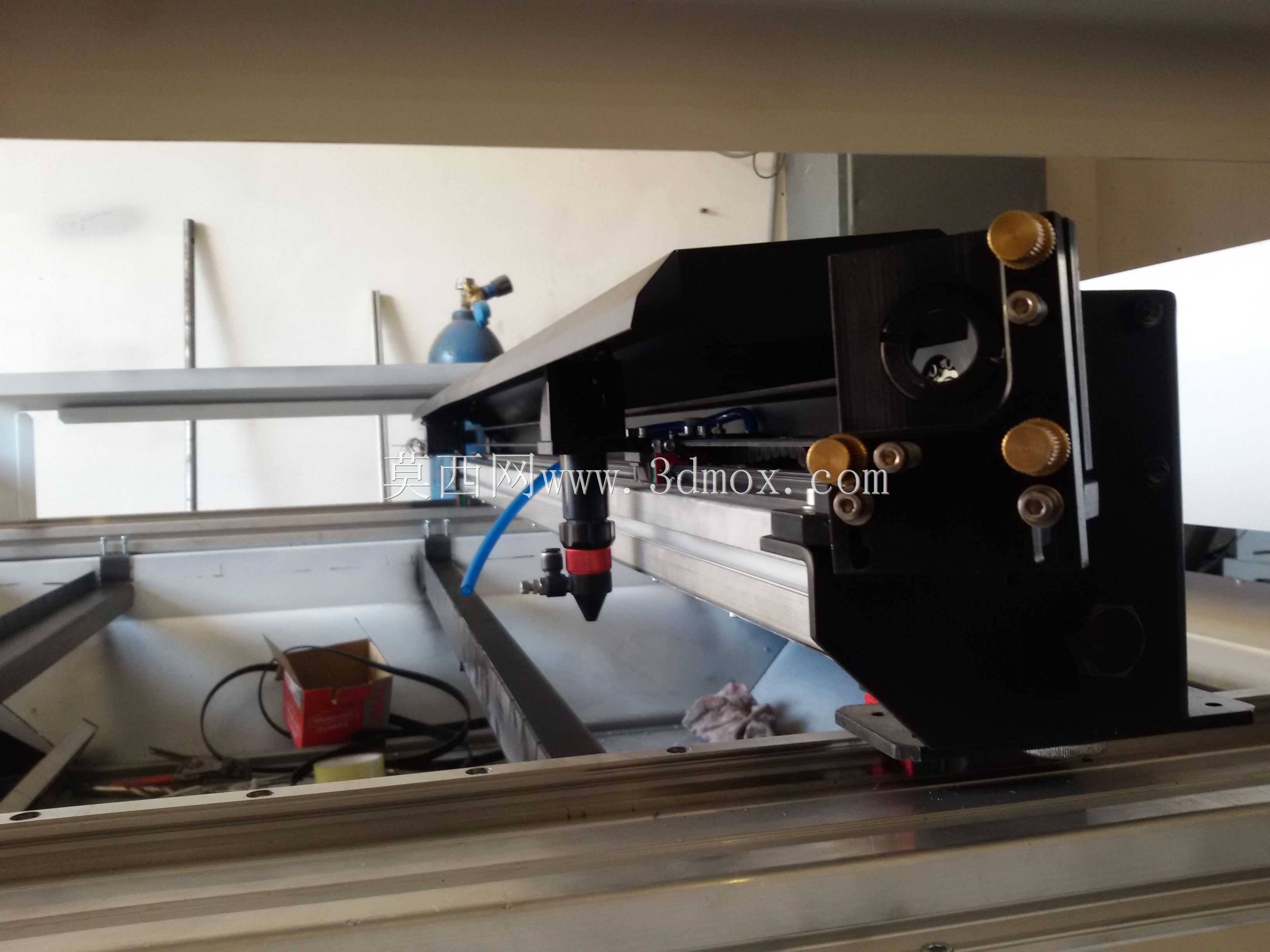

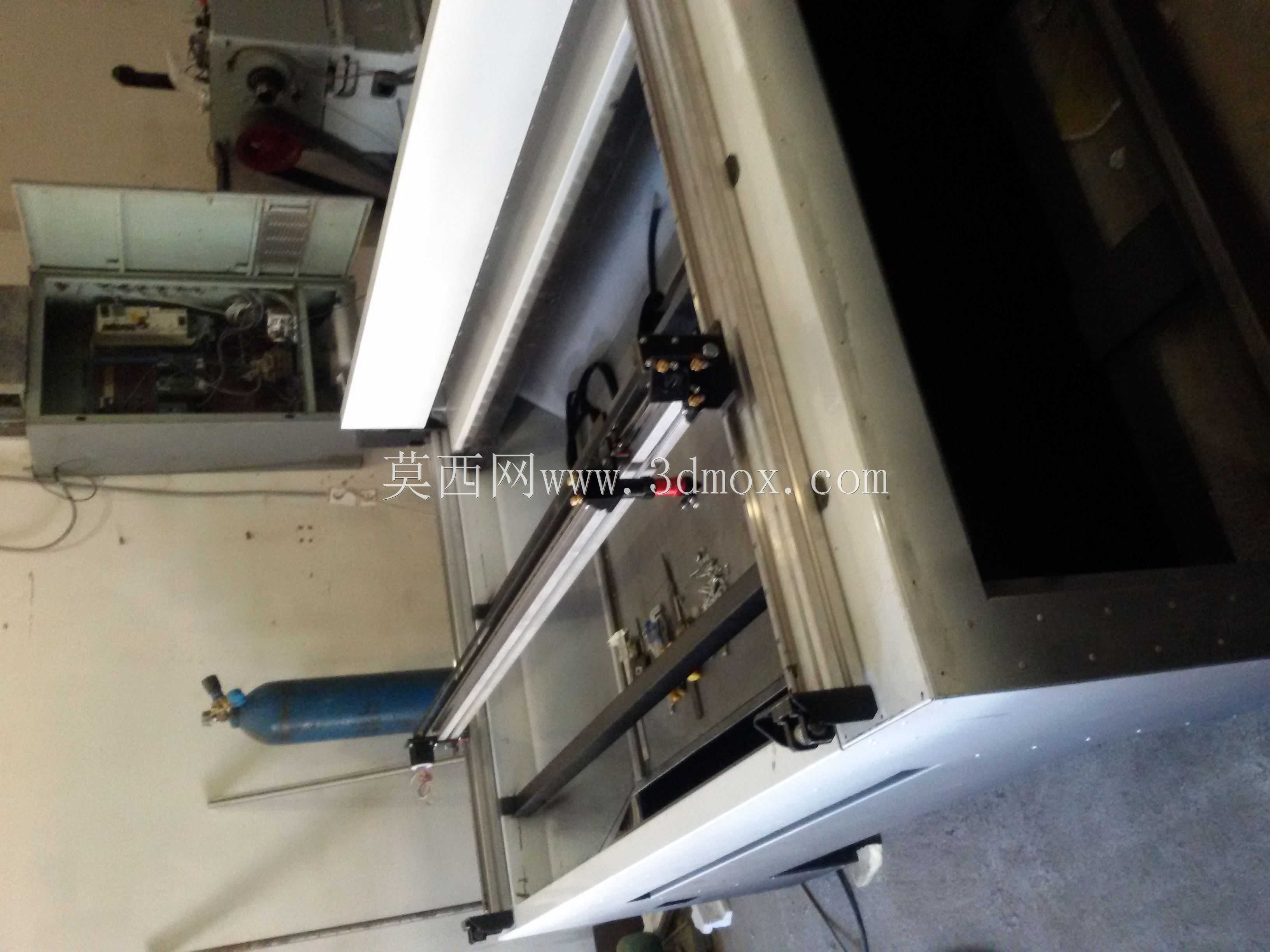

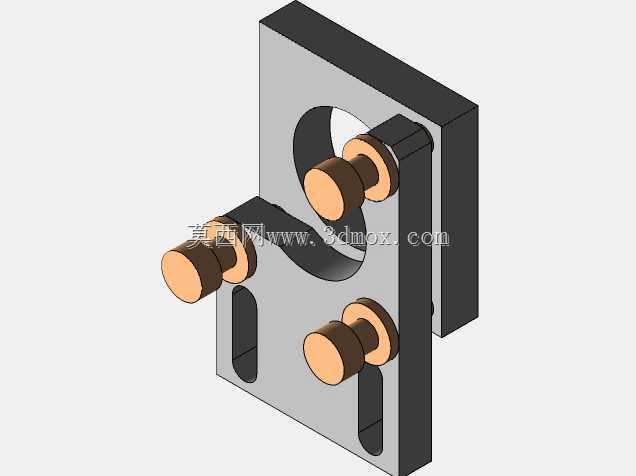

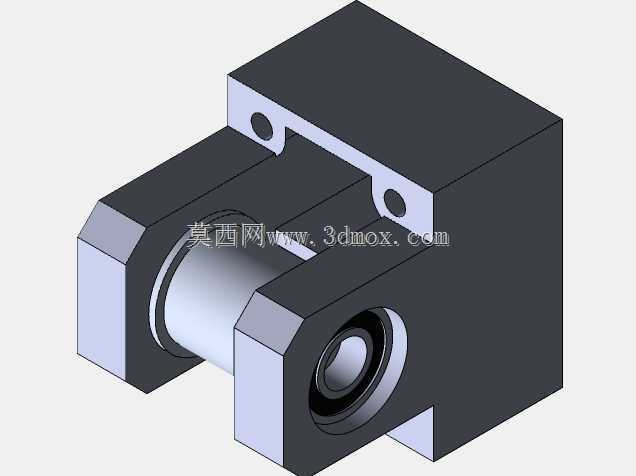

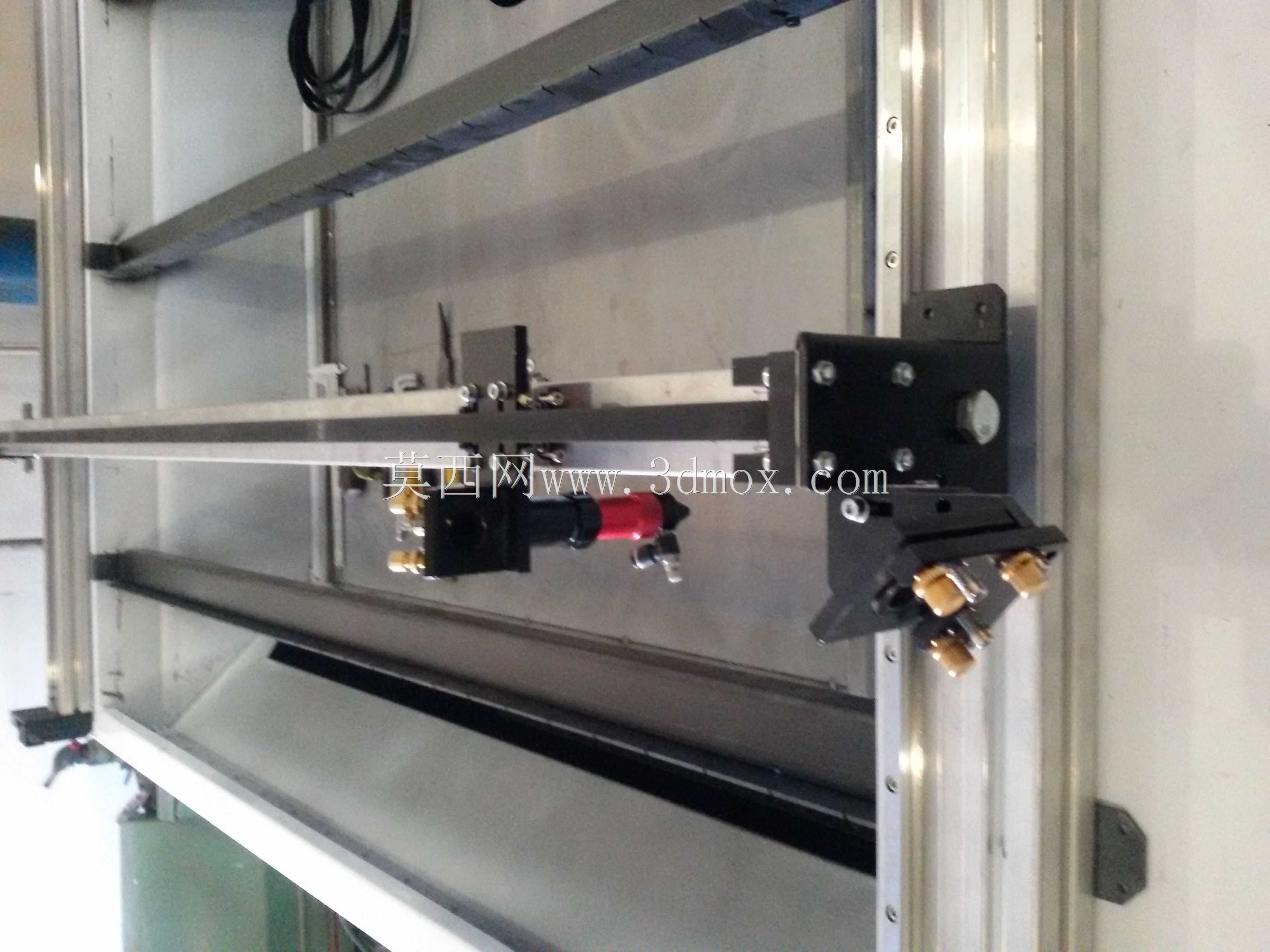

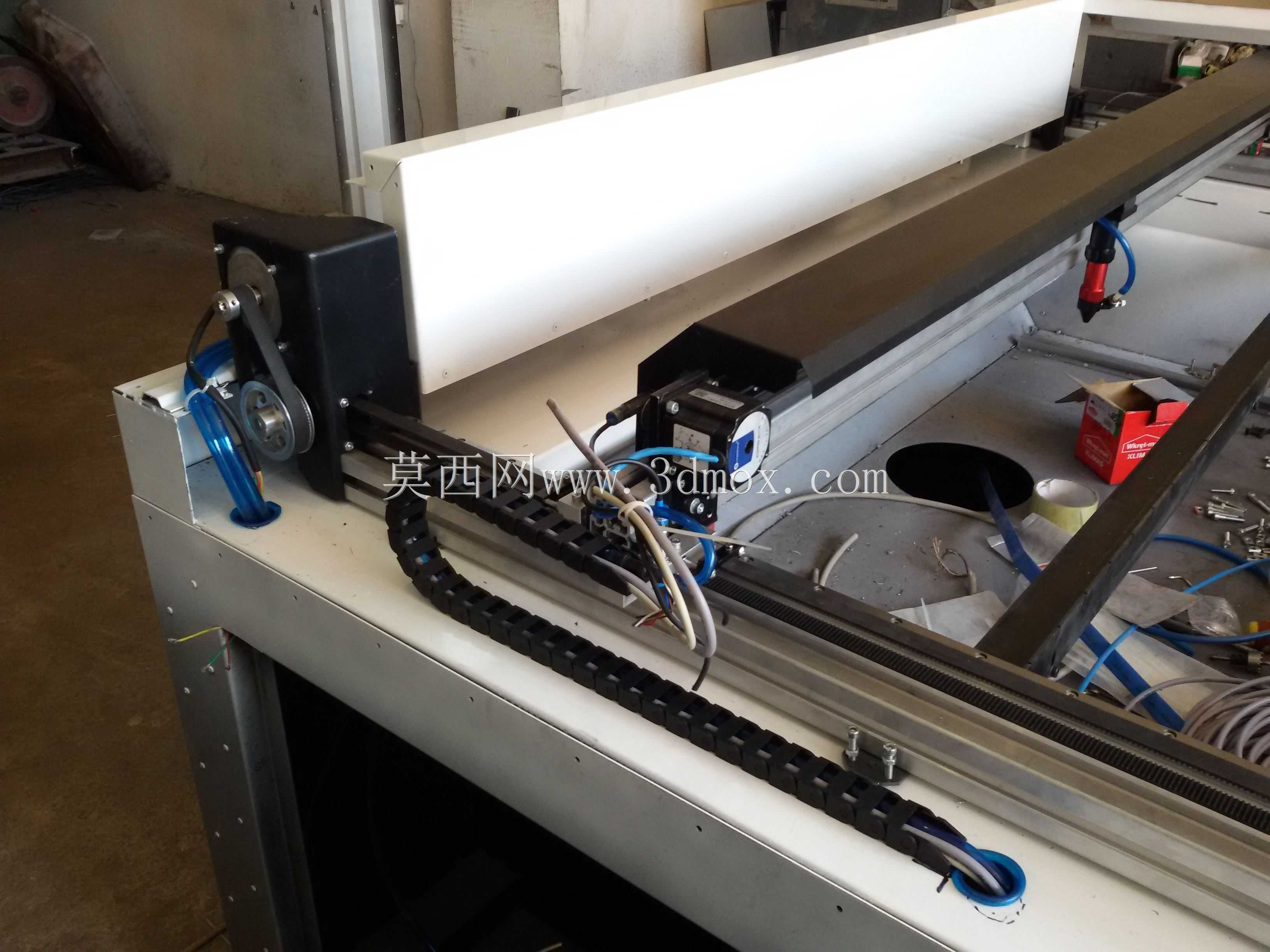

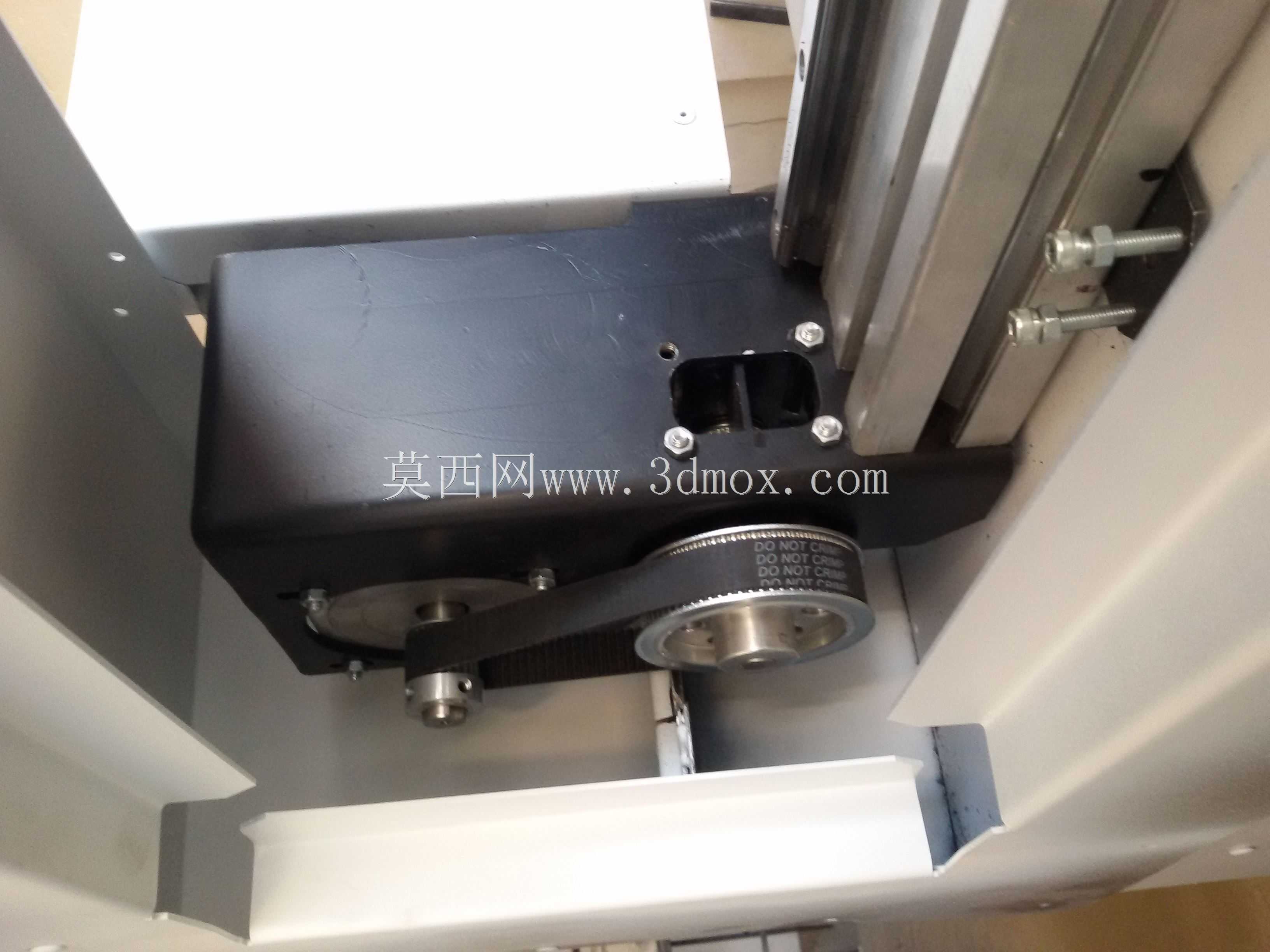

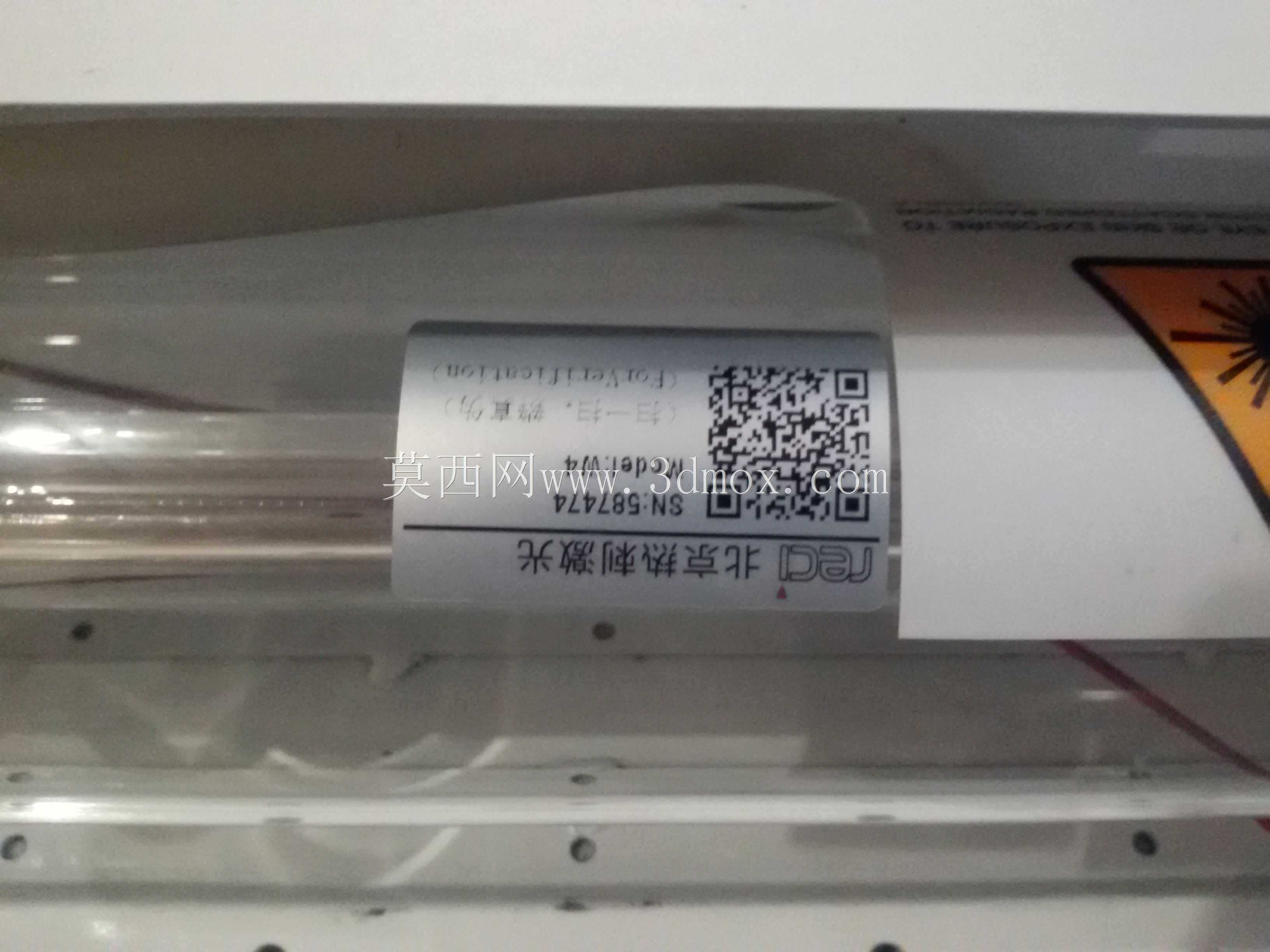

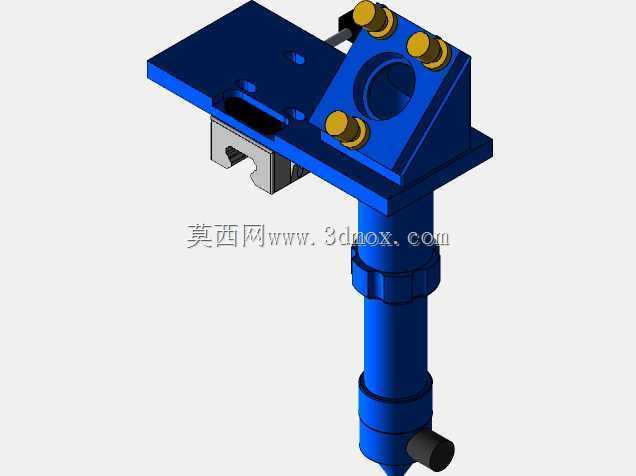

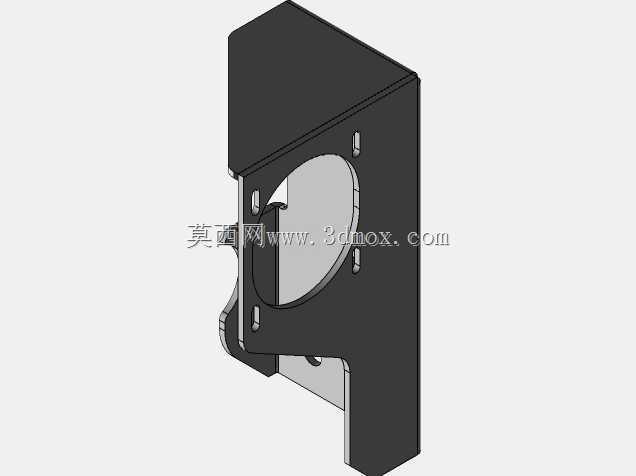

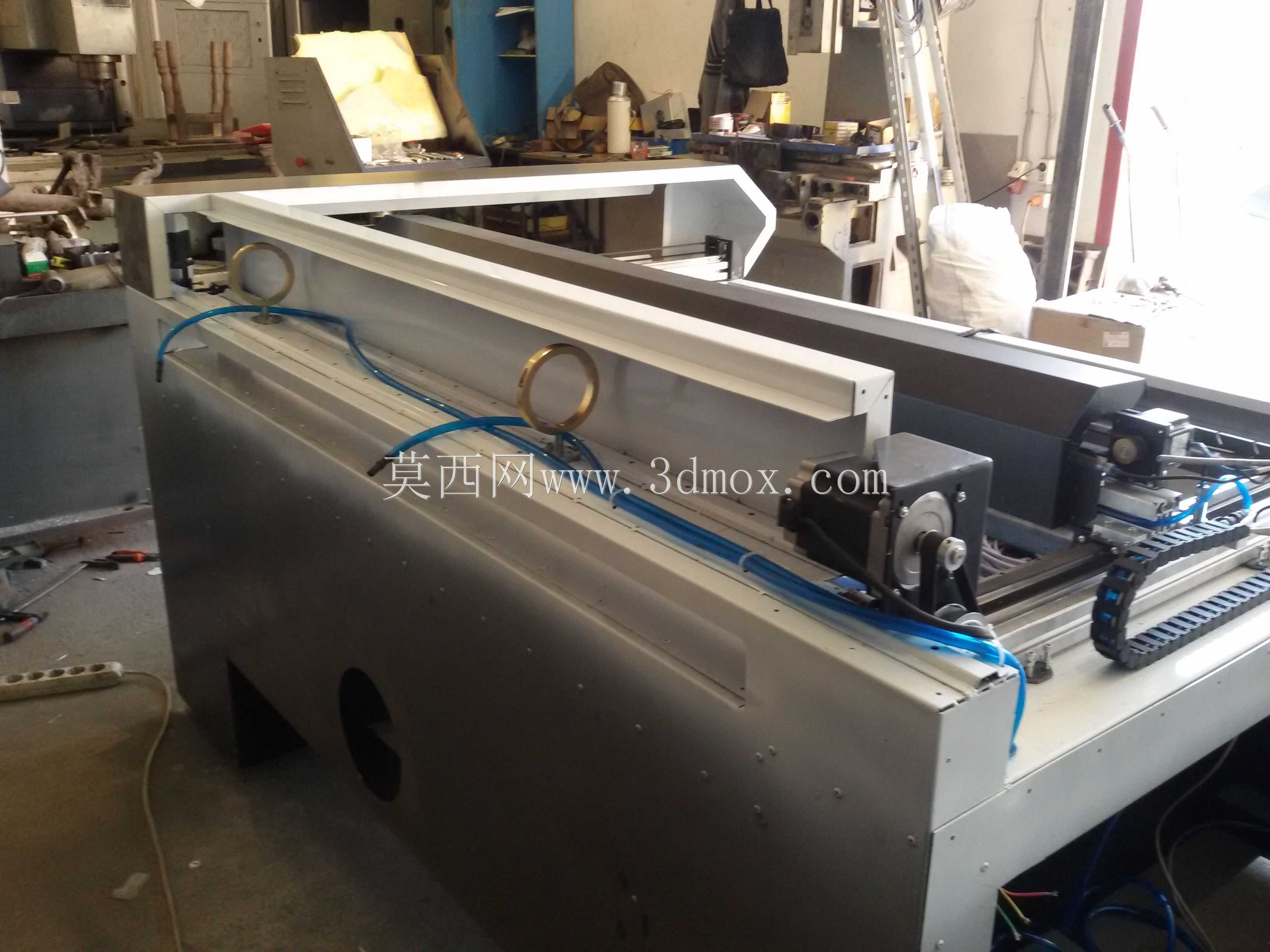

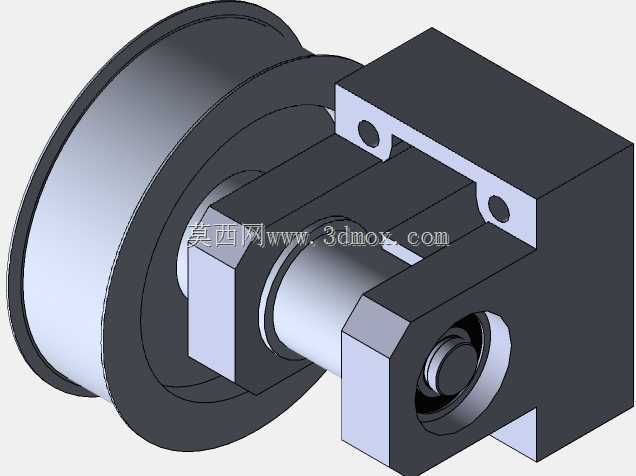

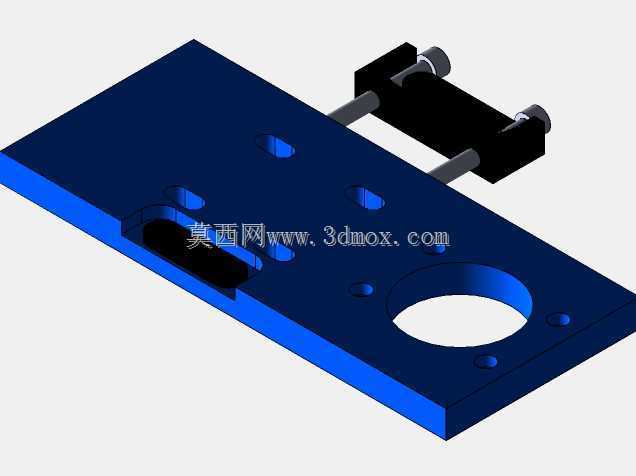

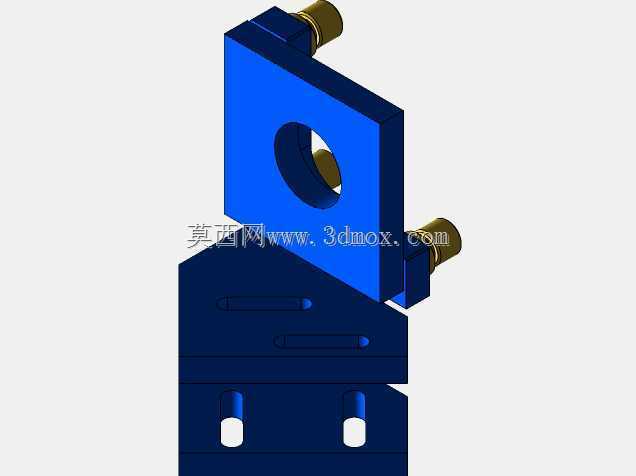

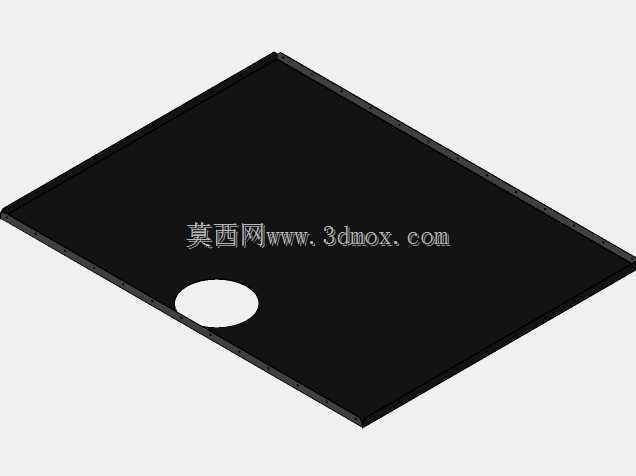

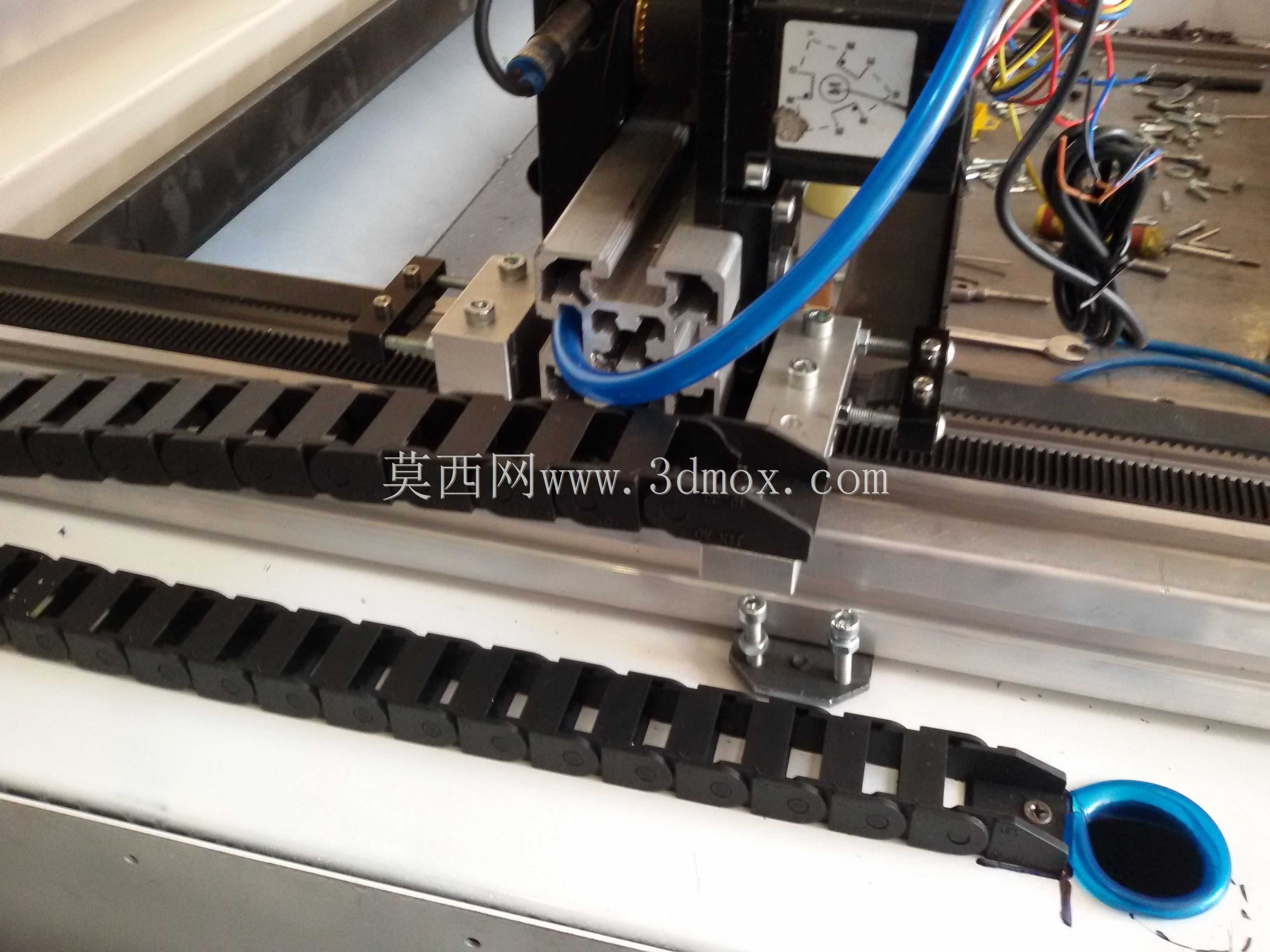

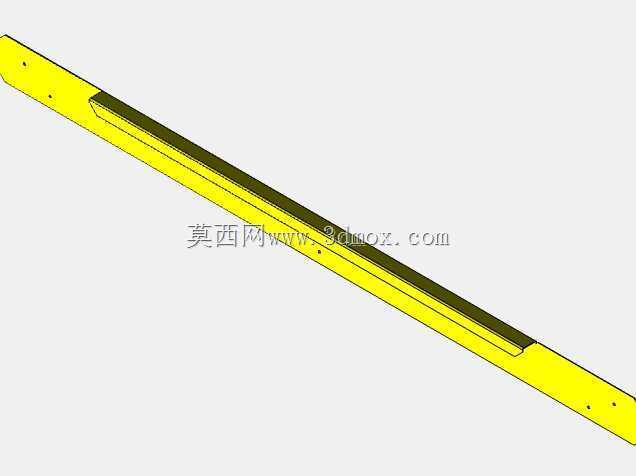

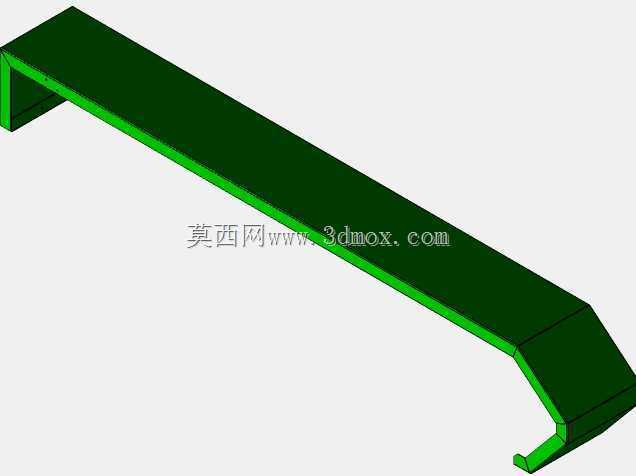

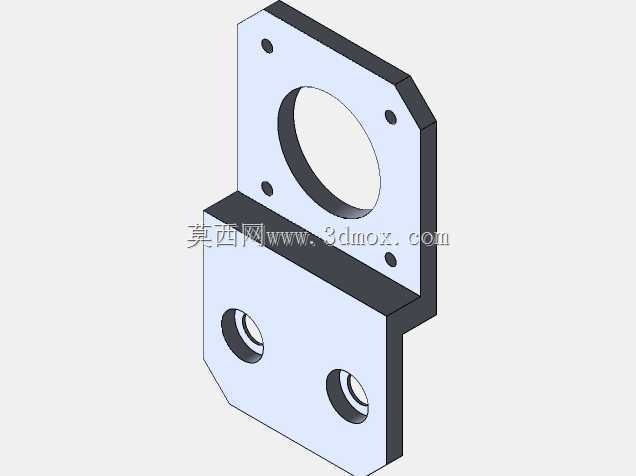

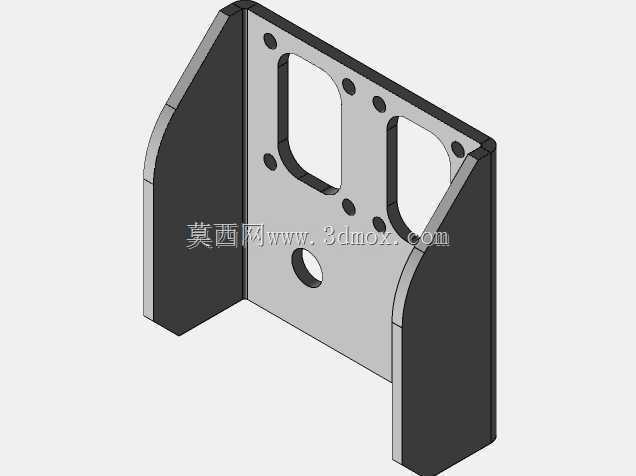

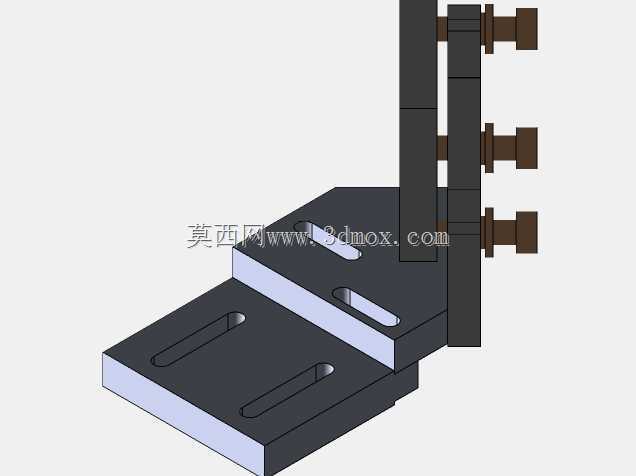

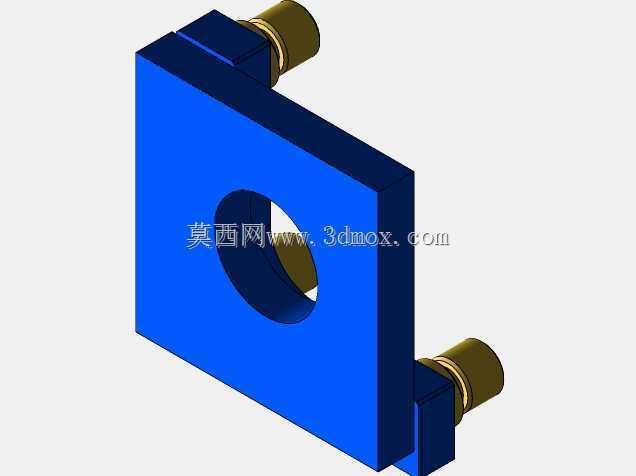

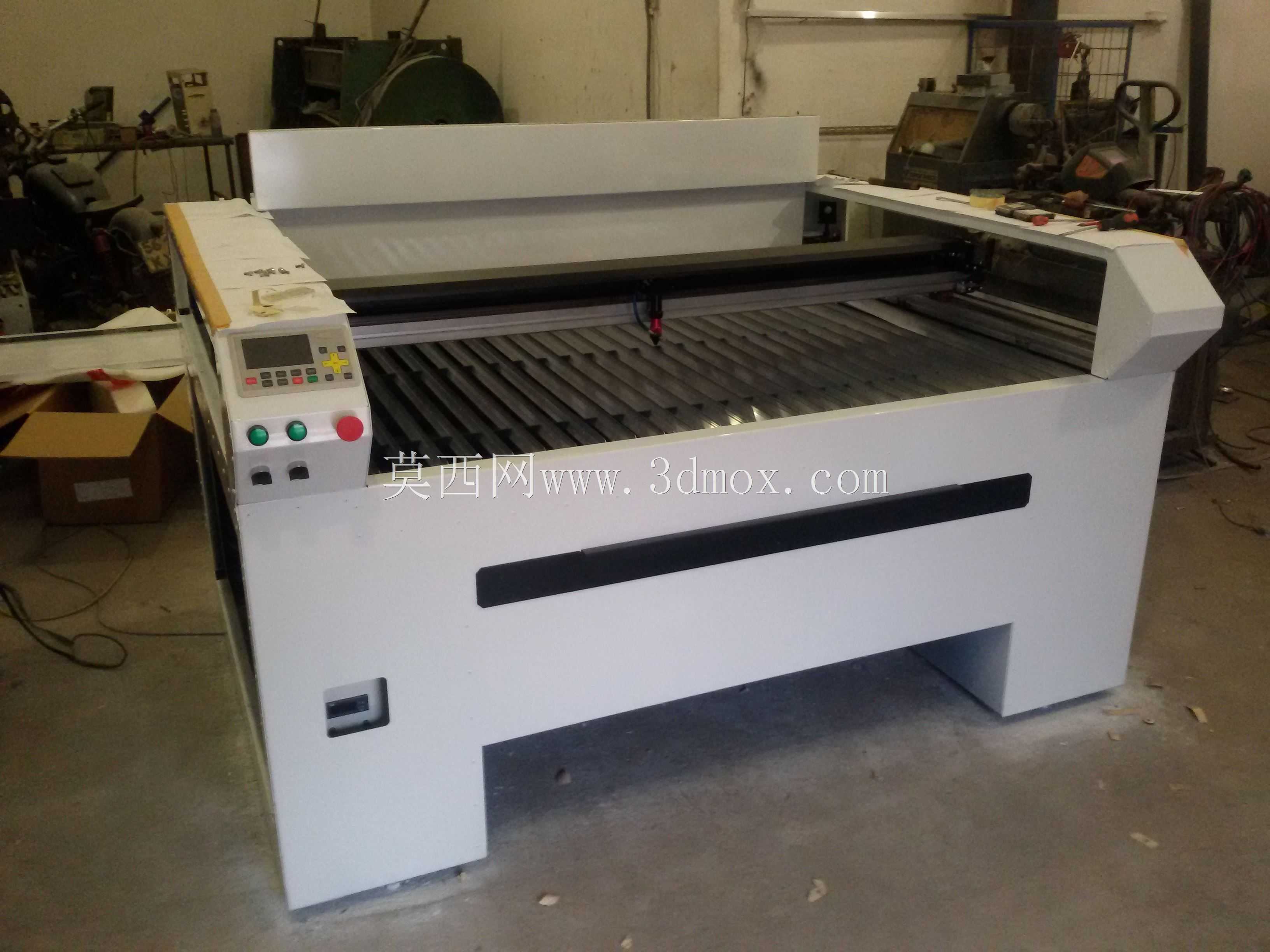

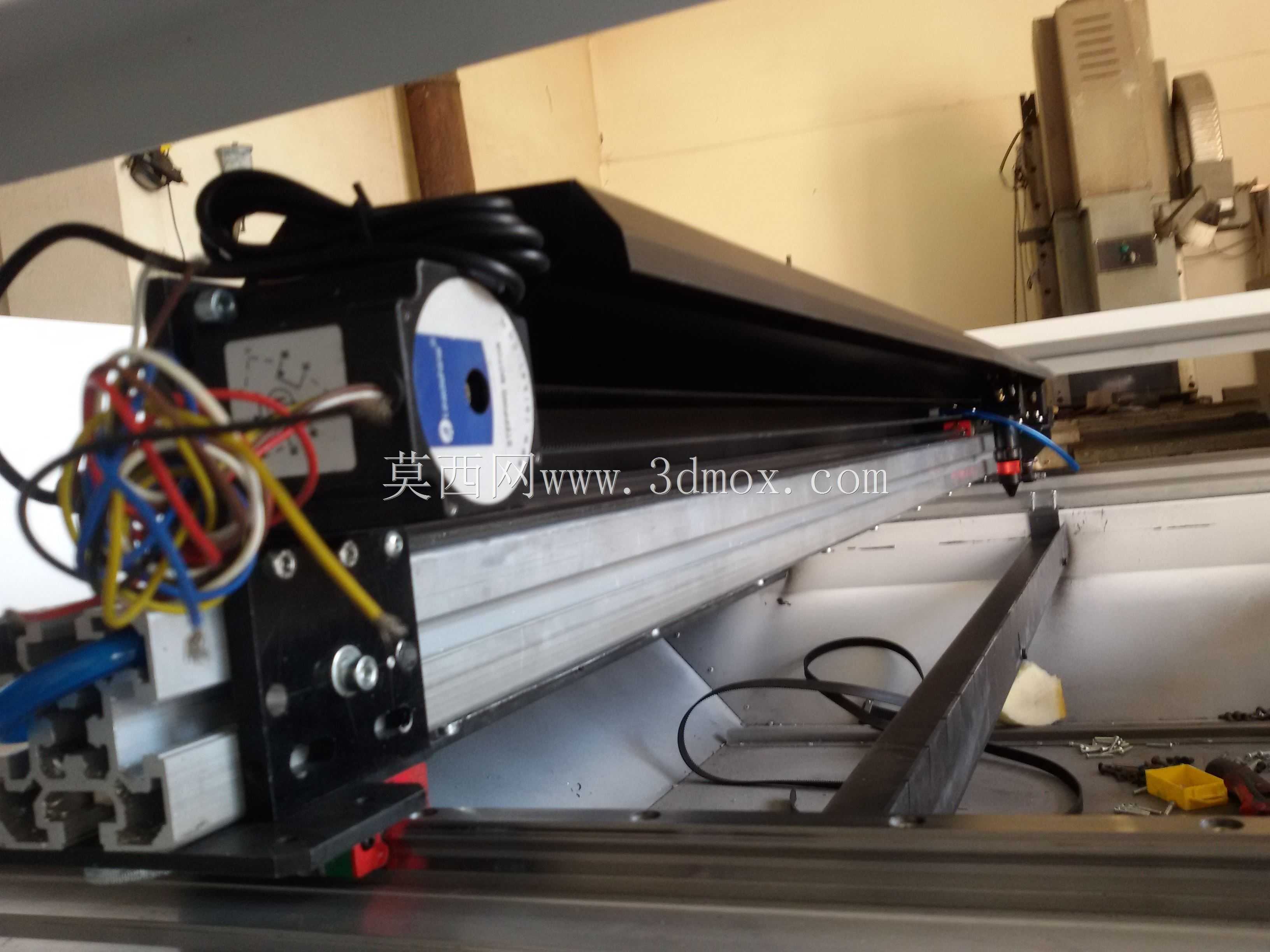

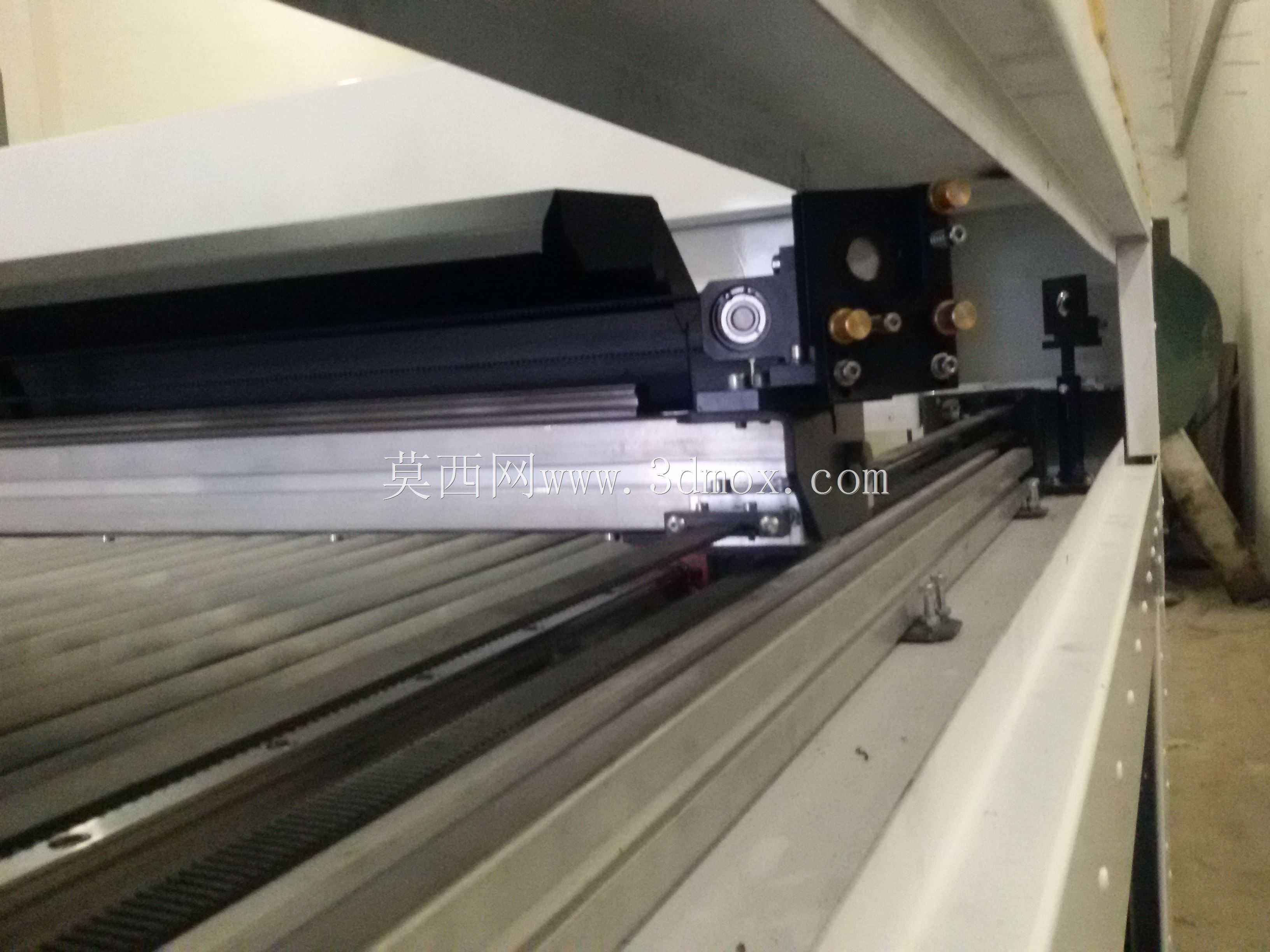

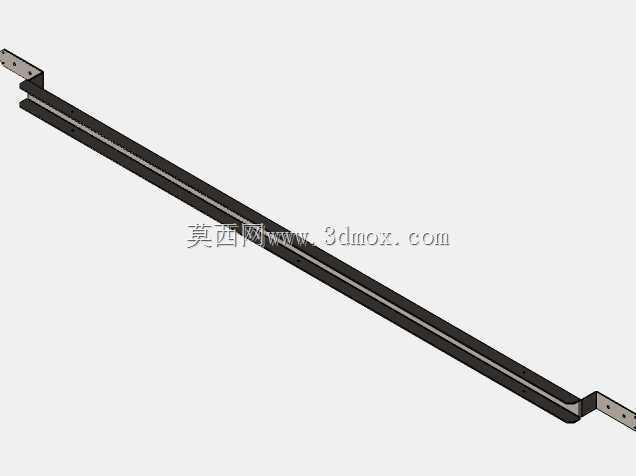

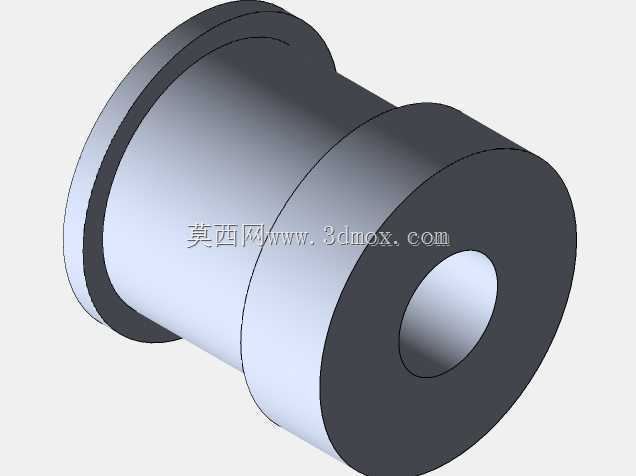

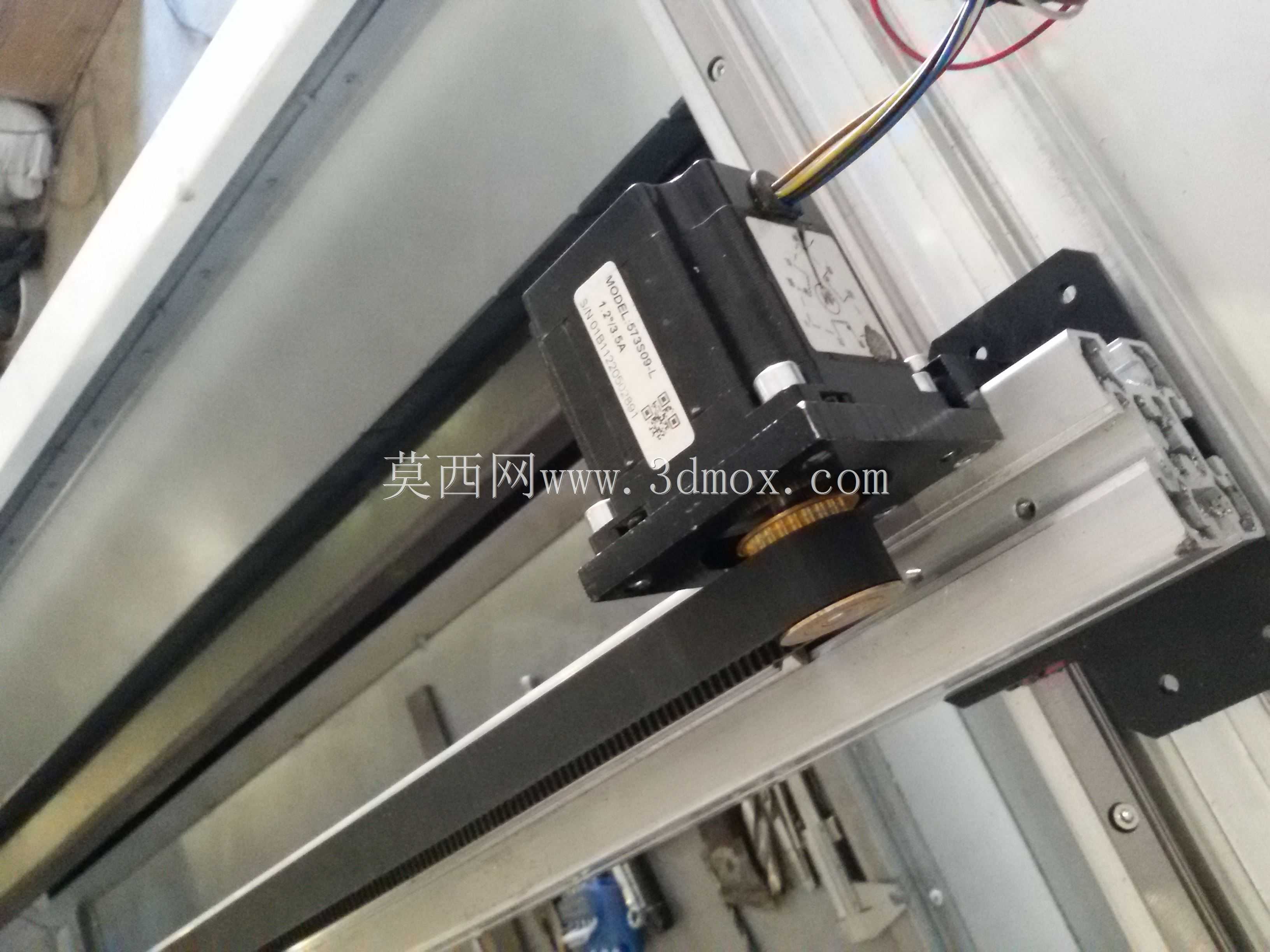

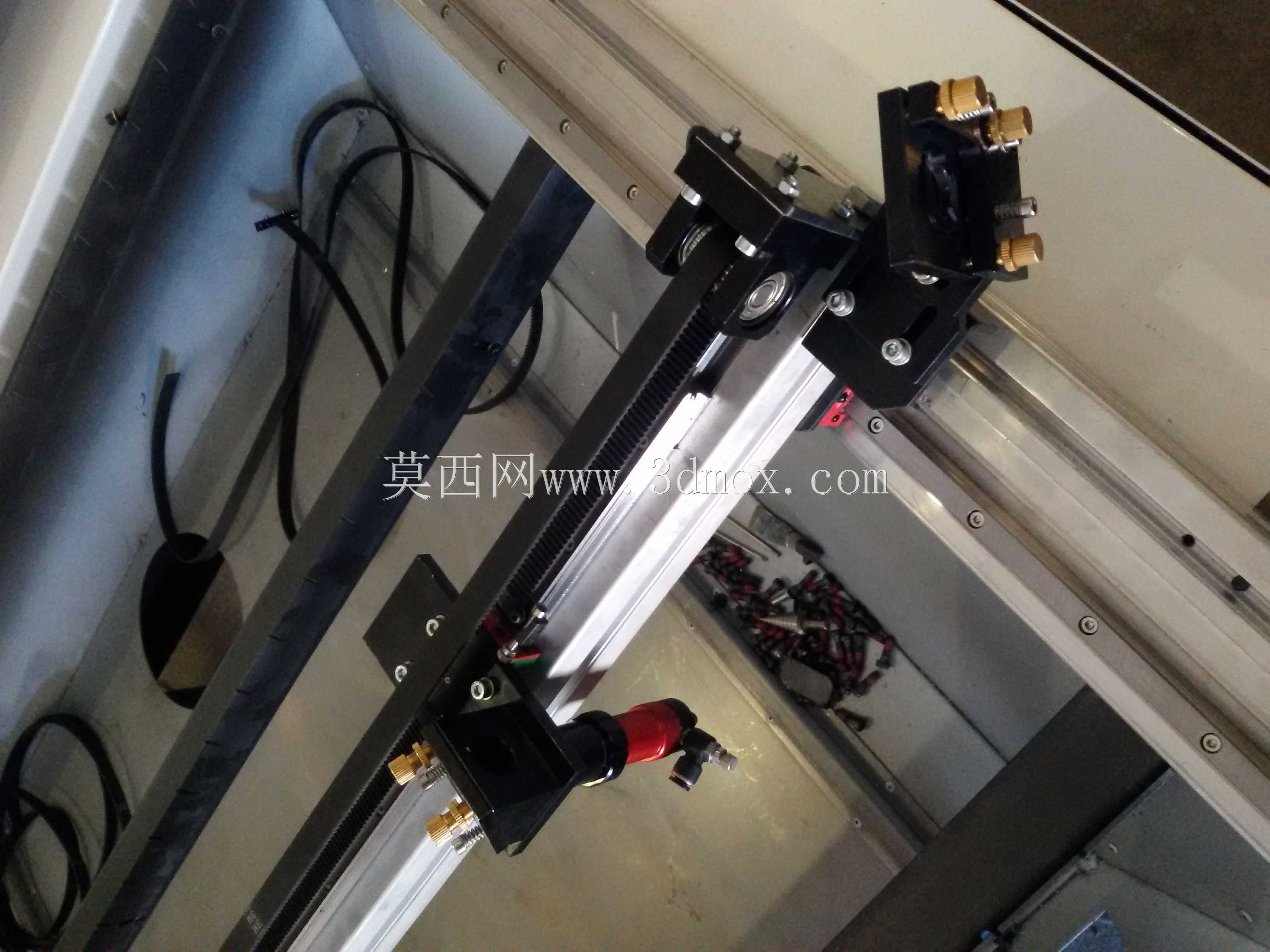

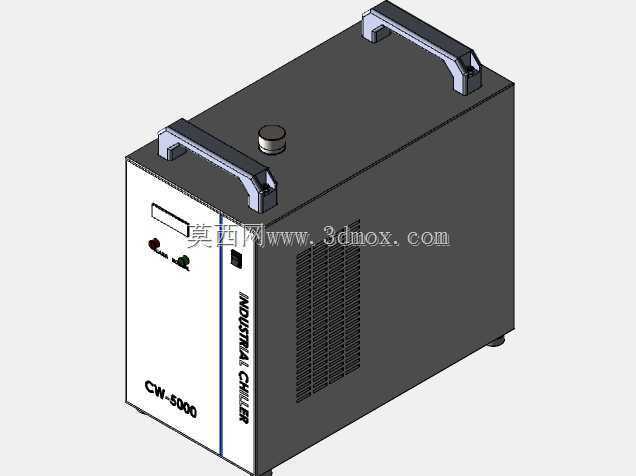

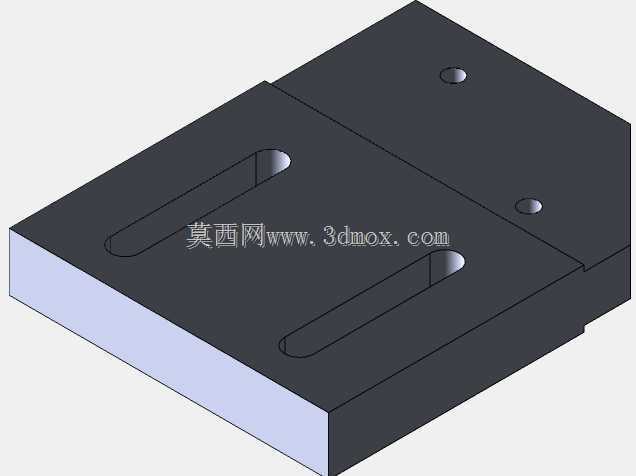

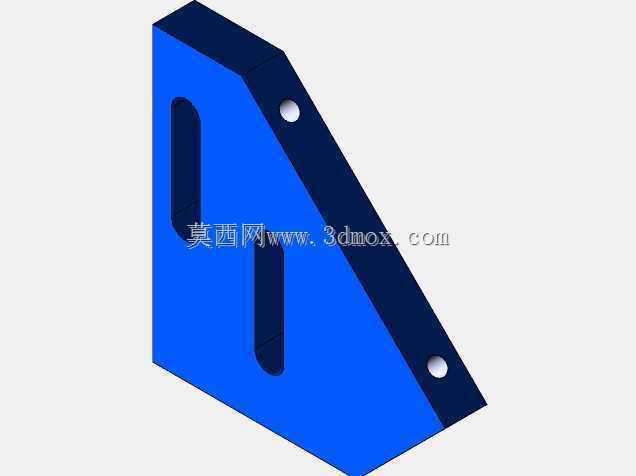

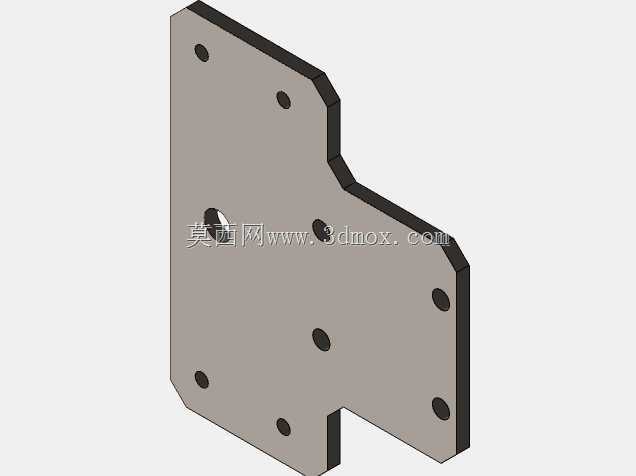

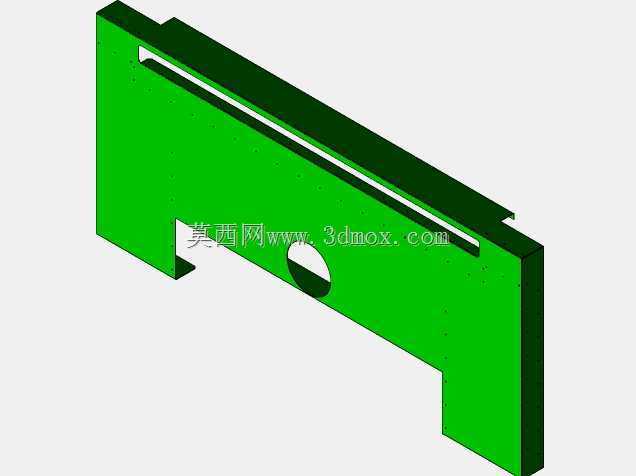

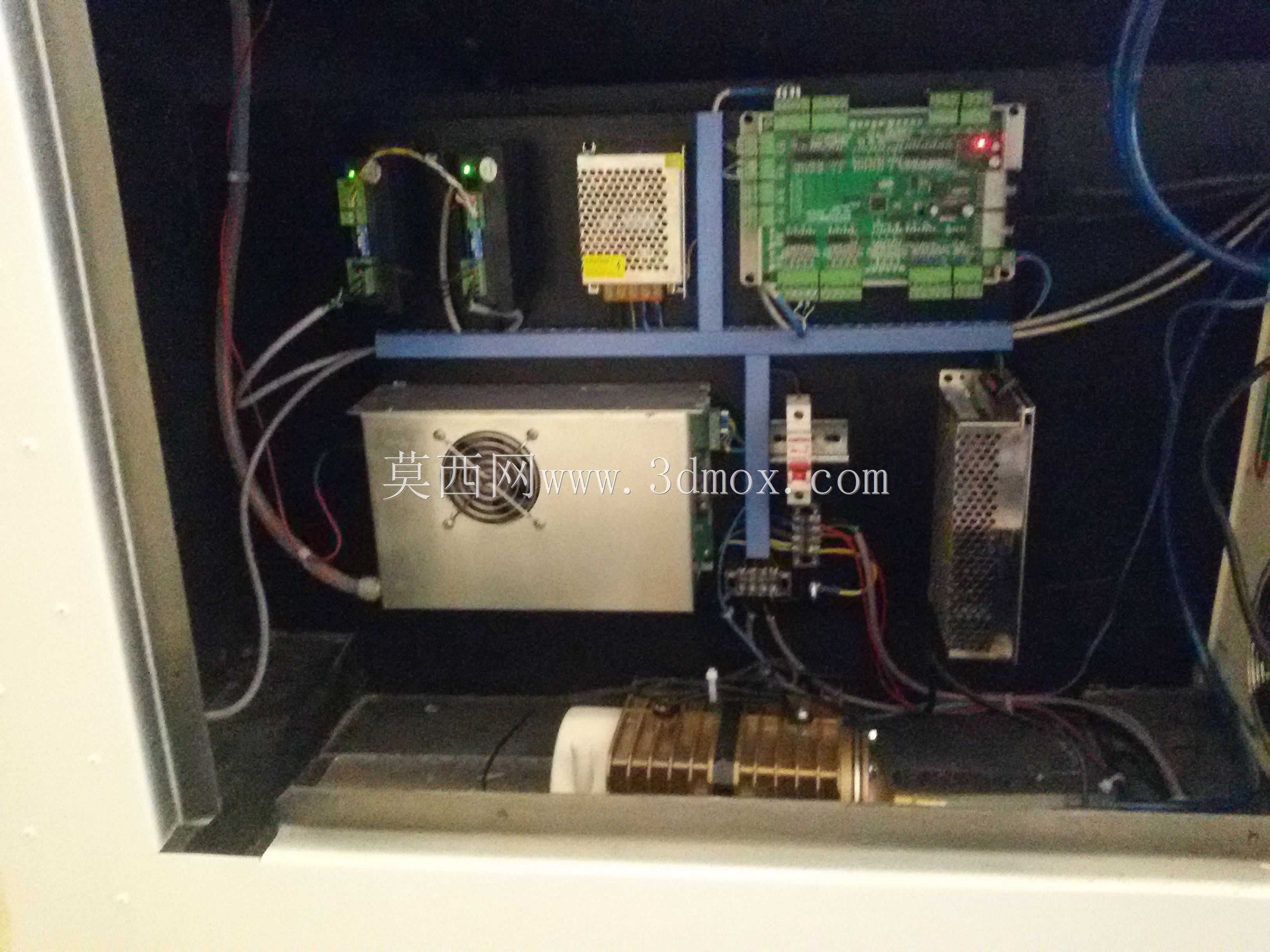

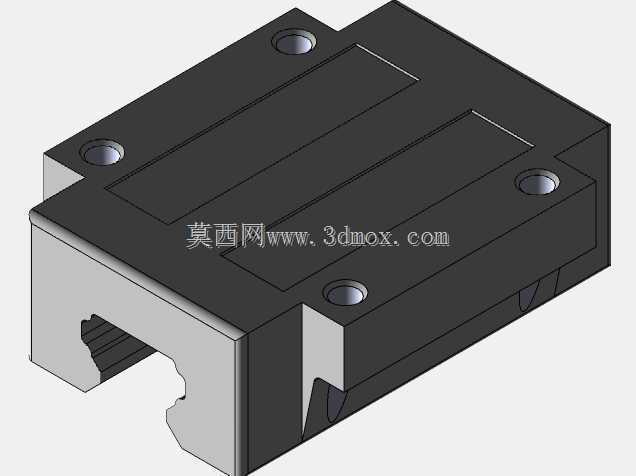

这款设备主要面向非金属板材的加工场景，常见于广告制作行业的亚克力切割、皮革布料裁切、工艺礼品雕刻、竹木材质雕花等作业环节，适配中小批量加工门店与小型加工厂的日常生产需求，可覆盖多数常规幅面的非金属加工任务，无需频繁拼接板材就能完成整版工件加工。设备的核心作业部件为横置安装的100W功率激光管，安装腔采用开放式分层结构设计，上层预留激光管的固定与走线空间，激光管通过两端可调支撑座固定，可根据光路校准需求微调俯仰与水平角度，保证激光束输出路径与横梁导轨平行，避免长期作业后光路偏移导致的切割面斜度、雕刻深浅不均问题。腔体内部预留了水冷管路的走线空间，可适配激光管工作时的恒温冷却需求，避免功率衰减与管体过热损坏。设备的外形幅面为1600mm×1000mm，对应加工台面的有效作业范围，机架采用整体折弯钣金焊接结构，底部预留支撑脚安装位与排风接口安装孔，安装时需保证台面水平度误差在每米0.1mm以内，避免横梁运行时出现卡顿、走位偏差。机架正面预留的圆形开孔为除尘排风接口，可外接工业除尘设备，将加工产生的烟气粉尘直接排出作业区域，减少烟尘对光学镜片的污染，降低镜片维护频率。设计时将激光管安装腔与加工台面做了分隔处理，避免加工产生的碎屑飞溅到激光管表面造成管体刮花或散热受阻，腔体两侧预留检修开口，日常更换激光管、校准光路时无需完全拆解上盖，可直接从侧部操作，降低后期维护的拆装工作量。横梁传动部分的安装基准面与激光管安装腔为一体加工成型，可保证导轨安装的平行度与直线度，减少运行时的抖动误差，保证切割与雕刻的精度稳定性。设备的电气安装腔预留于机架侧部，可放置激光电源、主控板等电气元件，走线槽与激光管腔做物理分隔，避免高压线路与水冷管路交叉，降低漏电、管路漏水导致的电气故障风险。
