复古轮式仿古火炮结构三维造型

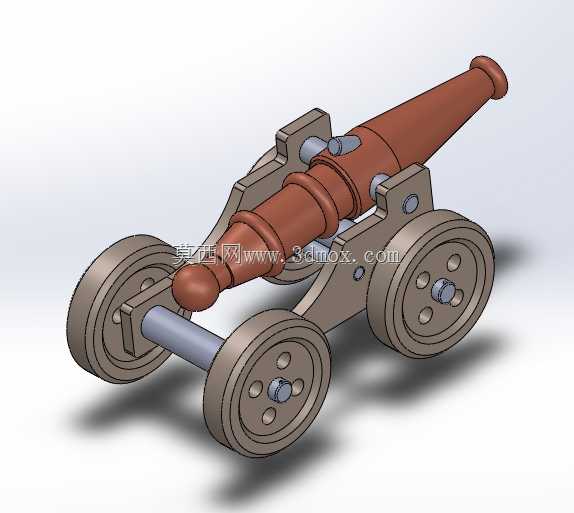

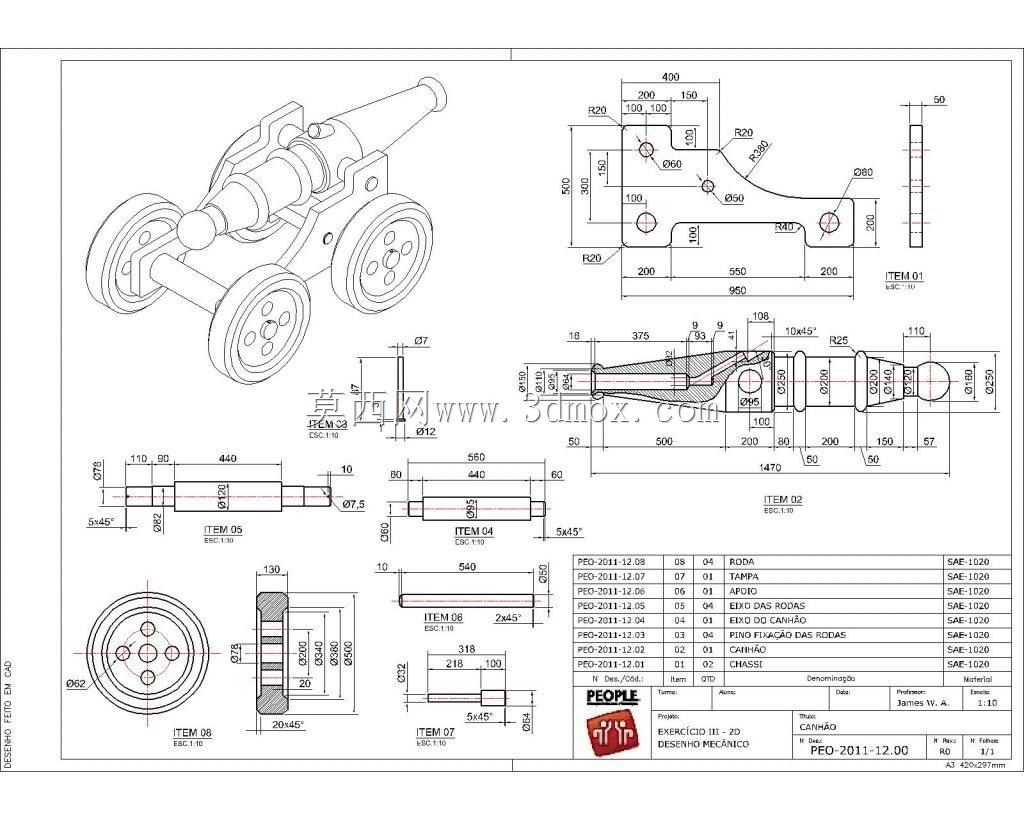

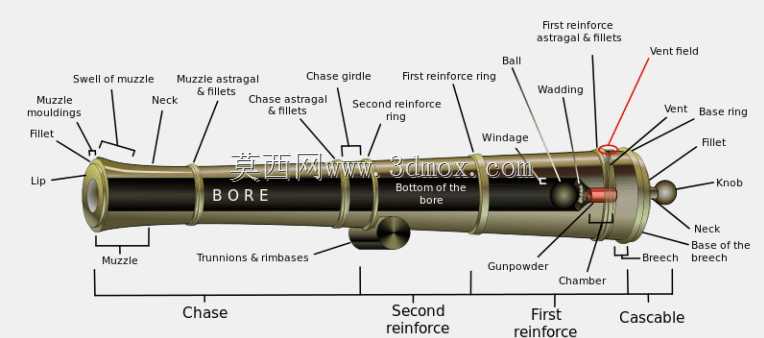

该仿古轮式火炮造型还原了近代前膛火炮的典型结构特征，可应用于文旅场景仿古展品制作、复古工艺摆件开发、历史题材教具生产等领域，也可作为机械结构逆向建模的参考案例，帮助从业者理解早期轮式支承类军械的受力传递逻辑。从功能特性来看，整套结构分为炮身与炮架两大部分，炮身采用前粗后细的锥筒造型，炮尾设置球状堵头结构，对应早期火炮的药室封闭设计，炮身外壁分布多道环形加强箍，用于抵消发射时的膛压径向扩张力，箍带位置对应炮架的支承点位，保证炮身架设时的受力均匀。炮架部分采用双侧板式支承结构，两侧架板通过横向销轴连接固定，架板上开设的轴孔分别对应炮身俯仰调节销轴、轮轴安装位，其中炮身与架板的连接销轴预留了转动间隙，可实现小范围的俯仰角度调整，还原早期火炮的射角调节逻辑。行走部分采用四轮布局，前后轮轴分别穿装在两侧架板的下端轴孔内，每个轮体采用多辐条镂空结构，轮心设置轴套与轮轴配合，轮轴两端加装轴端挡盖结构，防止轮体在移动过程中发生轴向窜动，轮体与架板之间预留了足够的转动间隙，保证推行过程中轮体不会与架板发生运动干涉。设计过程中优先还原了古火炮的结构比例，炮身总长度与炮架长度的比例控制在1.2:1左右，炮身轴线距离地面的高度适配成年人观展的视线高度，若用于1:1等比例展品制作，整体安装边界的宽度不超过两侧轮体的外端面间距，长度不超过炮口前端至炮尾后方的架板末端距离，安装时仅需保证放置平面的平面度公差在每米2mm以内，即可保证整套结构放置稳定，不会出现倾翻风险。架板的厚度根据整体缩放比例调整，若用于桌面级摆件制作，架板厚度可控制在5-8mm，保证结构强度的同时兼顾造型的精致感，轮体与轮轴的配合采用间隙配合，既保证轮体可灵活转动，又不会出现松旷晃动的问题。整套造型的结构拆分逻辑清晰，各零件之间的装配关系明确，没有出现冗余的干涉结构，可直接用于3D打印手板制作、铸造模具开模参考，也可作为结构教学中装配约束、运动仿真的练习案例，帮助建模从业者熟悉对称类结构、轴孔配合结构的建模思路，理解轮式支承结构的载荷传递路径，即炮身的自重与载荷通过支承销轴传递到两侧架板，再通过架板传递到前后轮轴，最终通过轮体传递到支撑平面，各受力节点的位置设置均符合简支梁的受力优化逻辑，减少了不必要的结构应力集中。
