异形密封垫片轮廓结构设计

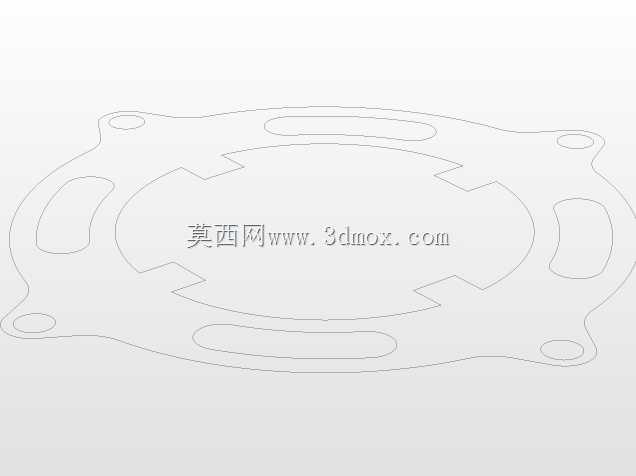

　　该结构件属于平面密封类零件，整体采用薄型平板轮廓设计，主要用于两个对接壳体、端盖或法兰结合面之间，填补结合面微观不平度，阻断介质沿结合面的泄漏通道。从轮廓形态看，零件外边界并非规则圆形或矩形，而是随被密封腔体的外形延展，形成多处圆弧过渡与局部凸耳结构；四个角位附近布置有圆形通孔，用于穿过连接螺栓，在装配时实现周向定位与压紧。

　　在实际设备中，这类垫片常见于泵体、变速箱壳体、气缸端盖、液压阀块以及小型动力装置的结合面。装配后，螺栓预紧力通过垫片均匀传递到密封区域，使垫片材料产生适度弹性或塑性变形，贴合两侧金属加工面。中部大面积区域对应腔体内部空间，因此垫片内轮廓需要避开运动部件、油道、气道或装配凸台，不能在紧固后侵入工作腔。图中内圈带有多处凹凸折线与圆弧组合，这种轮廓通常是按照配对壳体的止口、加强筋和内部零件包络线反向确定的。

　　设计时首先要锁定安装边界。外轮廓不能超出壳体结合面，否则会影响外观或与相邻零件干涉；内轮廓又必须留有足够密封宽度，尤其在压力较高、介质渗透性较强的工况下，密封带过窄会导致局部比压不足。四个角部孔位承担定位作用，孔中心距需要与螺栓分布严格一致，孔径通常略大于螺栓直径，以补偿加工误差和装配偏差，但间隙不能过大，否则垫片在受压时容易蠕变移位。

　　轮廓上的长圆形凹槽或凸台区域，应结合配对零件的表面特征理解。若垫片为单层平面件，这些线条可能表示避让区、压痕区或与壳体筋位对应的边界；若实际生产采用冲压、切割或模切工艺，则外形应尽量减少尖锐转角，避免应力集中和裂纹扩展。图中多处采用平滑圆弧连接，能够改善应力分布，也便于水刀、激光、冲裁等加工方式连续走刀。

　　从密封功能看，垫片的厚度选择与结合面平面度、螺栓数量、工作压力和材料特性相关。较厚垫片更容易补偿表面不平，但在高负荷下松弛量也更大；较薄垫片尺寸稳定，但对结合面加工质量要求更高。对于频繁拆装的设备，孔位周围应保留足够承压面积，防止螺栓压紧时把孔边压溃。对于存在温度循环的部位，轮廓还应考虑热膨胀差异，避免垫片在长孔或窄桥位置产生折皱。

　　建模过程中，平面轮廓可先依据壳体结合面投影建立外边界，再按内部腔体包络向内偏置形成密封带。螺栓孔位置应以装配基准为约束，保证孔位与配对件同轴。局部窄颈位置需要重点检查宽度，过窄区域在运输和装配时容易扭曲，受压后也容易形成泄漏通道。完成三维结构后，应在装配状态下进行干涉检查，确认垫片不与螺栓头、定位销、加强筋或内部运动件接触。

　　该类零件虽然结构简单，但对设备可靠性影响直接。密封失效往往不是整体强度不足，而是局部压紧力不均、轮廓避让错误或孔位偏差造成的。合理的异形轮廓能够在有限结合面内兼顾密封宽度、螺栓布局和腔体避让，使装配后的结合面在全周范围内形成连续、稳定的密封屏障。
