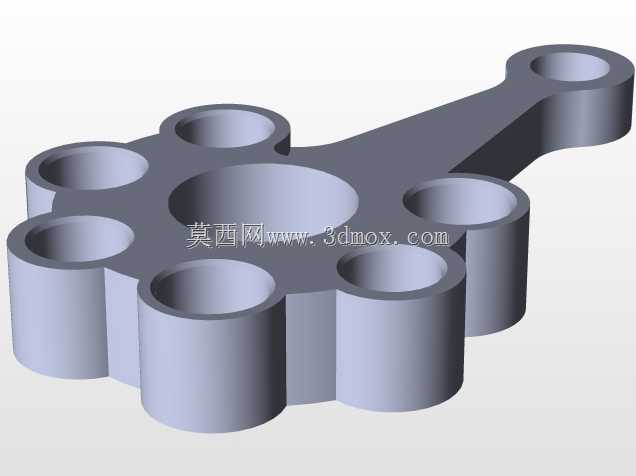

多孔联动机械传动连接支架结构

　　该多孔联动支架属于小型机械传动系统中的核心连接构件，整体采用一体化铸造成型后精加工的工艺思路，基体为扁平延展式异形板体，板体下方沿各孔位同轴延伸出等高度的圆柱套筒，所有套筒下端面保持共面，作为整机装配时的贴合安装基准面，无需额外加装调整垫片即可保证各铰接轴的轴线平行度，降低装配累计误差。构件共设置八处同轴通孔，其中板体中心位置为大直径中心孔，主要用于穿设主轴或者安装中心回转轴承，承担整个联动机构的回转基准功能；中心孔周边均匀分布六处等直径中小孔，用于铰接多根平行布置的传动连杆，每一处孔位均可独立安装销轴与对应连杆形成转动副，周边孔位围绕中心孔呈环形排布，可将输入的回转运动同步分解为多路直线或者摆动输出，常见于多工位平行夹爪、

　　小型行星联动机构、轻工包装设备的分料推送单元以及通讯终端装配工装的同步顶升模组中；板体最外侧延伸出一处狭长悬臂，悬臂末端单独设置一处铰接孔，该孔位与中心孔的中心距远大于周边孔的分布半径，用于连接长行程驱动摆臂，可将驱动端的小角度摆动放大为末端执行件的大行程动作，悬臂与主板体衔接位置做了加宽过渡处理，避免长期交变载荷下出现应力集中断裂。从安装边界来看，整个构件的外轮廓在主板体区域近似圆形分布，最大径向尺寸由周边六个套筒的外圆共同限定，狭长悬臂沿单侧向外延伸，装配时需要在悬臂摆动行程范围内预留足够的避让空间，避免周边机架与运动中的摆臂发生干涉；所有套筒的内孔均设计为统一的基准孔径，可适配同规格的标准销轴或者微型滚动轴承，

　　孔口位置预留有倒角，既方便压装轴承时导向，也可去除加工毛刺避免划伤配合面。板体上表面与套筒上端面衔接处做了圆角过渡，在不增加整体壁厚的前提下提升了板孔结合位置的结构刚度，构件整体壁厚均匀，铸造时可实现金属液平稳充型，减少缩孔、气孔等铸造缺陷，后续精加工仅需对各套筒下端面、内孔配合面进行铣削和铰孔加工即可满足使用精度要求，加工工序简洁，适合中小批量零配件生产。在实际设备运行过程中，该支架通常作为多路联动动作的中间传动载体，驱动端的动力输入到末端悬臂铰接点后，板体可绕中心孔做小范围回转，带动周边六个铰接点同步产生位移，进而驱动多组执行构件完成同步开合、同步夹持或者同步顶升动作，相比采用多组独立连杆分别驱动的方案，

　　该一体化支架的传动同步性更好，各输出点的动作一致性误差可控制在很小范围内，不需要额外加装同步校正结构，能够有效简化设备的整体传动链路，减少零配件数量，降低后期运维的故障点。设计阶段建模时需要重点核对各孔位的中心距公差，相邻孔位的位置度偏差会直接影响连杆传动的卡滞情况，同时要校验悬臂在最大载荷下的挠曲变形量，若悬臂刚度过低会导致末端动作行程出现偏差，可根据实际负载情况适当调整悬臂的截面厚度或者在悬臂侧面增设加强筋，在控制整体重量的前提下满足长期往复运动的强度要求。
