通讯设备异形安装固定钣金支架

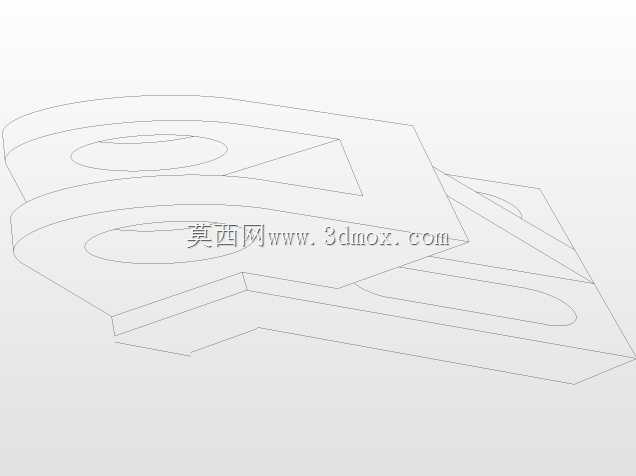

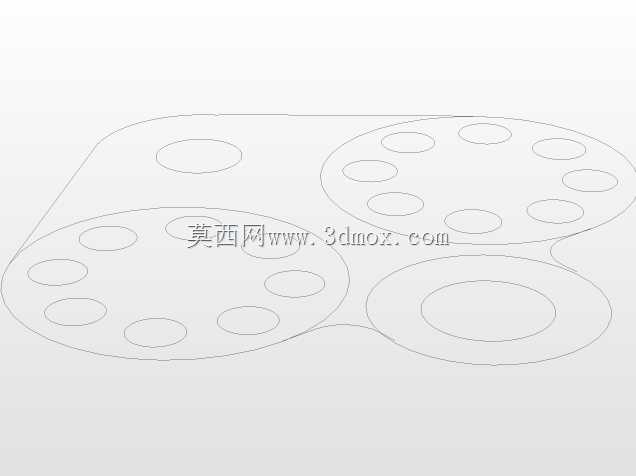

　　这套异形钣金折弯支架的结构设计，最初是面向通讯机房内部走线、终端设备壁挂以及弱电井内通讯模块的临时固定场景展开的，现场施工时经常遇到墙面预留孔位不统一、通讯终端背部安装孔间距偏差大、狭小井道内无法使用标准平直挂架的问题，常规等边角钢支架要么需要现场二次切割打孔，要么折弯角度无法贴合不规则的安装基面，施工人员往往要在现场反复修配，既耽误布线工期，也容易在镀锌构件上现场施焊破坏防腐层。这套构件在轮廓规划阶段就没有采用规则矩形板的思路，而是顺着现场常见的三类安装基面做了随形轮廓：一侧延伸出带椭圆长圆孔的搭接边，用来适配墙面预埋螺栓的孔位偏差，长圆孔的调节行程覆盖了现场最常见的正负十五毫米孔距误差，安装时不需要重新在混凝土墙面打孔，

　　仅靠滑移调整就能对准固定点；中部的折线折弯并非单纯为了造型，每一道折弯棱线都对应受力方向做了加强，平板钣金如果跨度超过两百毫米，挂载通讯终端时很容易出现板面颤振，沿受力垂直方向压出折弯筋之后，同等板厚下的板面抗弯刚度可以提升三倍以上，不需要额外焊接加强筋就可以控制挂载后的变形量。构件另一端的异形收边轮廓，是为了避让通讯终端背部凸出的接线端子与射频接头，很多壁挂式通讯网关、光纤收发器的背部接头会向外突出二十到三十毫米，如果使用平直贴墙的挂板，接头会直接顶在墙面上，forced 使线缆出现极小的折弯半径，长期使用后光纤纤芯容易出现微弯损耗，射频馈线的接头处也会因持续应力出现松动。这套支架在对应接头的位置直接切出了内凹的避让区域，

　　设备挂装之后接头与墙面之间留出了足够的走线空间，线缆可以自然顺向引入桥架，不需要刻意掰动接头调整走向。从安装边界来看，这套支架的整体外轮廓控制在三百毫米以内，折弯后的最大凸起高度不超过六十毫米，在弱电井这种侧边间距往往不足两百毫米的狭小空间内，不会挤占相邻线缆的敷设通道，板件边缘全部做了折边处理，没有裸露的锐边，施工人员在井道内徒手操作时不会被镀锌板切口划伤。板面的开孔布局也兼顾了不同规格通讯设备的挂装需求，除了两端的主固定孔，中部预留的多个小孔既可以用自攻螺丝固定小型光纤终端盒，也可以用扎带穿过孔位捆扎多余的尾纤与跳线，实现一件支架同时完成设备固定与局部理线的功能。设计过程中对折弯工序的工艺性也做了同步校验，

　　所有折弯线都避开了开孔边缘，孔边到折弯线的距离大于两倍板厚，折弯时不会出现孔位拉伸变形的问题；异形外轮廓的所有转角都设置了工艺圆角，激光下料时不需要频繁急停转向，既减少了下料时的毛刺生成，也避免了尖角位置的应力集中，在长期挂载设备、受到机房通风管道振动影响时，尖角处不会出现疲劳裂纹。针对户外通讯机柜侧面的安装场景，支架的搭接边还预留了接地螺孔的安装位置，现场施工时可以直接将接地端子压接在支架与机柜柜体之间，不需要额外单独制作接地支耳，保证整个挂载构件都处于机柜的等电位连接范围内，避免雷电感应电流在支架与设备之间形成电位差。和现场常用的自制角铁支架相比，这种随形钣金件不需要焊接工序，全部靠折弯成型，镀锌层的完整性可以得到保证，在潮湿的地下弱电井环境中使用，防腐寿命远高于现场焊接后补刷油漆的构件。不同通讯站点的安装条件差异很大，有的站点墙面是实心混凝土，有的是轻钢龙骨隔墙，还有的是机柜立柱方钢，这套支架的长圆孔与多位置固定孔，适配了膨胀螺栓、自攻螺丝、方钢卡箍三种不同的固定方式，结构工程师在建模时把每一处安装位的操作空间都做了校核，扳手在锁付螺栓时不会和折弯边发生干涉，现场安装不需要特殊工具，普通通讯施工人员按常规流程即可完成固定，后期设备更换时，支架的通用孔位也可以兼容不同尺寸的替代终端，不需要随设备一起拆换支架，减少了站点改造时的物料损耗与施工工作量。
