铰接式叉形管座连接构件

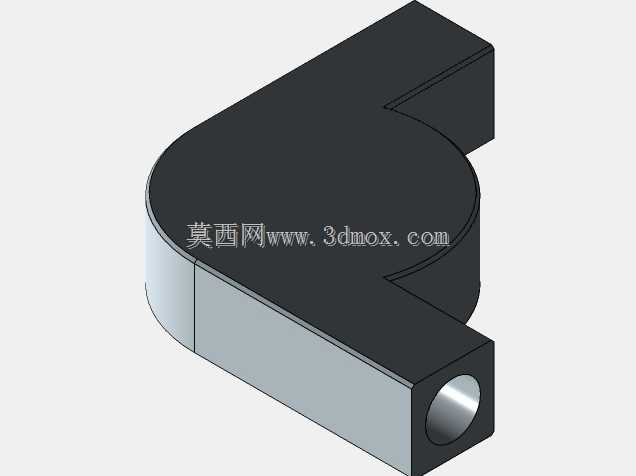

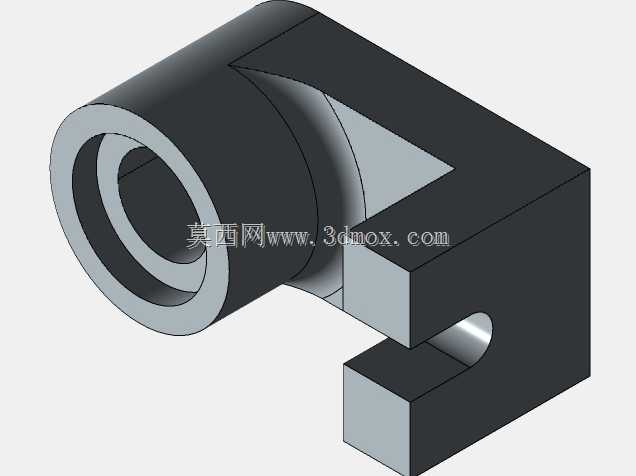

　　该构件属于机械传动与管路支撑系统中常用的铰接式连接支座，整体采用一端圆筒轴套、另一端叉形夹座的复合结构，在设备布局里承担径向承载、角度补偿与销轴铰接的多重作用。圆筒段为带台阶的空心轴套结构，内孔可穿入导向轴、活塞杆或管路，外壁的环形台阶既增强了筒体抗弯刚度，也可作为轴向定位面，限制配套衬套或挡圈的窜动。叉形夹座部分由上下平行的两个夹爪构成，夹爪之间预留开口槽，槽内可嵌入配对的连杆耳板，夹爪上同轴加工销轴孔，穿入销轴后即可形成转动副，允许被连接件在一定角度范围内摆动，补偿装配误差与运行中的相对位移。

　　从实际工况看，这类零件广泛出现在气动液压执行机构末端、连杆机构铰接点、可调管路支撑、工装夹具定位端以及小型自动化设备的摆臂连接位置。圆筒端负责与轴类或管类零件形成稳定配合，叉口端负责与外部耳板铰接，两者结合后把“固定支撑”和“活动连接”集成在同一零件上，减少了中间转接件数量，也缩短了装配链累积误差。设计时圆筒内孔与销轴孔的轴线呈空间垂直关系，建模过程中需要重点保证两孔中心距、叉口对称度以及夹爪端面与销轴孔的垂直度，否则装配后会出现销轴别劲、连杆卡滞或局部应力集中。

　　结构细节上，圆筒与方块基体之间采用圆滑过渡相接，避免直角相交造成的应力突变；叉口根部保留足够实体厚度，承受销轴传递的剪切与弯矩；夹爪外侧为平直加工面，便于铣削时装夹找正，也可作为安装基准面。销轴孔贯穿上下夹爪，孔口未做复杂沉孔，适合直接装入销轴并配合开口销或卡簧限位。圆筒内孔为贯通形式，既可以减轻零件自重，也能满足穿杆、走线或通流需求，孔壁厚度按常规支撑载荷选取，兼顾强度与材料成本。

　　外形尺寸方面，零件整体呈L形块状布局，圆筒轴向长度约占总长的一半，叉座宽度与圆筒外径接近，便于在紧凑空间内布置；安装边界上，圆筒外圆需要预留与配合件的径向间隙，叉口开口宽度要容纳耳板厚度并留出少量侧向间隙，销轴孔两端需保证销轴装入后不与周边护罩、管线发生干涉。三维建模时先拉伸主体方块，再叠加圆筒并合并实体，随后切除叉口槽与内孔，最后对相交棱边做过渡处理，能够保证特征树清晰、后续修改孔径或槽宽时参数联动顺畅。该结构兼顾了轴套的导向能力与叉座的铰接能力，适合作为中等载荷下的通用连接支座使用。
