四通式管路连接接头结构设计

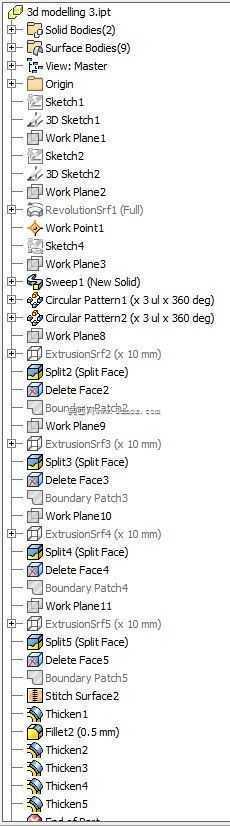

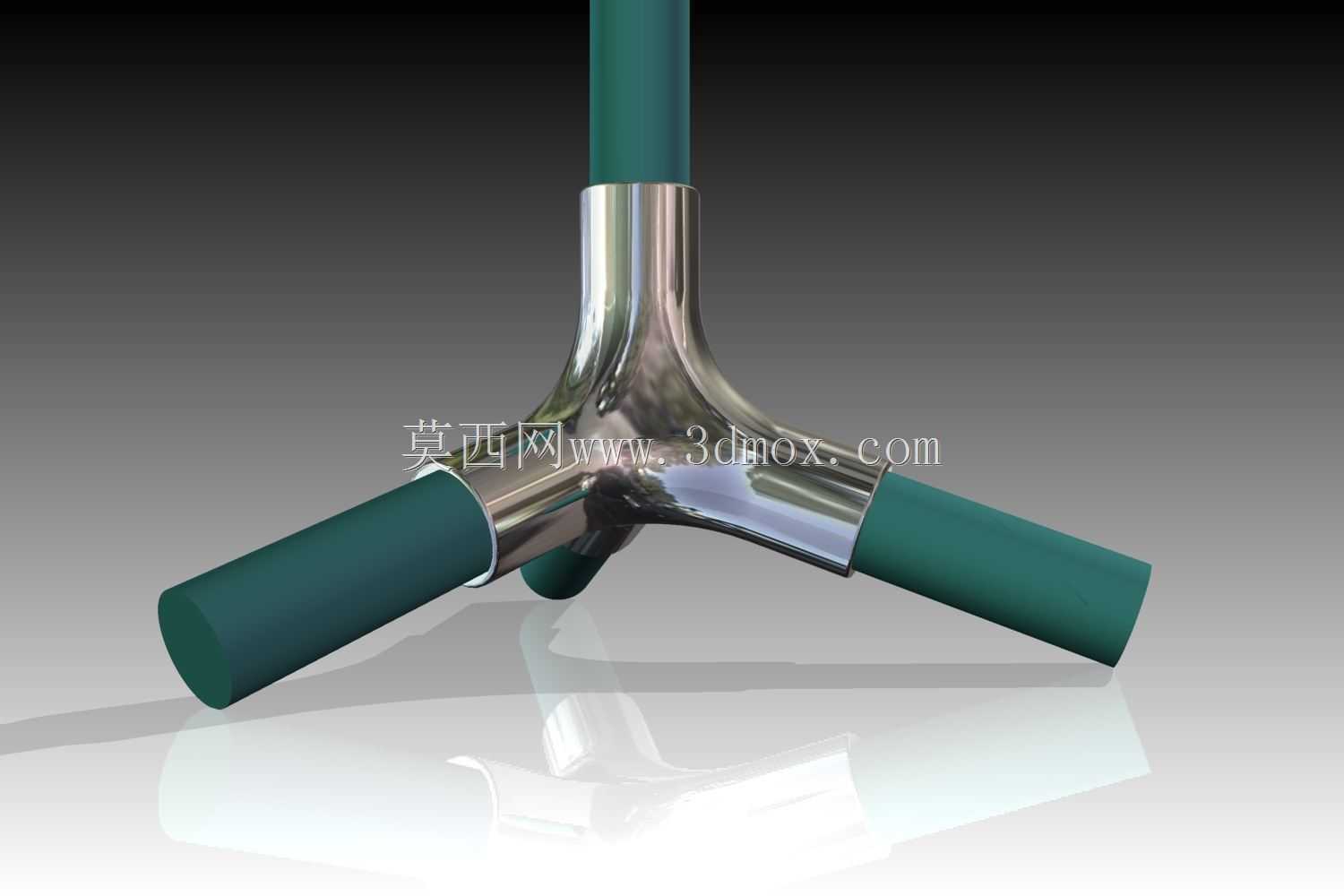

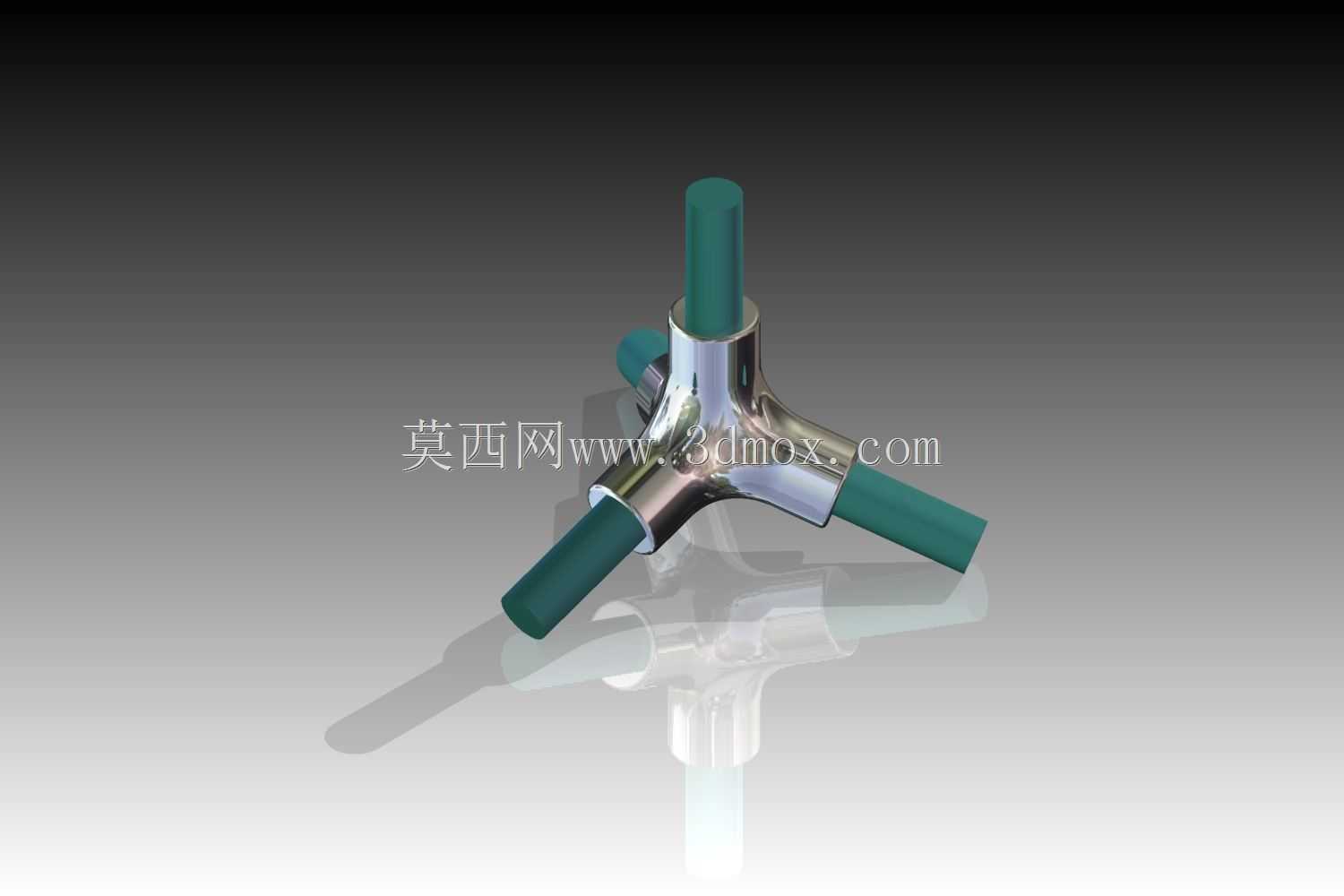

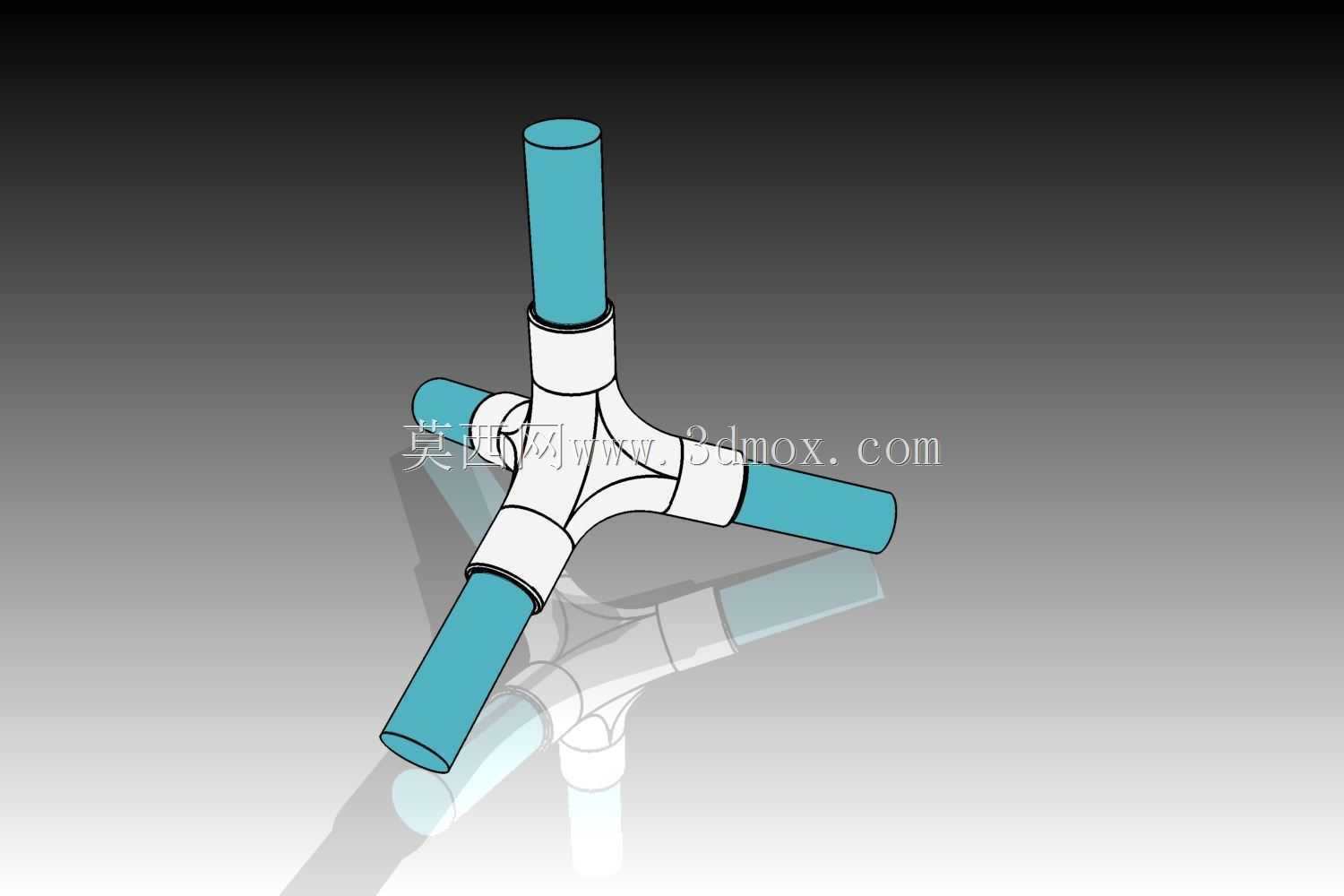

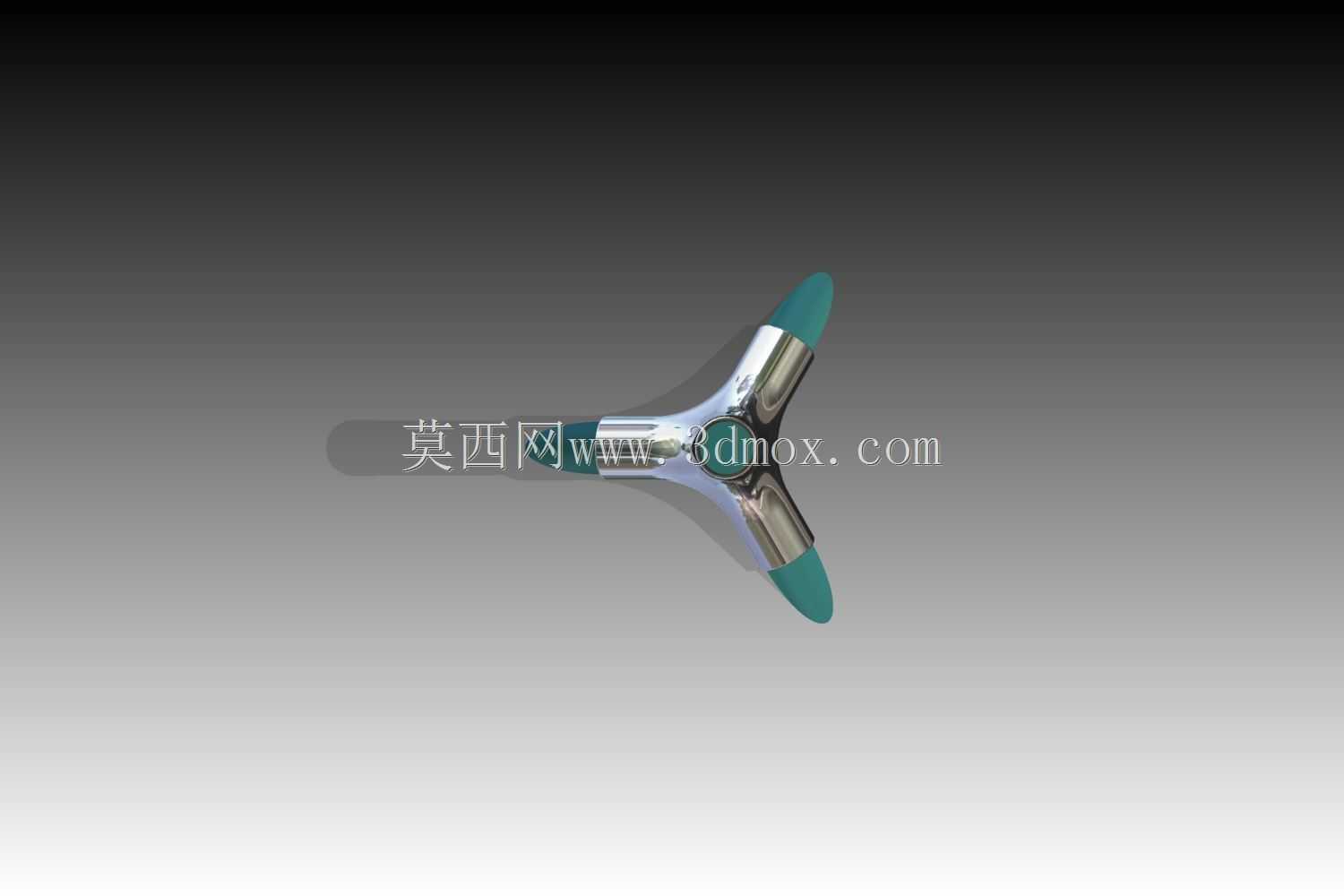

这类四通接头主要应用在多支路流体输送管路系统中，常见于化工流体输送、民用给排水、气动控制回路、小型液压支路等场景，作用是在单节点位置实现四个方向的管路连通，完成流体的分流、合流或者流向切换，相比多个两通接头拼接的方案，能减少管路连接节点数量，降低泄漏风险，同时缩减管路排布占用的空间。从结构设计来看，接头主体采用一体化锻压成型的金属基体，四个连接端呈空间十字正交分布，相邻连接端轴线夹角保持90度，基体内部流道做圆弧过渡处理，避免直角转折造成的流体阻力骤增，减少流道内的介质滞留死角，降低含杂质介质输送时的堵塞概率。每个连接端的外壁都做了防滑滚花或者卡套定位台阶，适配硬管插接、卡套压接、软管套接等多种连接方式，端部的密封面预留了密封件安装槽位，可搭配O型圈或者密封垫片实现端面密封，满足不同压力等级管路的密封要求。设计过程中首先要确定适配的管路通径，根据通径匹配接头主体的壁厚，承压等级在1.6MPa以下的场景，基体壁厚可控制在2-3mm，若应用在高压气动或者液压回路中，壁厚需要根据材料抗拉强度做相应加厚，同时流道的过渡圆角半径不小于通径的三分之一，避免应力集中在流道转折位置，长期受流体压力冲击出现开裂。安装边界方面，这类接头的外接端长度需要控制在合理范围，保证管路套接或者卡套压接时有足够的配合长度，同时接头整体的外接轮廓不能超出管路排布的预留空间，四个方向的连接端同轴度公差控制在0.1mm以内，避免安装后管路出现别劲、应力集中的问题，长期使用过程中出现接头断裂或者管路脱开的故障。接头的外表面做抛光或者镀层处理，一方面提升耐腐蚀性能，适配不同输送介质的防腐要求，另一方面降低表面粗糙度，减少安装过程中对密封件的划伤，保证连接后的密封可靠性。在实际选型应用时，需要根据输送介质的特性选择对应的基体材料，输送普通水或者压缩空气可选用普通碳钢镀锌材质，输送腐蚀性化工介质则需要选用不锈钢或者工程塑料材质，同时要匹配对应管路的外径尺寸，保证连接端的配合公差在合理范围，过松容易出现泄漏脱落，过紧则会造成安装困难，甚至挤裂接头基体。
