四旋翼无人机450mm轴距机架结构

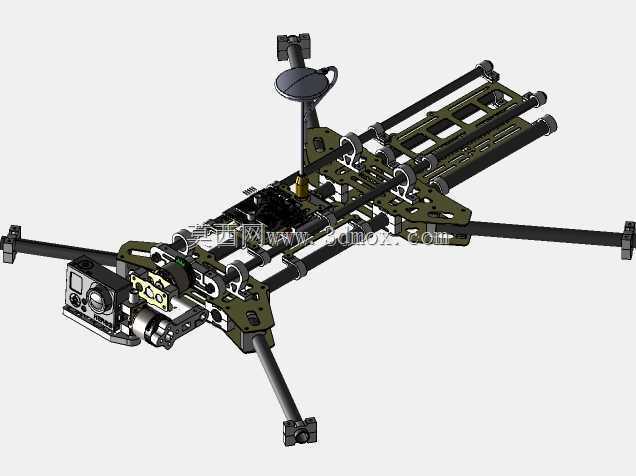

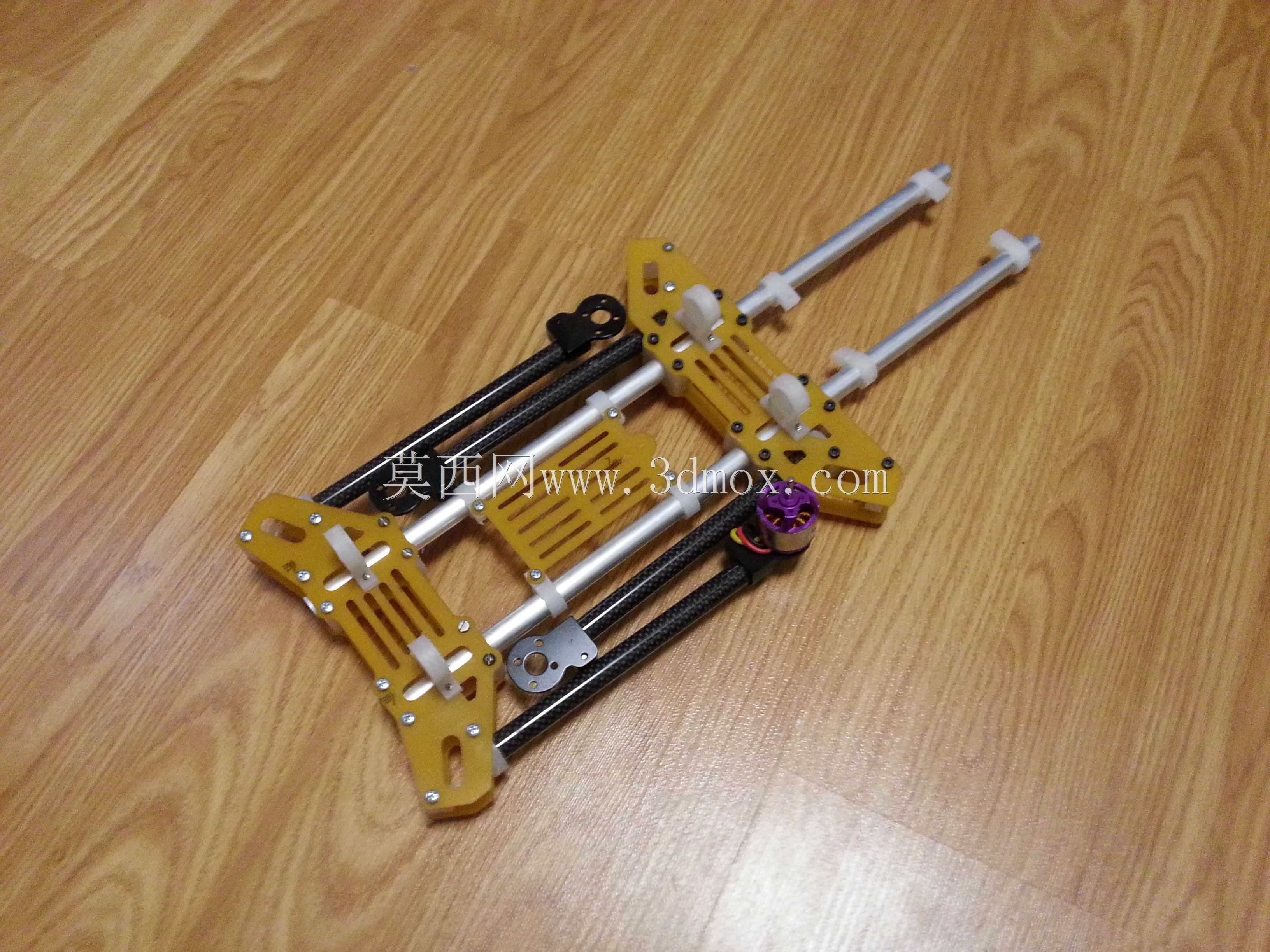

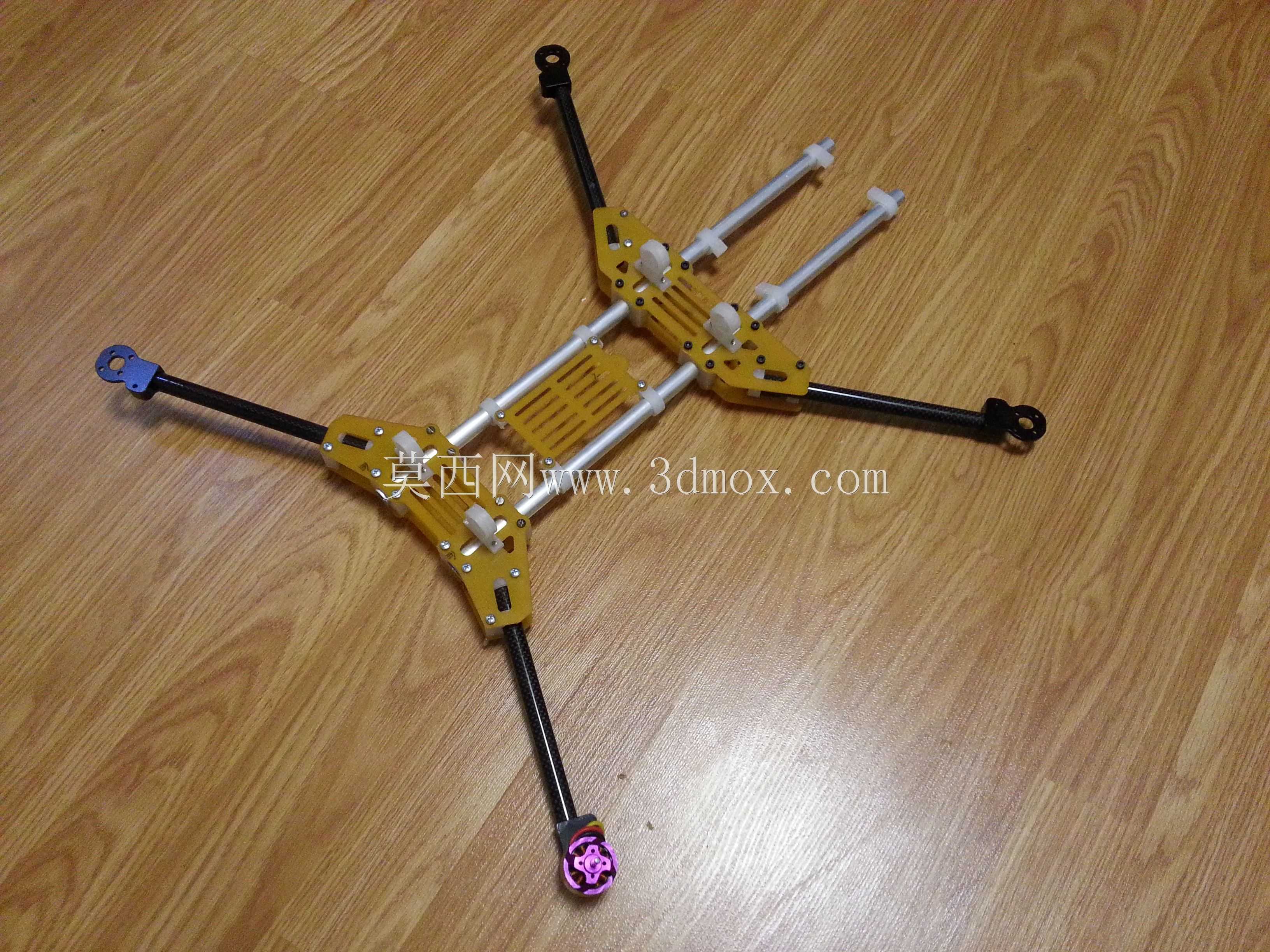

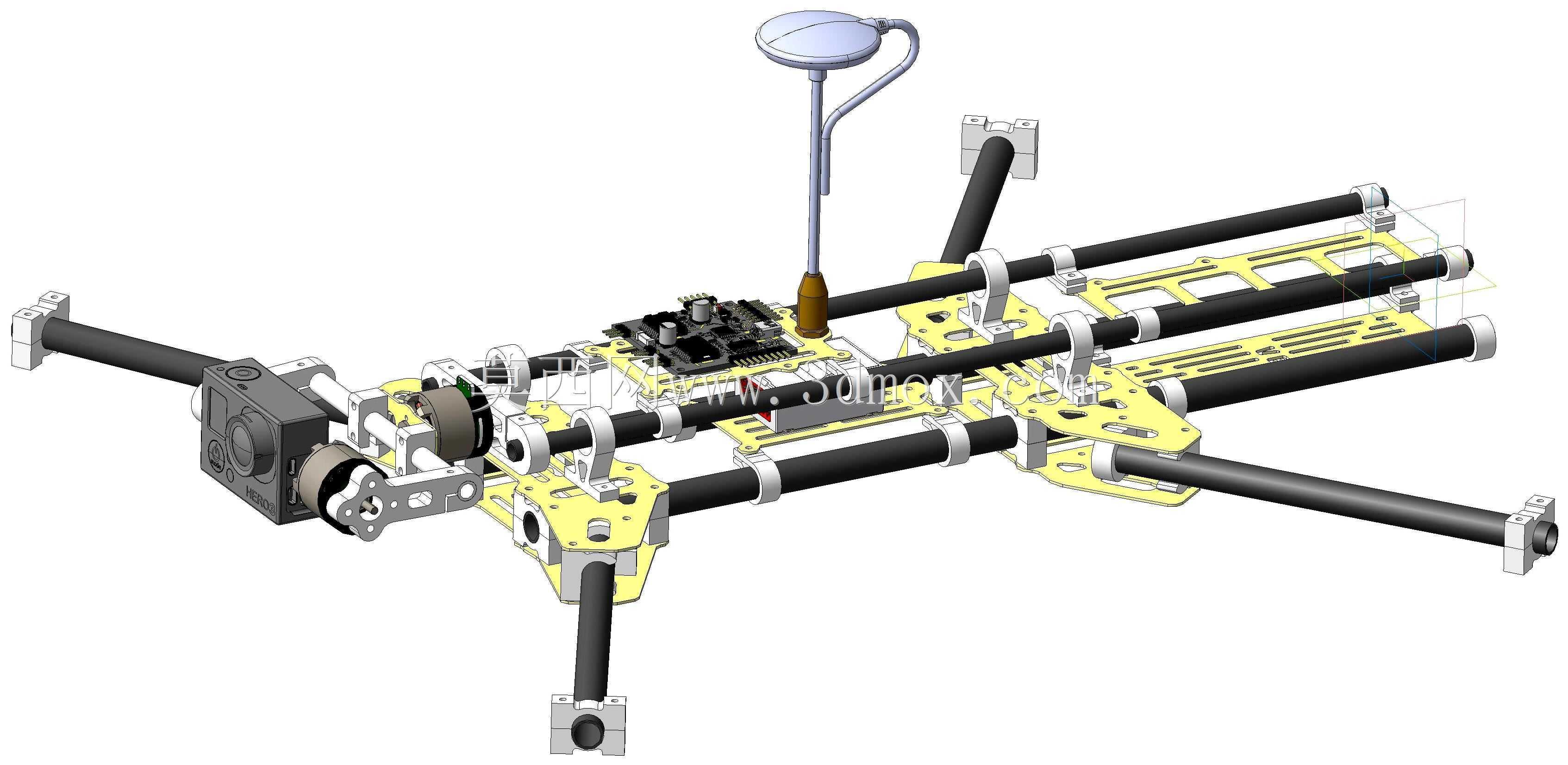

该模型呈现的是一套450mm轴距级四旋翼飞行平台机架，主体采用中心板叠层与机臂向外辐射的布局，四个机臂沿机身中心呈十字分布，形成对称的升力承载面。中心区域预留飞控、电调、接收机、电源模块及GPS支架的安装位置，板件上开设多组安装孔与镂空槽，既用于线束穿越和部件固定，也通过去除非受力区域材料降低整机自重。机臂与中心板之间通过夹持件和紧固件连接，这种结构便于在臂管受损后单独更换，同时可根据载荷需求调整夹紧位置。机架前端预留摄像或任务设备安装接口，能够挂载小型云台、图传摄像头或其他轻量化作业模块；上部GPS支架将天线抬高于机身电子设备，可减少板载线路与金属件对卫星信号的遮挡，提升飞行控制系统的定位稳定性。从实际使用角度看，这类机架常用于教学调试、航拍验证、小型巡检任务以及飞控算法开发平台。结构设计上优先考虑装配可达性：中心板分层后，电调可贴近机臂根部布置，缩短电机到电调的动力线路长度，降低线损；飞控位于几何中心附近，有利于姿态解算与振动隔离。机臂末端设计有电机安装座，安装孔位对应常见无刷电机的固定规格，下方或侧方可预留螺旋桨保护、脚架或任务吊载接口。外形尺寸方面，450mm轴距决定了旋翼之间的安全间距，可适配相应尺寸螺旋桨并在桨叶之间保留足够间隙，避免高速旋转时发生干涉。整机外轮廓边界由四臂末端、上部GPS天线和下部挂载空间共同确定，在进行收纳箱设计、地面站调试台布置或防护架加装时，需要把这些突出部分纳入包络范围。机架的受力路径也比较清晰：电机推力沿臂管传递至中心夹持区，再由上下中心板分散到整机，起落或挂载时的冲击通过臂根部连接件和板件共同承担。对于结构设计人员而言，该模型可用于检查板件孔位是否匹配标准飞控安装间距、评估电调散热空间、确认线束走向是否会与机臂或云台发生干涉；对于设备选型人员，则可据此判断电机、螺旋桨、电池和任务载荷的布置空间，以及重心是否能够落在旋翼升力中心附近。整体结构没有采用复杂曲面外壳，而是以板件、圆管、支架和标准紧固件组合实现，强调可制造性、维护便利性与后续改装余量。
