V型尾翼四旋翼无人机机架结构设计

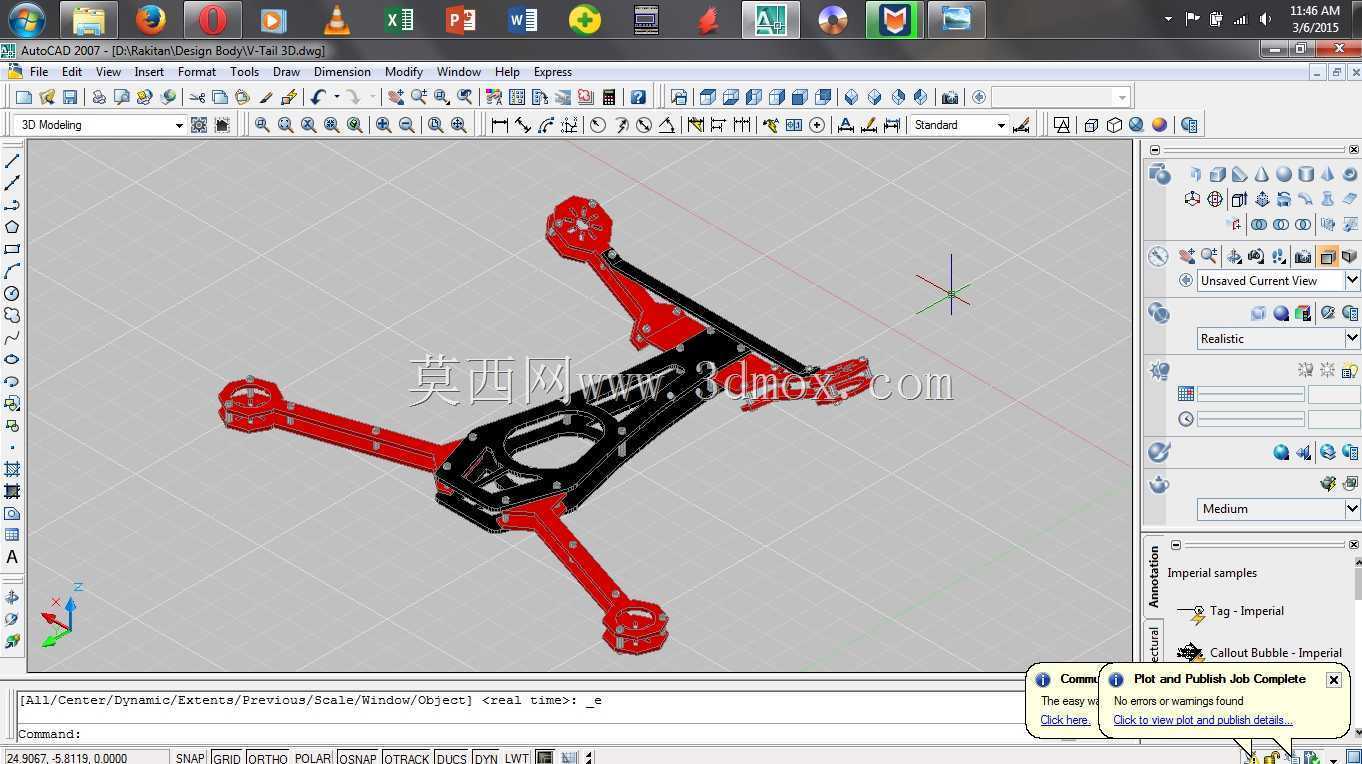

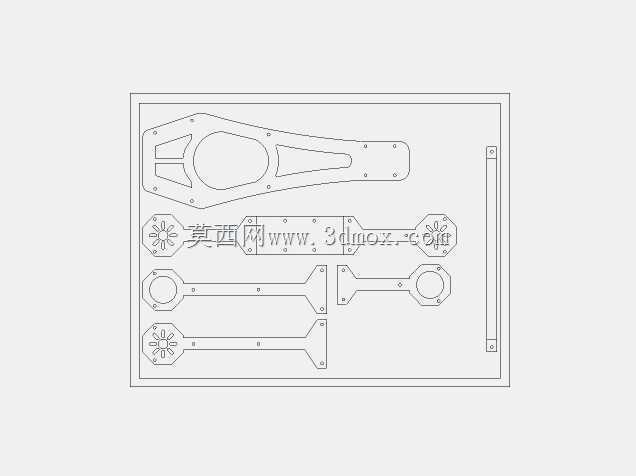

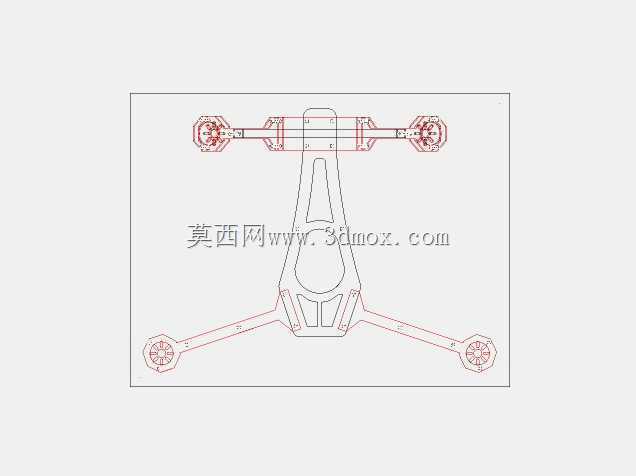

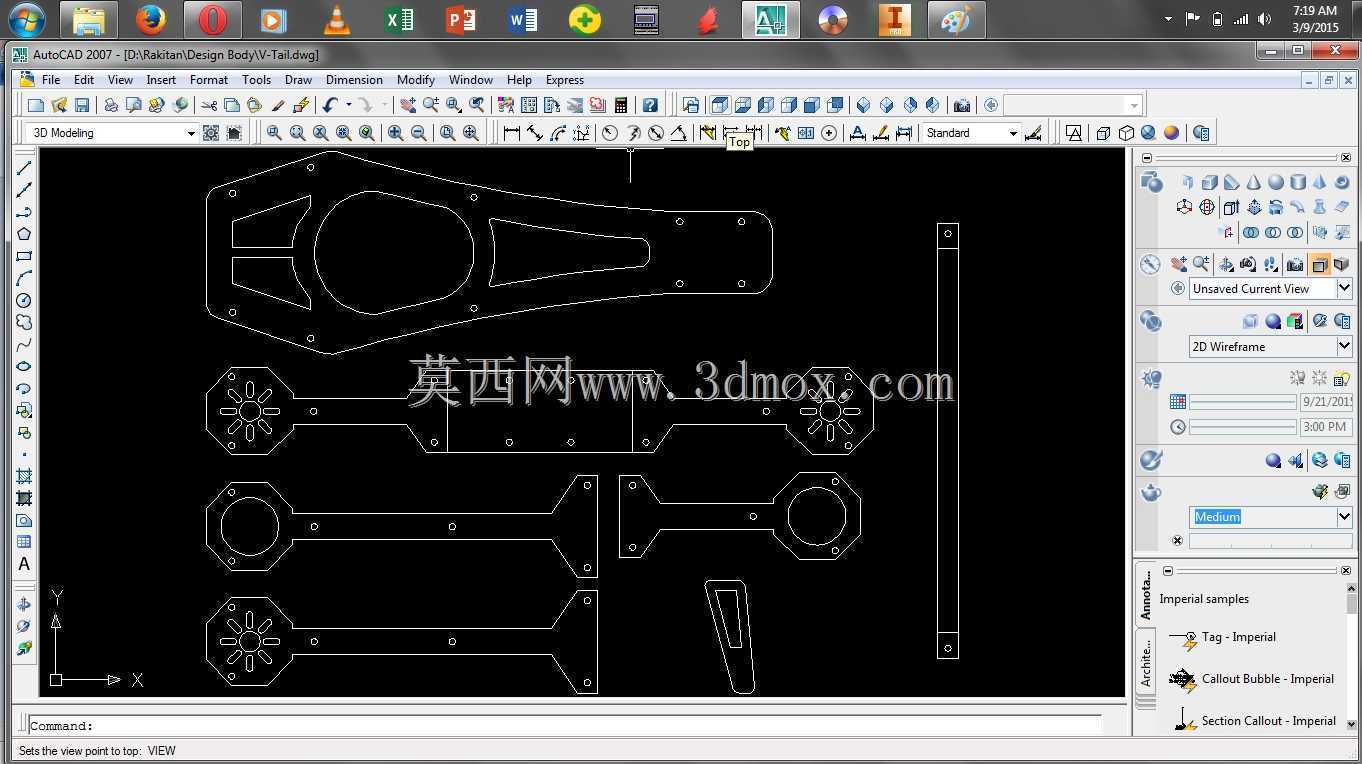

这款V型尾翼布局的四旋翼机架，在航拍测绘、户外巡检、小型航模竞技场景中都有适配空间，区别于常规十字或X型四旋翼布局，V型尾翼的结构设计能在飞行过程中优化尾部气流走向，降低前飞状态下的气动干扰，提升姿态调整的响应效率。从结构设计逻辑来看，机架主体采用分体式臂展结构，四个机臂分别对应动力电机的安装位，每个机臂末端预留了标准的电机安装孔位，孔位间距适配主流22、23系列外转子无刷电机的安装尺寸，安装面做了沉台处理，能保证电机安装后与机臂端面完全贴合，避免飞行过程中出现电机松动带来的振动问题。中心板区域做了分层镂空设计，上层预留飞控、电调、电池的安装空间，镂空结构一方面能降低整体机架重量，另一方面可以给电调、飞控留出足够的散热间隙，避免长时间飞行时电子元件积热导致的工作异常；中心板的安装孔位兼容通用飞控的安装尺寸，不管是入门级的开源飞控还是行业级的商用飞控，都能直接通过减震球挂载，不需要额外打孔修改。机臂与中心板的连接位置做了加强筋结构，因为四旋翼在做急停、转向动作时，机臂根部会承受较大的交变弯矩，加强筋的弧度经过受力优化，能分散应力集中点，避免炸机时出现机臂根部断裂的问题；机臂本身采用等强度变截面设计，靠近中心板的位置截面更厚，往电机安装端逐渐收窄，在保证结构强度的前提下尽可能降低无效重量。V型尾翼的两个延伸臂从中心板尾部斜向伸出，尾翼末端预留了小型舵机或者LED航灯的安装位，在需要做姿态辅助调整或者夜间飞行标识时，不需要额外加装固定结构。从安装边界来看，机架整体展开后机臂端的对角轴距适配8-9寸螺旋桨的安装空间，螺旋桨转动时不会与尾翼结构产生干涉，中心板的电池安装位可以适配2S到4S的常规航模锂电池，绑带预留槽的宽度兼容20mm宽度的魔术绑带，安装电池时可以根据重心需求调整电池前后位置，保证整机重心落在中心板几何中心位置，降低飞控的姿态修正负担。日常作业场景中，这款机架可以搭载轻量化的航拍相机或者气体检测模块，因为V型尾翼的布局能减少机架尾部的紊流，搭载的检测模块或者相机不会受到乱流干扰，采集的数据或者画面稳定性比常规X型机架更有优势；在航模竞技场景中，轻量化的臂展结构能提升整机的机动性，做翻滚、急转动作时的跟随响应更快。设计过程中也充分考虑了拆装维护的便捷性，机臂与中心板采用快拆螺丝固定，外出作业时如果出现机臂损坏，不需要拆解整个中心板的线路，只需要拧下对应机臂的固定螺丝就能完成更换，大幅降低外场维护的时间成本。
