多音阶排式吹口发声器具结构设计

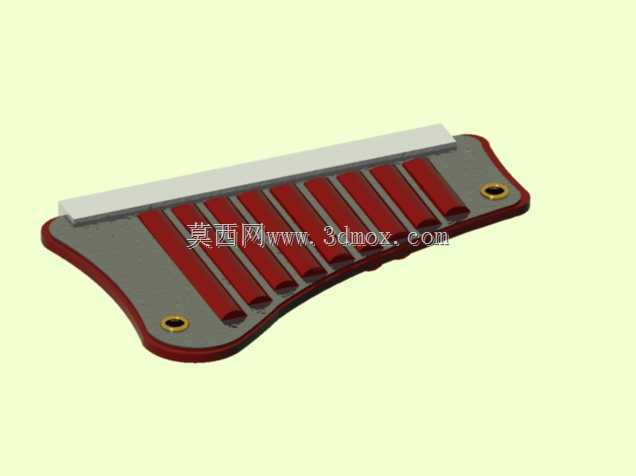

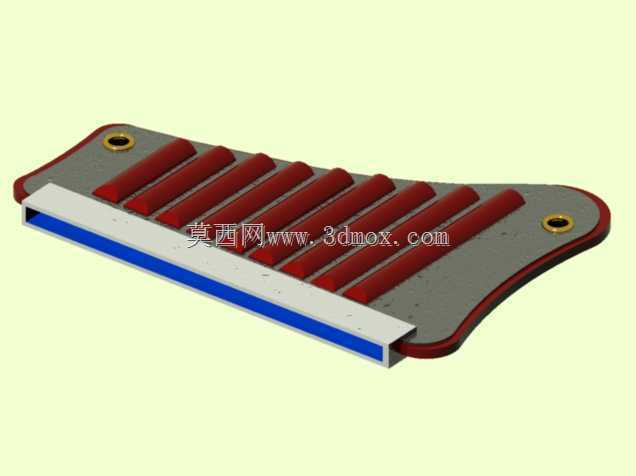

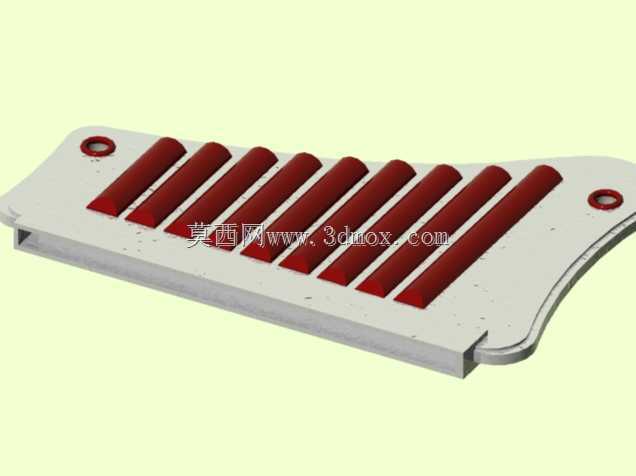

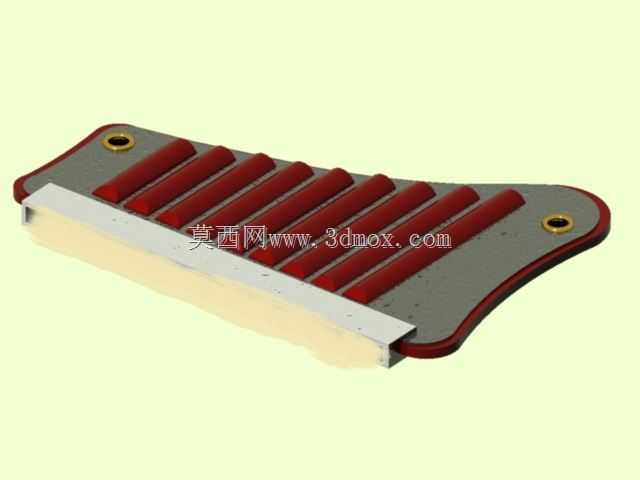

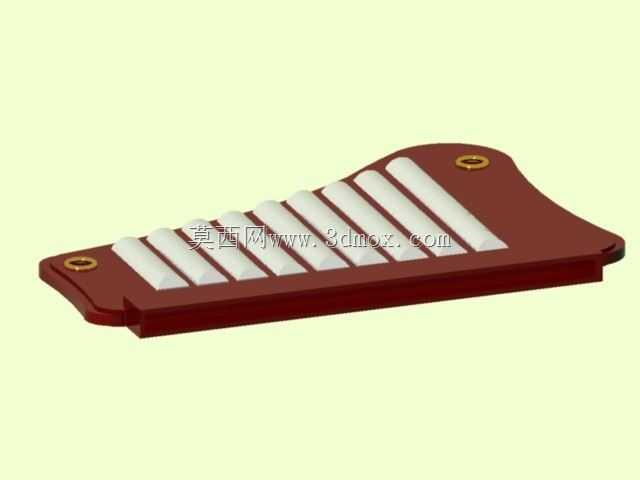

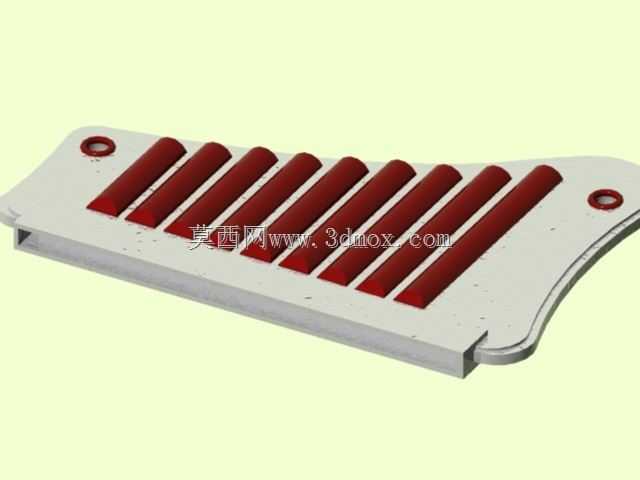

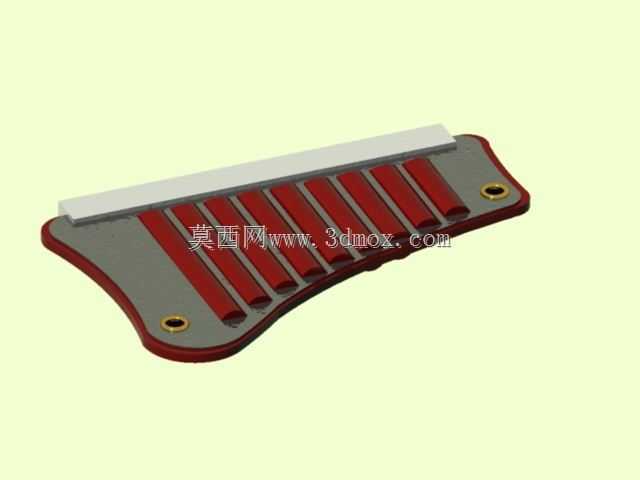

这款排式吹口哨的结构设计，核心围绕气鸣发声的气流路径优化展开，整体采用弧面流线型基座搭配等距排布的发音簧片结构，区别于传统单孔哨的单一频率输出，可通过对应不同音位的气流输入实现多音阶发声。从实际应用场景来看，这类结构既可以作为儿童益智类吹奏玩具的核心发声部件，也可适配户外求生信号装备的多频信号输出需求，还能作为小型乐器入门练习的辅助发声组件，不同场景下对气流阈值、发音响度的要求差异，在结构设计阶段就做了对应适配。设计过程中首先确定的是基座的弧度参数，整体基座沿长度方向做12度的上扬弧面，这个角度既贴合手持吹奏时的唇部贴合角度，减少长时间握持吹奏的唇部疲劳，也能让内部气流通道沿弧面平滑过渡，避免直角弯折带来的气流紊流，降低无效气损。基座两端设置的带孔安装位，可穿入挂绳实现便携佩戴，也能通过螺丝将哨体固定在配套的握持手柄或者装备外壳上，安装孔的中心距预留了通用挂绳与M2规格螺丝的适配空间，不需要额外做二次打孔加工。发音簧片采用等距排布的方式，相邻簧片的间距控制在12mm，刚好匹配普通人手指按压封堵音孔的指幅宽度，每个簧片对应的气流通道做了独立的分隔设计，避免相邻音位之间的气流串扰，保证每个音阶的发声纯度。基座底部做了2mm的加厚凸边，既提升整体结构的抗摔抗形变能力，也让内部气流通道的壁厚保持均匀，在注塑成型阶段可避免壁厚不均带来的缩痕问题，同时凸边结构也能作为装配定位基准，和配套的外壳组件装配时可直接卡入定位槽，减少装配对位的调整时间。吹口位置做了圆弧收边处理，边缘圆角半径1.5mm，避免吹奏时划伤唇部，吹口的进气截面做了渐缩设计，从入口处的18mm宽度逐步收窄到内部通道的12mm宽度，提升进气气流的流速，让簧片在较低的吹气力度下就能触发振动发声，降低吹奏的气息门槛。整体结构的外形尺寸控制在长度120mm、最大宽度45mm、厚度8mm的范围内，不管是嵌入玩具壳体还是作为独立便携哨使用，都不会占用过多安装空间，重量控制在30g以内，佩戴使用时不会有明显的坠重感。
