带安装支架的限位开关结构设计

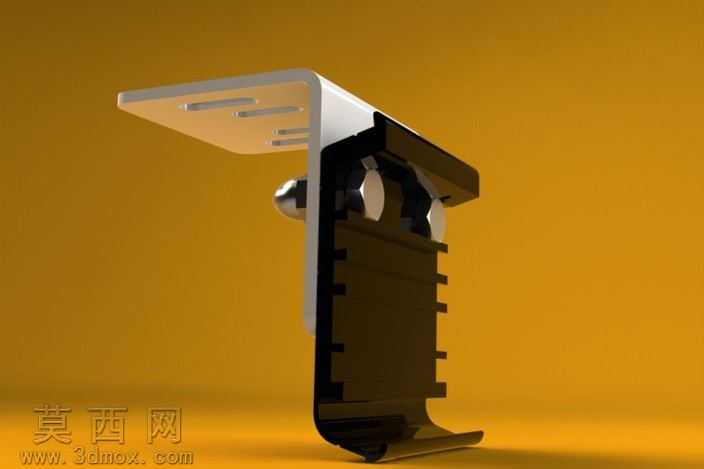

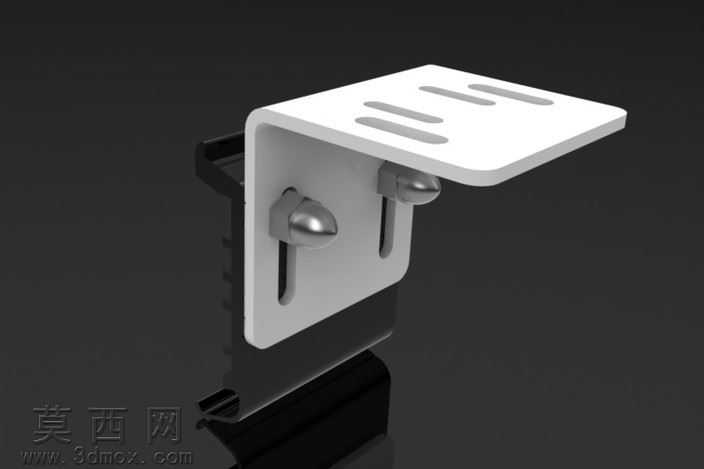

本作品为带安装支架的限位开关三维建模设计，建模过程严格遵循工业电气配件的实际尺寸规范与装配逻辑，首先通过草图绘制勾勒出L型安装支架的基础轮廓，对支架顶部的安装长槽、侧边的定位开孔进行精准的尺寸约束，确保后续装配时可适配不同安装位的调节需求。建模阶段对支架的折弯圆角、壁厚进行统一参数化设置，还原五金冲压件的真实成型特征，避免出现直角锐边等不符合加工工艺的结构。针对限位开关的主体部分，分别构建了卡接基座、触发顶珠、内部限位腔体等独立结构，通过装配约束将开关主体与L型支架完成配合，还原卡接式安装的真实装配关系，确保各部件之间无干涉、装配间隙符合实际生产公差要求。材质渲染阶段，为L型安装支架赋予哑光白色喷塑金属材质，调整材质的粗糙度与反光度，还原工业五金配件的表面质感；为开关基座赋予暖橙色工程塑料材质，添加细微的磨砂纹理表现塑料件的表面特征，为金属触发顶珠赋予抛光金属材质，突出金属构件的高光反射特性。场景搭建采用深色反光地面，通过三点布光方案突出模型的结构层次，主光从侧上方打亮支架的安装面与开关触发结构，辅光弱化阴影区域的死黑问题，轮廓光勾勒模型边缘提升立体感，最终渲染效果清晰展现各部件的结构特征与材质差异。设计过程中充分考虑限位开关的实际使用场景，支架的多组长槽设计可实现安装位置的前后、左右调节，适配不同设备的触发位置需求，开关与支架的卡接结构无需额外紧固件即可完成固定，兼顾安装便捷性与结构稳定性，整体模型结构完整，细节还原度高，可用于电气安装方案演示、配件选型参考以及相关教学场景使用。
