多屏拼接监控操作台结构设计方案

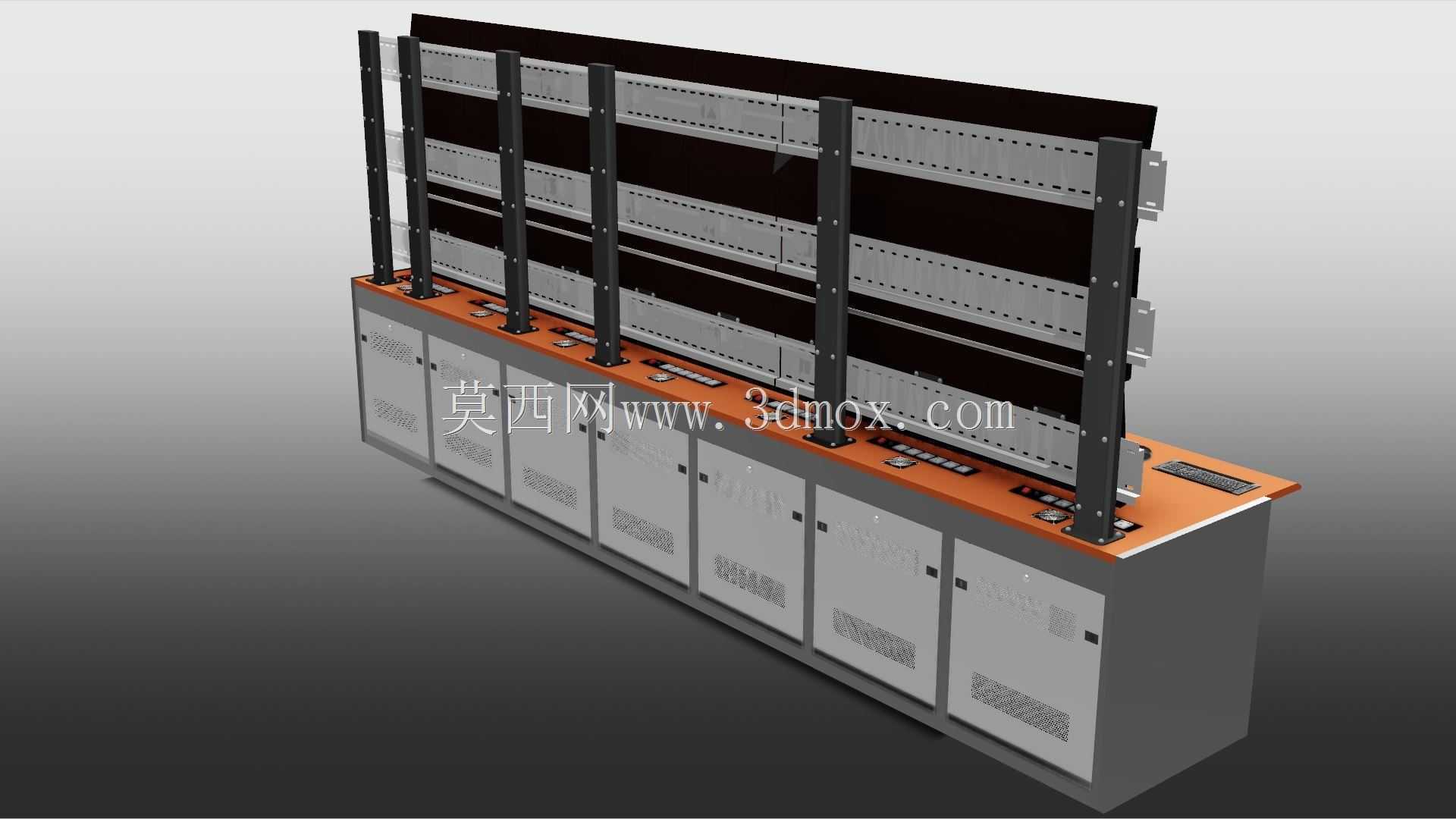

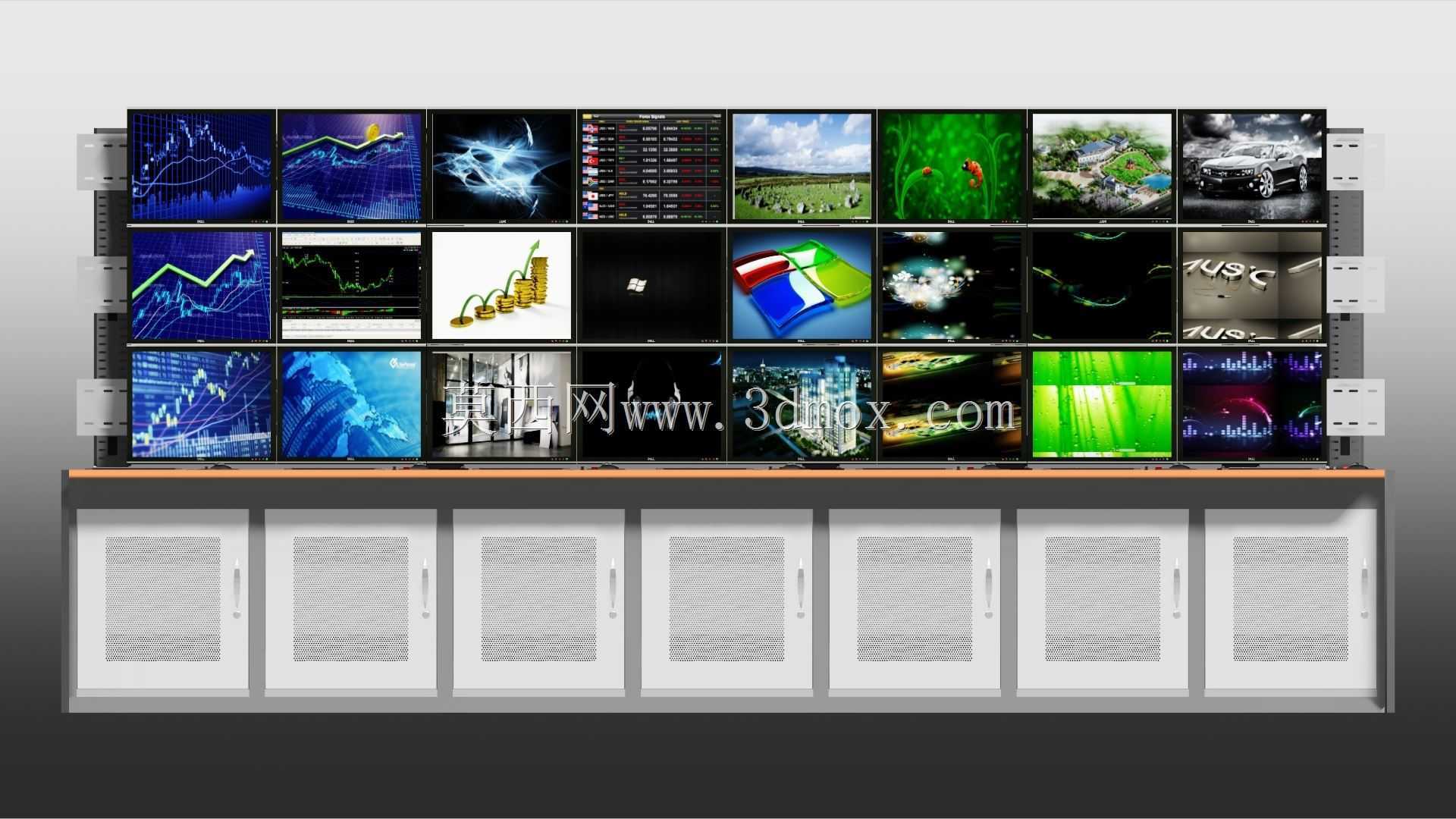

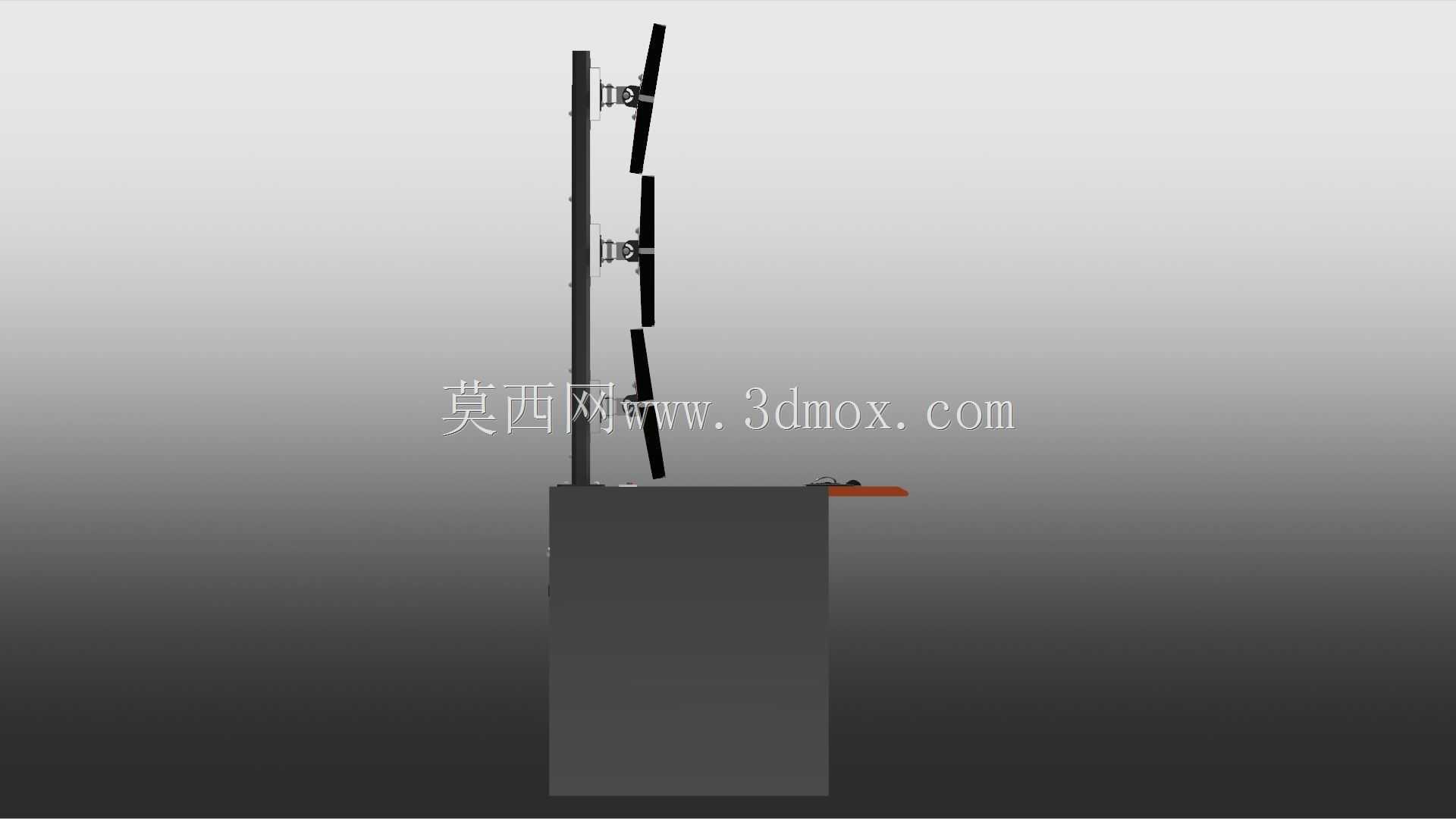

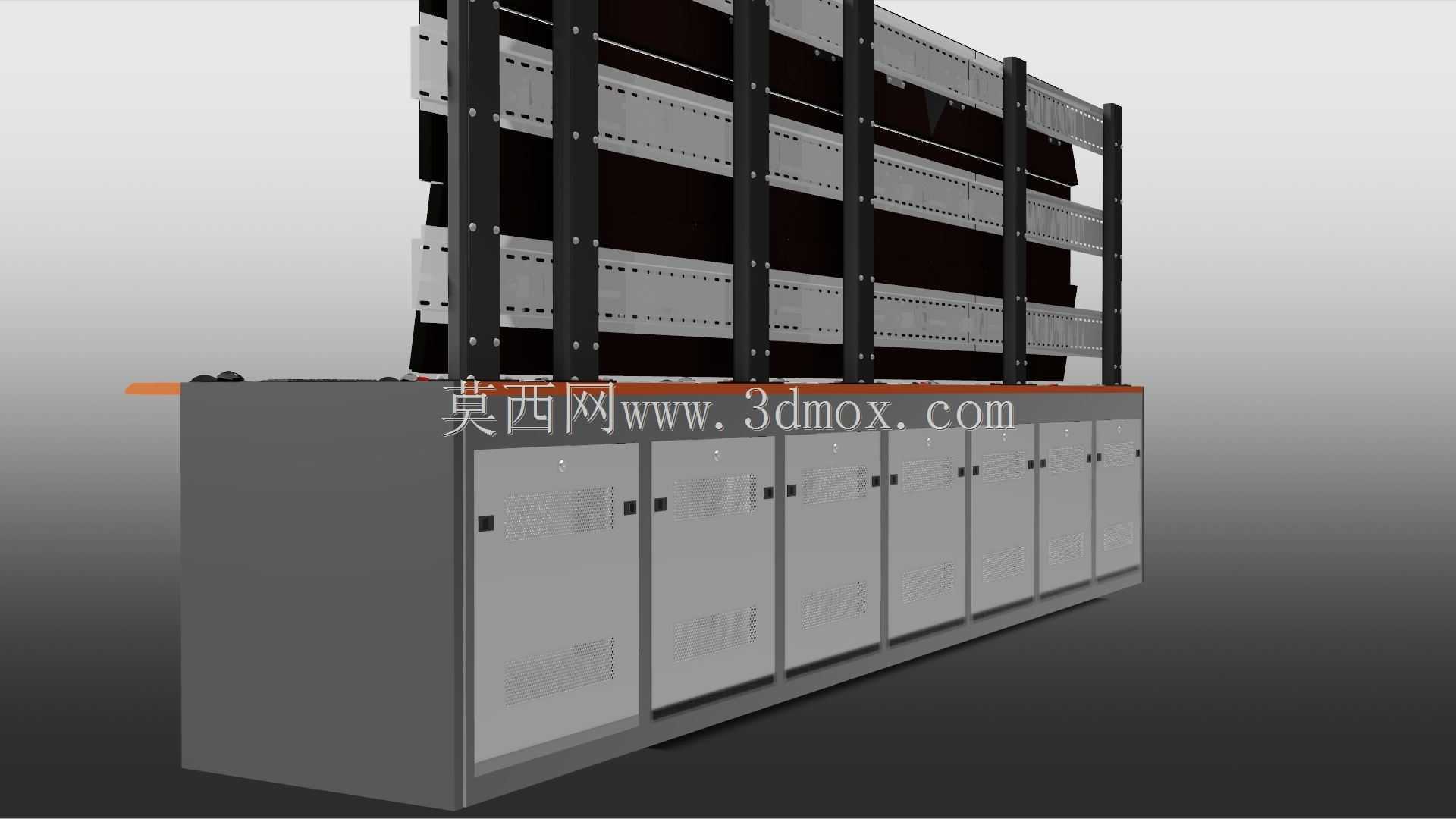

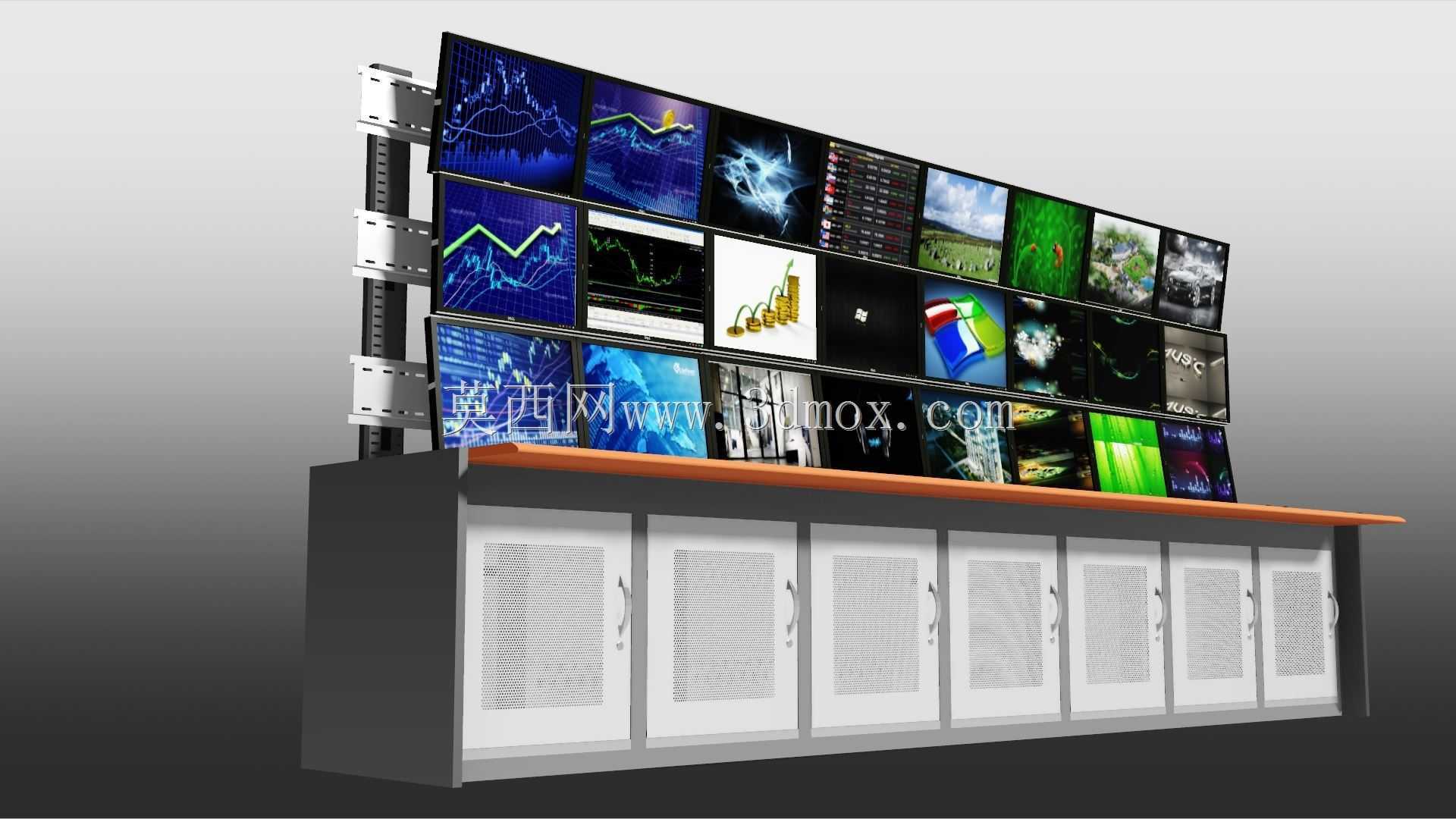

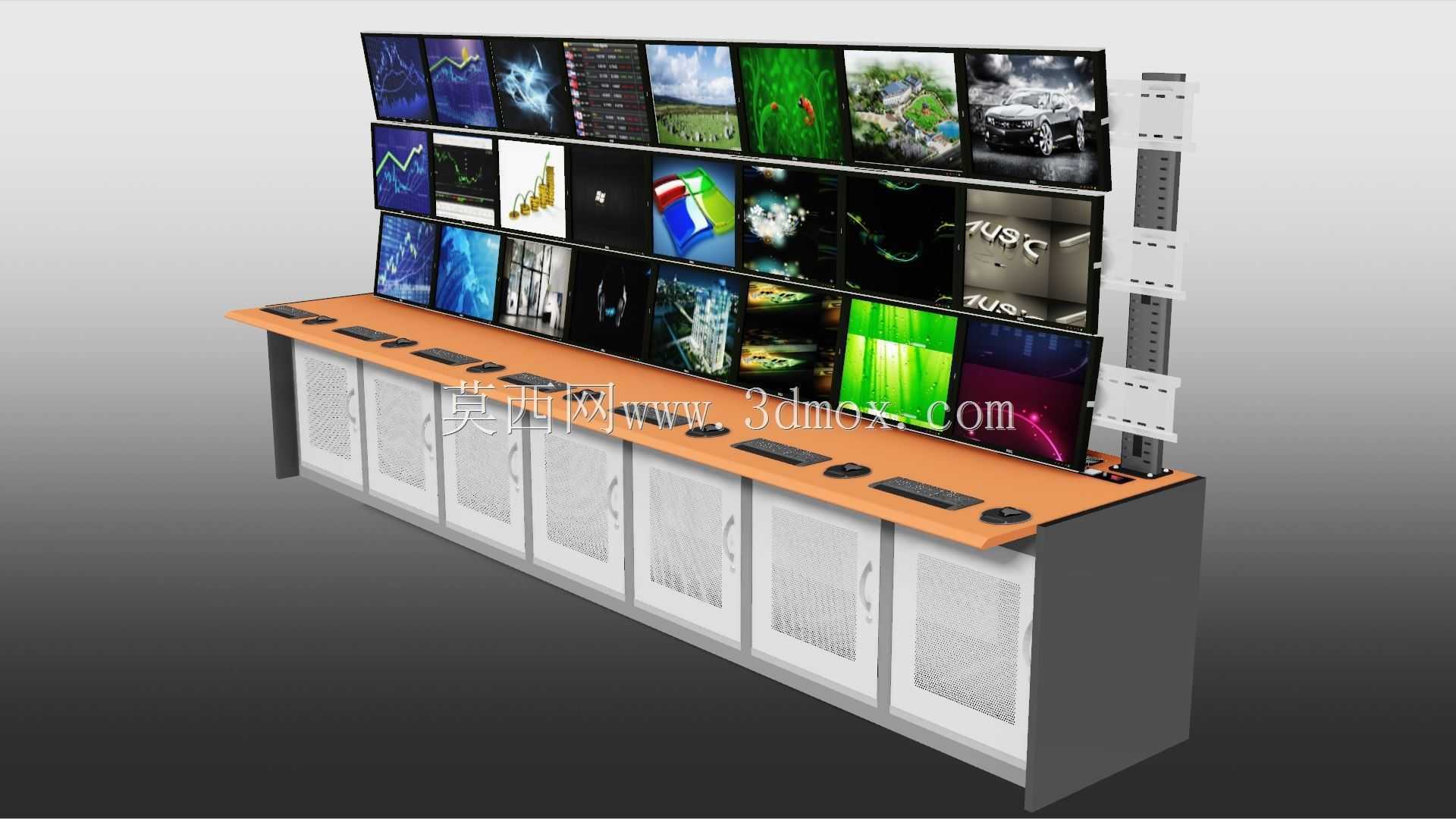

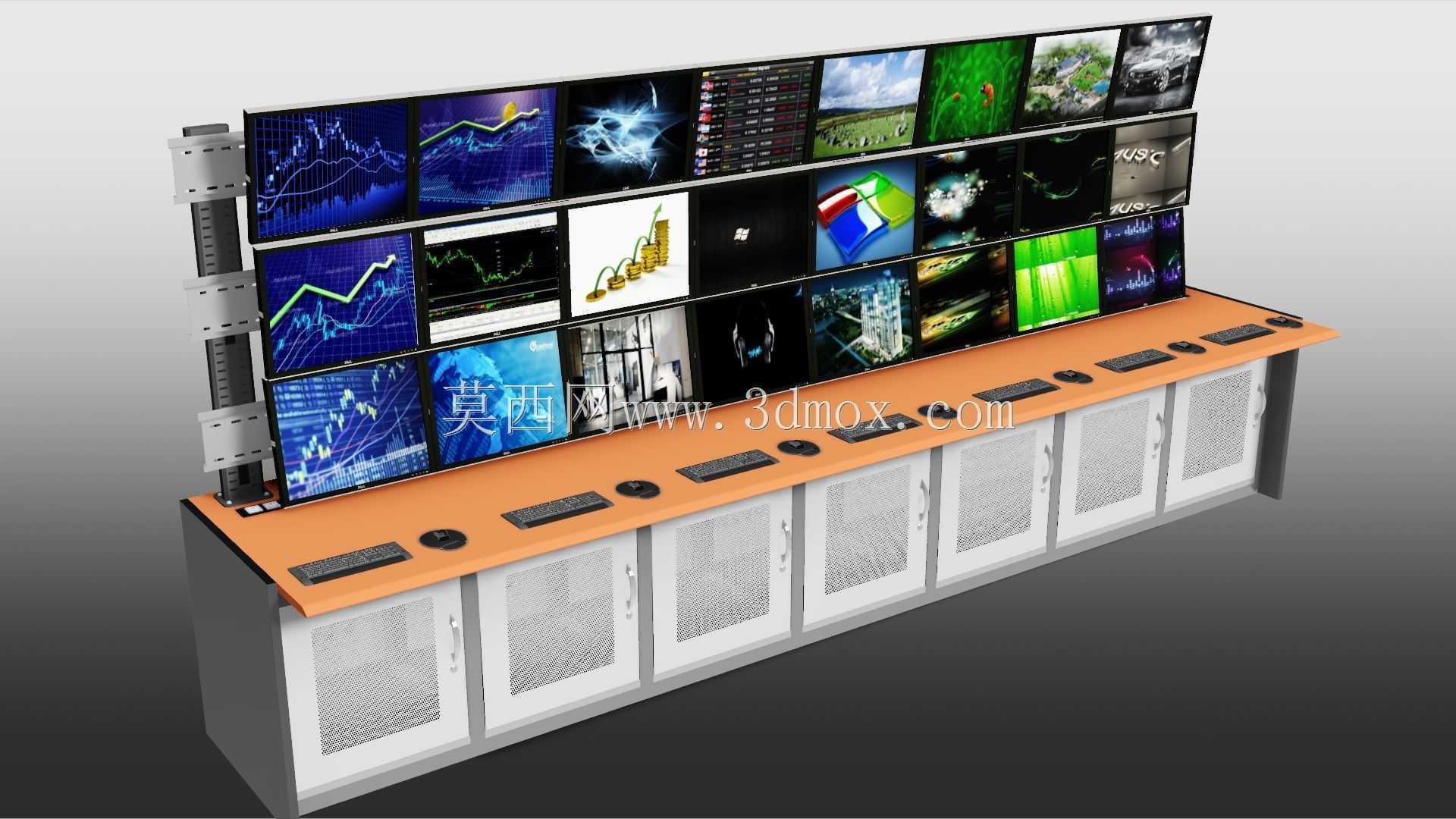

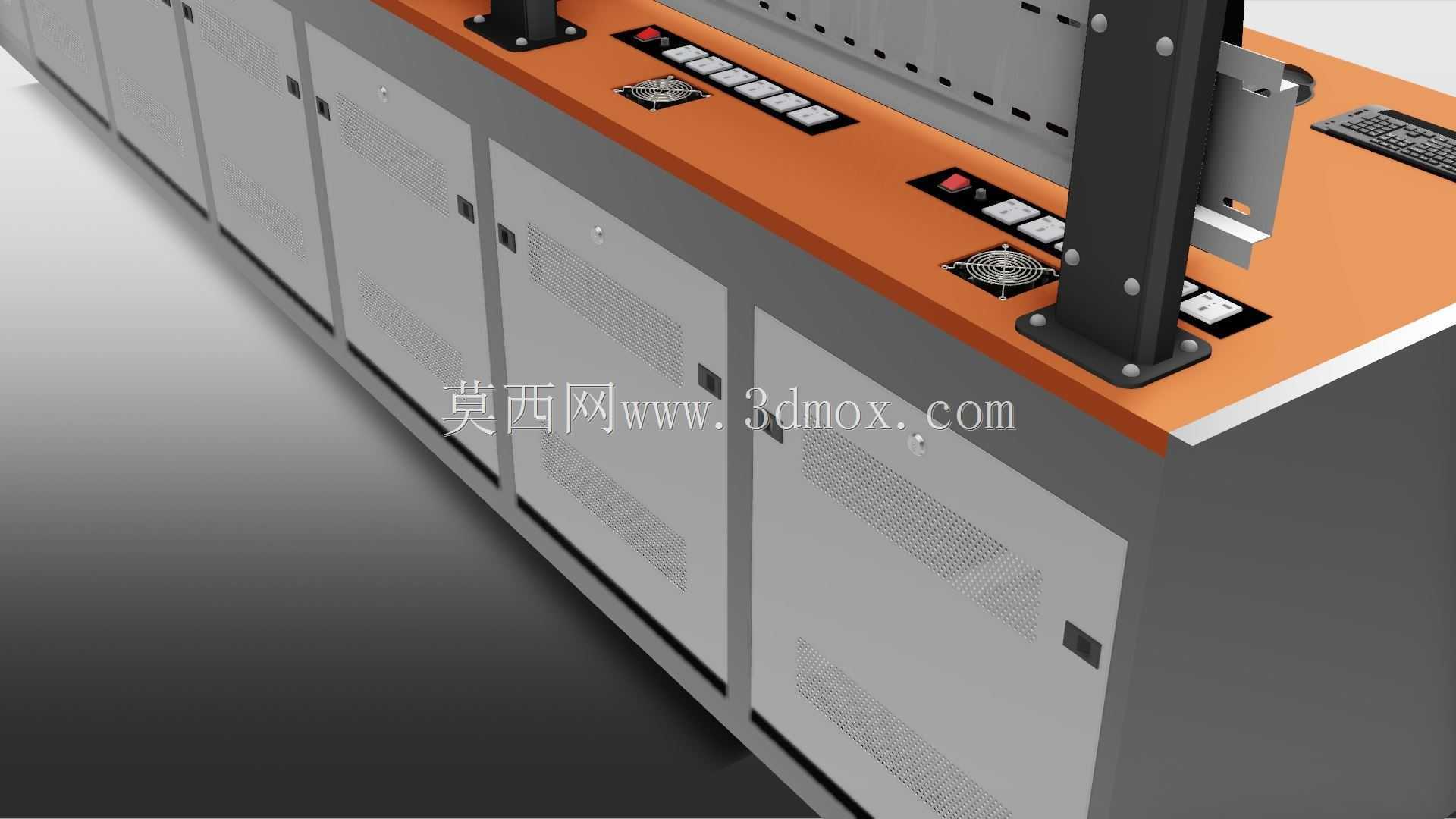

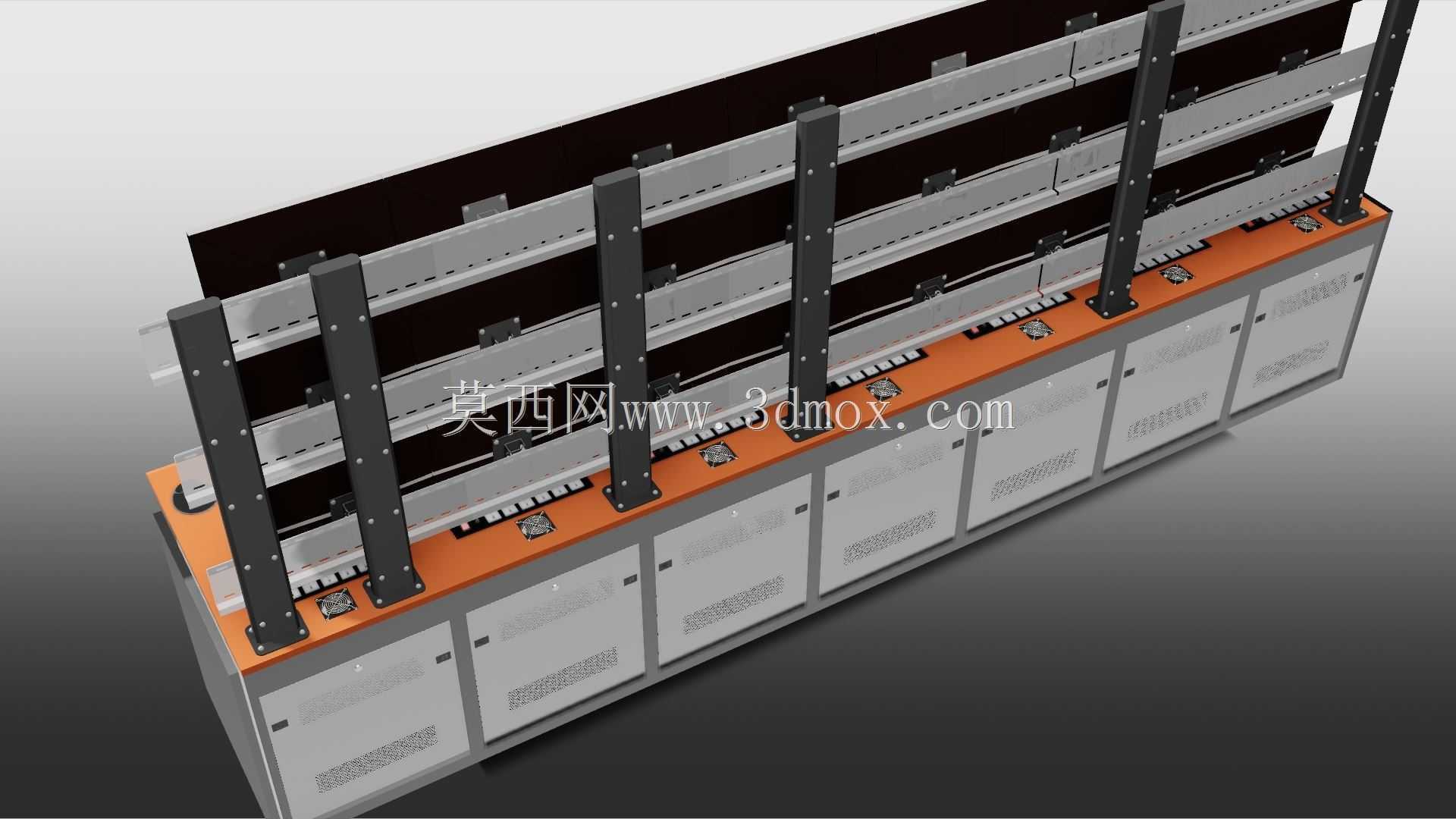

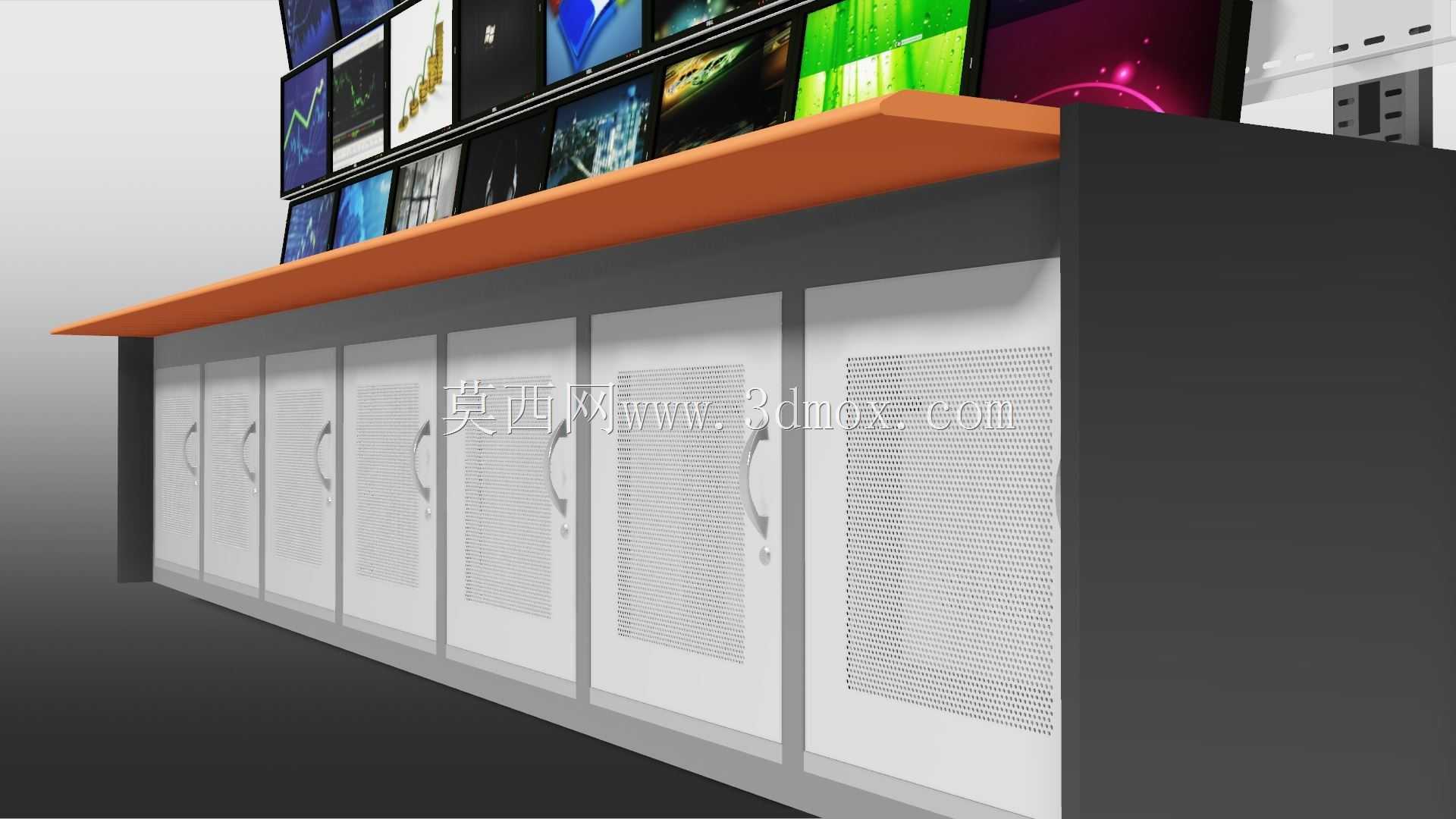

该款操作台主要面向安防监控中心、生产调度室、交通指挥大厅、能源管控中心等需要多屏集中显示的作业场景，作为操作人员的核心作业载体，承担显示终端承载、操作台面支撑、设备收纳布线、人机交互适配的多重功能。上部的多屏安装区域采用模块化挂装结构，可适配不同尺寸的显示单元，支持横向多列、纵向多排的拼接布局，挂架预留水平与俯仰调节余量，可根据观看距离与操作人员坐姿调整屏幕倾角，避免长期作业产生视觉疲劳，屏体背部预留充足走线空间，强弱电分离布设，避免信号干扰。下部柜体采用分舱式设计，单门独立舱体可放置工控主机、存储设备、配线架等硬件，柜门开设通风格栅，保障设备运行时的散热通风需求，柜体底部预留进线开孔，可对接地面预埋的走线槽，实现线缆的隐蔽式布设。台面采用人体工程学高度设计，前缘做圆弧收边处理，适配操作人员坐姿下的手臂自然放置高度，台面前沿预留嵌入式外设安装位，可放置键盘、操作手柄、调度终端等设备，台面下方预留腿部活动空间，保障长时间作业的舒适度。整体框架采用钢质焊接结构，侧部设置竖向安装立柱，屏体挂架可沿立柱做高度方向的无级调整，适配不同层高的安装场地，柜体底部设置水平调节脚座，可抵消地面不平整带来的安装偏差，保障整体结构的稳定性。设计过程中优先考虑设备安装的兼容性，屏体挂架预留通用VESA安装孔位，可适配市面上绝大多数商用显示单元，柜体内部预留标准机架安装位，可直接固定19英寸标准机架式设备，无需额外改造。布线通道内设置理线架与扎线点位，可将电源线、信号线、网线分类固定，避免线缆杂乱堆积影响后期维护，柜体与屏架的连接部位做加强筋处理，可承受多屏满装时的整体载荷，避免长期使用产生结构变形。
