过载保护型扭矩限制器结构设计方案

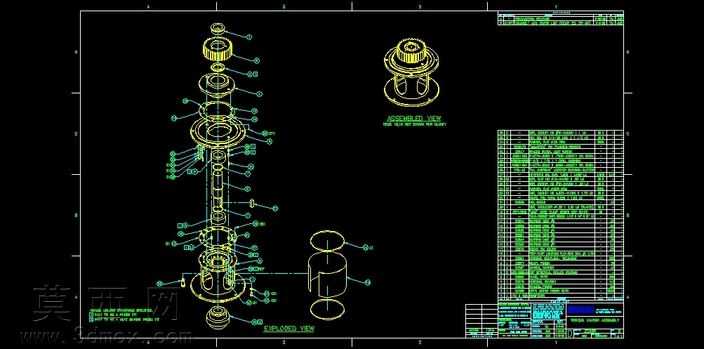

本扭矩限制器采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动过载保护的功能需求，对每一个组成零件进行独立建模后完成层级装配，完整还原了产品的爆炸视图结构与装配关系。建模阶段首先完成核心传动主轴的特征绘制，通过拉伸、旋转、倒角等基础特征构建主轴的阶梯轴结构，预留各传动零件的装配定位轴肩与键槽位置，保证轴类零件的同轴度公差符合传动设计要求。随后依次构建各级传动齿轮、离合套、弹性顶紧组件、连接法兰、端盖等零件，针对齿轮零件采用渐开线齿廓参数化生成方式，保证齿形参数符合啮合传动标准，对离合咬合结构的接触面做了细化特征处理，确保扭矩过载时能够顺利脱开实现保护。装配过程中按照实际装配顺序添加同轴、面贴合、键连接等装配约束，通过爆炸视图功能直观展示各零件的装配位置与配合关系，清晰呈现内部传动链路的组成逻辑。材质配置上根据零件功能差异区分设置，传动主轴、齿轮等受力零件配置合金结构钢材质，添加调质热处理对应的表面质感，弹性顶紧组件配置弹簧钢材质，外壳与端盖类零件配置优质碳素结构钢材质，非受力的辅助密封件配置橡胶类材质，通过材质渲染区分不同零件的功能属性。结构设计上采用齿轮啮合式扭矩限制方案，正常传动工况下弹性组件顶紧离合结构，保证主动端与从动端通过齿轮咬合稳定传递扭矩，当传动系统出现扭矩过载工况时，负载超过弹性组件的预设顶紧力，离合结构会沿轴向滑移脱开啮合，切断动力传输路径，避免驱动端电机、传动齿轮以及下游负载结构因过载出现损坏，有效提升整套传动系统的运行可靠性。设计过程中对弹性组件的预紧力做了参数化关联设计，可通过调整弹簧压缩量适配不同额定扭矩的传动场景，整体结构紧凑，零件加工工艺性良好，各配合面的公差设置符合通用机械加工标准，装配流程简单易维护，可广泛应用于各类需要过载保护的齿轮传动系统中，为传动系统提供稳定可靠的扭矩过载防护。
