摆线针轮减速机内部结构三维设计

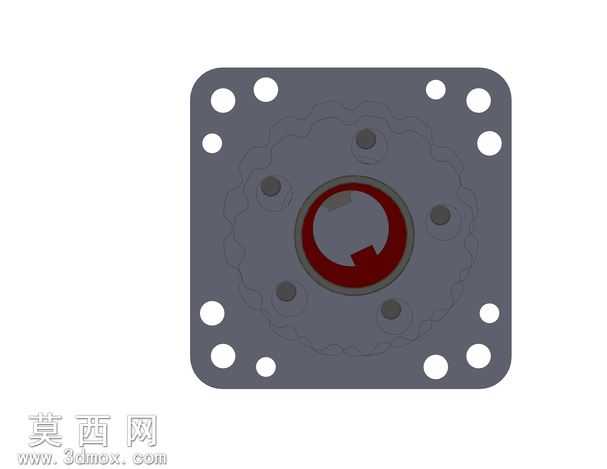

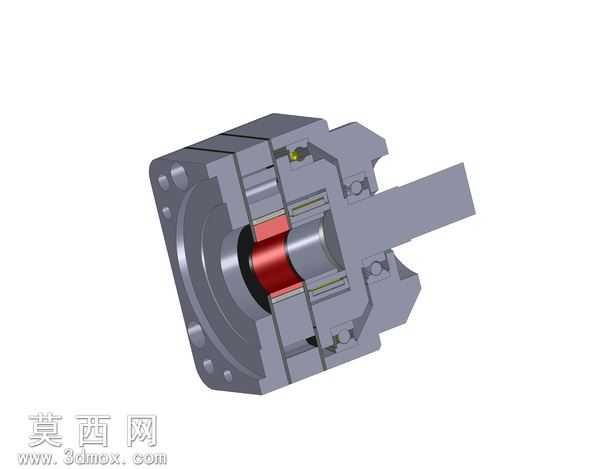

本作品为摆线针轮减速机的三维结构设计，建模过程中严格遵循摆线针轮传动的啮合原理，对减速机的各个组成部件进行了精准的参数化建模。首先针对输入轴部分，还原了偏心套的偏心距设计，匹配摆线轮的偏心运动需求，建模时对偏心套与输入轴的配合公差进行了合理预留，保证装配逻辑符合实际生产要求。摆线轮作为核心传动部件，其齿廓曲线采用摆线等距曲线生成，建模过程中精准还原了齿廓的修形参数，确保摆线轮与针齿壳内针齿的啮合间隙符合传动精度要求，同时对摆线轮上的销轴孔进行了阵列排布，孔位与输出轴盘上的销轴位置一一对应，保证动力传递路径的合理性。针齿壳部分还原了针齿销、针齿套的装配结构，针齿销沿壳体内壁均匀排布，建模时对针齿销与壳体的过盈配合、针齿套与针齿销的间隙配合都做了结构上的区分，清晰展示不同配合关系的结构差异。输出轴部分整合了输出法兰、销轴、销轴套的结构，销轴与摆线轮的传动配合结构清晰可见，能够直观展示摆线轮的偏心转动如何通过销轴转化为输出轴的定轴转动。渲染阶段采用了剖视视角的展示方案，对壳体部分采用半透明金属质感材质，内部传动部件根据功能区分材质：摆线轮采用调质钢质感的哑光金属材质，针齿套、销轴套采用耐磨轴承钢的亮面金属材质，偏心套处的轴承采用保持架与滚动体区分的渲染效果，输入输出轴采用调质轴类零件的金属质感，不同材质的区分让内部传动层级一目了然。设计过程中充分考虑了摆线针轮减速机大传动比、结构紧凑的特点，整体模型的装配关系完全符合实际产品的装配逻辑，所有部件的干涉检查均已完成，不存在结构干涉问题，能够清晰展示摆线针轮减速机少齿差传动的工作原理，剖视的展示角度可以让观看者直观理解从输入到输出的完整动力传递路径，清晰呈现摆线轮做平面偏心运动、通过针齿啮合实现减速、再通过销轴机构将转动传递至输出轴的完整传动过程，模型的结构细节完整覆盖了摆线针轮减速机的核心设计要点，对于理解该类减速装置的结构原理具备直观的参考价值。
