带内部管路布局的太阳能住宅剖切结构

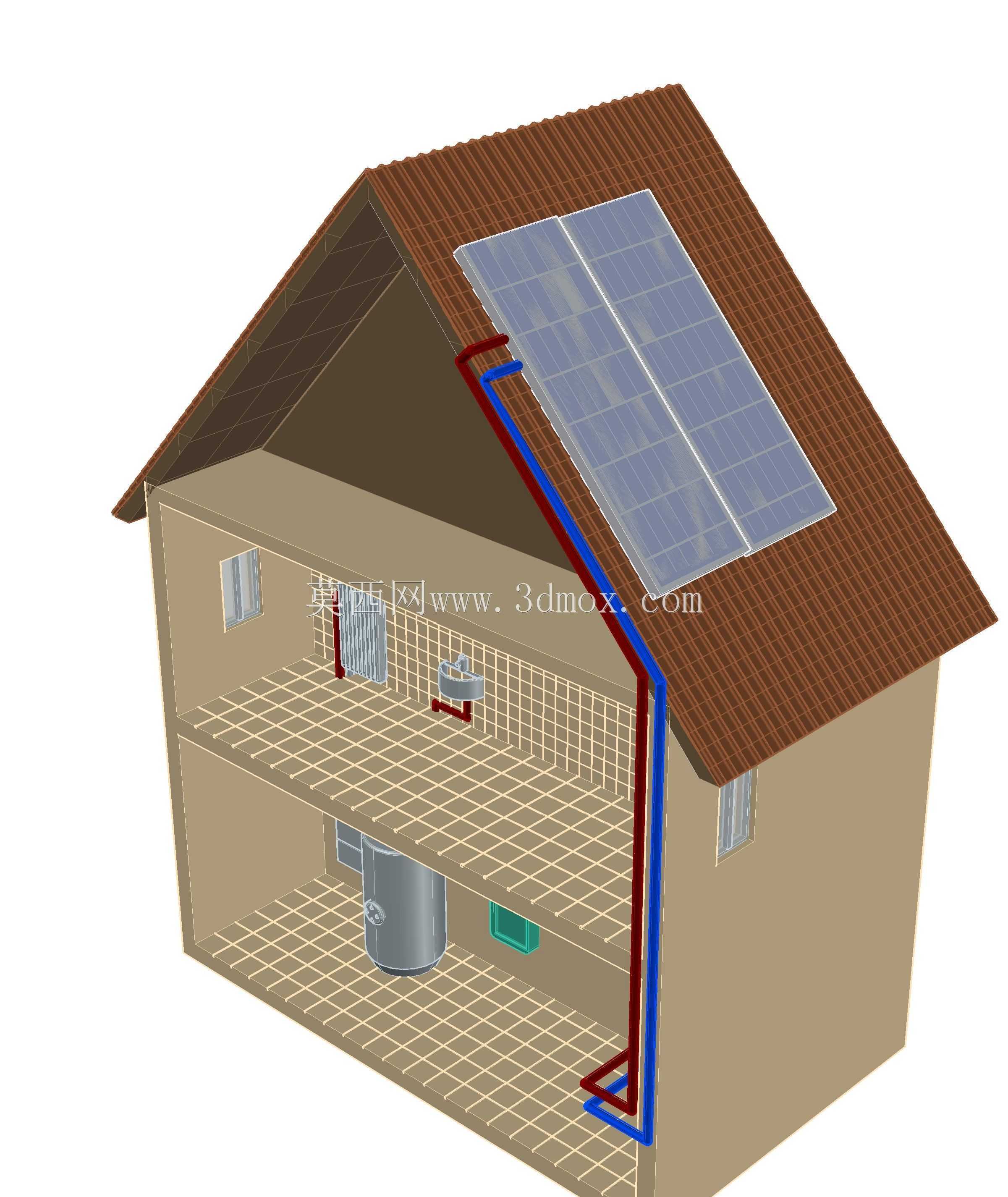

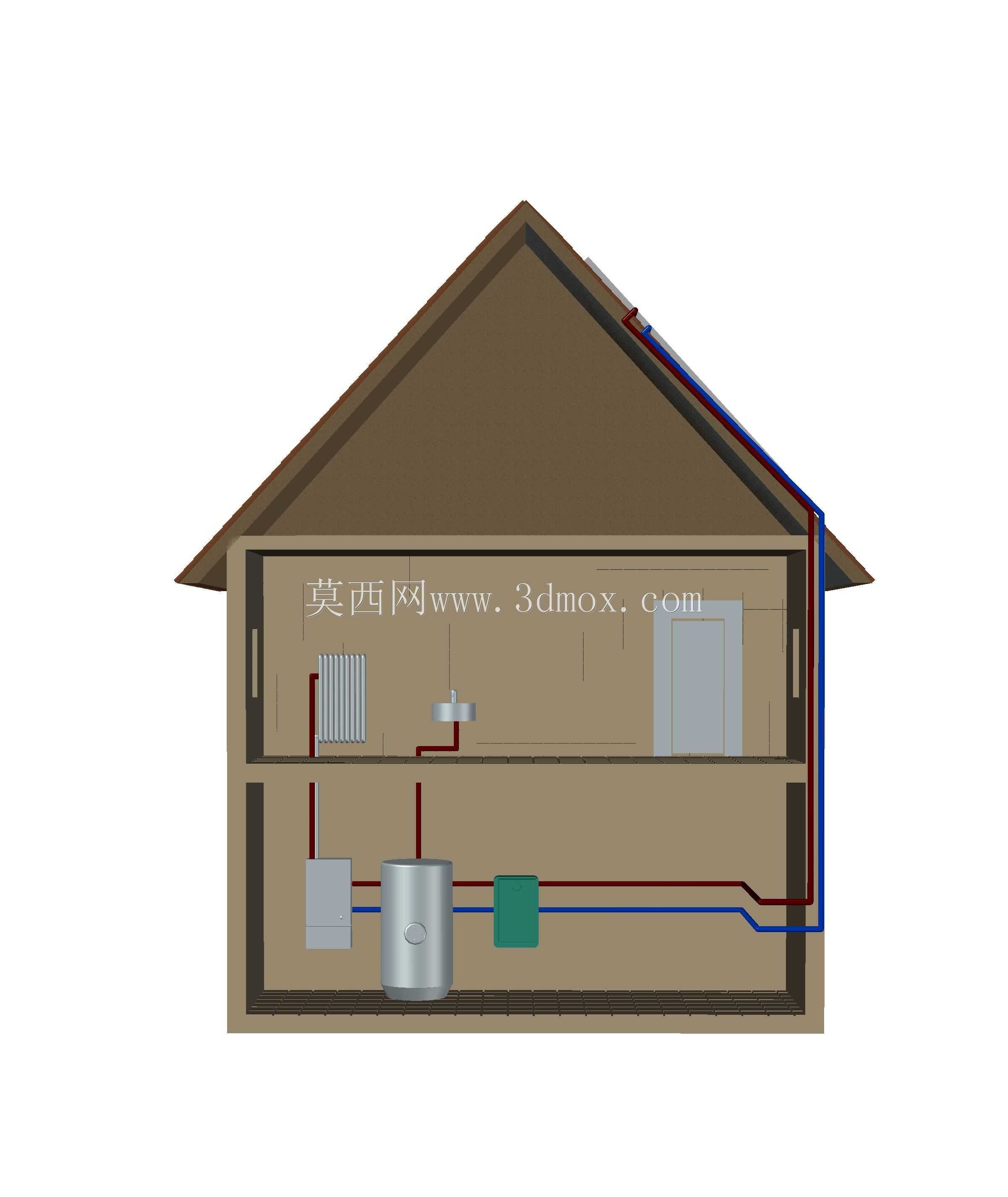

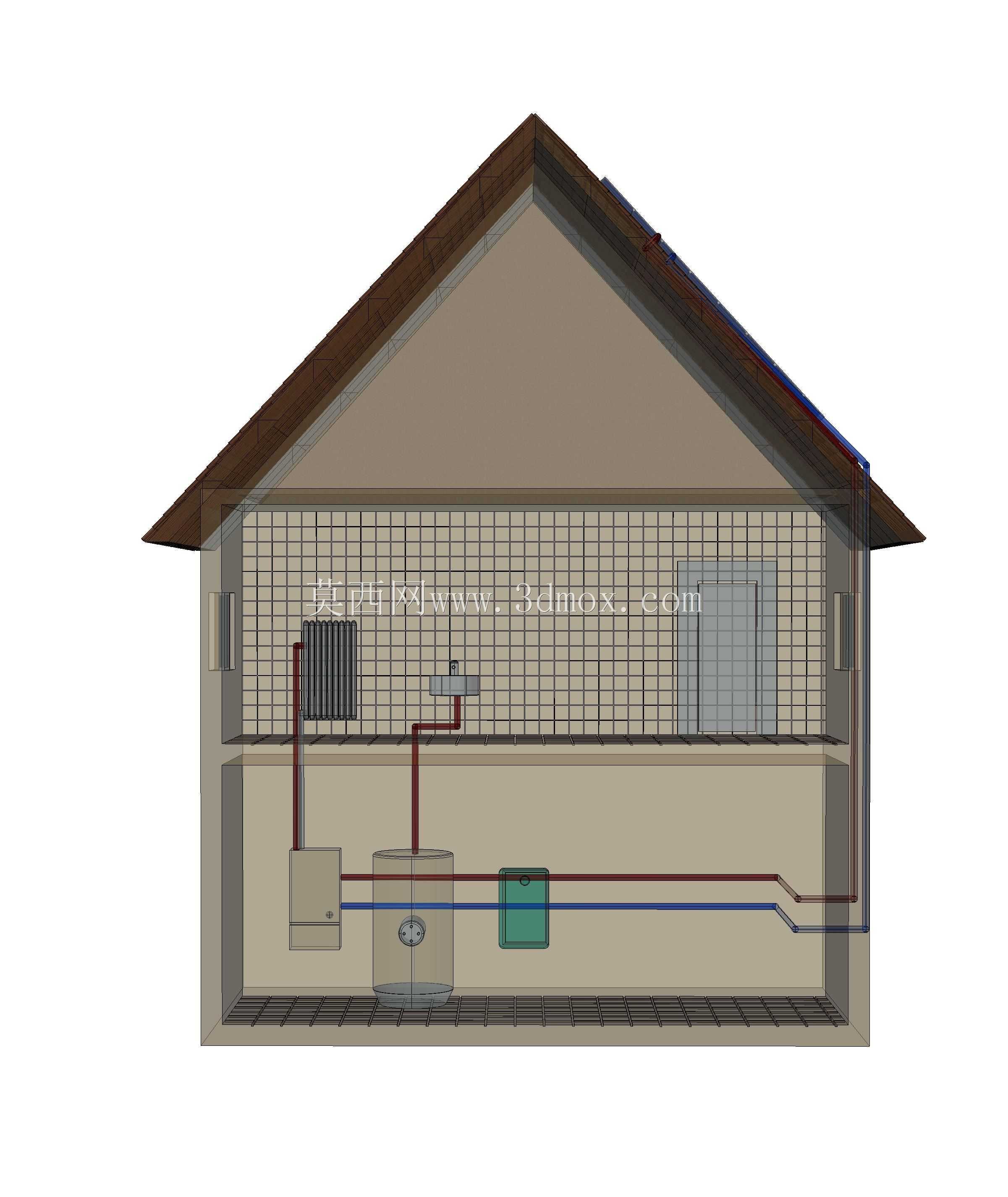

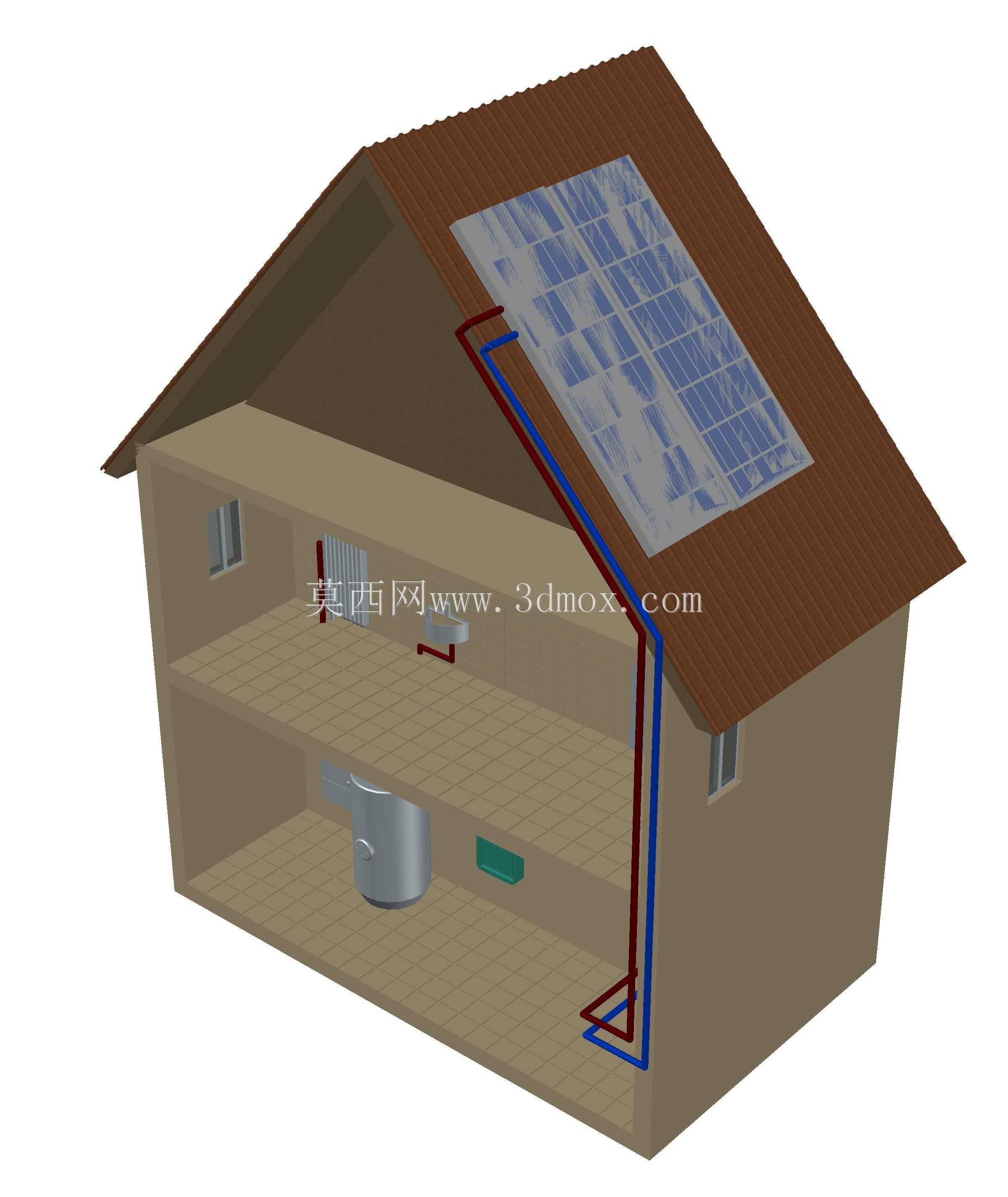

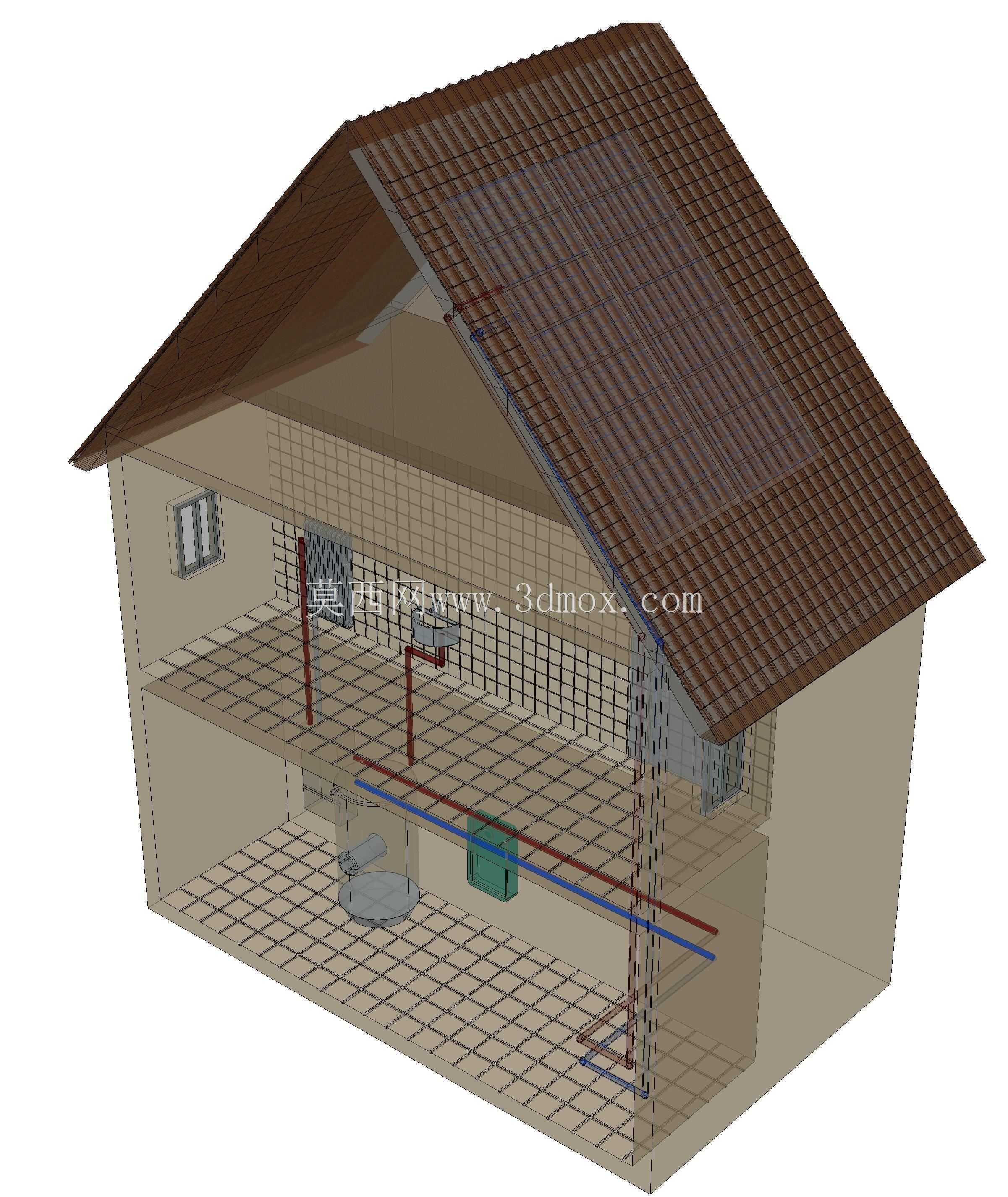

该模型以剖切视角完整呈现了低层太阳能住宅的内外构造逻辑，可直接用于绿色建筑方案展示、住宅节能系统教学、建筑结构方案评审等场景，能让结构设计人员、建筑设备选型人员直观理解太阳能利用系统与住宅主体的集成方式。从设计思路上看，模型优先考虑了太阳能集热模块与坡屋面的一体化融合，屋面预留的集热装置安装区域与屋面瓦面齐平，既保证集热效率，也避免了后期加装装置对屋面防水、外观整体性的破坏，屋面坡度结合多数地区的太阳高度角做了适配，能保证全年多数时段的集热面受光角度处于最优区间。模型剖切后清晰展示了上下两层的空间划分，一层设置了卫浴、设备安置区域，二层为主要居住空间，内部的给排水管路、太阳能循环管路沿墙体、楼板夹层做了排布，管路走向避开了主要承重结构区域，同时预留了足够的检修操作空间，管路的固定支架位置也在模型中做了明确标注，方便施工阶段的点位预留。从安装边界来看，该住宅整体占地尺寸适配乡村自建房、城郊低层住宅的常规宅基地尺寸，外墙厚度满足节能保温要求，外窗位置结合室内采光需求做了对称布置，同时兼顾了通风路径的组织，室内的卫浴区域靠近管路集中布设区，能缩短热水输送距离，减少管路热损耗。设备安置区预留的空间可容纳太阳能储热水箱、循环泵、过滤装置等配套设备，设备区与居住空间做了实体墙分隔，能降低设备运行噪音对居住区域的影响。模型中呈现的楼板配筋区域、墙体承重结构位置，可给结构设计人员提供荷载核算的参考，太阳能系统的循环管路与室内给排水管路的衔接位置做了明确的节点展示，能避免不同专业设计时出现管路碰撞的问题，屋面的排水檐沟、落水管道位置也与整体结构做了集成设计，保证屋面雨水排放顺畅的同时，不破坏太阳能集热装置的安装布局。
