工业废气处理除臭装置结构设计

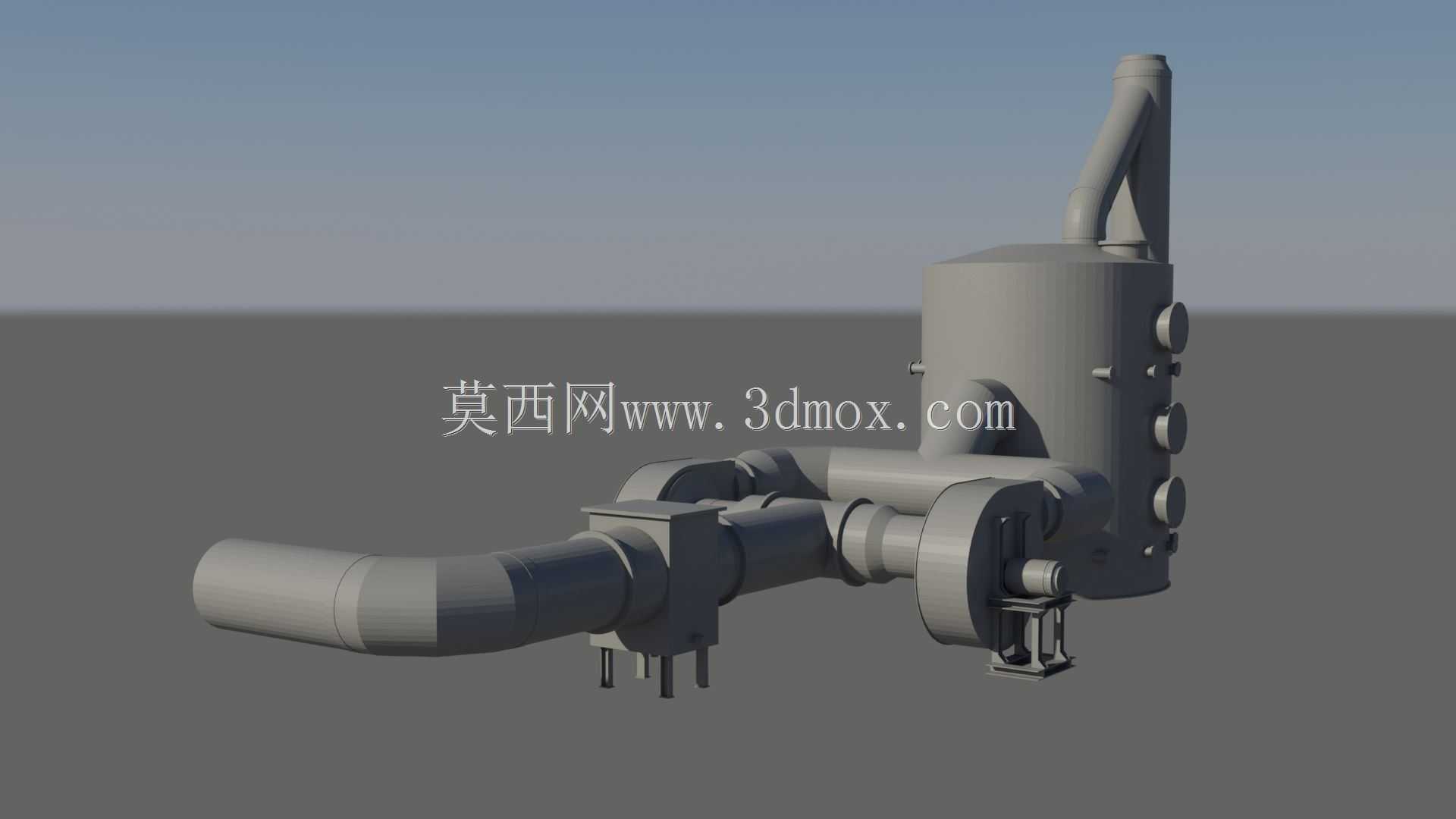

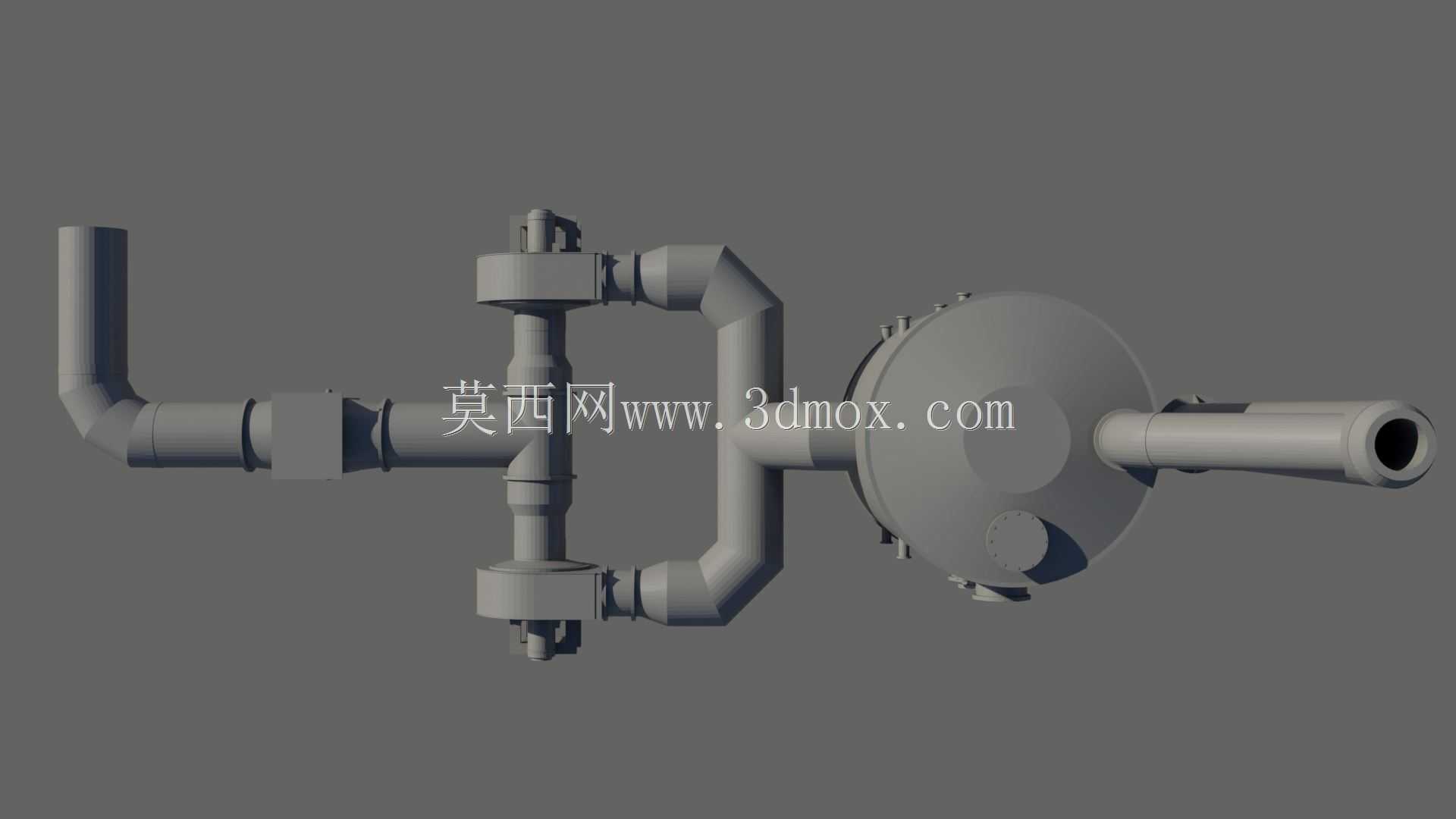

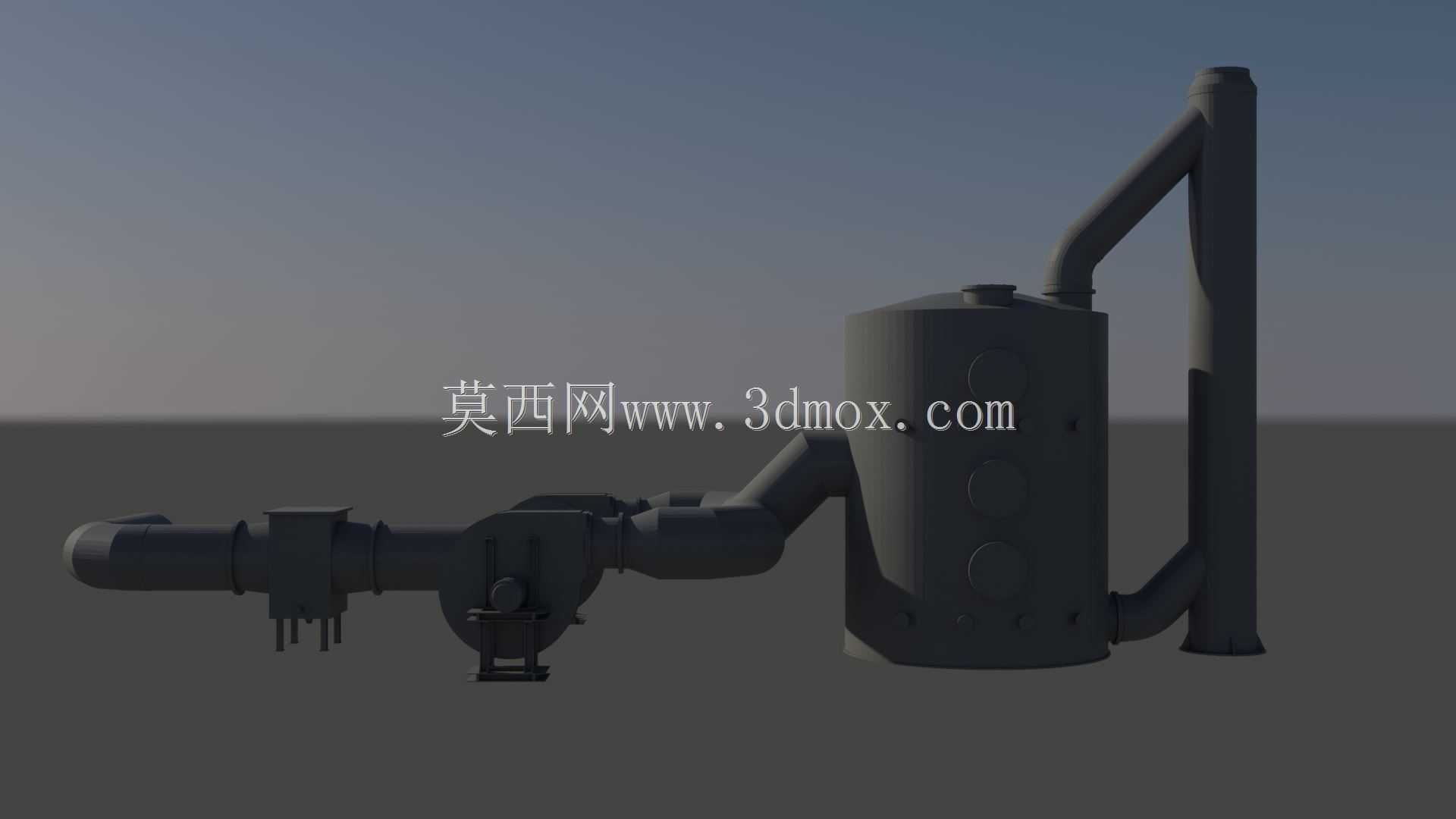

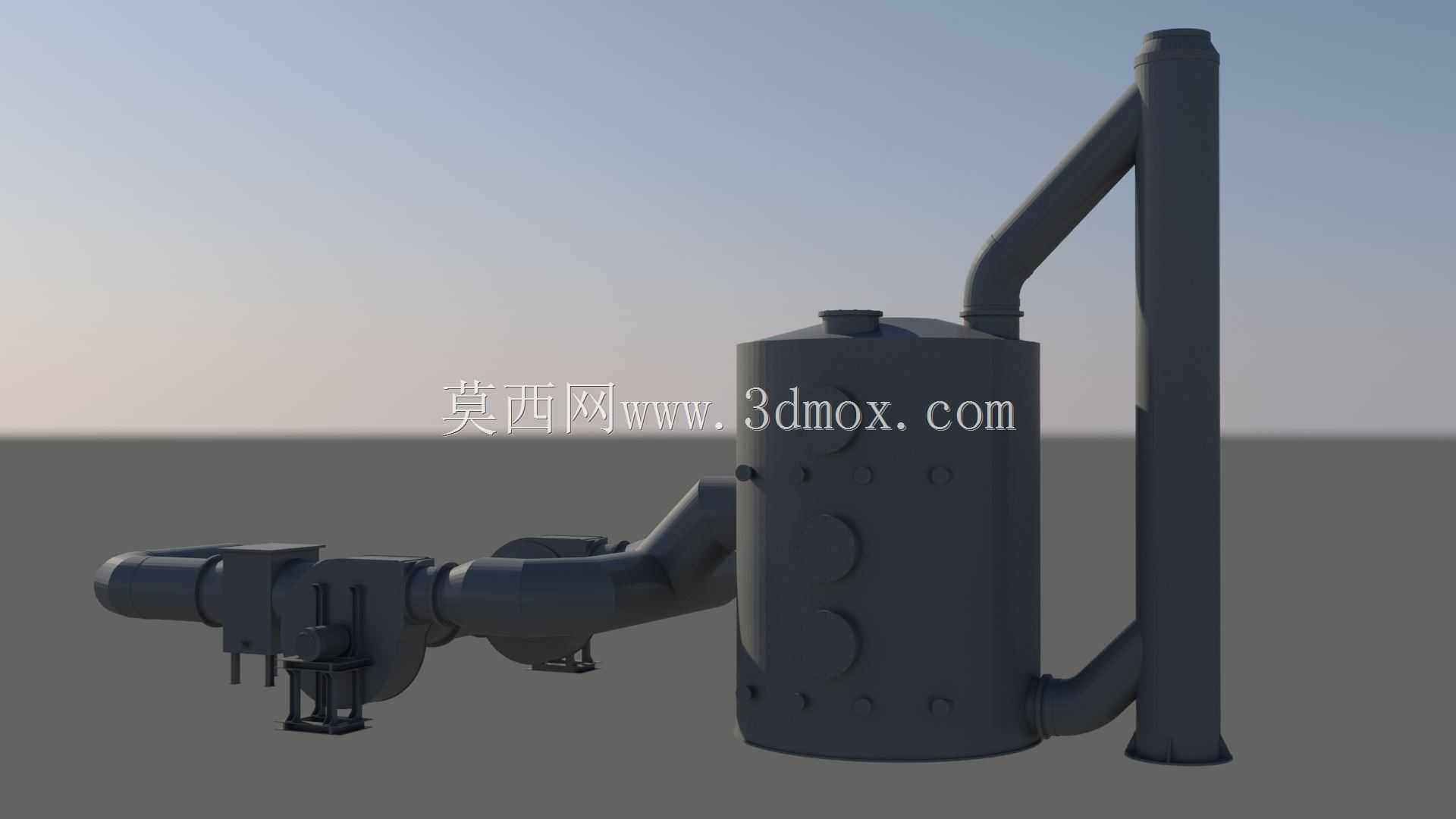

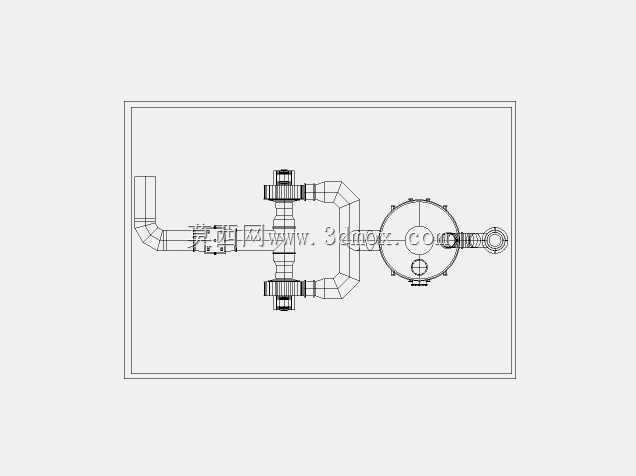

这款除臭装置主要面向工业生产车间的废气异味治理场景，常见于化工配料工段、食品加工发酵区、污水处理站曝气段等存在异味气体散逸的作业区域，核心作用是对收集来的含异味气流进行多级处理，降低气流中异味组分浓度，满足厂区无组织排放的管控要求。从结构布局来看，装置采用立式罐体作为核心反应承载单元，罐体侧面预留多组标准化接口，可根据实际处理风量灵活搭配不同的填料层或喷淋组件，接口位置沿罐体竖向分层排布，既方便内部组件的检修更换，也能让气流在罐体内形成折流路径，延长气液或气固接触的反应时长，避免气流短流直接排出导致处理效率下降。进气侧采用大曲率弯管搭配法兰对接结构，弯管的转弯半径经过流场校核，能减少气流转向时的局部阻力损失，降低前端引风机的负载功耗；弯管与罐体之间设置了调节式连接段，可适配现场不同高度的进气管道对接，抵消安装过程中的土建尺寸误差，降低现场施工的改造成本。罐体顶部的排气弯管做了防雨倾角设计，户外安装时无需额外加装防雨帽就能避免雨水倒灌进入罐体内部，减少停机排水的维护频次。装置配套的旁通管路与驱动组件布置在罐体侧下方，整体重心贴近安装基础，安装时只需按照底座预留的螺栓孔位做混凝土预埋固定即可，无需额外搭建支撑钢架，单台设备的安装占地宽度控制在1.8米以内，长度方向预留0.6米的检修空间就能满足日常维护需求，适合在厂区边角的狭小区域布置。设计过程中对所有管路的通径做了匹配计算，主进气管路流速控制在12m/s以内，罐体内部截面流速控制在1.2m/s以内，既保证处理效率的同时，也将整套设备的运行噪音控制在工业厂区的允许范围内。所有连接法兰的密封面均采用突面结构，搭配耐腐密封垫片，可适配弱酸碱性质的异味气体处理场景，避免长期运行后出现接口漏气导致的异味散逸问题。
