带皮带轮的圆柱齿轮减速装置三维设计

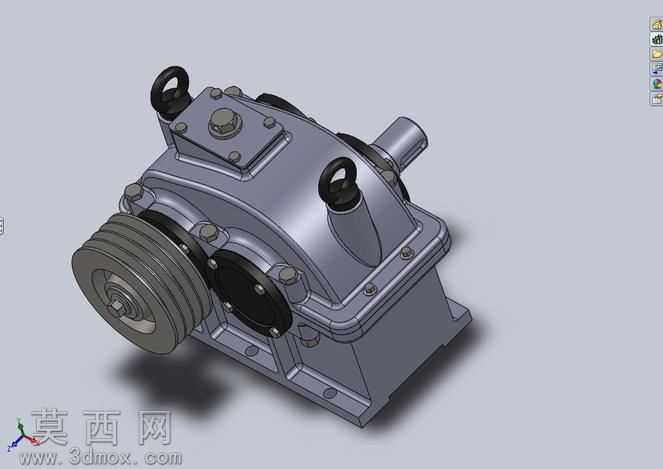

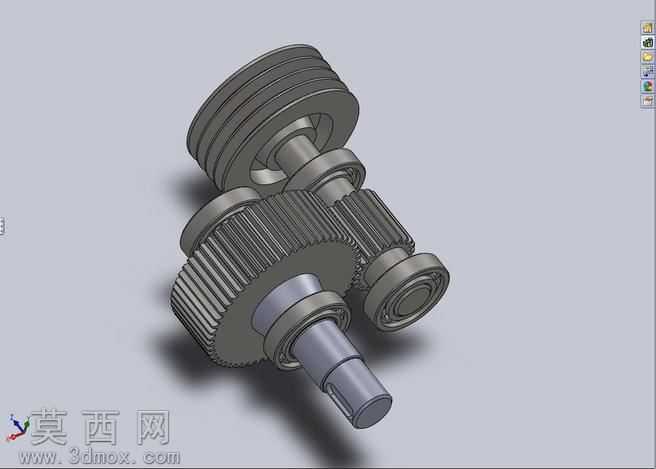

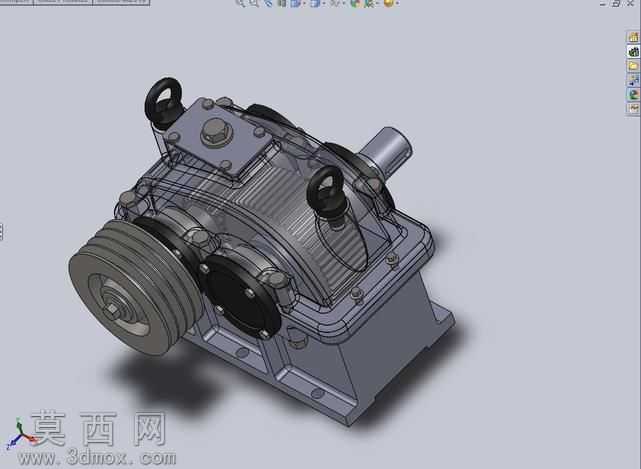

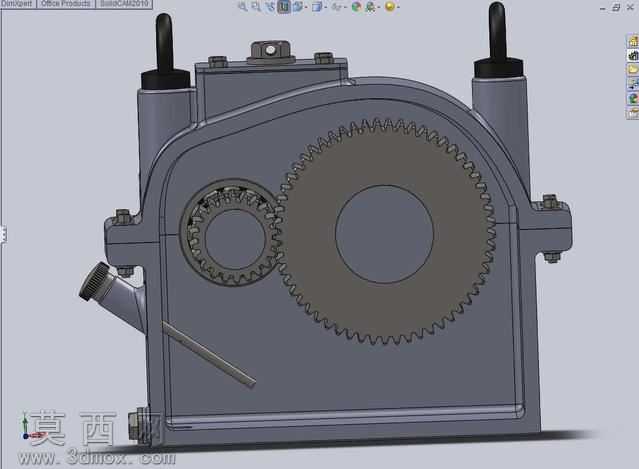

本作品为圆柱齿轮传动类减速装置的三维设计成果，建模阶段采用SolidWorks软件完成全参数化建模，对装置的每一处结构都进行了1:1比例的精准还原。建模过程中首先搭建整体装配骨架，确定输入轴、输出轴的中心距与相对位置，再依次完成箱体、齿轮副、轴系零件、端盖、吊环、油塞、皮带轮等零部件的独立建模，每个零件的特征参数都经过严谨校核，确保齿轮模数、齿宽、轴径、箱体壁厚等参数符合机械设计规范，装配过程中严格定义各零件间的配合关系，对齿轮啮合、轴承转动、皮带轮与输入轴的同轴配合都添加了符合实际工况的约束，可直接用于后续的运动仿真与干涉检查。渲染阶段采用软件内置的PhotoView360渲染模块，为不同零件赋予贴合实际的材质：箱体采用灰铸铁材质，调整表面粗糙度参数还原铸件哑光磨砂的金属质感，端盖、吊环、螺栓等标准件采用发黑处理的钢材材质，皮带轮采用铸铁材质搭配三角橡胶带的橡胶材质，输入输出轴采用调质处理的45号钢材质，通过添加环境光源与定向补光，突出零件的轮廓转折与装配层次，渲染出的效果图清晰展现了装置的整体外观与结构细节，可直接用于设计方案展示与技术交流。结构设计上，该减速装置采用圆柱齿轮平行轴传动结构，输入端设置三角皮带轮实现一级带传动减速，可缓冲吸振、过载打滑保护后续传动部件，箱体内置圆柱齿轮副实现二级减速，箱体采用剖分式结构设计，上下箱体通过螺栓紧固连接，便于内部齿轮与轴系零件的装配与后期维护，箱体顶部设置吊环用于设备吊装搬运，侧面设置油位检测与放油部件，满足齿轮润滑的日常维护需求，端盖处设置密封结构防止润滑油泄漏同时阻挡外界灰尘进入箱体内部，整体结构布局紧凑，传动路线清晰，承载能力强，适用于多种需要降低转速、增大输出扭矩的工业传动场景。设计思路围绕通用工业传动的实际需求展开，在保证传动强度与运行稳定性的前提下，尽可能优化箱体外形尺寸，减少不必要的材料冗余，同时兼顾加工工艺性，所有零件的结构设计都符合常规机械加工的工艺要求，避免出现难以加工的特殊结构，标准件全部采用国标通用规格，降低后续生产制造的采购与加工成本，整体设计兼顾实用性、工艺性与经济性，可作为机械设计教学案例、相关设备改造升级的参考模型使用。
