内花键拉削加工专用刀具结构设计

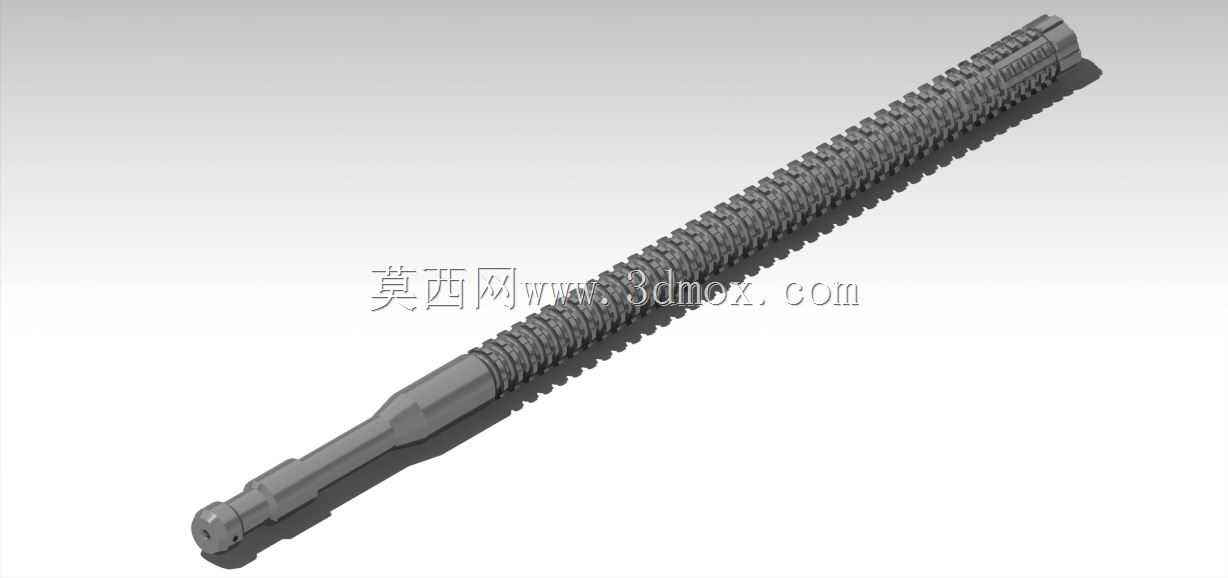

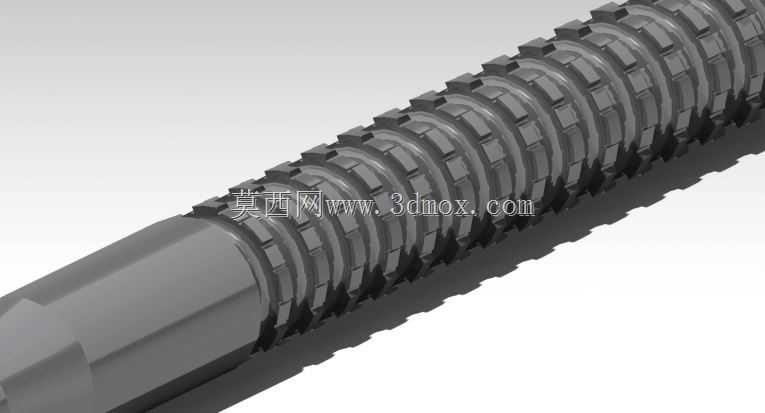

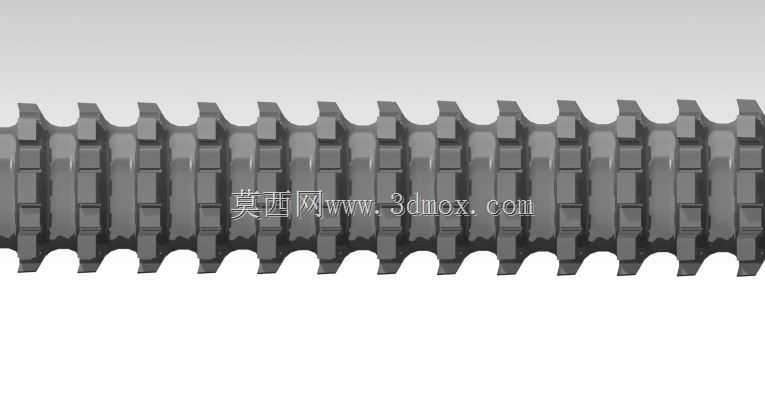

这款拉削刀具主要面向内花键孔的批量精加工场景，在汽车变速箱、减速机、工程机械传动部件的花键加工工序中应用广泛，属于定尺寸成型切削刀具，一次走刀即可完成花键齿形的粗精加工，相比插齿、铣齿工艺加工效率提升数倍，加工出的齿形精度一致性好，齿向误差可控，适合大批量零件的花键孔成型加工。从结构设计来看，刀具整体采用长轴式布局，沿轴向依次排布不同功能的刀齿段：最前端为引导部，直径略小于工件预制底孔直径，可顺利穿入待加工孔内，起到初始定位导向作用，避免拉削初始阶段刀具偏斜导致的齿形同轴度超差；引导段后依次为粗切齿段、过渡齿段、精切齿段，粗切齿的齿升量较大，每齿承担主要的切削余量，快速去除底孔与花键齿形间的多余材料，齿间开有分屑槽，避免宽切屑堵塞容屑槽导致的打刀风险；过渡齿的齿升量逐步减小，让切削力平缓过渡，减少粗切到精切过程中的刀具受力突变；精切齿的齿升量极小，主要负责修正齿形误差，保证花键的齿厚、齿形精度与表面粗糙度，最后端为校准齿段，无齿升量，起到光整校准作用，保证加工出的花键尺寸稳定在公差带范围内，同时在刀具磨损后可通过重磨校准齿延长刀具使用寿命。刀具尾部设置有夹持柄部，与拉床的拉头配合传递拉力，柄部与刀体的同轴度要求严格，避免拉削过程中出现让刀、齿形偏斜问题。设计过程中需要结合加工工件的材料特性、花键参数、预制底孔尺寸匹配刀齿的齿升量、容屑槽深度、齿距参数：针对钢制零件加工，粗切齿齿升量通常控制在0.02-0.08mm每齿，容屑槽需保证足够的容屑空间，避免切屑卡滞；针对硬度较高的合金钢材料，需适当减小齿升量，同时增大刀齿的后角，减少切削阻力。刀具的总长需要匹配拉床的行程参数，同时考虑工件的花键孔长度，保证所有刀齿都能顺利通过工件完成切削，安装时需保证刀具与工件端面垂直，拉削过程中采用合适的切削液冷却润滑，降低刀齿磨损，提升加工表面质量。刀齿的齿形参数完全匹配工件内花键的齿廓，包括模数、齿数、压力角、变位系数等，保证加工出的花键可与外花键顺畅配合，满足传动部件的扭矩传递需求。
