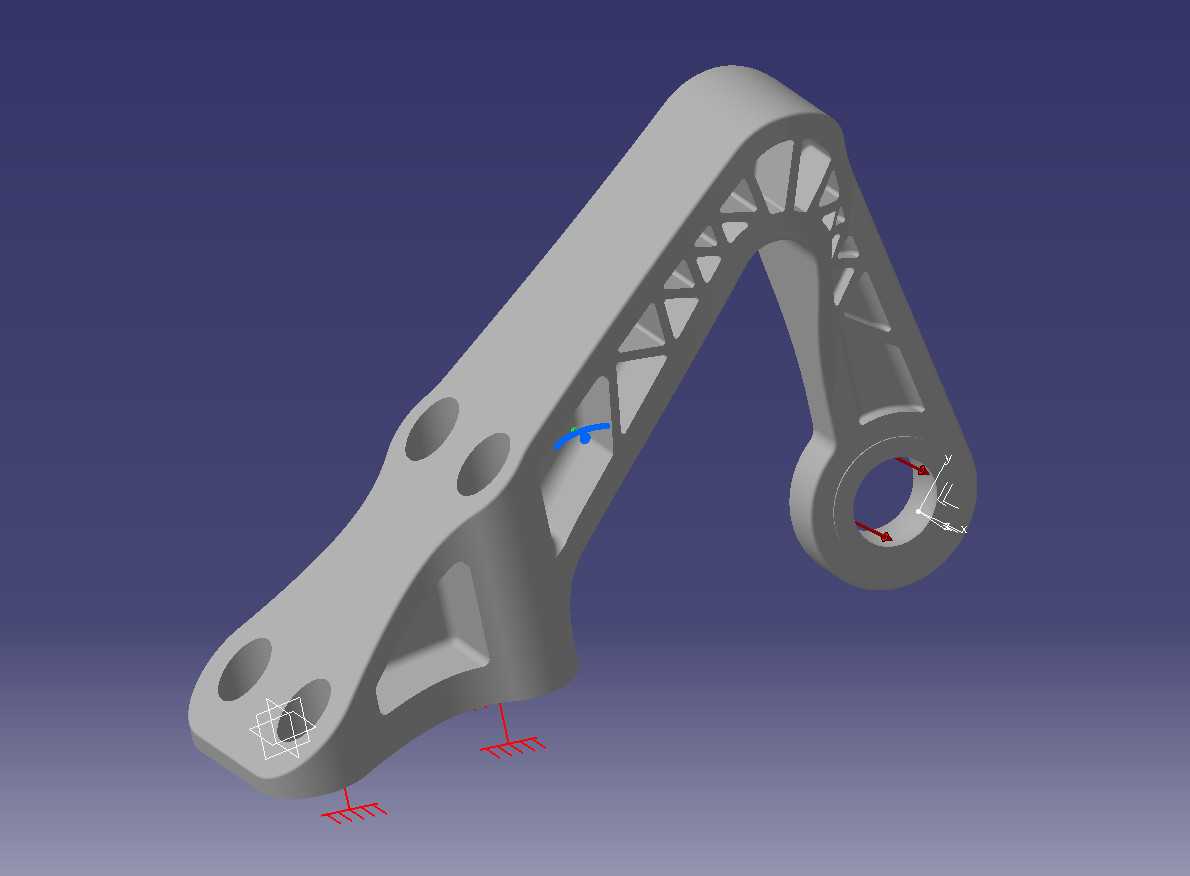

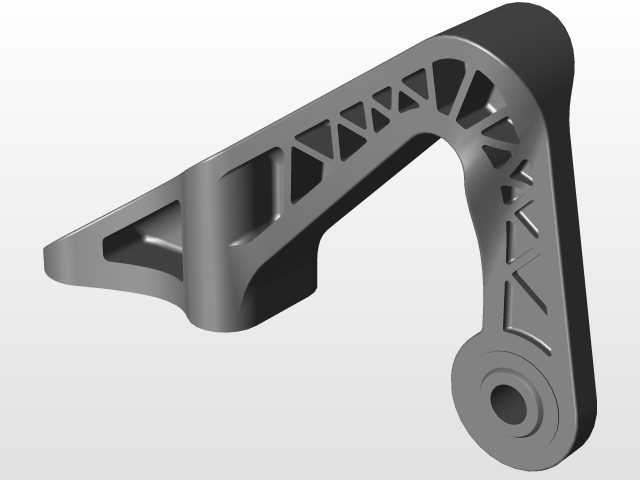

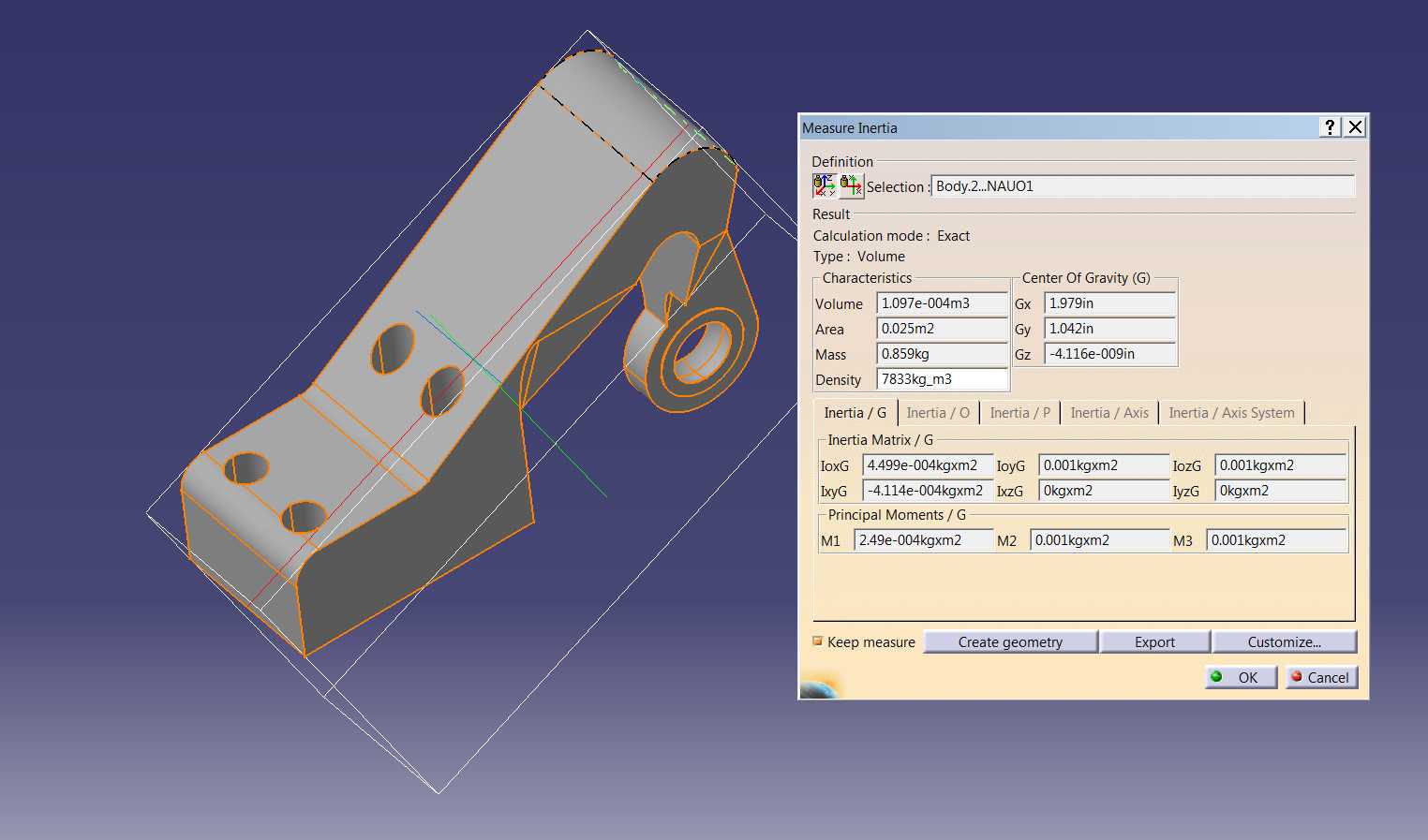

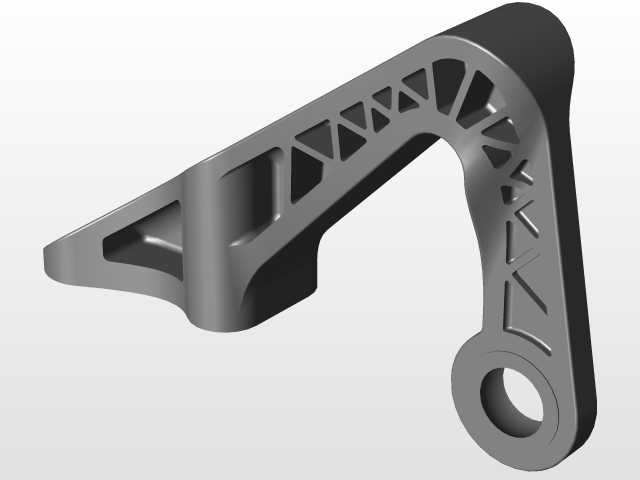

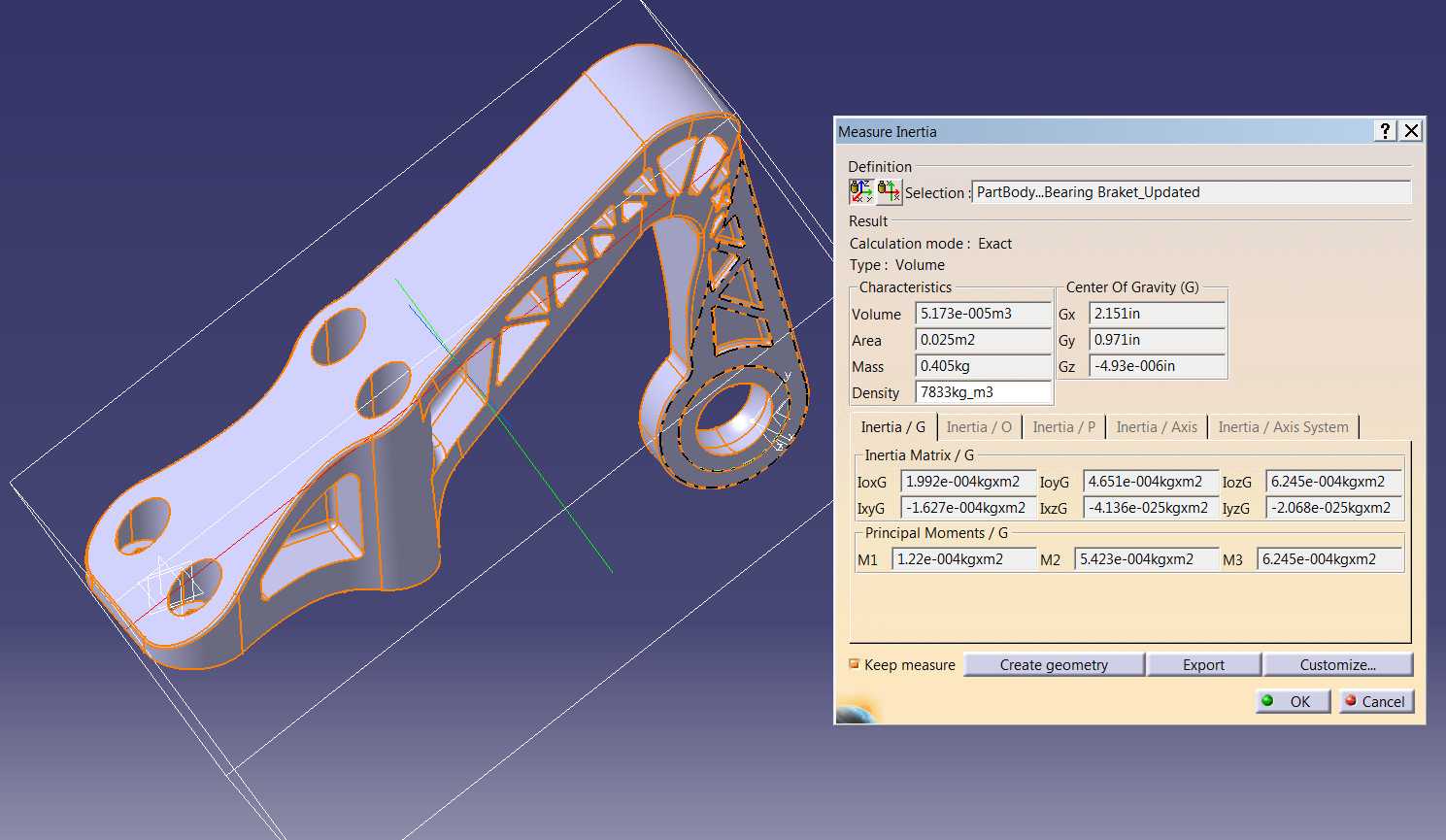

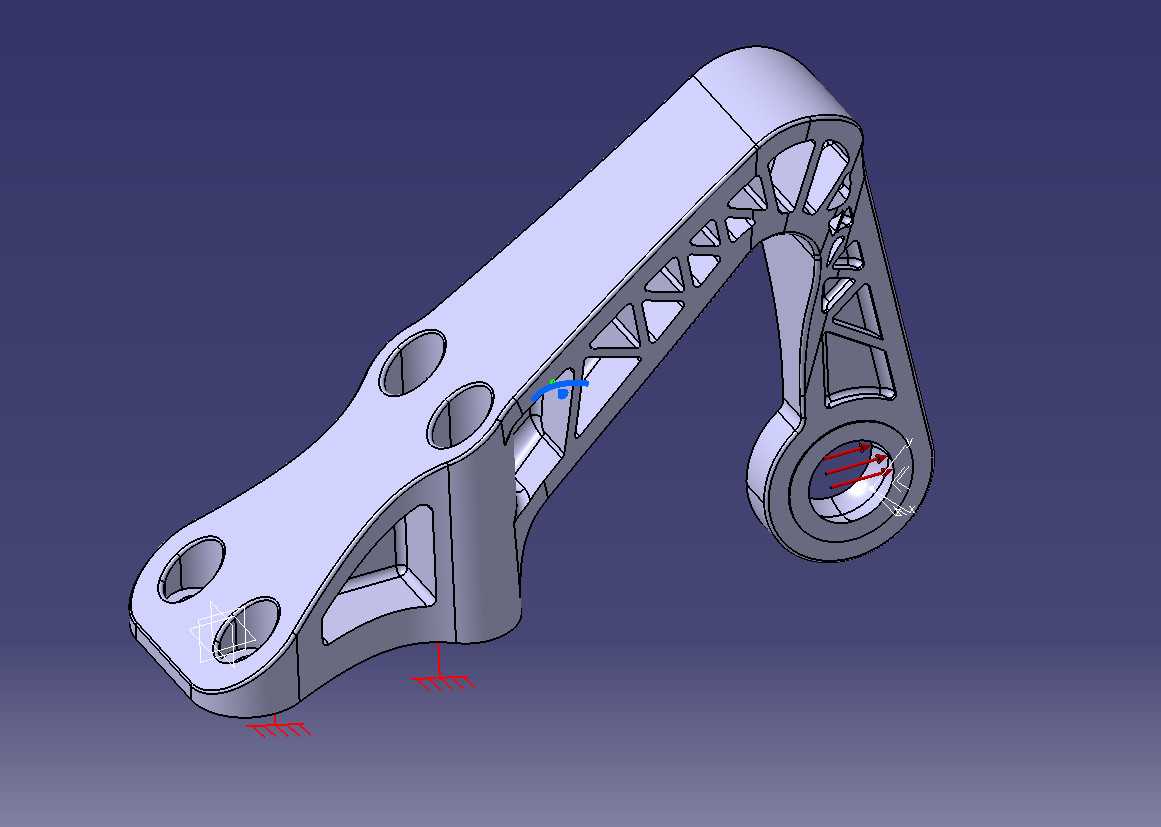

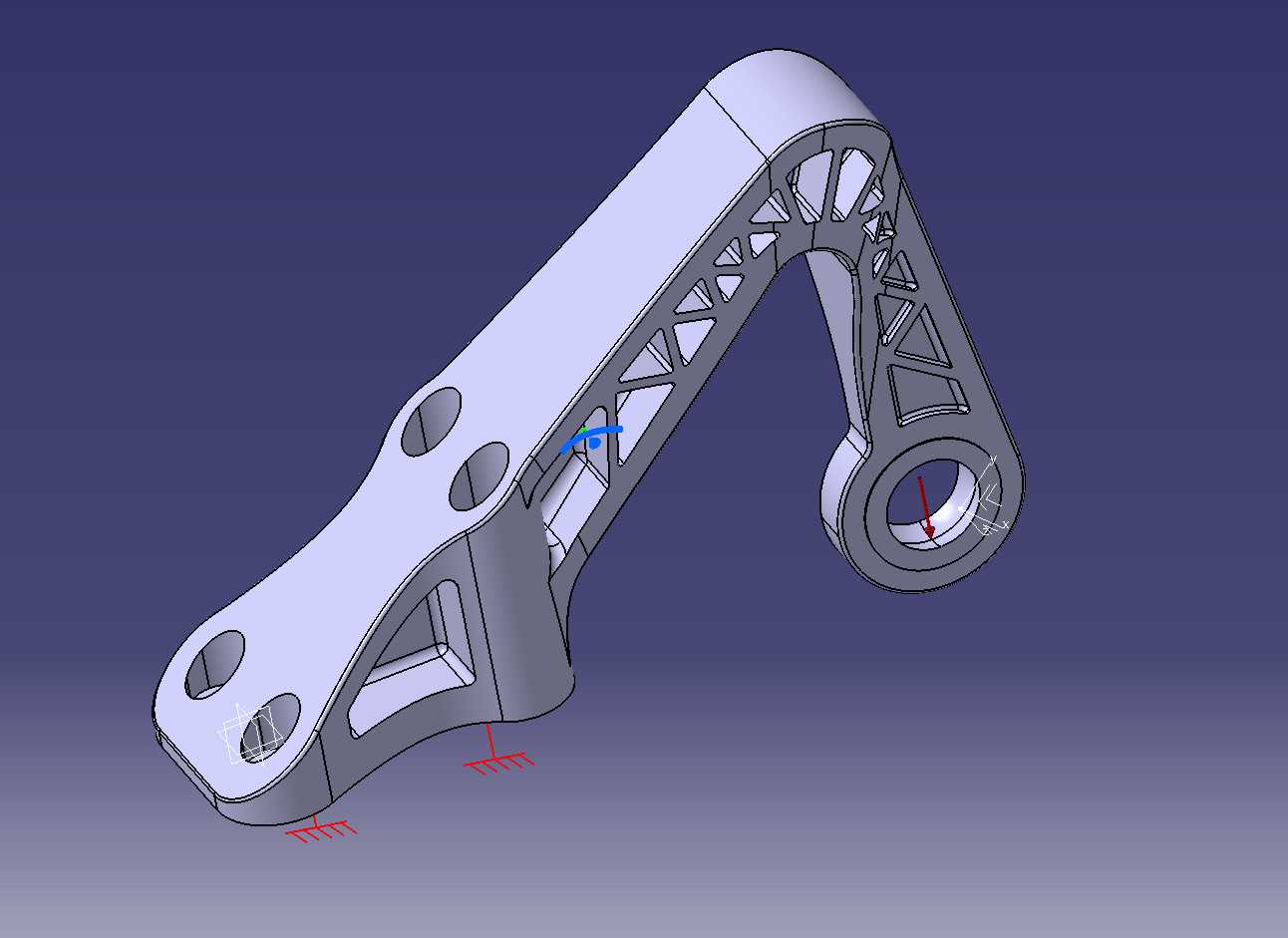

这款轴承支撑座主要面向航空机载设备的传动支撑场景,多用于小型飞行器操纵连杆、机载附件传动机构的轴承定位场景,核心作用是为深沟球轴承或角接触轴承提供稳定的安装基准,同时承受传动过程中产生的径向载荷与小幅轴向冲击载荷,避免轴承工作过程中出现外圈窜动、偏斜的问题,保障传动链路的运转同轴度。从结构设计来看,整体采用弯臂式异型布局,区别于传统方块式轴承座的厚重结构,主体非受力区域全部采用三角镂空的拓扑优化结构,在保证整体结构刚度、强度满足载荷要求的前提下,最大限度去除冗余材料,整体自重控制在0.405kg,相比同载荷等级的实心铸钢轴承座减重超过40%,完全适配航空领域对构件自重的严苛要求。安装端设置有四个同轴度经过精调的安装孔,

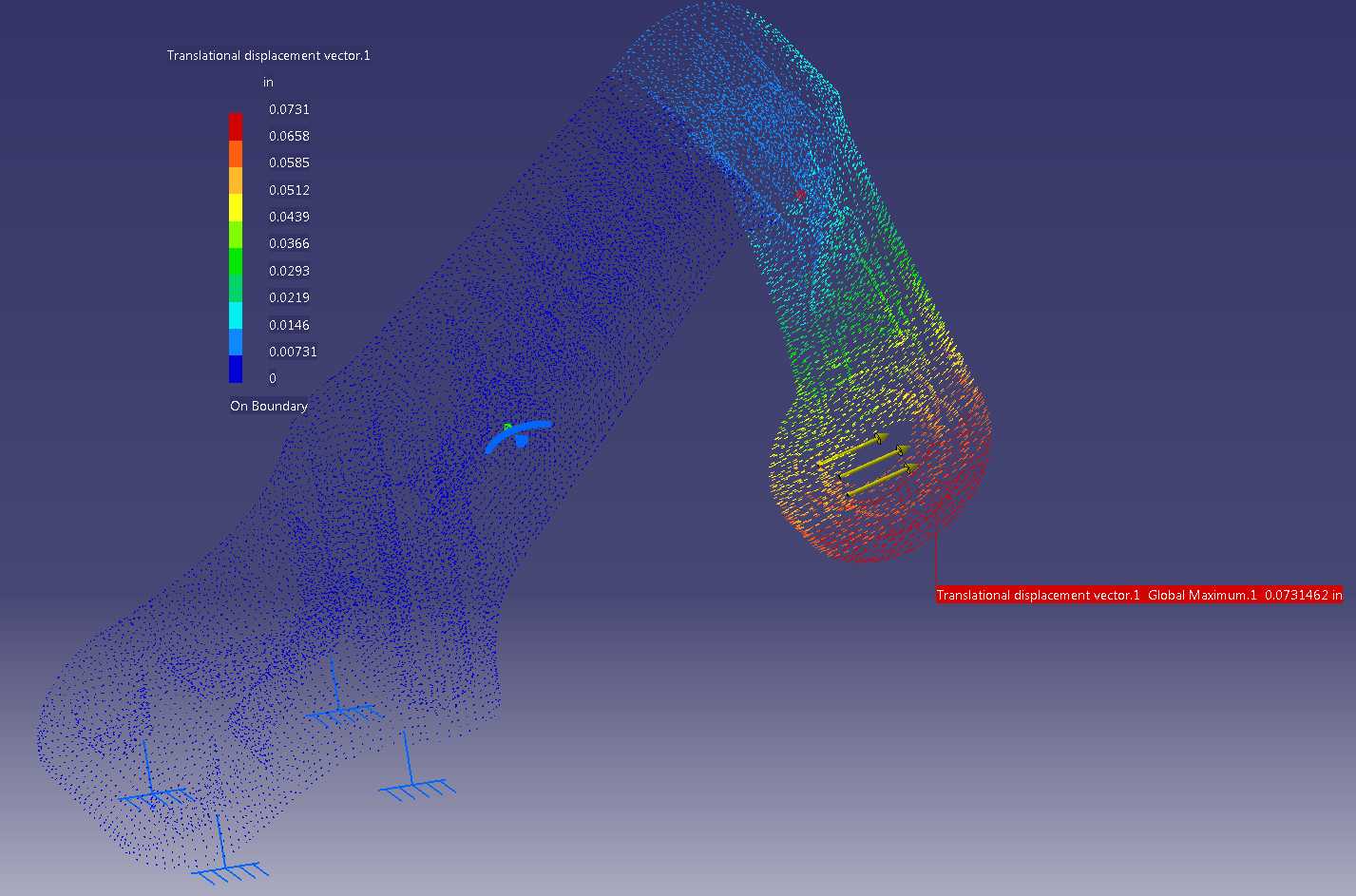

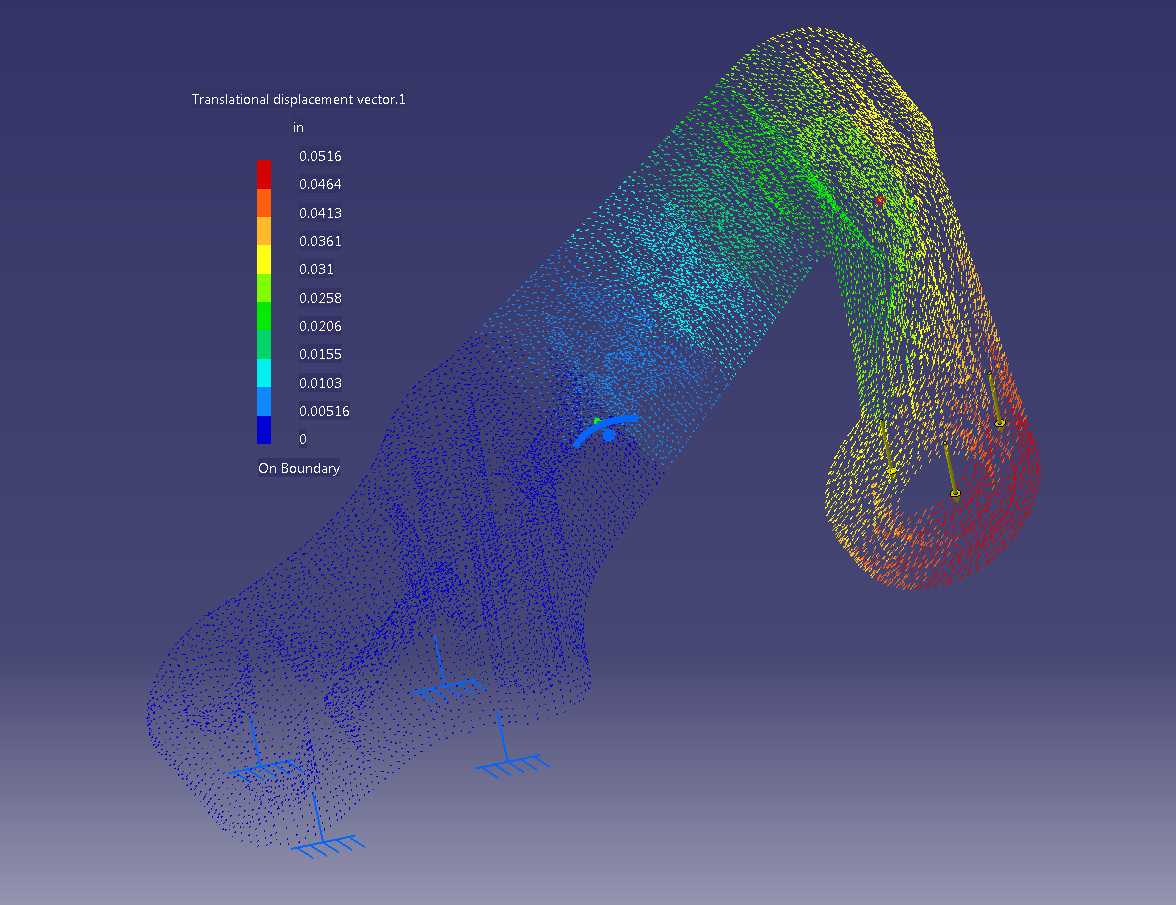

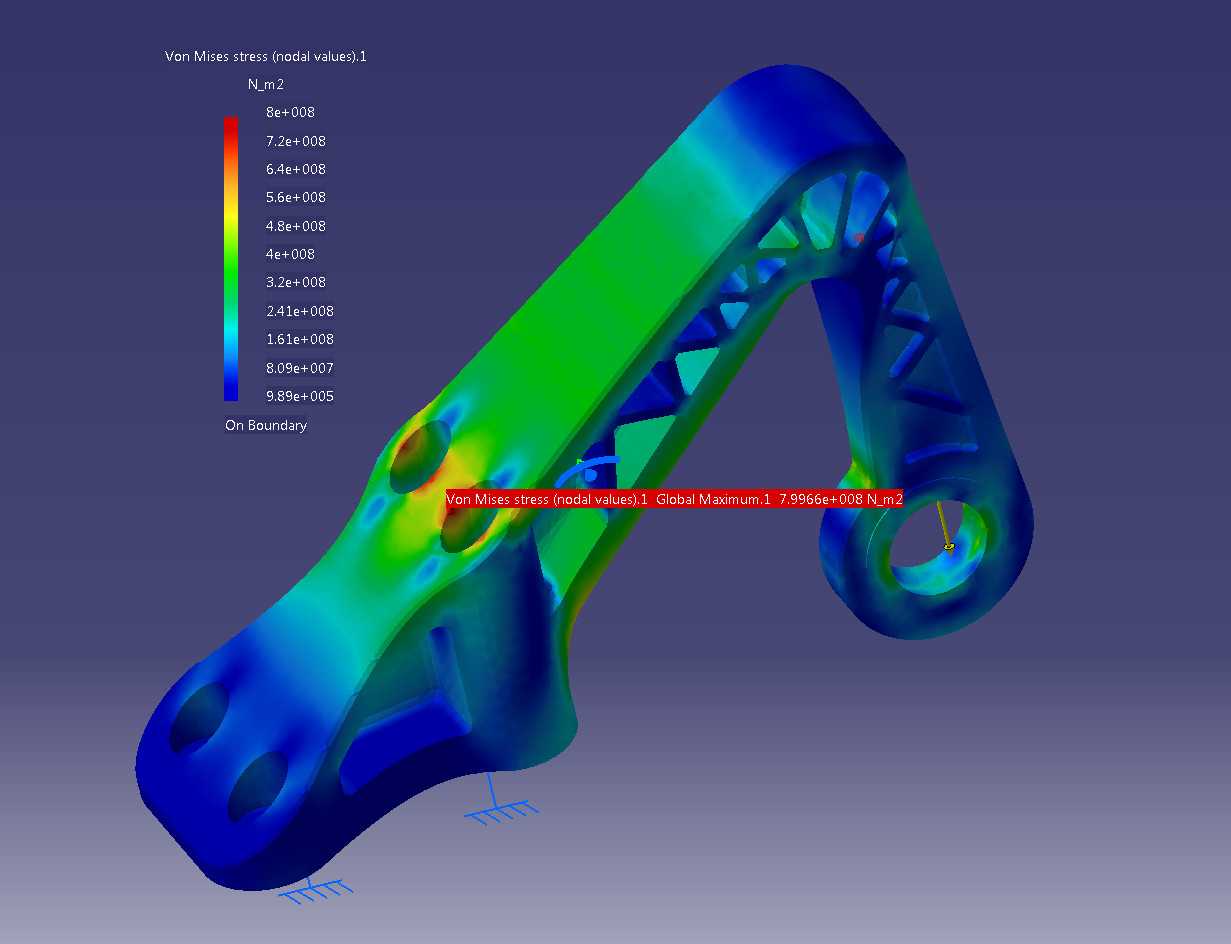

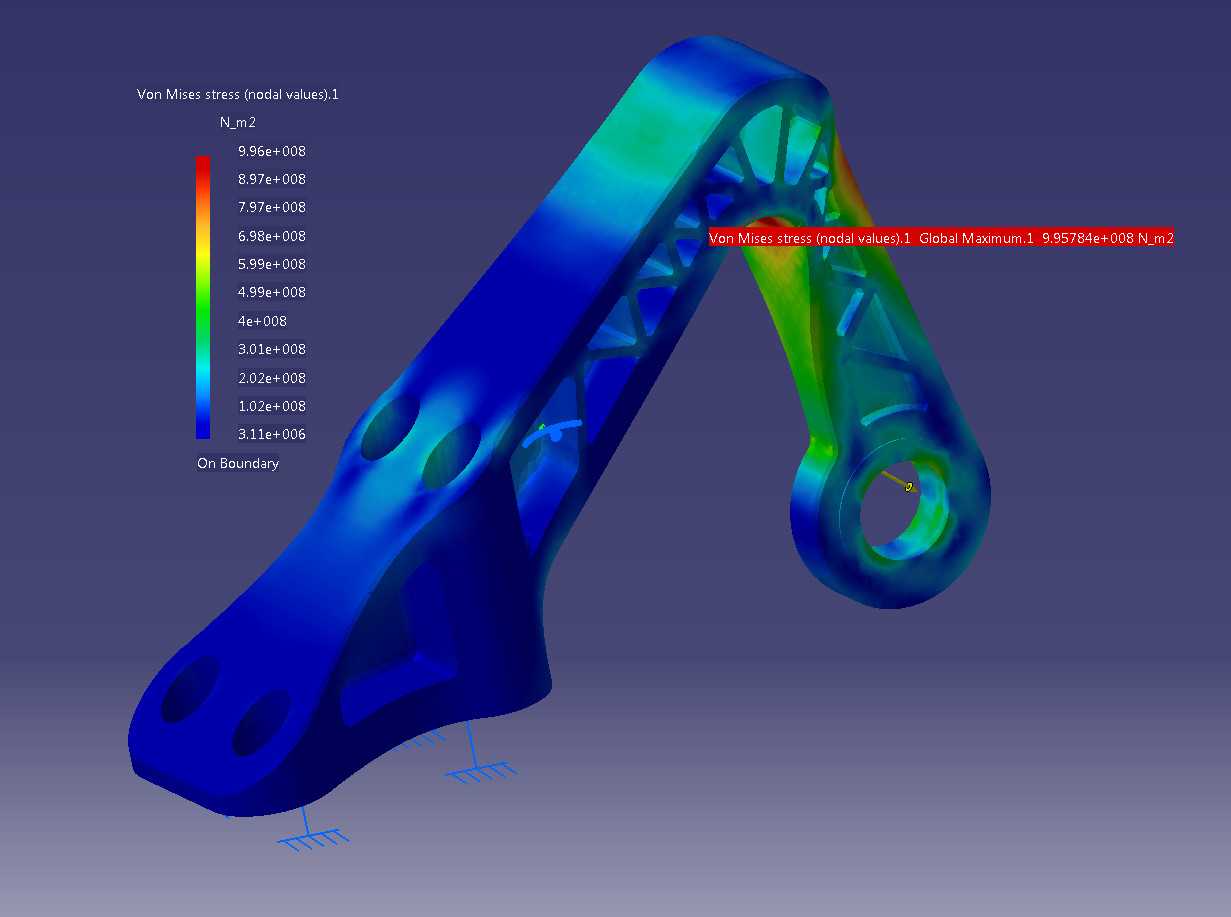

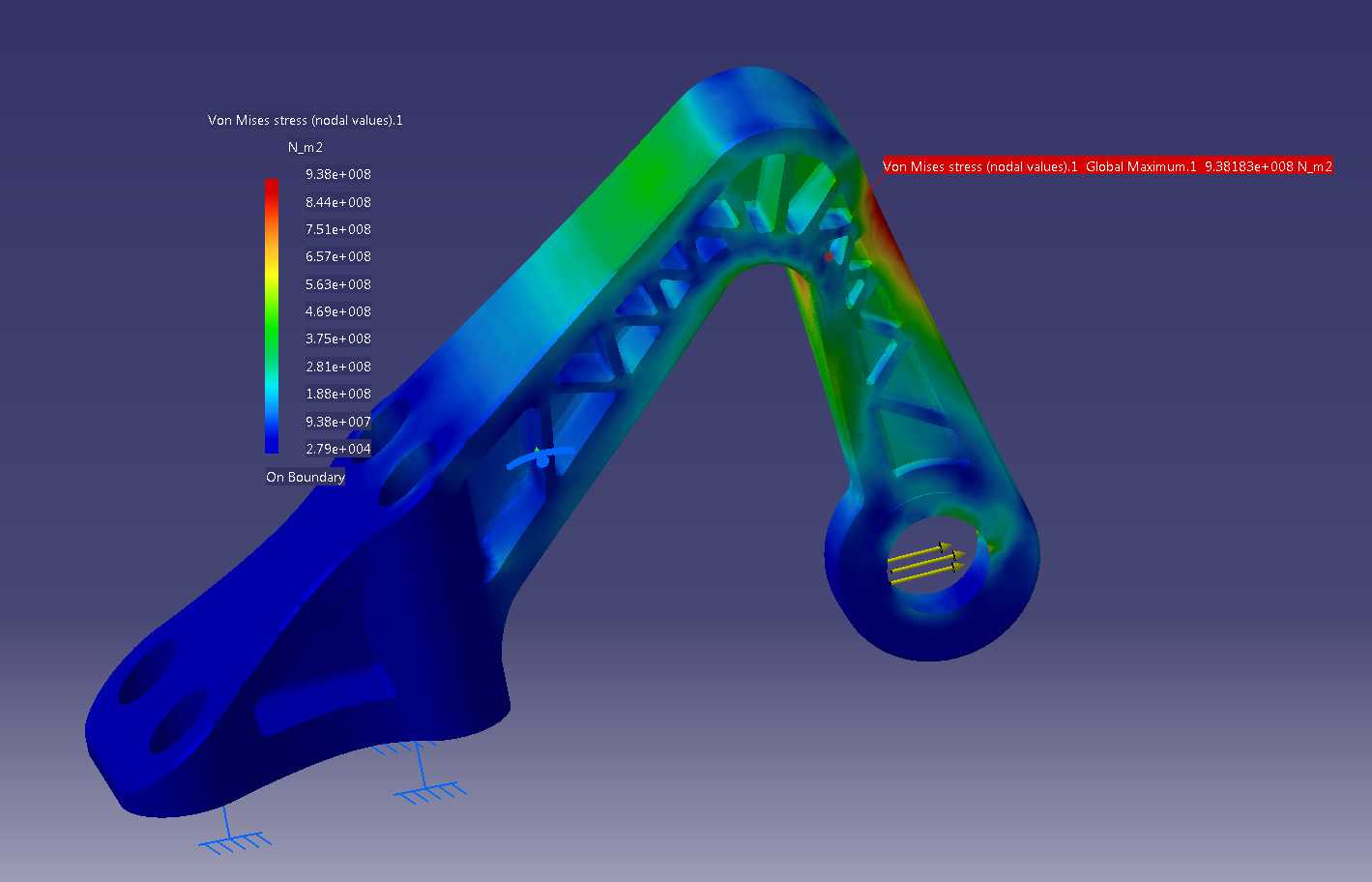

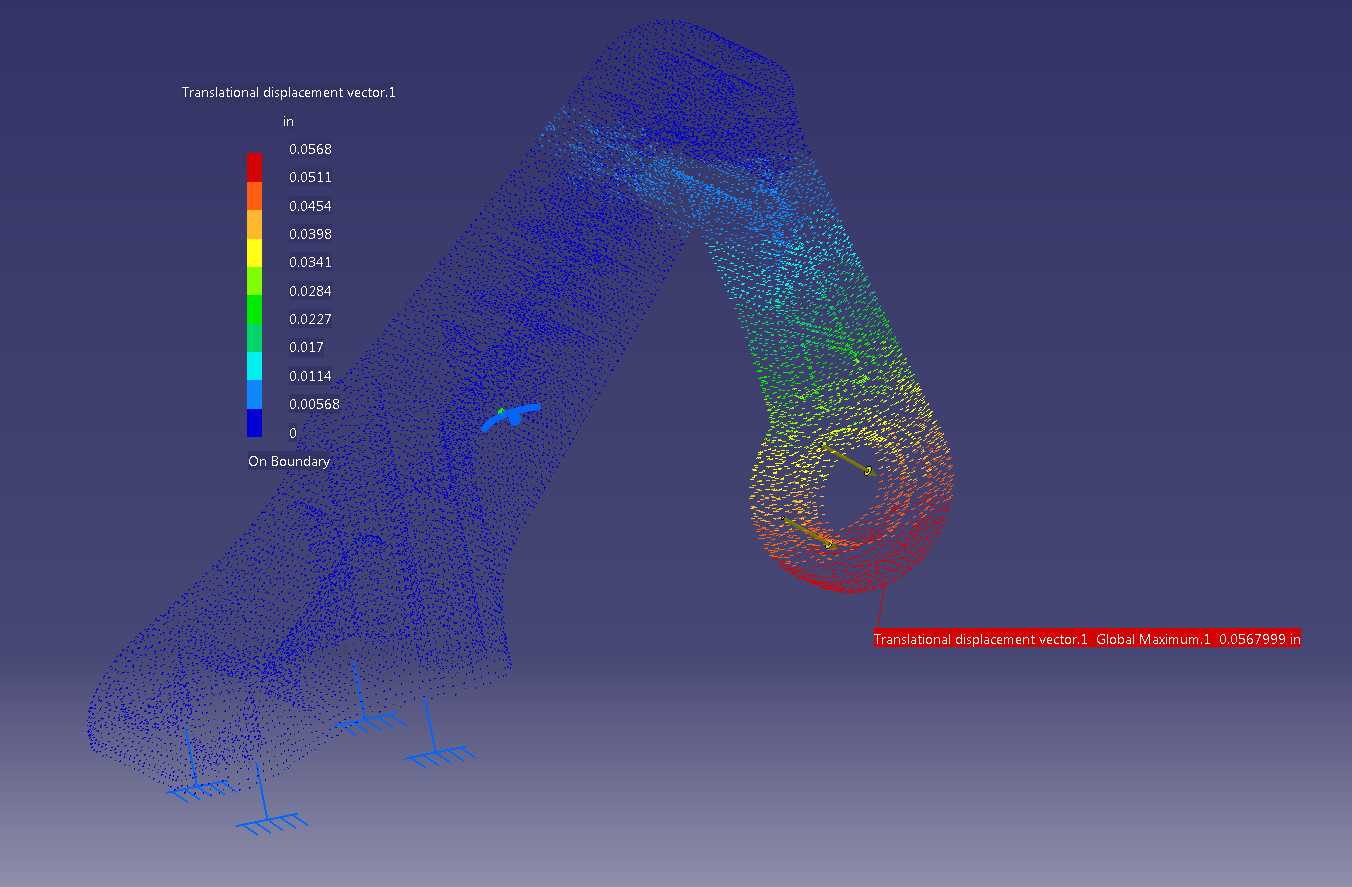

可通过螺栓直接固定在机载设备的安装基板上,安装孔周边做了局部加厚处理,避免螺栓锁紧时产生的压应力造成构件局部变形;轴承安装端为一体式镗孔结构,孔位内壁预留有轴承装配的公差余量,可满足标准轴承的过盈装配要求,孔侧设置有定位销孔位,可加装止动销限制轴承外圈的周向转动,避免轴承跑外圈造成的孔位磨损。设计过程中优先考虑了载荷传递路径的合理性,所有镂空筋条的走向完全匹配工作状态下的主应力流线方向,筋条交接位置全部做了圆角过渡处理,避免应力集中造成的疲劳断裂问题,构件底部的两个支撑凸台为加工基准面,平面度与安装孔的垂直度公差均控制在机械加工IT7级精度范围内,可保障装配后轴承的回转精度满足高速传动的要求。实际应用中,
该类轴承座可适配直径区间在20-30mm的标准滚动轴承,安装边界的弯臂角度经过精准校核,可避开周边传动构件的运动包络,不会出现运动干涉问题,镂空结构同时兼顾了散热需求,轴承高速运转产生的热量可通过镂空筋条快速散出,降低轴承工作温升,延长轴承的润滑脂使用寿命。
