按动式圆珠笔内部结构三维设计

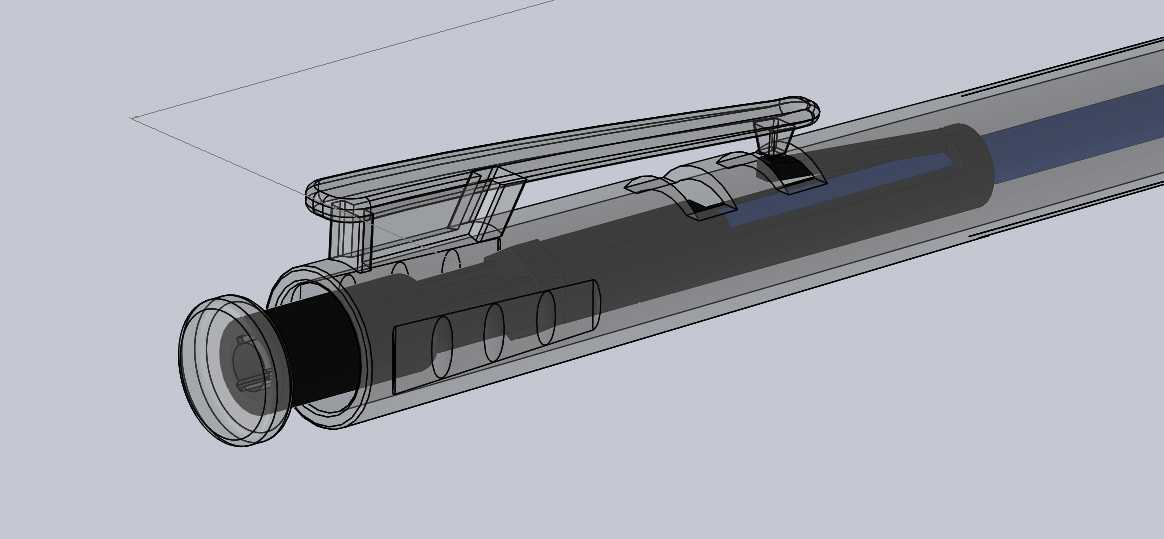

　　这款按动式圆珠笔的结构设计，核心围绕日常高频书写场景的使用需求展开，在常规按动笔的基础上对内部卡位结构做了细节优化，适配日常办公、学生课业、外勤记录等多场景的使用习惯。从结构逻辑来看，笔夹部分采用一体化悬臂式设计，与笔身上部的卡位槽做了嵌入式配合，既保证夹在笔记本、工装口袋时的夹持力足够，不会因日常走动晃动脱落，又避免了传统粘接式笔夹容易断裂脱落的问题，笔夹根部做了R2.5的圆角过渡，减少应力集中，反复掰动也不会出现根部开裂的情况。笔身主体采用透明视窗设计，可直接观察内部笔芯的剩余墨量，不用拧开笔尾就能判断是否需要更换替芯，笔身内壁做了三条轴向定位筋，刚好卡住标准按动式笔芯的外壁，避免书写时笔芯在笔杆内晃动出现断墨、笔尖偏移的问题。

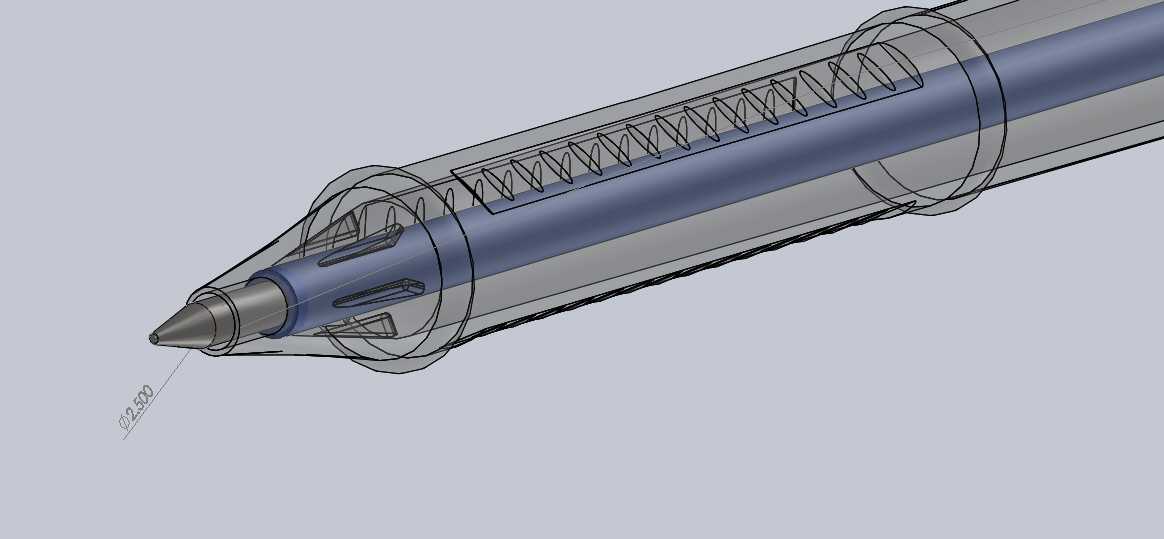

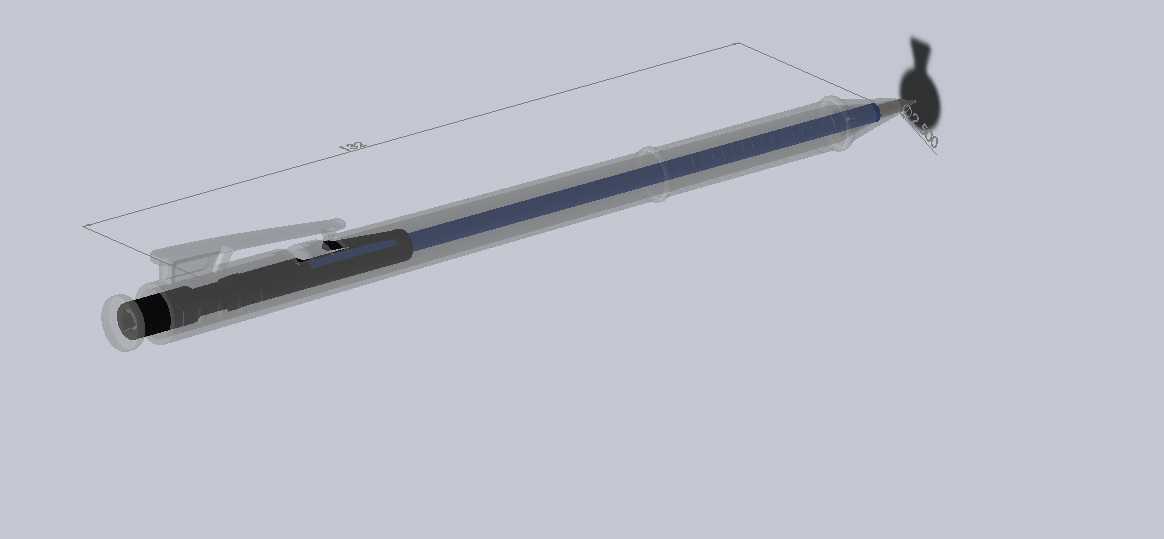

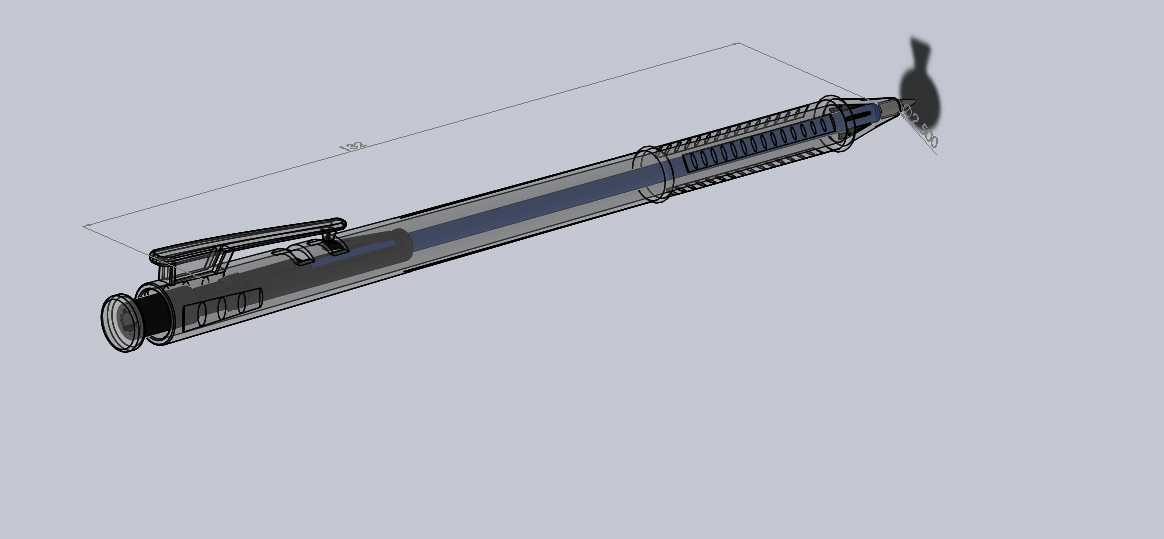

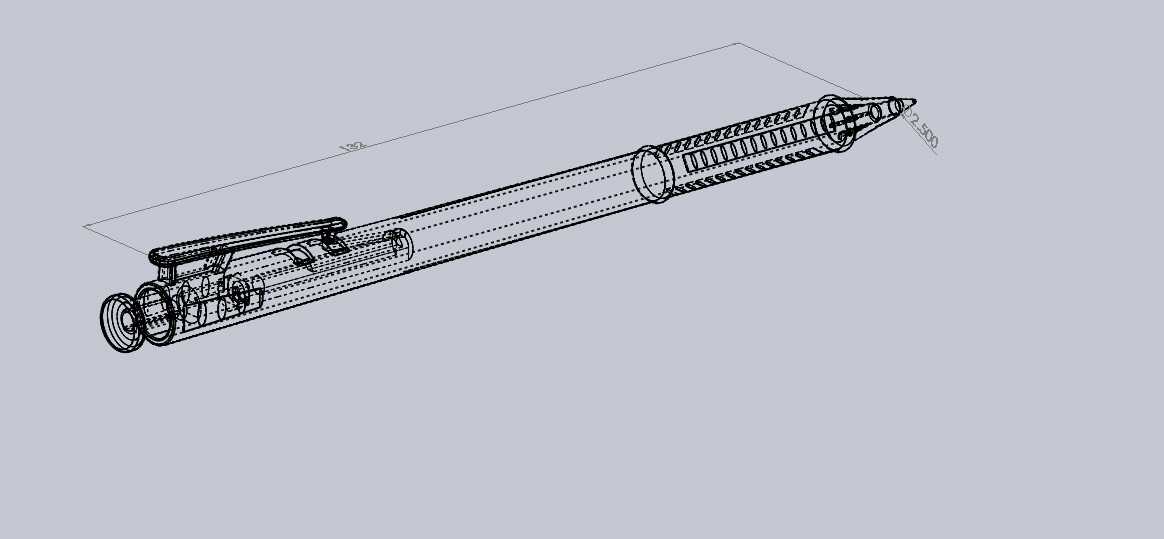

　　按动卡位结构采用经典的棘轮旋转卡位设计，按压笔尾时，棘轮带动笔芯套筒向前推进，旋转60度后卡入定位槽，笔尖伸出笔嘴位置，再次按压时棘轮旋转脱开，复位弹簧带动笔芯回缩，笔尖完全收进笔嘴内部，避免携带时笔尖戳脏衣物、纸张。尺寸设计上，整笔装配后的总长度控制在142mm，笔身最大外径11.2mm，符合成年人手握的最佳握持尺寸，笔嘴位置做了1:20的锥度过渡，握持区距离笔尖25mm位置做了细微的磨砂防滑纹理，长时间书写也不会打滑。安装边界方面，所有内部零件的同轴度公差控制在0.05mm以内，笔芯套筒与笔身内壁的配合间隙为0.1mm，既保证按压时的滑动顺畅，不会出现卡滞，又不会因间隙过大出现晃动，复位弹簧的线径0.4mm，自由长度28mm，

　　预压行程3mm，按压行程5mm，按压力度控制在12N左右，符合大多数人的按压手感习惯，不会出现按动太硬费力、或者太软容易误触出芯的问题。笔尾的按帽做了内凹弧面设计，贴合手指指腹的形状，反复按压也不会出现硌手的情况，笔嘴位置的金属衬套与笔杆采用过盈配合，过盈量0.08mm，装配后不会出现松动脱落，对笔尖起到很好的保护作用，即使笔从桌面高度掉落，也不会直接磕碰笔尖导致笔尖变形报废。
