带齿轮传动结构的气体打火机结构设计

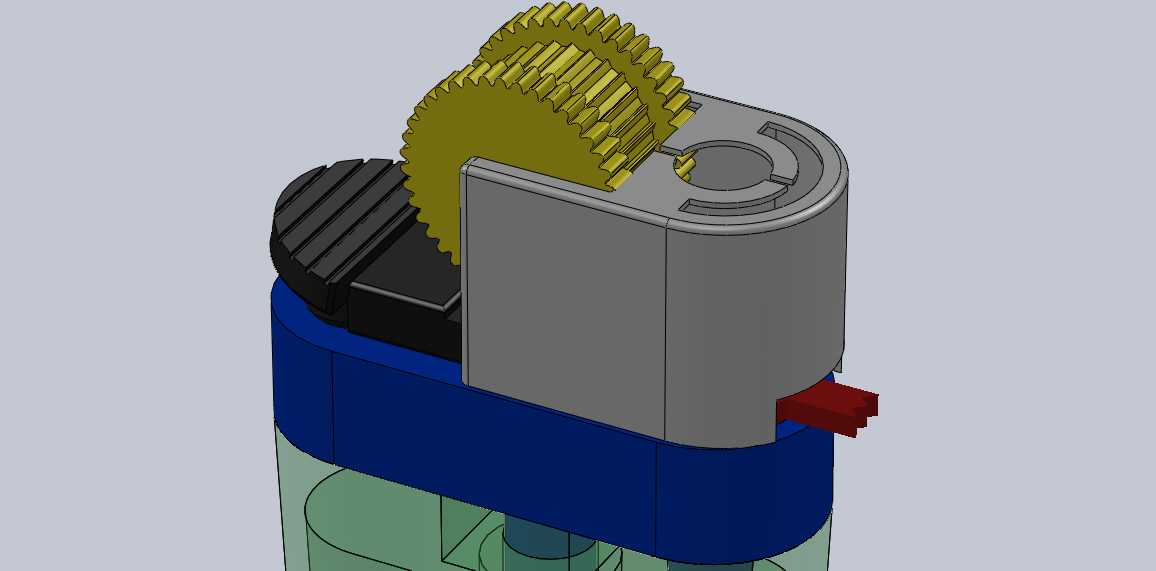

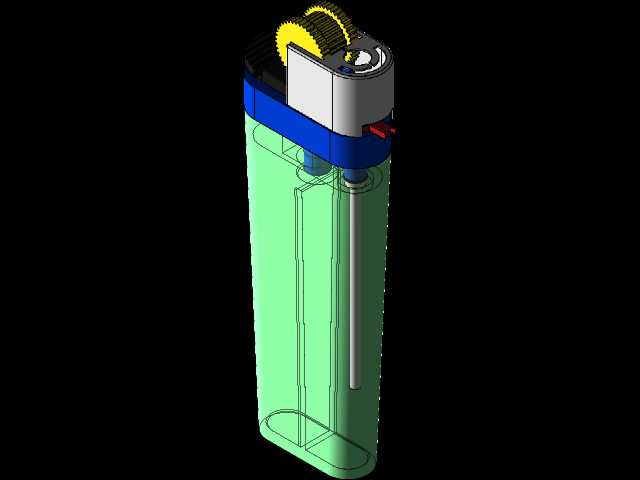

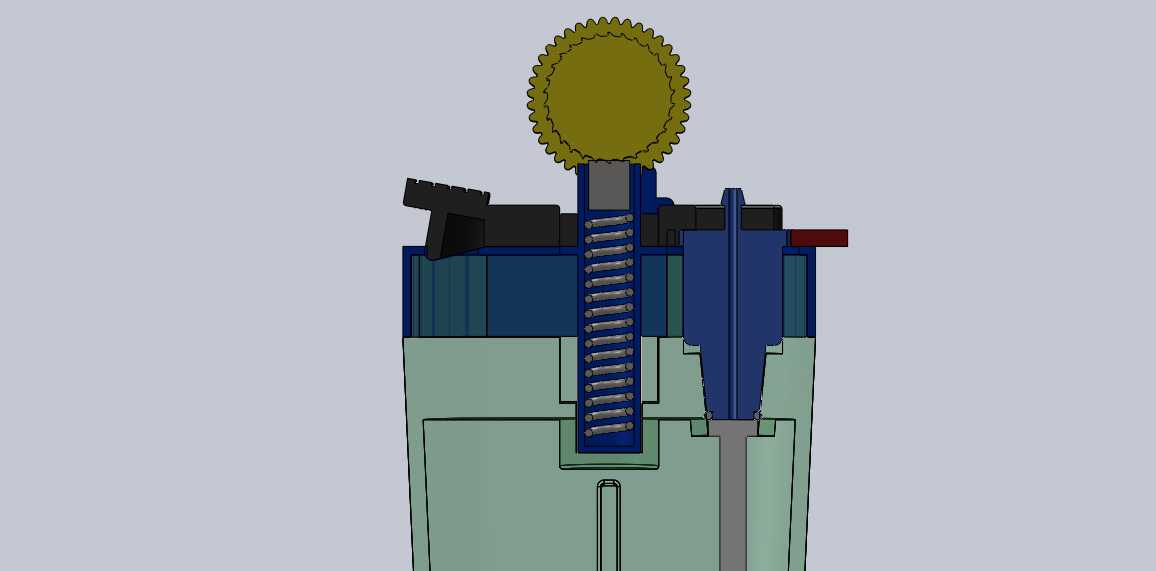

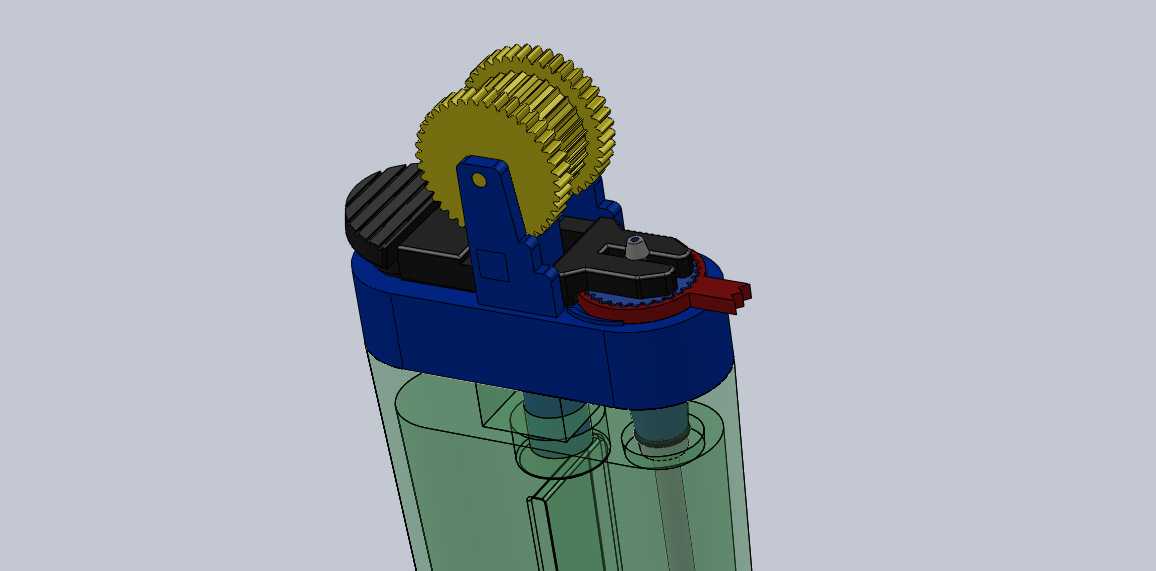

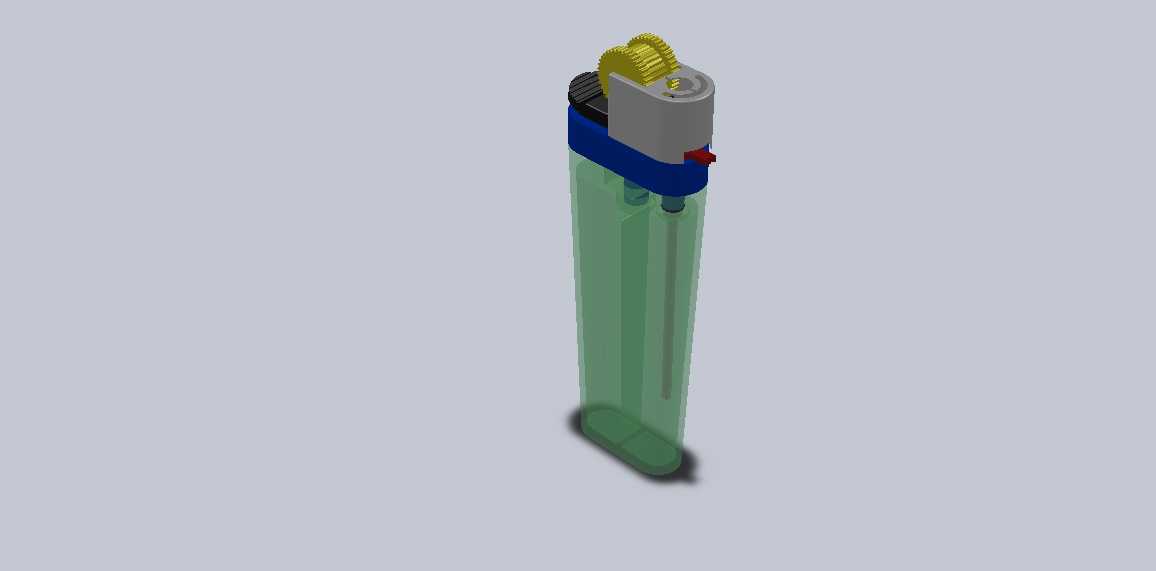

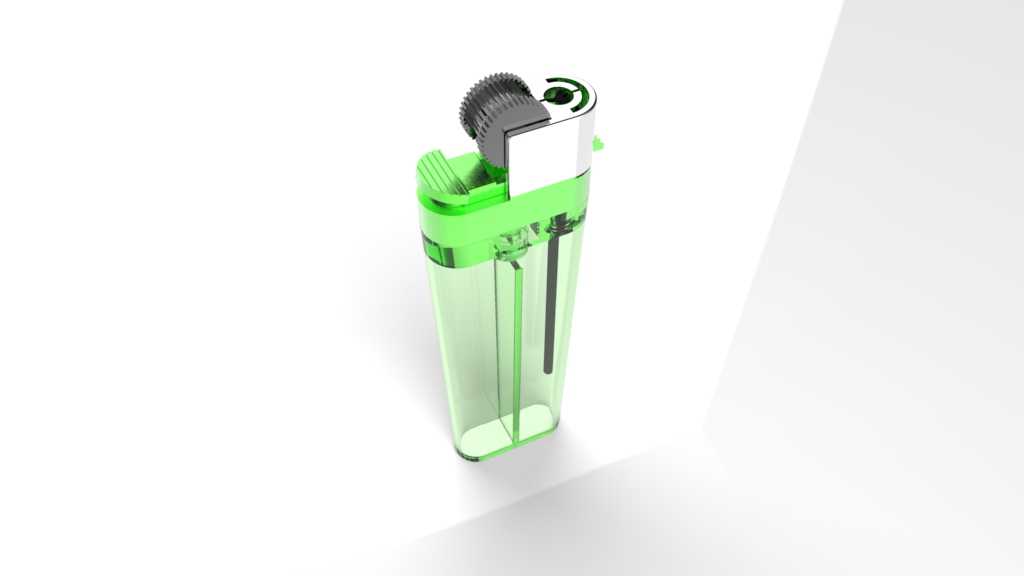

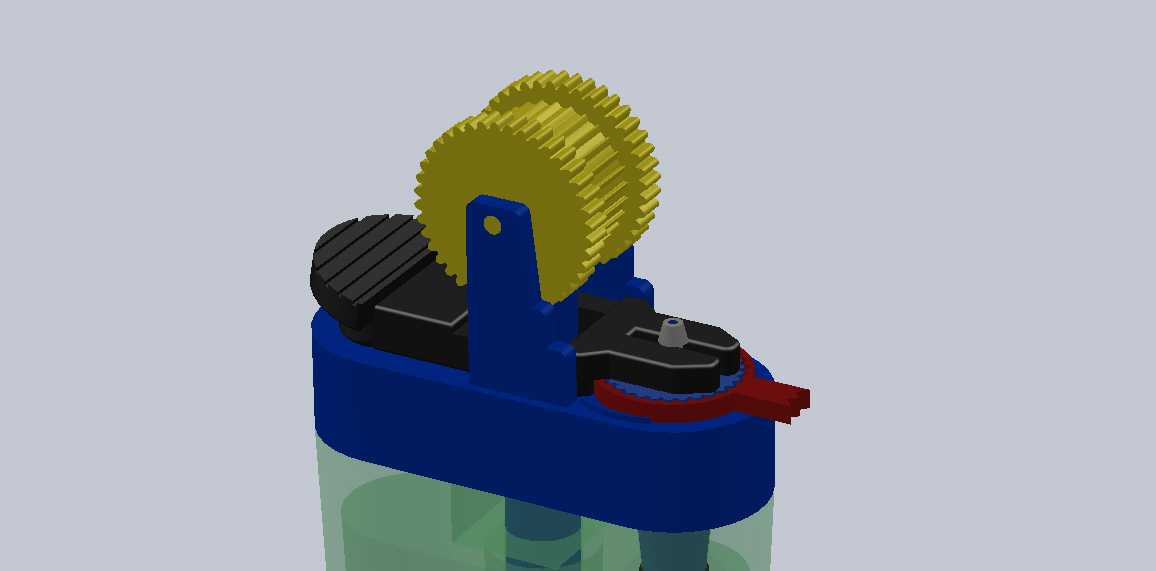

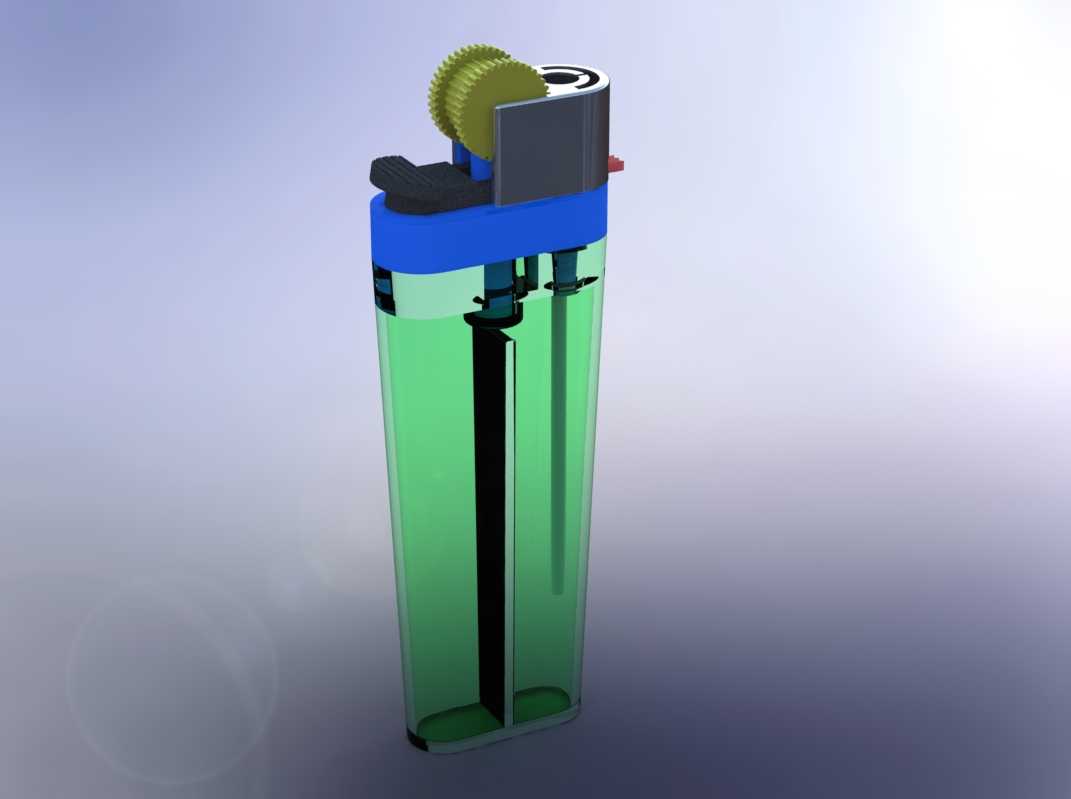

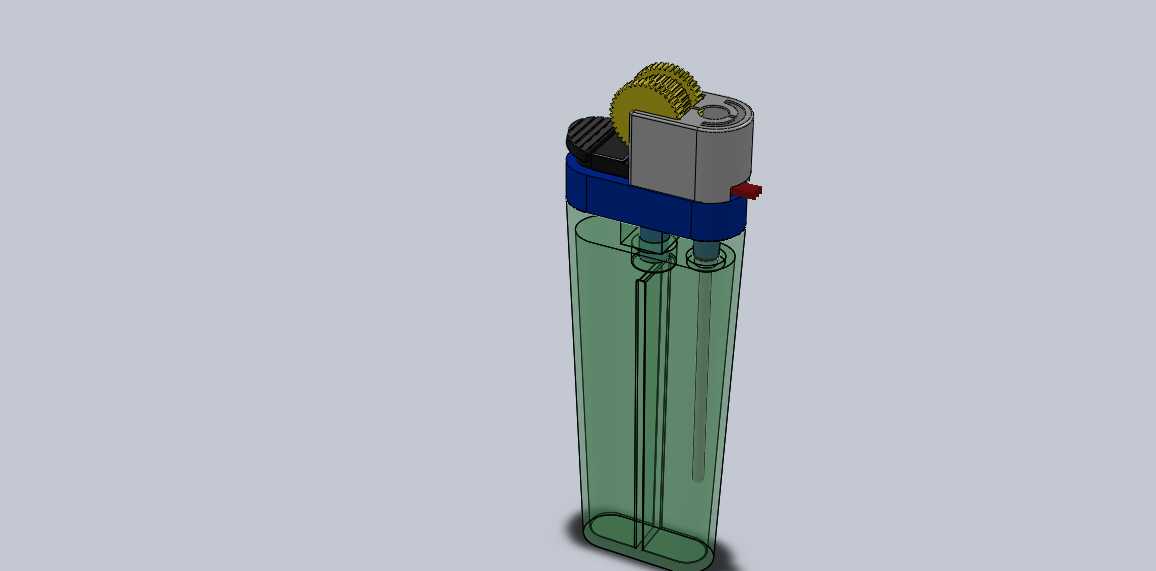

这款点火器具的三维结构设计，核心围绕便携燃气点火场景的实际使用需求展开，日常可用于户外生火、厨房灶具引燃、工业小范围明火作业等场景，整体结构紧凑，适配手持操作的人机尺寸，握持部分采用半透明储气瓶结构，可直观观测内部燃气剩余容量，避免使用过程中突然断气的尴尬。设计过程中优先考虑操作的可靠性，顶部的大直径传动齿轮替代了传统打火机的小尺寸摩擦轮，增大了操作时的接触力矩，用户只需施加较小的按压力即可带动火轮转动完成点火，即便戴薄款劳保手套操作也能顺畅触发，不会出现传统小轮打滑、按不动的问题。传动结构的安装边界做了限位设计，齿轮支架与机身主体采用卡扣加定位柱的配合方式，装配时无需额外粘接即可固定到位，支架上的轴孔与齿轮转轴采用间隙配合，预留了0.02mm的转动余量，既不会出现卡滞，也不会因间隙过大导致齿轮晃动偏移。出气阀部分采用侧置红色调节拨杆，拨杆的转动行程做了限位设计，从最小火焰到最大火焰的调节角度控制在30度范围内，避免误操作将火焰开得过大引发安全隐患，阀口与火轮的出气距离经过反复校核，保证燃气喷出后能第一时间被火花引燃，不会出现漏燃、爆燃的情况。机身下部的储气瓶与上部机芯的连接采用密封胶圈压合结构，密封槽的深度与胶圈线径匹配度经过验证，日常携带时放在口袋、工具包中不会出现燃气渗漏的问题，整体外形尺寸控制在掌心可握持的范围，没有突出的尖锐棱角，避免携带时刮蹭衣物或划伤皮肤。从结构设计角度看，这款模型把传统打火机的易操作痛点做了针对性优化，齿轮传动的结构不仅提升了操作手感，也延长了点火结构的使用寿命，金属齿轮的耐磨性能远优于传统的薄钢片火轮，长期使用后也不会出现齿面磨损导致的打火成功率下降问题，各部件的拆分结构也适配批量注塑生产的工艺要求，没有出现倒扣、壁厚不均等不利于量产的设计缺陷，储气瓶部分的壁厚均匀控制在1.2mm，既保证了结构强度，也尽可能压缩了整体重量，长时间手持不会有负重感。
