自动丝杠传动配套滚轮架结构设计

这款滚轮架是自动丝杠传动系统里的核心配套支撑构件，主要应用在各类需要直线往复进给的自动化传动工位，常见于非标自动化生产线的直线滑台模组、小型专用机床的进给单元、工装夹具的位移调节机构中，承担滚轮承载、运动导向、间隙补偿的实际作用，区别于普通的固定式支撑座，它需要配合丝杠的转动实现随动支撑，避免丝杠长行程运行时出现挠度变形，同时保障滚轮与传动面的贴合精度，减少运行过程中的卡顿与窜动。

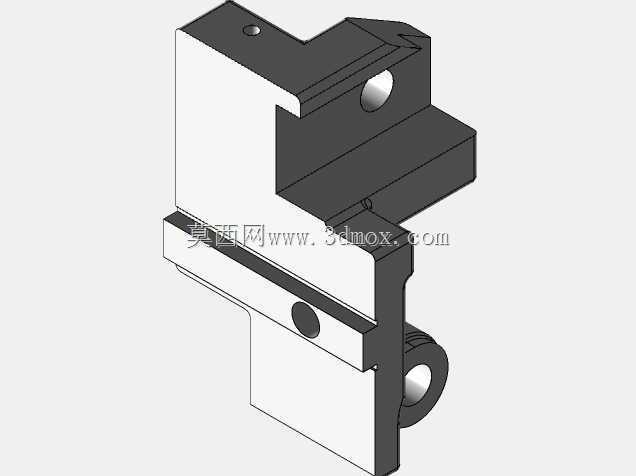

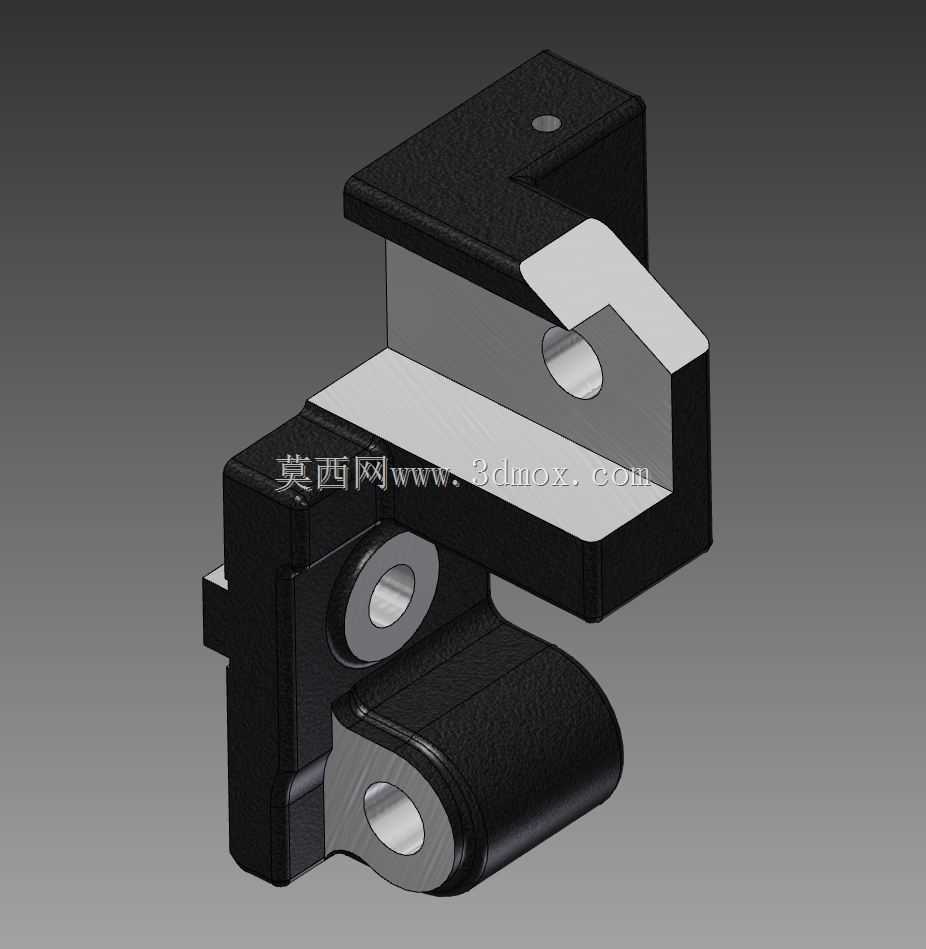

从结构设计思路来看，整体采用分体式组合构型，主体支撑部分采用L型折弯式的基体结构，一侧预留与安装基面贴合的固定安装面，上面加工有定位销孔与螺栓过孔，安装时可以先通过定位销完成位置校准，再穿入紧固螺栓实现锁固，能有效控制安装时的位置偏差，避免后续运行出现偏载。基体下部延伸出两个同轴的滚轮安装耳座，耳座上加工有同轴度要求较高的销轴孔，用来穿装滚轮销轴，销轴与孔之间采用小间隙配合，既保障滚轮转动的灵活性，又不会出现径向窜动。滚轮本身采用带圆弧过渡的柱面构型，表面做了硬化处理，和丝杠的传动接触面做了适配的轮廓匹配，能减少接触应力集中，延长构件的使用寿命。

在安装边界与尺寸控制上，整体结构的外轮廓做了紧凑化处理，固定安装面的孔位间距适配常规40系列、60系列工业铝型材的安装槽间距，不需要额外做转接板就可以直接固定在常规的型材机架上，整体的高度尺寸控制在较小范围内，不会过多占用传动模组的垂直方向安装空间，适合在安装空间受限的紧凑工位使用。两个滚轮的安装中心距经过反复校核，刚好适配对应规格丝杠的导程与直径，运行时滚轮与丝杠的接触包角处于合理区间，既不会因为接触面积过小导致压溃磨损，也不会因为包角过大增加运行阻力。基体上还预留了一个小型的注油孔，日常维护时可以直接从外部注入润滑脂，不需要拆解结构就能完成滚轮销轴的润滑，降低后期维护的工作量。

实际使用过程中，这个构件可以抵消丝杠传动时产生的径向分力，避免丝杠承受额外的弯曲载荷，有效提升整个传动系统的运行稳定性，尤其是在中长行程的丝杠传动场景下，加装这类滚轮架可以将丝杠的临界转速提升百分之二十以上，减少高速运行时的丝杠抖动问题。结构上的棱角位置都做了倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升基体的结构强度，在承受额定载荷时不会出现应力开裂的问题。
