撬装式真空抽气集成系统三维设计

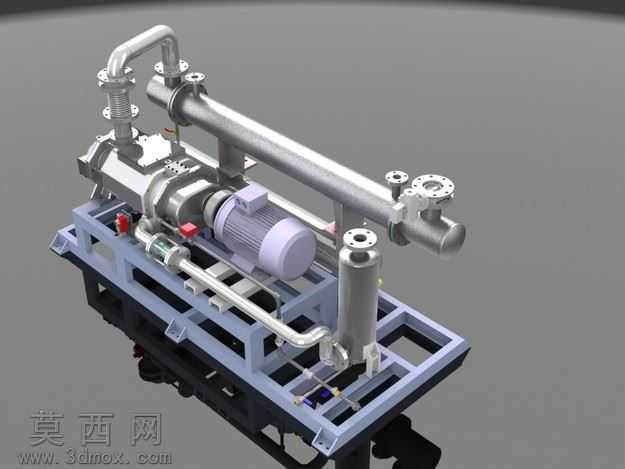

本套真空抽气系统采用SolidWorks完成全参数化三维建模，整体采用撬装集成式设计思路，将动力驱动单元、真空发生主体、换热管路组件、气液分离装置、控制阀组全部整合在一体式焊接机架上，无需现场复杂组装即可整体转运部署，适配工业现场快速安装投产的使用需求。建模过程中对每一处零部件都做了严谨的工程参数匹配：驱动端采用卧式电机直连真空泵主体的传动结构，规避了皮带传动的打滑损耗问题，泵体端的密封结构、转子腔体都按照实际加工尺寸做了细节还原，保证模型可直接导出工程图用于生产参考。管路系统建模时严格遵循流体管路设计规范，主抽气管路采用大口径无缝钢管搭配法兰连接结构，弯头处做了标准曲率的圆弧过渡，减少气阻损耗；管路与泵体、分离罐的连接位置全部添加了波纹管补偿结构，可抵消设备运行时的振动位移，避免硬连接出现密封泄漏问题。机架部分采用标准矩形型钢焊接成型，建模时预留了电机安装位、泵体固定座、分离罐支撑脚的精准安装孔位，底部设置了叉车转运槽位，兼顾结构强度与转运便利性。渲染环节针对不同部件匹配了对应材质：电机外壳做了铸铁喷塑的哑光灰质感，泵体与不锈钢管路赋予了拉丝不锈钢的金属反光材质，机架部分做了工业蓝漆的半哑光质感，密封垫片、阀门手柄分别赋予橡胶、工程塑料的材质属性，搭配场景柔光渲染后，完整还原了工业设备的真实质感。设计过程中充分考量了设备的运维便利性，阀门操作位置、仪表安装位都预留了充足的操作空间，过滤分离装置设置在管路低位，方便定期排污维护，整体布局紧凑合理，在保证抽气性能的前提下最大程度压缩了设备占地空间，可直接用于真空获取场景的方案展示、工程布局模拟以及生产加工参考。
