欧规C型一体式USB手机充电器结构设计

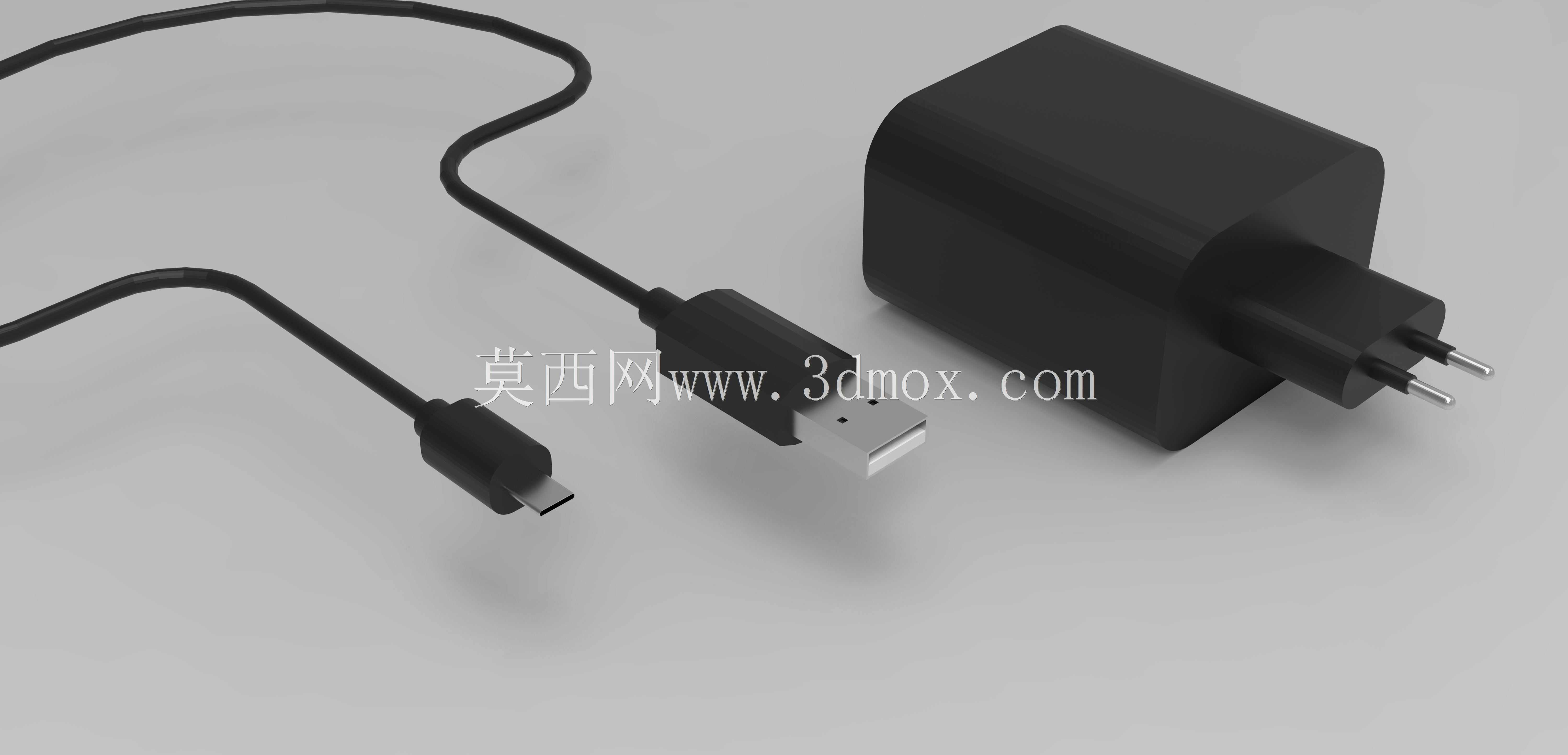

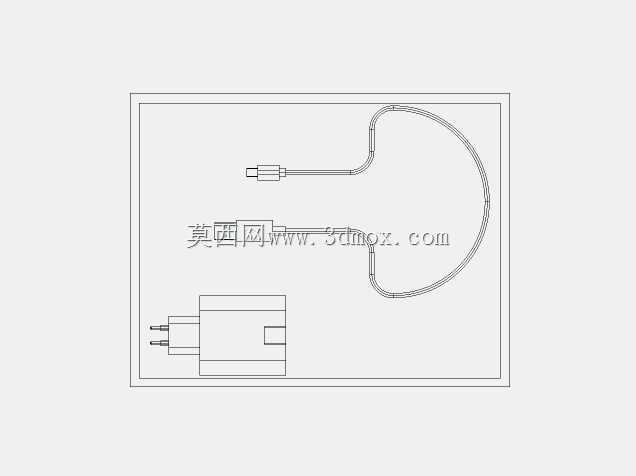

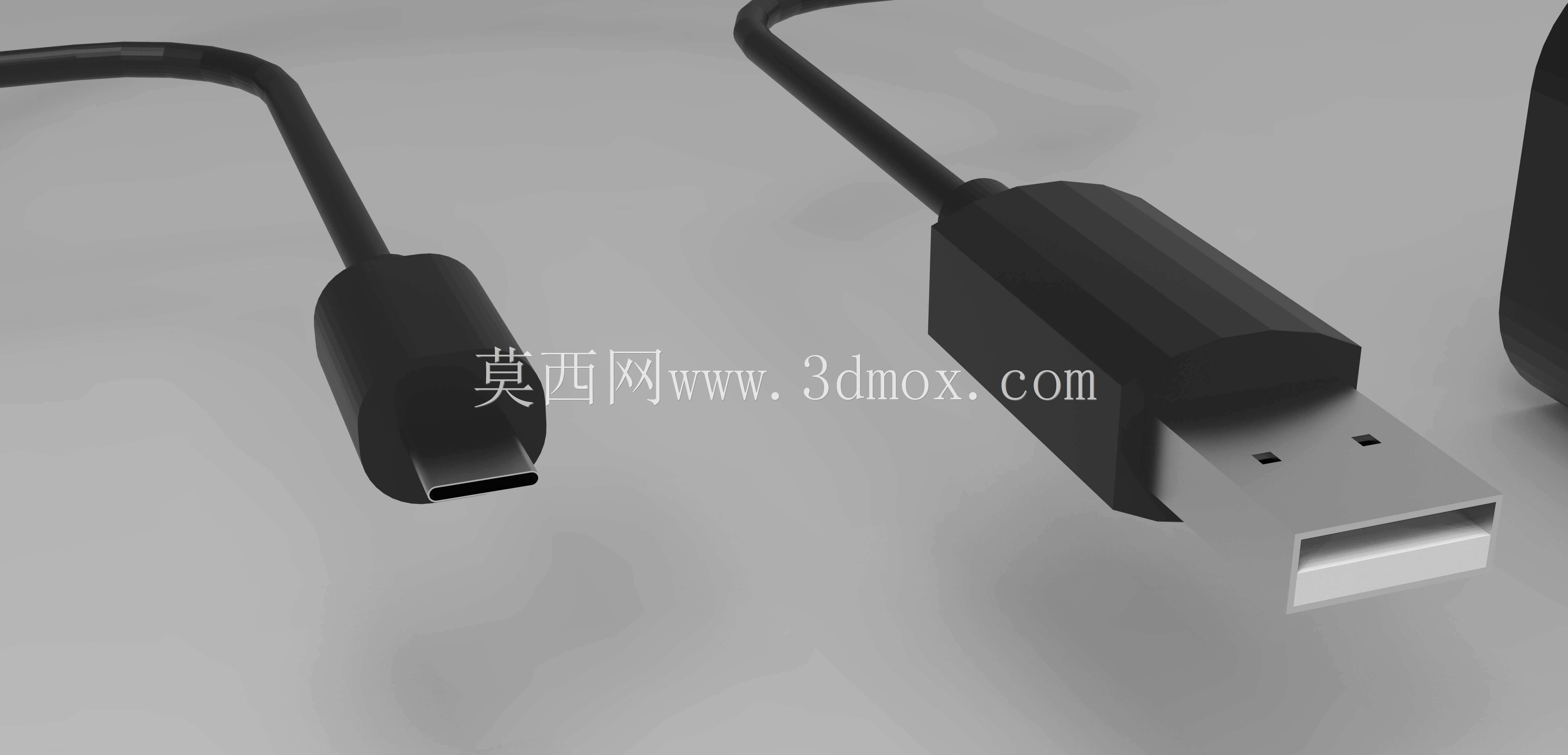

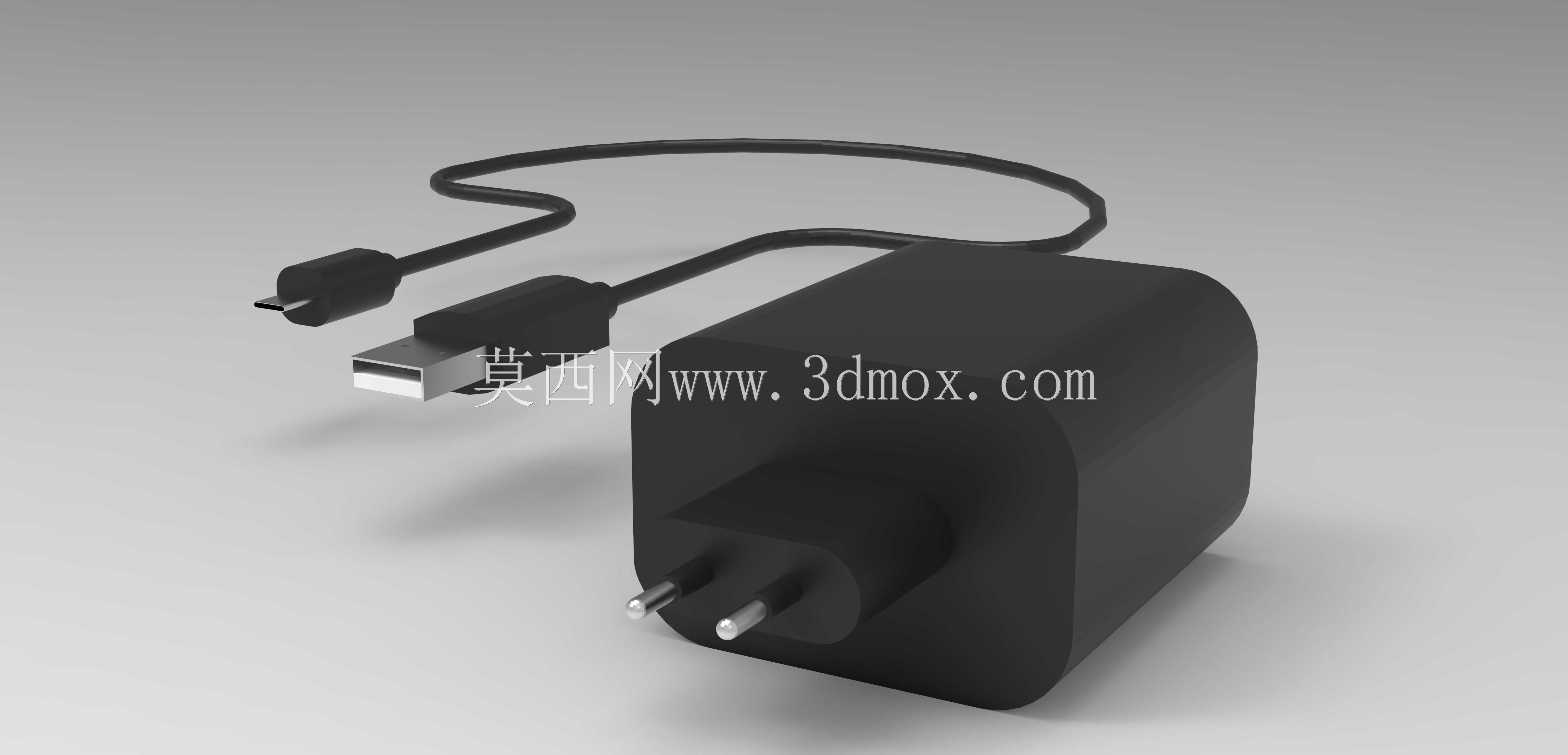

这款C型USB充电器主要面向民用消费电子供电场景，适配智能手机、蓝牙耳机、小型数码外设等5V低压用电设备，日常使用中可直接插入常规墙面市电插座，通过自带的USB输出接口搭配对应线材完成设备电能补给，是消费电子领域普及率极高的小型供电转换装置。从结构设计层面来看，整体采用圆角方块式壳体布局，插脚直接集成在壳体一侧，输出线缆与壳体做一体化衔接，省去了额外插拔输出线的冗余结构，外出携带时可减少配件遗失风险，同时壳体边缘全部做R角过渡处理，既避免注塑成型时的尖角应力集中问题，也能提升日常插拔使用的握持手感，不会出现锐边硌手的情况。插脚部分采用欧规两圆柱插针设计，插针伸出长度、中心间距完全符合对应区域市电插座的尺寸规范，插针根部与壳体衔接处做了限位凸台结构，插入插座时可保证壳体与墙面保持平行贴合，不会出现歪斜松脱的情况，同时凸台也能遮挡插针与壳体的装配缝隙，避免日常使用中灰尘、水渍从缝隙进入壳体内部。内部腔体布局上，会预留出整流电路、降压模块、USB接口母座的安装空间，壳体上下盖采用卡扣加超声焊接的装配方式，既可以保证壳体的连接强度，也能省去额外螺丝配件，简化装配工序，同时壳体表面做细磨砂晒纹处理，日常使用中不易残留指纹和划痕，长期使用也能保持较好的外观状态。输出线缆从壳体侧端引出，出线位置做了防弯折的应力释放结构，也就是日常所说的线尾SR部分，采用软胶材质过渡，可承受多次弯折拉扯，避免线缆根部因反复弯折出现线芯断裂的问题，线缆末端集成了标准USB-A公头，可直接对接设备端的充电线材。设计过程中需要严格控制整体外形尺寸，保证插脚插入插座后不会遮挡相邻的插座插孔，同时壳体内部的元器件排布要做合理的安规距离预留，高压侧与低压侧之间保留足够的绝缘间隙，满足小型电源适配器的安规设计要求，壳体的壁厚控制在均匀区间，避免注塑过程中出现缩痕、缺胶等成型缺陷，同时整体重量控制在合理范围，插入墙面插座后不会因自重过大出现松脱掉落的情况。
