卡西欧fx-991ES PLUS科学计算器外观复刻模型

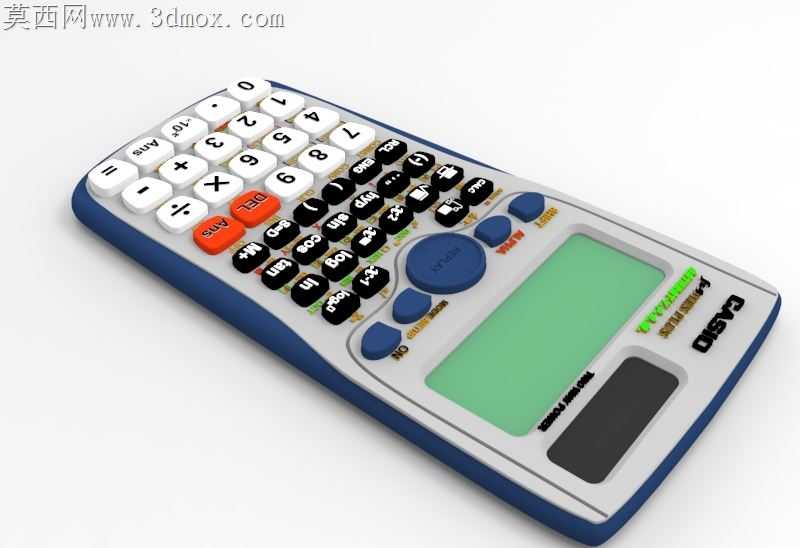

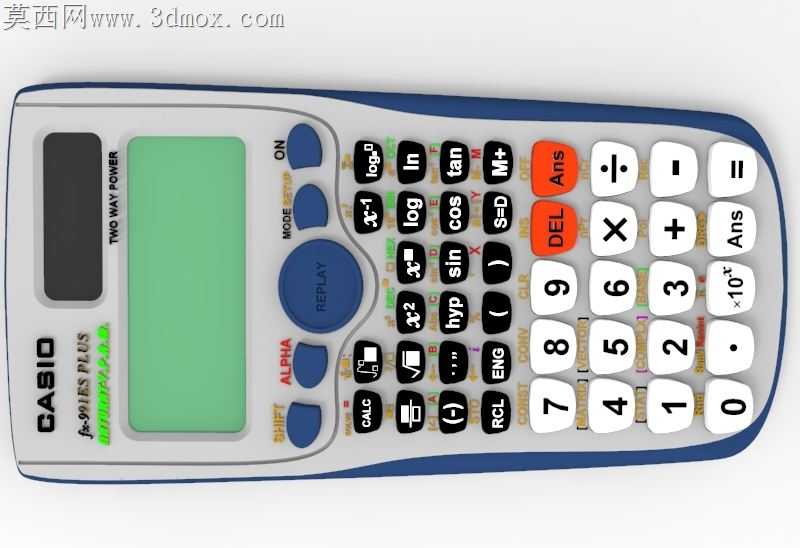

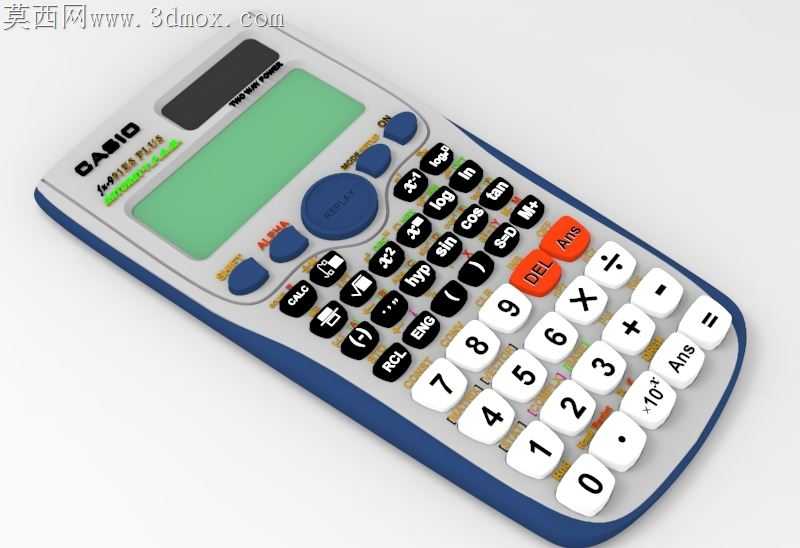

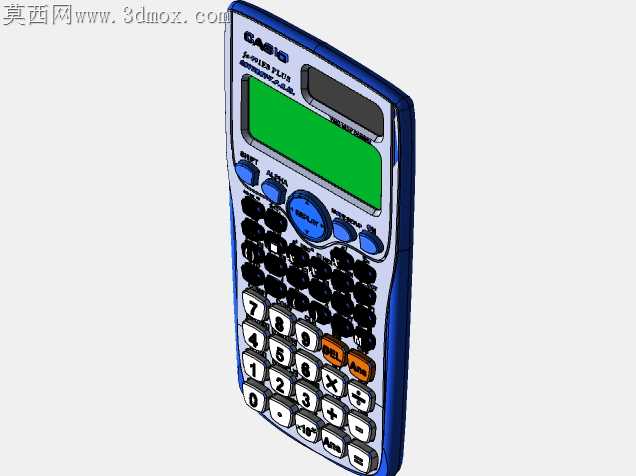

做这个计算器模型的时候，我是从曲面设计视角切入的，毕竟手持类数码产品的外壳弧度直接决定了视觉真实度，一开始没急着拉按键，先对着实物反复摸了外壳的曲面走势——机身不是直上直下的方块，侧边是带微微内收的弧面，从屏幕区域往按键区过渡的时候，厚度是慢慢变薄的，握在手里的贴合感全靠这几个渐变曲面撑着。最开始做外壳大面的时候，试过用拉伸加倒角硬凑，出来的效果特别生硬，边角的弧度转折很突兀，后来改成用放样做主体曲面，把机身顶部、底部、侧边的几个关键轮廓线先画准，尤其是屏幕周围的下沉台阶，那个位置不是直角切下去的，是带一点点微小的过渡圆角，不然渲染的时候会出现很假的硬边。按键部分的处理费了不少功夫，数字键和功能键的高度差是有讲究的，常用的数字键凸起高度比上方的功能键略高一点，而且每个按键的顶面不是平的，是带微微下凹的弧面，刚好贴合指腹的弧度，做的时候没一个个单独做按键，先把整个按键区域的基准面铺好，再用阵列加单独调整的方式，把橙色的DEL、AC键单独区分开，这两个按键的边缘圆角比白色数字键稍大一点，视觉上更醒目。按键上的字符没直接用贴图糊弄，而是做了轻微的下沉雕刻，再给字符部分单独赋了哑光黑的材质，避免渲染的时候字符浮在表面像贴了层纸。屏幕部分的处理也调了好几次，最开始直接给了个绿色塑料材质，出来的效果像块绿塑料片，完全没有液晶屏幕的质感，后来给屏幕表面加了一层极薄的透明亚克力层，调了轻微的反光和粗糙度，底下的液晶显示层再给偏浅的绿调，还在屏幕左上角加了小小的太阳能电池板区域，那个区域的表面是带细微网格纹理的，不是光滑的平面，做的时候给这个面加了极细密的凹凸纹理，还原真实的磨砂质感。机身侧面的防滑包边是深蓝色的软胶质感，做的时候把这部分单独拆成一个实体，和主体硬壳做了贴合装配，包边和白色机身的拼接缝特意留了0.1mm的细微间隙，不会像两个零件完全融在一起显得假。渲染的时候光影调试也磨了挺久，一开始打光太硬，按键之间的阴影死黑，看不出按键的分层感，后来换成了软质的区域光，从斜上方打下来，让每个按键下方都有淡淡的自然投影，既能凸显按键的凸起高度，又不会让阴影太厚重盖住按键上的字符，软胶包边部分给了稍高一点的粗糙度，反光比硬塑机身弱一点，白色按键的材质调了一点点细微的颗粒感，避免太光滑像廉价塑料。整个模型做下来最在意的就是各个曲面的过渡自然度，没有为了省事儿用直角硬切，所有用户日常握持、按压能接触到的边角都做了合理的圆角处理，按键的布局完全对齐实物的间距，不会出现按键挤在一起或者空隙太大的问题，不管是用来做产品展示素材，还是当做手持数码产品的曲面建模练习参考，都能还原出真实计算器的质感，不会有一眼假的建模漏洞。
