3D打印机用推入式快接气动接头

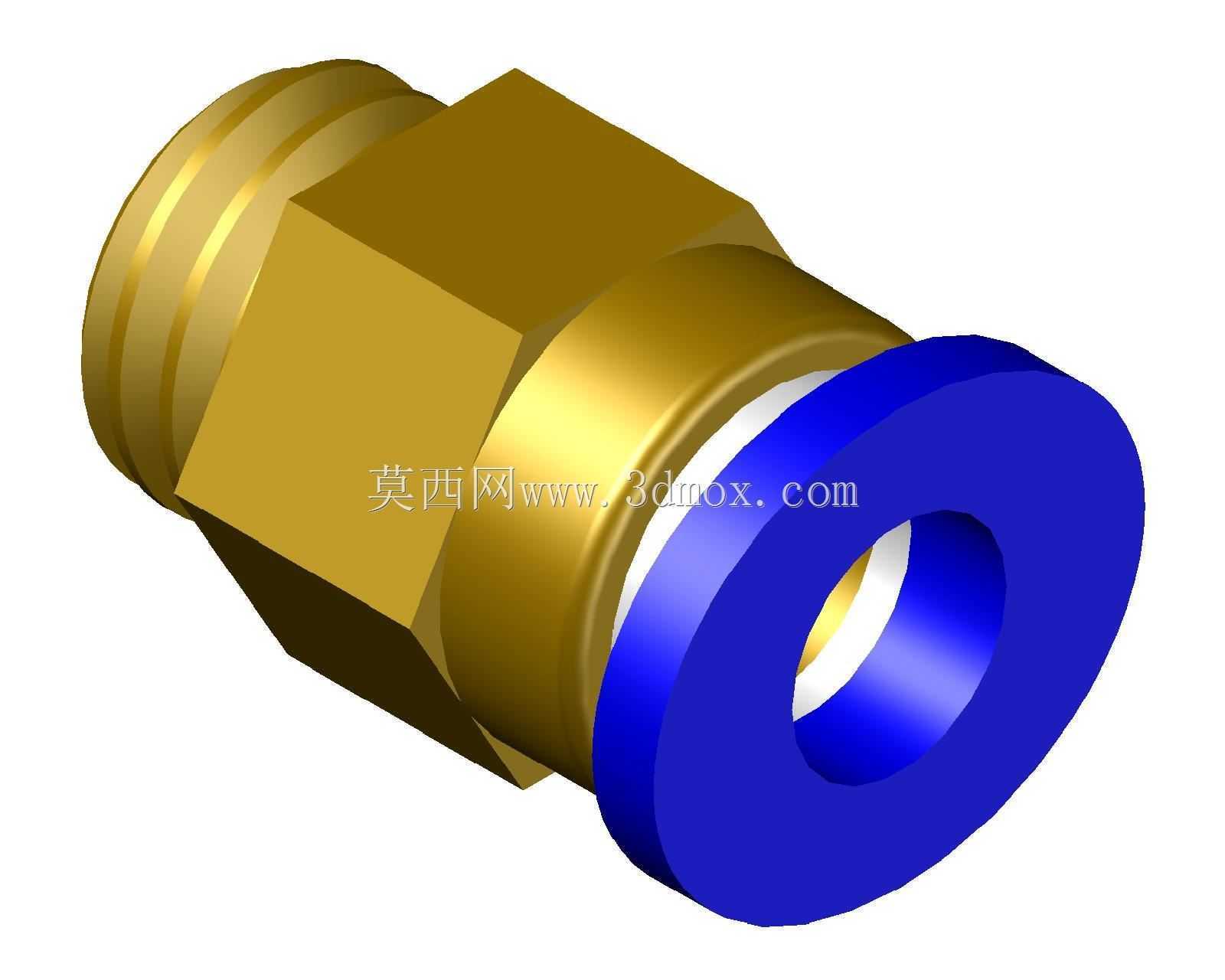

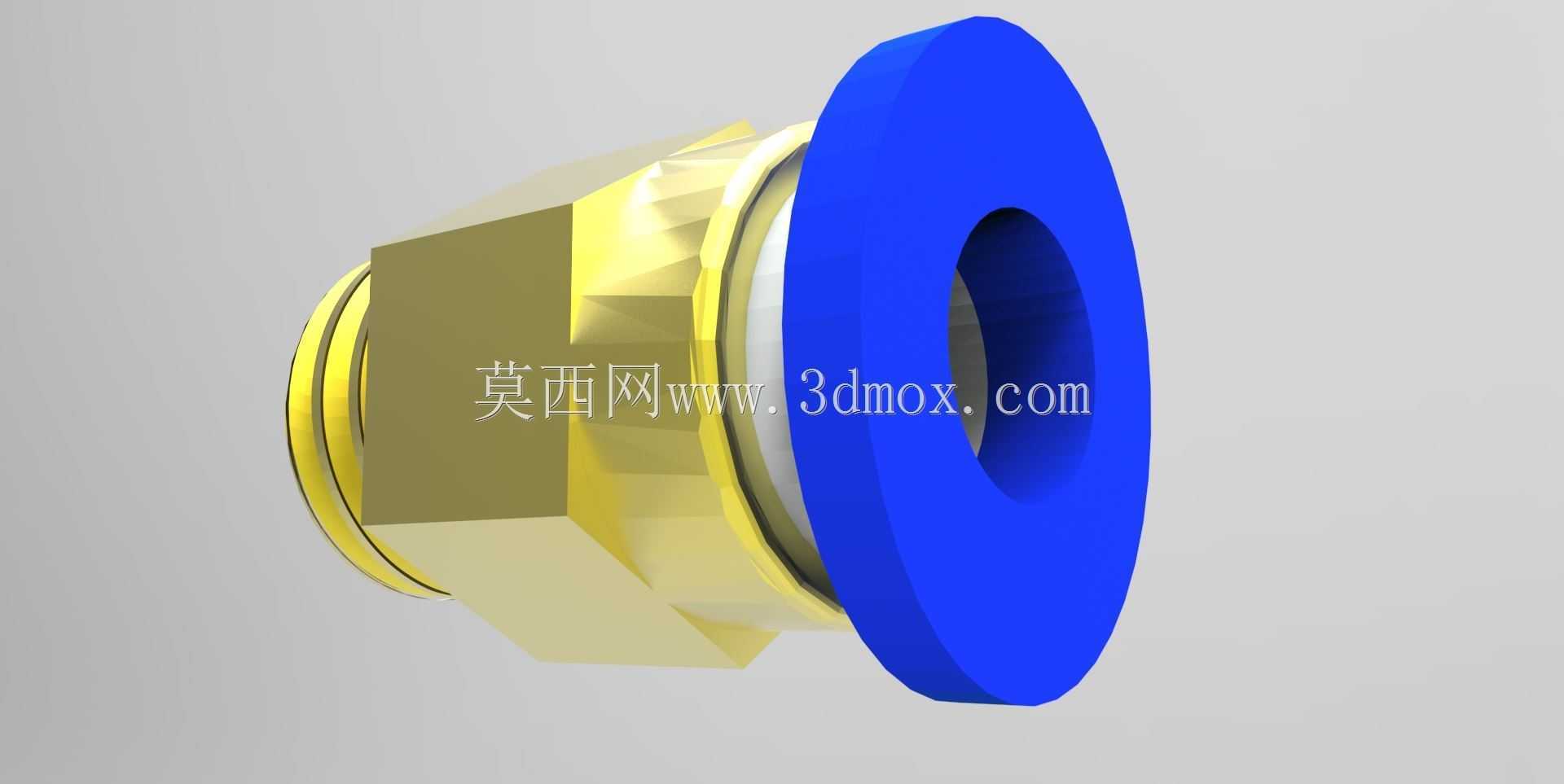

这款推入式快接接头主要应用于FDM类型3D打印机的送料管路系统，承担波顿进料结构中特氟龙管的连接固定作用，是保障耗材顺畅输送的核心管路连接件。在实际设备运行场景中，接头一端通过外螺纹结构与挤出机热端或者远程送料支架的安装位锁紧固定，另一端采用推入式快接结构，可直接将适配外径的特氟龙送料管插入完成固定，无需额外卡箍、粘接等辅助固定工序，日常维护更换管路时只需按压端部蓝色压环即可拔出管路，拆装效率远高于传统螺纹硬接结构。从结构设计思路来看，主体采用黄铜材质切削加工，中部设置六角拧动位，匹配标准扳手尺寸，安装时可通过扳手施加合适扭矩，避免徒手拧动导致的螺纹滑牙、密封不严问题，黄铜材质本身的耐磨与抗腐蚀特性，可适配3D打印机工作环境中常见的PLA、ABS、PETG等耗材挥发的微量气态附着物，长期使用不会出现锈蚀卡滞问题。端部的蓝色锁紧压环采用工程塑料材质，内置弹性卡爪结构，特氟龙管插入后卡爪会自动卡紧管材外壁，配合内部的密封胶圈，可保证送料管路内部的气压稳定，避免远程送料结构中出现气压泄漏导致的耗材送料不足、断料等打印故障。安装边界方面，接头外螺纹端适配3D打印机常见的M6或M10标准安装螺纹孔，六角对边尺寸控制在10mm以内，安装时所需的操作空间较小，可适配紧凑布局的挤出机安装位，快接端的压环外径为12mm，按压操作时仅需预留3mm左右的径向操作空间即可完成管路拆装，不会与周边的散热风扇、加热块等零部件产生干涉。在实际选型匹配时，需要注意快接端的内孔尺寸与所用特氟龙管的外径匹配，插入管路前需将管材切口修平，避免切口倾斜导致卡爪卡接不牢、密封失效问题，螺纹端安装时可缠绕少量生料带提升密封性能，避免送料过程中出现漏料、漏气问题。这类快接接头除了3D打印机送料系统外，也可适配低压气动回路中的软质管路连接，在小型自动化设备的气路布设中也可通用，快接结构的设计大幅降低了管路拆装的维护难度，黄铜主体的结构强度也可满足长期反复插拔的使用需求，不会出现塑料接头常见的螺纹开裂、卡爪断裂等失效问题。
