铝黄铜材质康德扭钳夹持工具结构

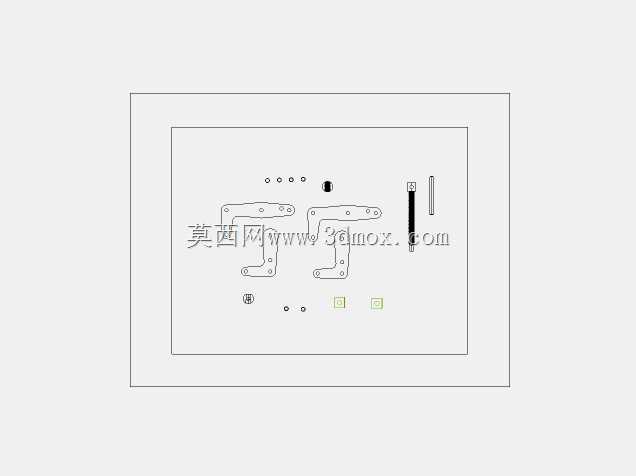

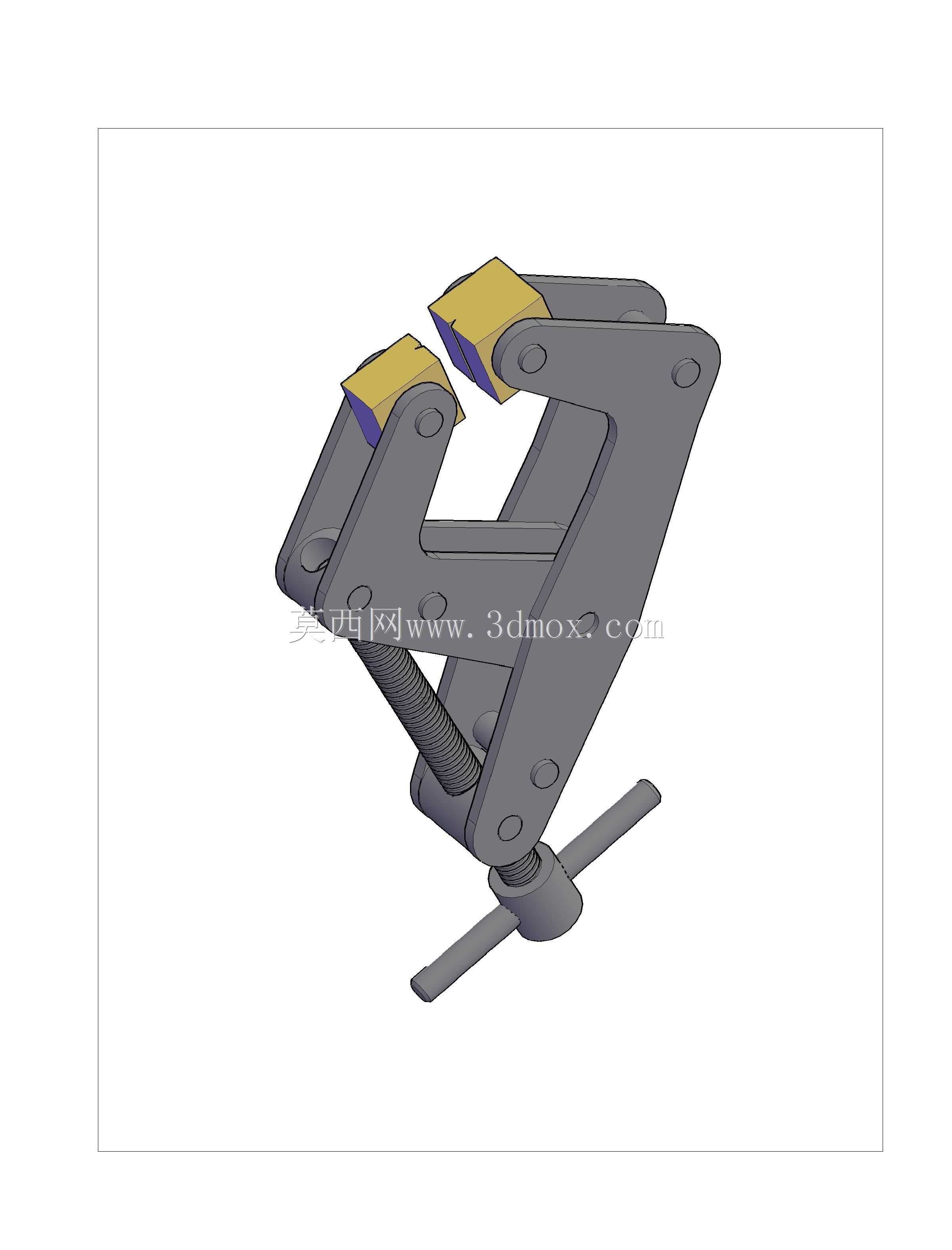

　　在精密五金加工、小件异形工件定位夹持的作业场景里，这类手动扭钳的应用覆盖了从样件修配、小批量零件扭曲整形到精密装配对位的多个环节，区别于普通台虎钳的大夹持力、宽行程特性，这款扭钳的结构设计更偏向小尺寸工件的精准施力，尤其适合厚度较薄、材质偏软的有色金属零件的夹持与扭转变形作业，不会因为夹持力过大造成工件表面压伤或者变形过量。从结构组成来看，整个钳体采用多连杆铰接的布局，两个钳口的夹持块采用黄铜材质，利用黄铜质地偏软、摩擦系数适中的特性，在夹持铝制工件的时候，既可以提供足够的摩擦力防止工件滑脱，又不会在铝件表面留下硬压痕，避免工件表面质量受损；钳身的主体受力结构采用铝合金加工成型，在保证整体结构强度满足手动施力需求的前提下，

　　尽可能降低工具自身重量，长时间手持操作也不容易产生疲劳感。钳体的施力结构采用螺杆进给的方式，底部的T型转动手柄可以手动旋转，通过螺杆的螺旋进给带动连杆机构收拢，进而驱动两个钳口同步闭合，这种连杆同步结构可以保证两个钳口的夹持面始终保持平行，不会出现单侧偏斜导致工件夹持歪斜的问题，在对工件进行扭曲操作的时候，受力点可以均匀分布在钳口接触面上，避免局部应力集中造成工件边角崩损。从实际使用的边界尺寸来看，这款扭钳的整体展开长度控制在手动操作舒适的区间，钳口最大张开距离适配常见的小型有色金属零件的夹持需求，最小闭合间隙可以夹持厚度1mm以内的薄片状工件，不需要额外加装垫块就可以实现薄件的稳定夹持；铰接位置的销轴采用过盈配合加防松结构，

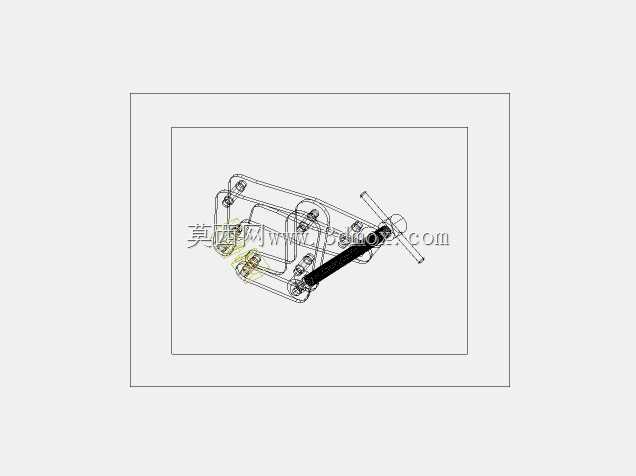

　　在反复开合、承受扭转载荷的过程中不会出现销轴窜动或者间隙变大的问题，长期使用也能保持钳口的对位精度。在设计这款扭钳的三维结构时，首先要核算连杆机构的传动比，保证螺杆进给的行程和钳口张开量的匹配关系，避免出现螺杆旋尽但钳口无法完全闭合，或者钳口达到最大张开量时螺杆脱出的问题；其次要校核钳身主体的受力变形量，在最大夹持力工况下，钳身的弯曲变形量要控制在允许范围内，保证钳口的平行度偏差不会影响夹持精度；钳口的黄铜夹持块设计为可更换结构，当黄铜块长期使用出现磨损或者压痕过深时，可以快速拆卸更换，不需要整体更换钳体，降低工具的使用维护成本。在实际的车间作业场景中，这类扭钳常被用于小型铝制散热片的引脚扭曲整形、铜制接线端子的角度调整、

　　薄金属片的小角度弯折对位等工序，相比大型台钳，它的操作灵活性更高，可以拿到装配工位上在线操作，不需要把工件转移到钳台工位，减少工件周转的时间；相比普通的手钳，它的夹持力可以通过螺杆进给量精准控制，不会因为手握力的波动导致夹持力忽大忽小，对于需要稳定夹持力的扭曲作业来说，可控性更强。结构建模过程中，铰接位置的配合间隙需要根据实际加工公差合理设定，既要保证连杆转动灵活无卡滞，又不能因为间隙过大导致钳口晃动；螺杆的螺纹参数选用普通公制粗牙螺纹，兼顾进给效率和自锁性能，当夹持力达到作业需求时，螺杆可以实现自锁，不会因为工件的反弹力导致钳口松动松开；底部的T型手柄长度经过优化，既可以提供足够的转动力矩，又不会因为力臂过长导致施加的力过大损坏螺杆或者钳身结构。钳身的外形轮廓做了圆角过渡处理，没有尖锐的棱角，手持操作的时候不会划伤手部，符合手动工具的安全设计要求；各个铰接点的端面都做了沉头处理，销轴两端不会突出钳身表面，避免操作过程中勾挂衣物或者刮擦工件表面。
