福特5.0L野马发动机皮带轮传动组件

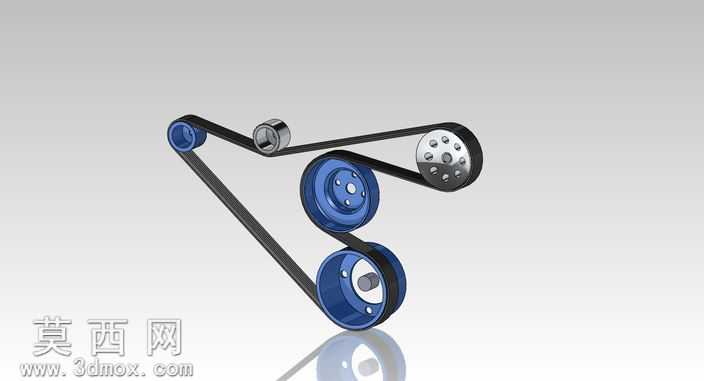

本模型为福特5.0L野马发动机前端附件带传动系统三维建模成果，建模阶段严格参照实车动力舱布局逻辑，以SolidWorks为核心建模工具完成全参数化零件构建与装配约束。首先针对传动路径上的各功能轮系开展独立建模：曲轴输出带轮采用辐板式结构，精准还原轮槽截面尺寸与安装定位孔位，赋予表面哑光铸铁材质，模拟原厂铸造成型的粗糙质感；发电机带轮、水泵带轮分别匹配对应附件的安装接口，轮缘处添加细微的机加工纹理，轮体金属部分设置高反射镀铬材质，还原实车金属件的光泽表现；张紧轮与惰轮组件完整复刻内部轴承安装位、支架铰接结构，张紧臂的扭转限位结构做了细节还原，保证装配后可模拟真实的张紧调节动作。传动皮带采用实体扫描特征生成，严格匹配多轮系缠绕的空间路径，皮带表面添加细微的橡胶颗粒纹理，赋予黑色哑光橡胶材质，通过装配体干涉检查确保皮带与各带轮槽完全贴合无错位。整体装配采用自底向上的设计思路，先完成单个零件的尺寸校验，再通过同轴、面重合等装配约束完成总装，还原实车附件传动的空间布局：曲轴轮作为动力输出端，通过三角带将动力分别传递给发电机、水泵，同时通过张紧轮维持皮带合适的张紧力，避免传动打滑。渲染阶段采用工作室渐变灰色背景，添加地面反射效果模拟产品展示台质感，对金属轮件添加环境反射贴图提升真实感，橡胶皮带调整粗糙度参数避免过度反光，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中重点考量了轮系的传动比匹配、皮带包角合理性，所有轮槽尺寸均符合多楔带传动的行业标准，张紧器的安装位置预留了足够的调节行程，可直观展示发动机前端附件传动的工作原理，清晰呈现滑轮曲柄、交流发电机、水泵、张紧器等核心部件的连接逻辑与空间位置关系。
