三叶船用螺旋桨精细三维设计作品

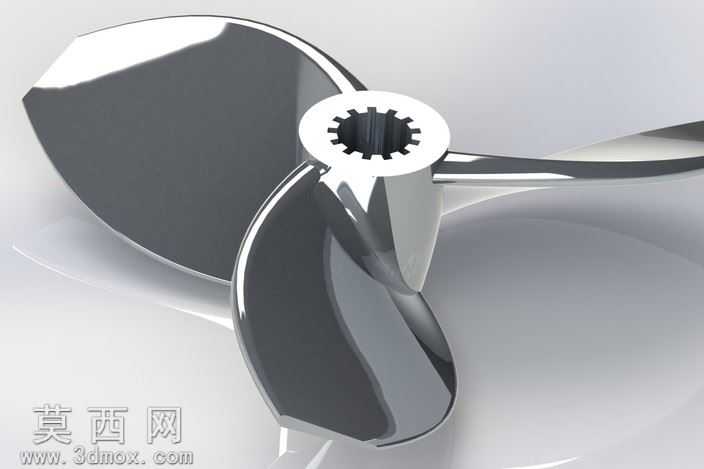

本作品为三叶结构船用螺旋桨三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以螺旋桨的设计直径、盘面比、螺距比为基础参数，绘制桨叶的翼型截面轮廓，通过螺旋线引导的放样命令生成单片桨叶的基础曲面，对桨叶的导边、随边做圆角过渡处理，消除曲面衔接处的棱角，保证桨叶曲面的顺滑度，降低流体流经表面时的阻力。桨毂部分采用回转特征建模，中心加工出内花键结构，用于和动力输出轴实现周向固定，传递旋转扭矩，花键的齿形参数按照标准传动花键规范设定，保证装配时的配合精度。完成单片桨叶建模后，通过圆周阵列命令以桨毂中心轴为阵列基准，生成均匀分布的三片桨叶，对桨叶和桨毂的衔接位置做融合处理，避免出现应力集中的直角结构。材质与渲染阶段，模型整体赋予抛光金属材质，模拟不锈钢螺旋桨的真实质感，调整材质的反射率、粗糙度参数，还原金属表面的高光反射效果，添加环境HDR贴图让金属表面的反射更具真实感，渲染时采用柔和的打光方案，突出桨叶曲面的弧度变化和金属光泽，清晰展现桨叶的扭曲角度、桨毂的花键细节。结构设计上，三片桨叶采用等夹角120度均匀分布，保证旋转时的动平衡性能，桨叶从根部到梢部的厚度逐渐递减，既保证根部的结构强度，又降低梢部的转动惯量，桨毂的长度和直径比例经过优化，既满足花键的安装长度要求，又不会增加过多的无效重量。设计过程中重点考量了螺旋桨的水动力性能，桨叶的翼型截面从根部到梢部采用渐变的翼型设计，根部采用厚度较大的翼型保证结构强度，梢部采用薄翼型降低水流扰动，桨叶的侧斜角度经过合理设定，减少运转时的空泡效应，提升推进效率，整体模型结构完整，细节到位，可用于船舶推进系统的结构展示、装配模拟以及相关教学演示场景。
