赛车模拟用称重传感式制动踏板结构改进设计

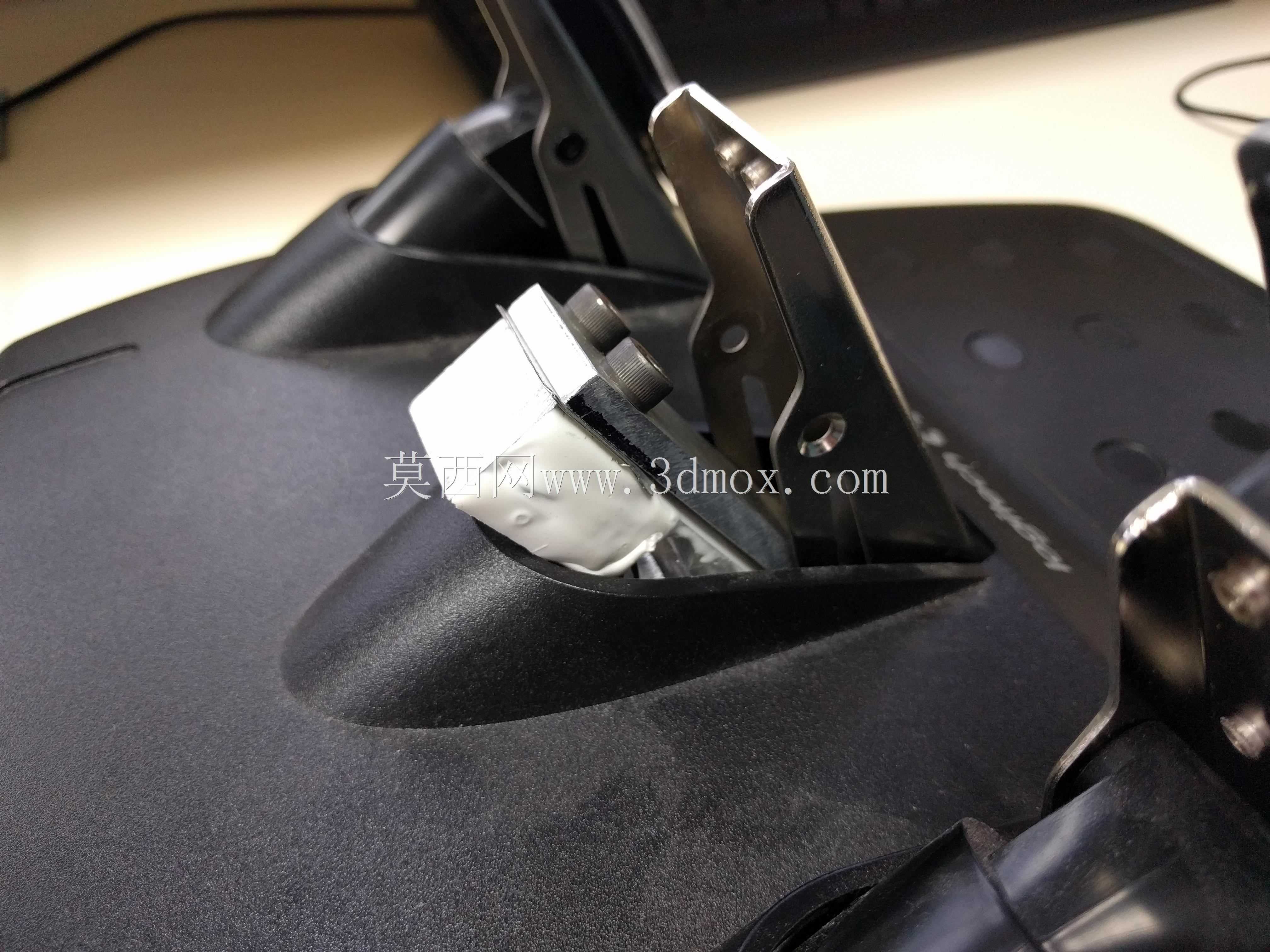

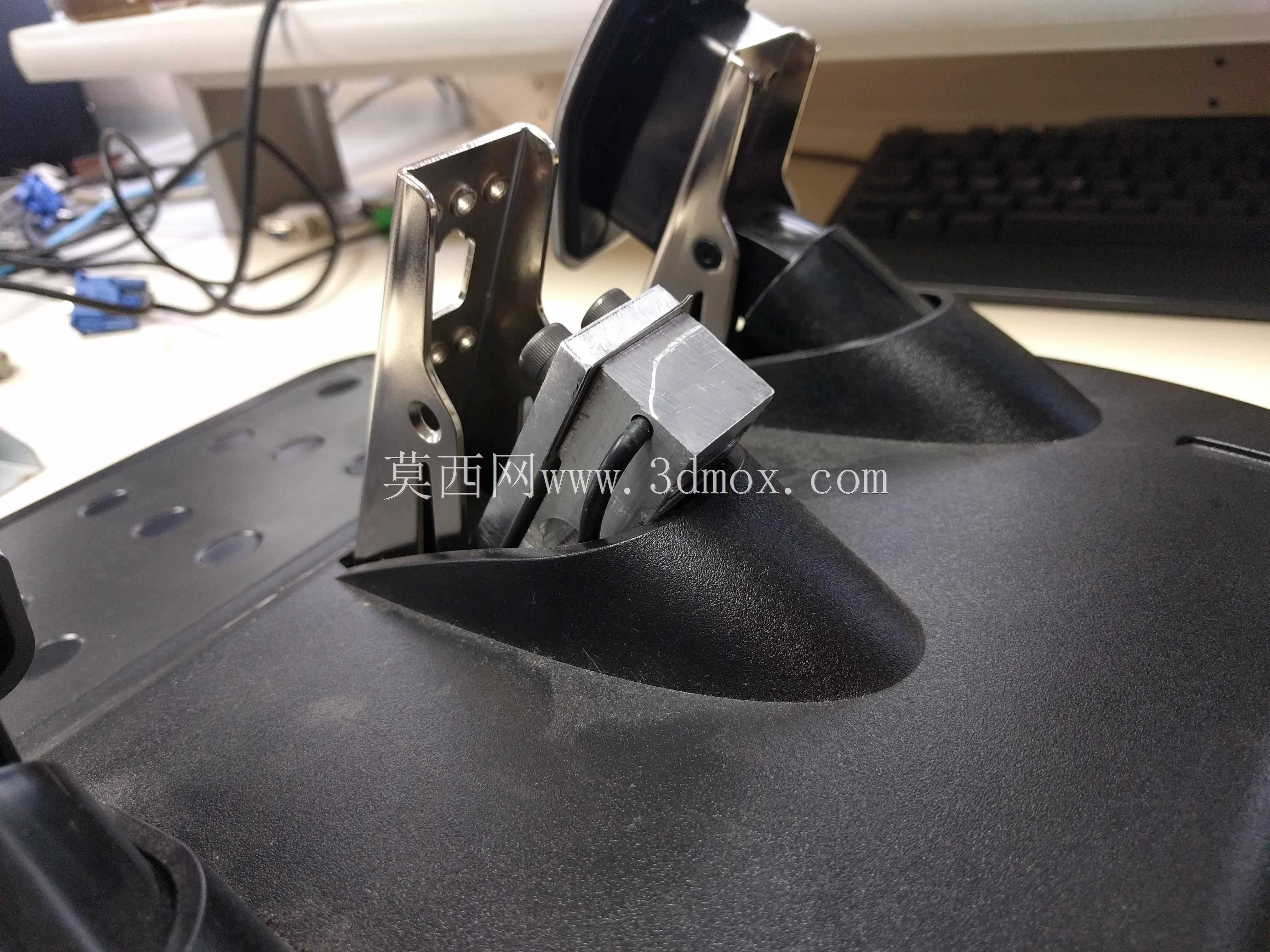

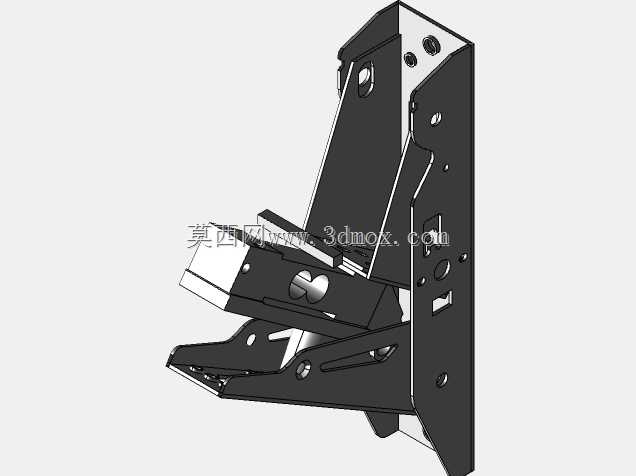

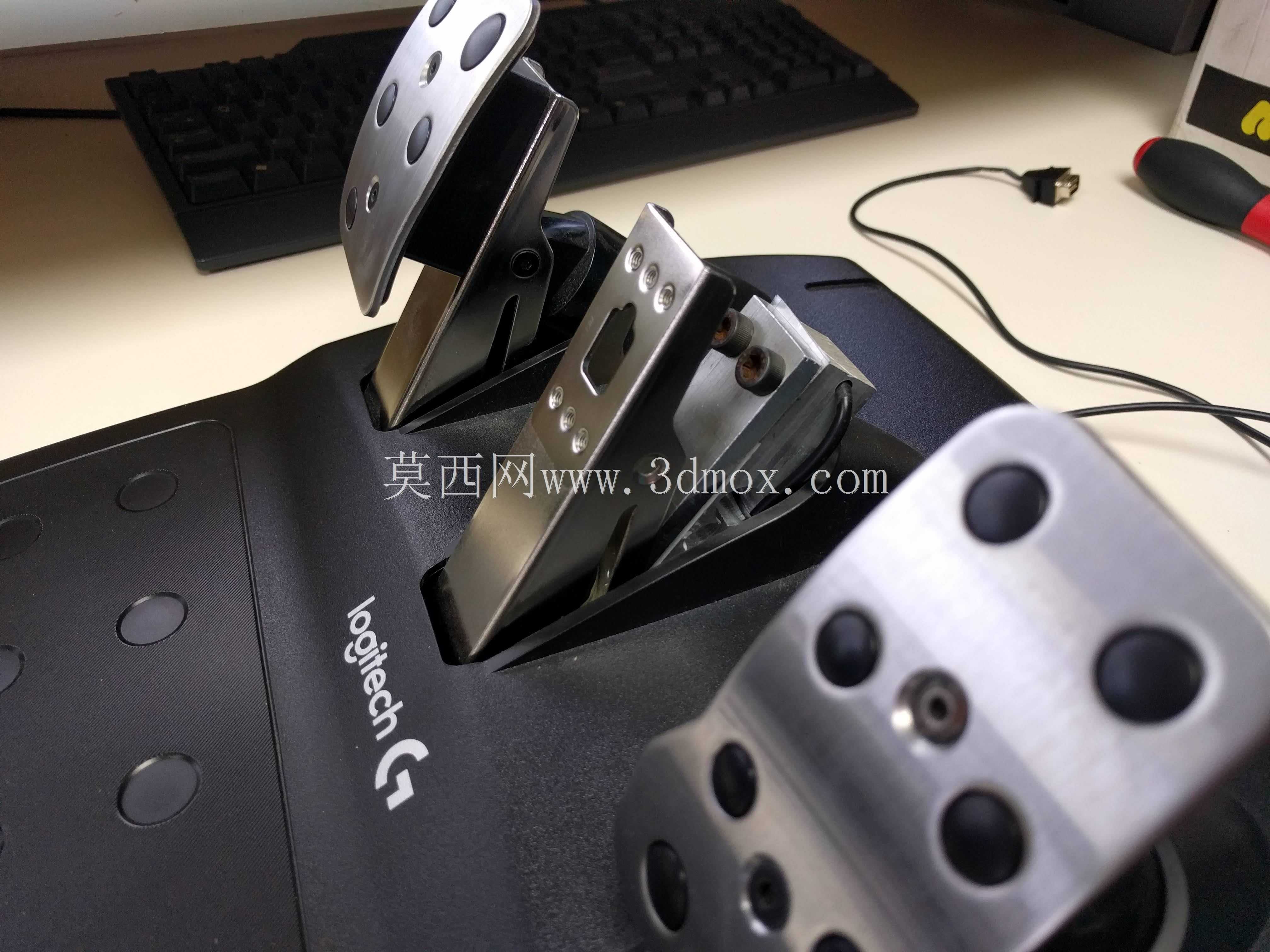

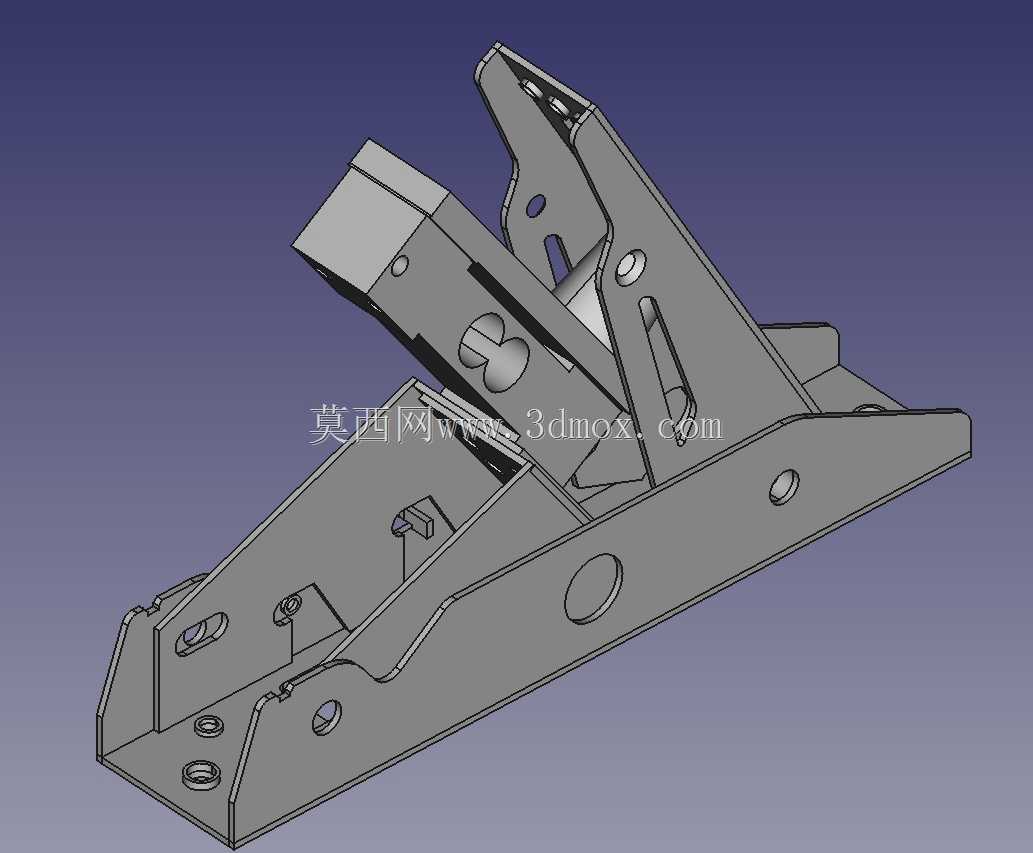

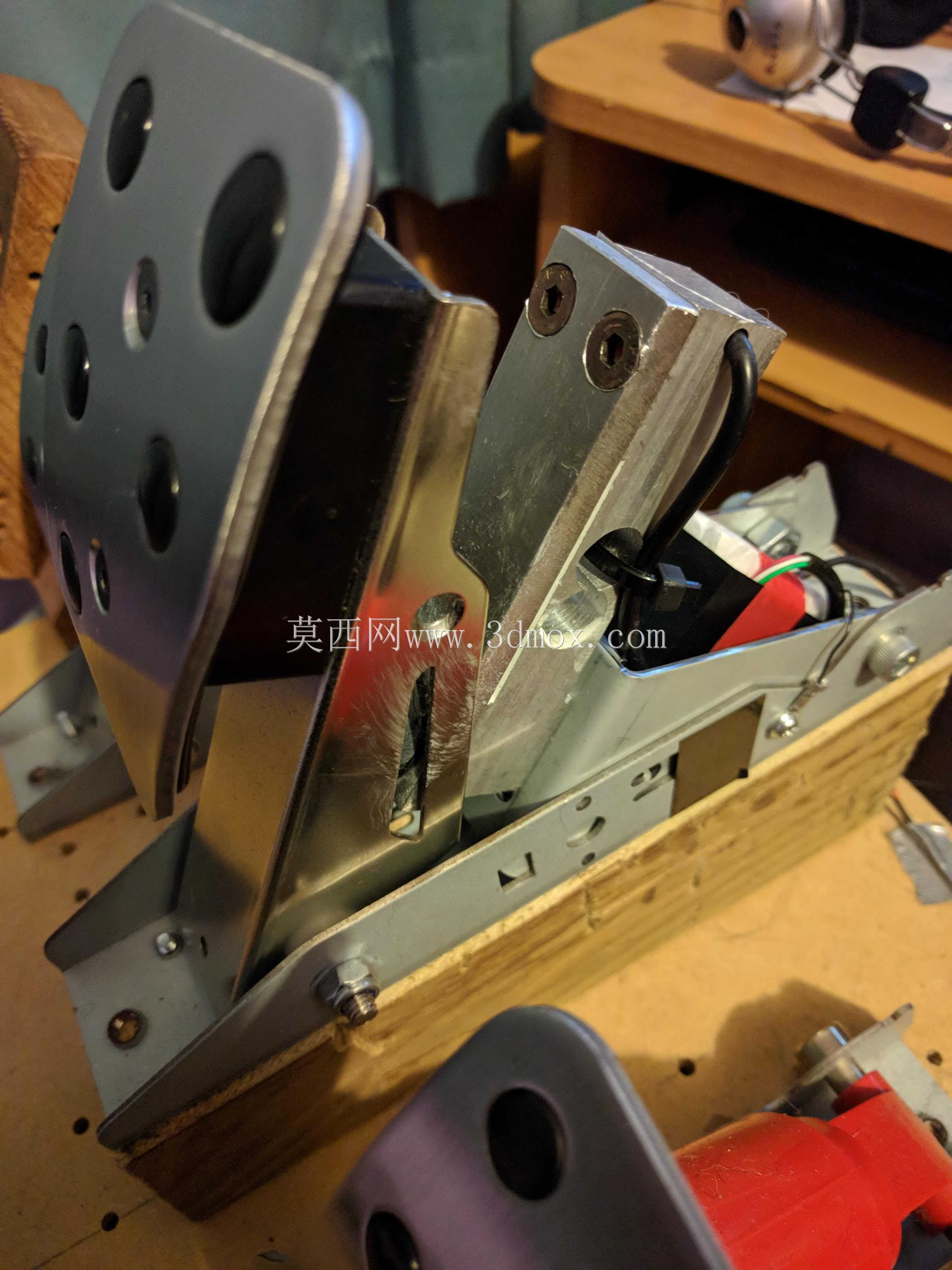

这套改进结构针对模拟赛车外设的制动踏板做核心优化，核心解决传统电位计踏板脚感失真、线性度不足的问题，适配罗技G27这类入门级模拟赛车方向盘套装的制动单元改造，可覆盖家用模拟驾驶训练、业余电竞赛车参赛、驾驶培训机构模拟教具等多个场景的使用需求。结构主体以1.6mm厚度钢板作为传感器安装支架，整体安装边界完全匹配原厂G27踏板组的底座安装孔位，不需要对原有踏板底座做额外切割、扩孔等破坏性改造，替换原厂制动踏板主支架即可完成装配，整体装配后踏板的踩踏行程、转轴位置与原厂件保持一致，不会干涉油门、离合踏板的原有运动轨迹。设计上采用称重传感器作为制动力度采集核心，替代原有电位计式行程采集方案，通过踩踏力值直接输出信号，避免传统电位计长期使用后的磨损虚位、行程漂移问题，信号采集端搭配INA122仪表放大器做信号调理，调整接线方向后可直接匹配原厂主控板的信号输入定义，不需要额外更换主控电路。结构中设置了三档硬度调节位，可通过更换不同硬度的橡胶阻尼塞调整踏板脚感，阻尼塞采用常见的管道橡胶堵头规格，用户可根据自身脚感偏好自行替换不同邵氏硬度的配件；悬臂部分采用铝型材加工制作，设置了硬限位结构，当踩踏力达到称重传感器的额定负载上限时，悬臂会接触到调整垫片实现触底，避免传感器长期过载损坏。装配时需要注意悬臂安装螺钉的沉头处理，将螺钉头部向下旋入预留的10mm避让空间，避免螺钉头部突出干涉踏板运动行程；由于加工公差存在差异，部分压装元件的螺纹安装孔可能存在钻孔偏差，装配时可根据实际配件尺寸做适当的铰孔调整，保证各活动部件运动顺畅无卡滞。整套结构的尺寸公差控制在±0.1mm范围内，转轴配合位采用间隙配合设计，保证踏板回位顺畅，长期使用不会出现卡滞、异响问题。
