银背概念仿生工程机械作业装置设计

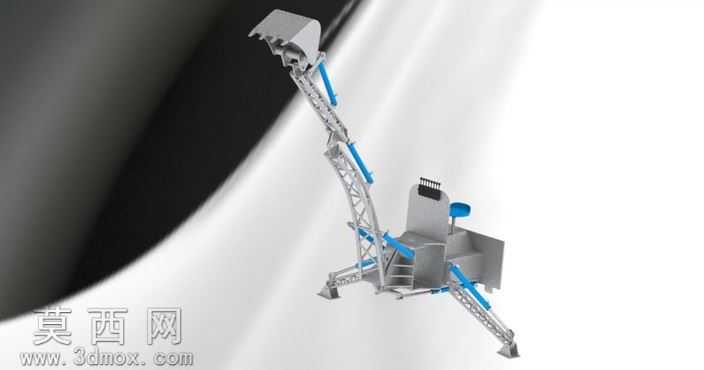

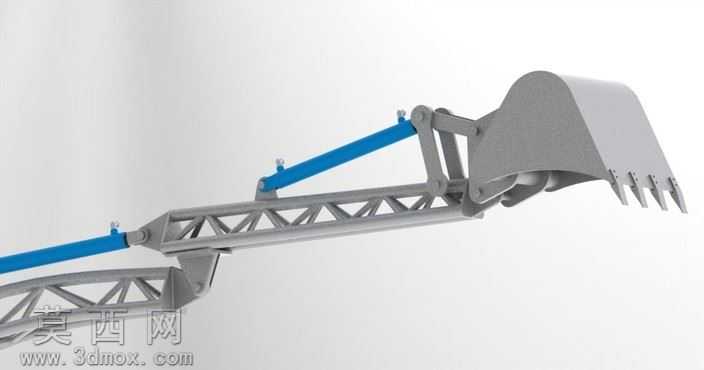

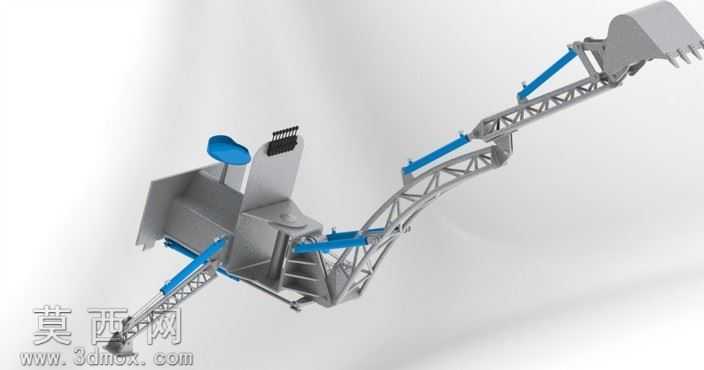

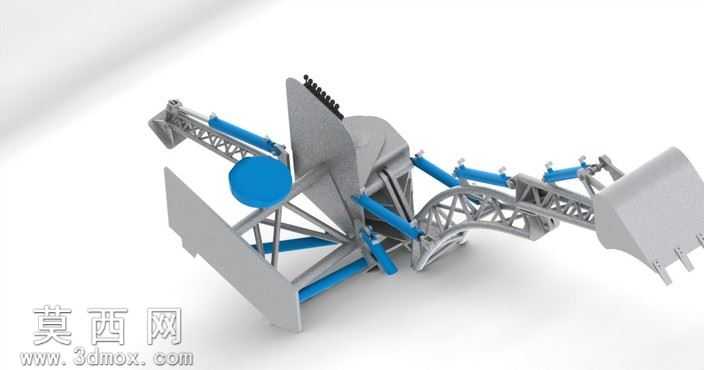

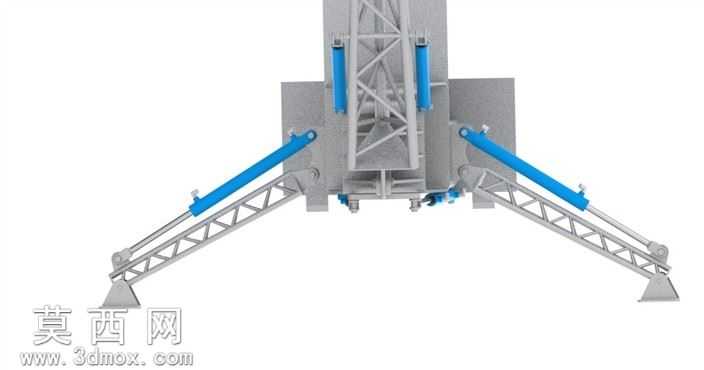

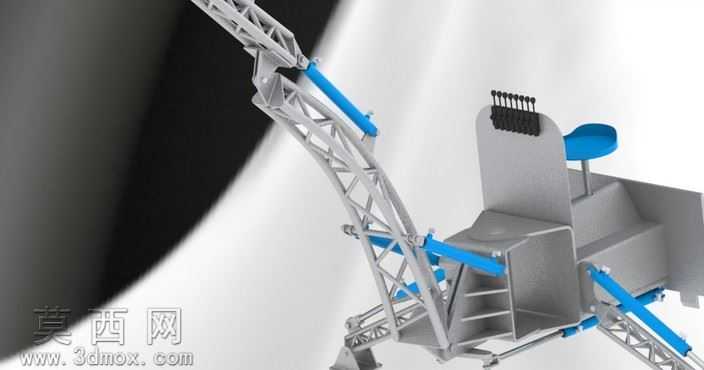

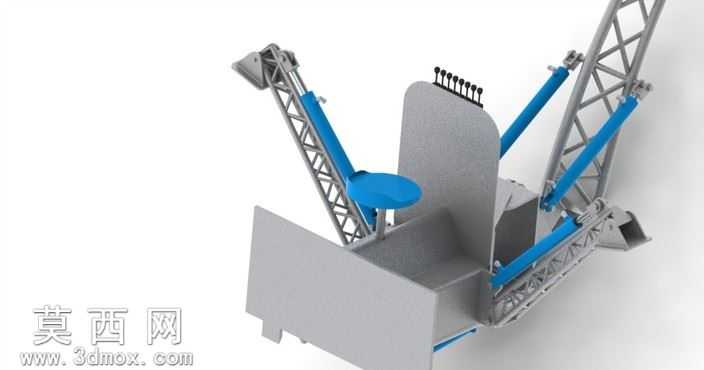

本作品为银背概念仿生工程机械作业装置的三维建模成果，建模阶段依托参数化三维设计软件完成整体结构的搭建，以银背大猩猩的肢体发力结构为仿生原型，拆解出对应工程机械作业的支撑臂、执行端、稳定翼等功能模块，通过基准面定位、草图绘制、特征拉伸与放样等操作，完成桁架式主臂的镂空结构建模，在保证结构强度的前提下大幅降低整体自重，每一处桁架杆件的连接节点都做了圆角过渡处理，避免应力集中问题。渲染阶段采用物理级渲染引擎，为主体金属桁架结构赋予哑光银灰色金属材质，还原高强度合金钢的磨砂质感，为液压驱动杆件赋予高饱和度的工程蓝色漆面材质，与银灰色主体形成清晰的视觉区分，便于快速识别驱动部件位置，执行端的作业铲斗采用耐磨钢材质，表面添加细微的磨损纹理提升真实感，侧翼稳定板采用轻量化合金材质，边缘做了切削倒角处理，整体光影采用三点布光方案，主光从侧上方投射突出结构的立体感，辅光弱化阴影死区，轮廓光勾勒装置的整体外轮廓，背景采用浅灰白色渐变，避免背景元素干扰结构展示。结构设计上，多组液压油缸沿桁架臂的受力方向布置，模拟生物肌肉的发力逻辑，可实现多自由度的姿态调整，前端铲斗可完成挖掘、推铲作业，侧翼稳定板可在作业时展开提供侧向支撑，避免装置侧翻，尾部的配重结构平衡前端作业端的负载，整体结构的铰接点都预留了标准销轴安装位，符合工程机械的实际装配逻辑。设计思路上跳出传统工程机械的方正造型框架，将生物力学的优势融入工程装备设计，在保证作业性能的前提下探索更具力量感与辨识度的造型语言，每一处结构造型都服务于功能需求，没有冗余的装饰性设计，蓝色液压杆的排布既对应驱动功能，也形成了富有节奏的视觉韵律，整体模型完成了装配干涉检查，所有运动部件都预留了合理的活动间隙，可直接用于运动仿真演示，验证作业姿态的合理性。
