孟加拉国200MW电厂钢结构棚架结构设计

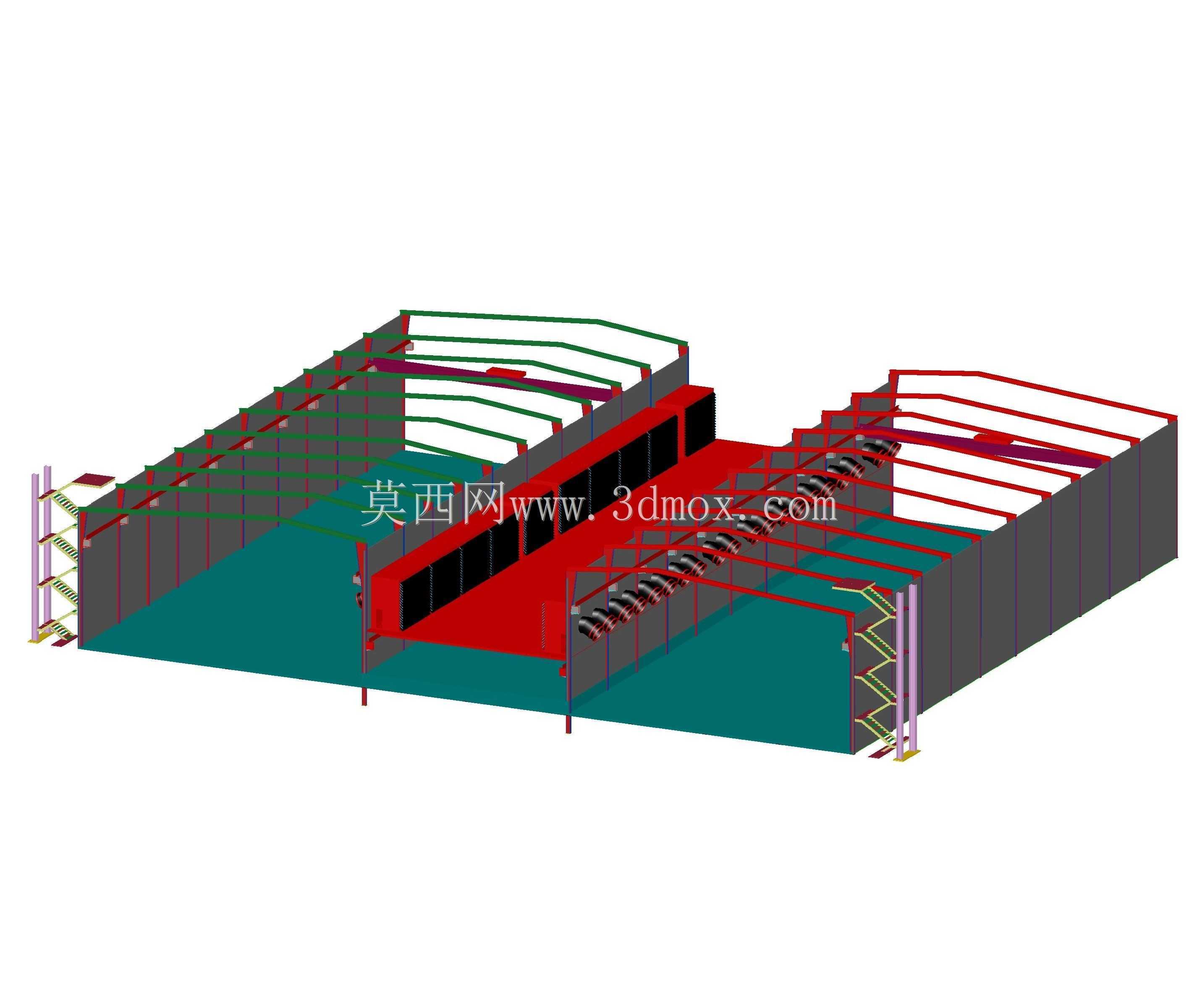

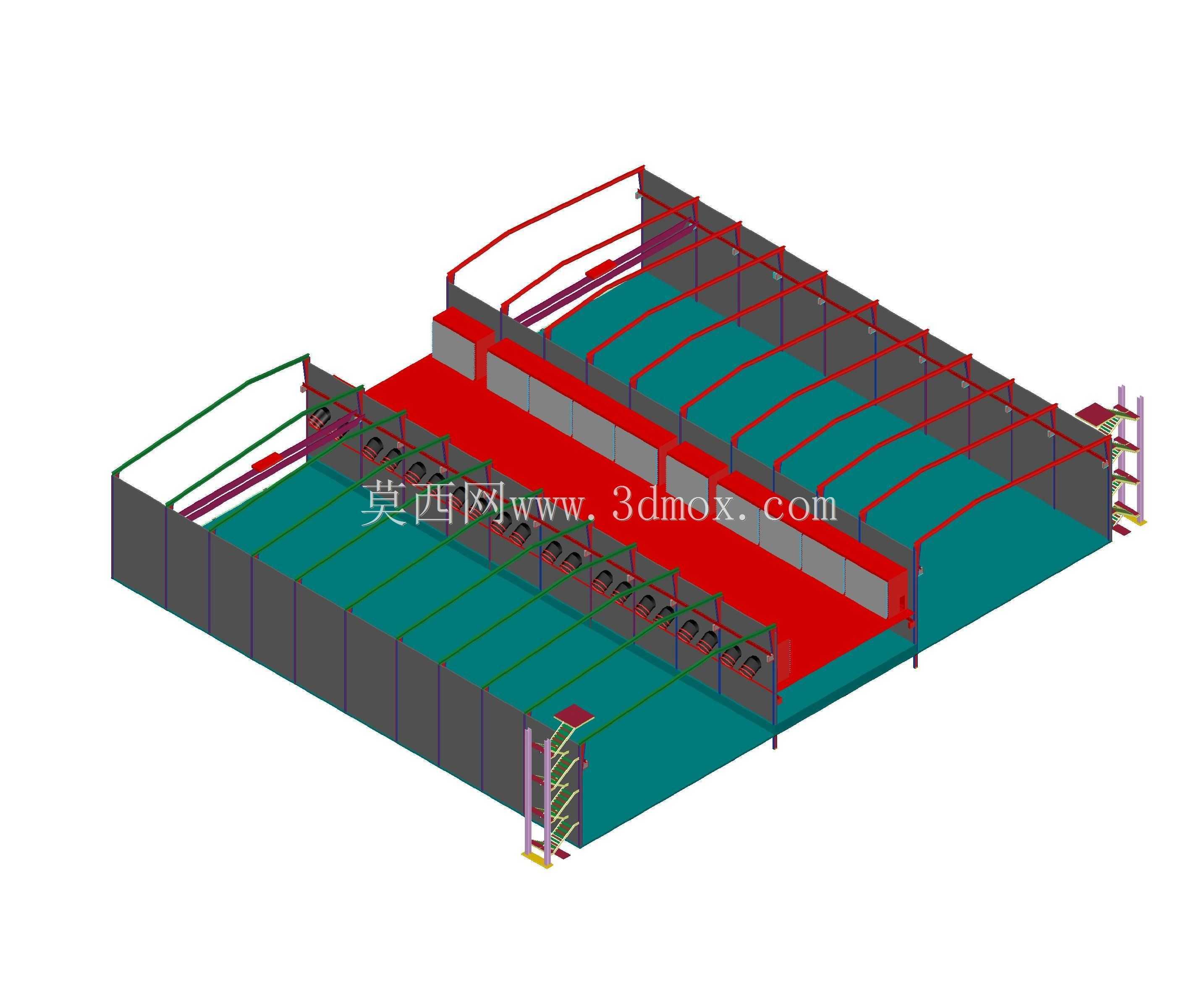

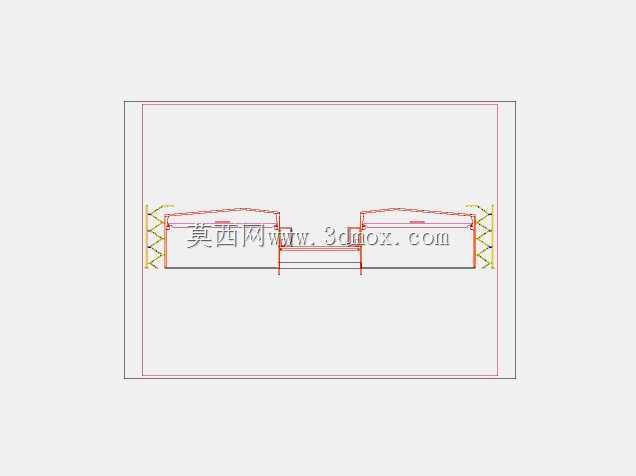

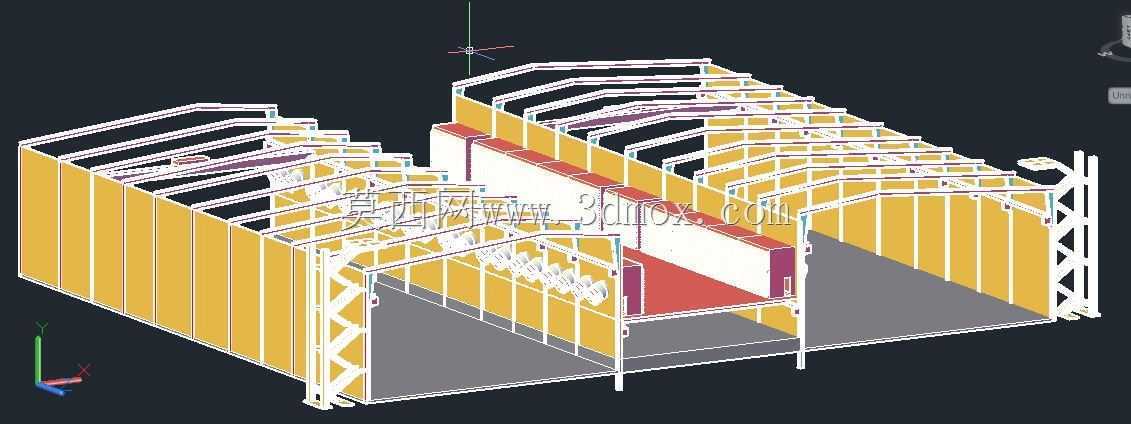

该棚架结构应用于海外200MW火力发电厂厂区，主要承担发电核心区域设备的遮蔽防护功能，可抵御项目所在地热带季风气候下的强风、暴雨及高温暴晒侵袭，为厂区内汽机辅机、配电支路及日常巡检通道提供稳定的围护空间，避免露天布置的设备受环境侵蚀加速老化，同时为巡检运维人员提供遮阳避雨的作业通行空间。从结构设计逻辑来看，整体采用模块化装配式钢结构体系，主承重框架为变截面H型钢立柱，沿厂房纵向按等跨距排布，柱脚采用预埋螺栓与混凝土基础刚性连接，保障整体抗侧移刚度满足沿海区域风压设计要求。顶部屋架采用平行弦桁架形式，上弦铺设彩钢压型屋面板，桁架腹杆按受力大小采用不等边角钢拼接，在降低整体用钢量的同时保证屋面荷载的均匀传递。侧墙围护采用竖向彩钢夹芯板，通过自攻螺钉固定在纵向布置的C型檩条上，在棚架中部预留大跨度通行门洞，满足大型设备检修时的进出需求，门洞两侧设置加强型抗风柱，抵消门洞区域的结构刚度削弱。设计过程中优先考虑现场装配效率，所有钢构件均在工厂完成预制除锈、防腐涂装，现场仅需通过高强螺栓完成拼接，无需大量现场焊接作业，适配海外项目施工周期紧、现场加工条件有限的实际情况。结构安装边界充分考虑厂区现有管线排布，立柱定位避开地下电缆沟与循环水管道，棚架净空高度满足厂区内最高设备的吊装检修需求，屋架下弦预留检修马道与照明管线安装点位，侧墙下部预留通风百叶安装位，兼顾棚内通风散热需求。整体框架的节点设计均经过受力验算，梁柱连接节点采用加劲肋补强，避免应力集中导致的结构疲劳损伤，纵向设置多道柱间支撑，提升整体结构的纵向稳定性，可承受项目所在地设计地震烈度下的荷载作用。
