车载手摇式螺旋起重支撑装置结构设计

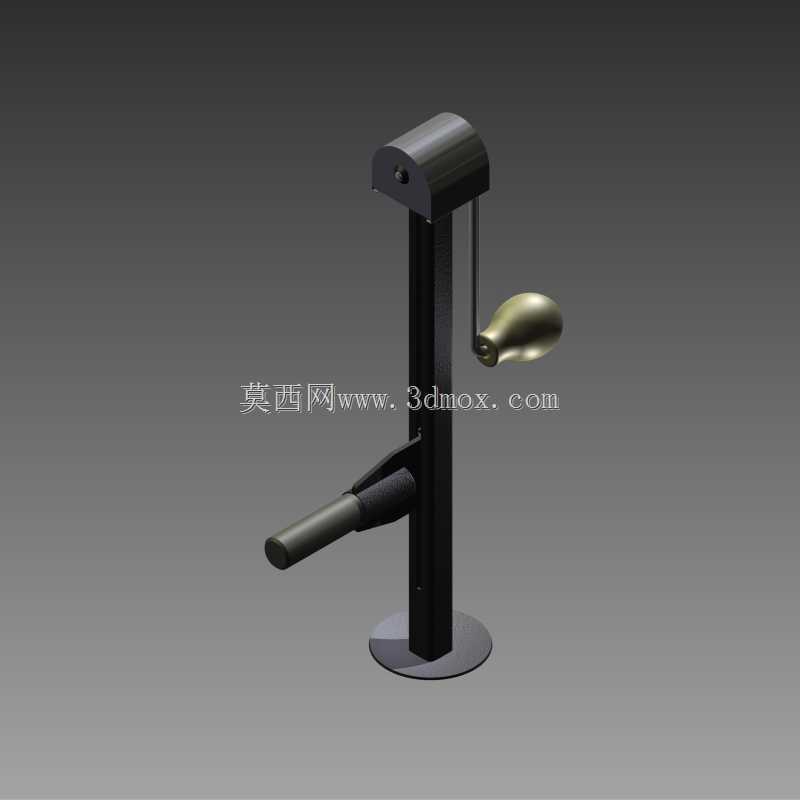

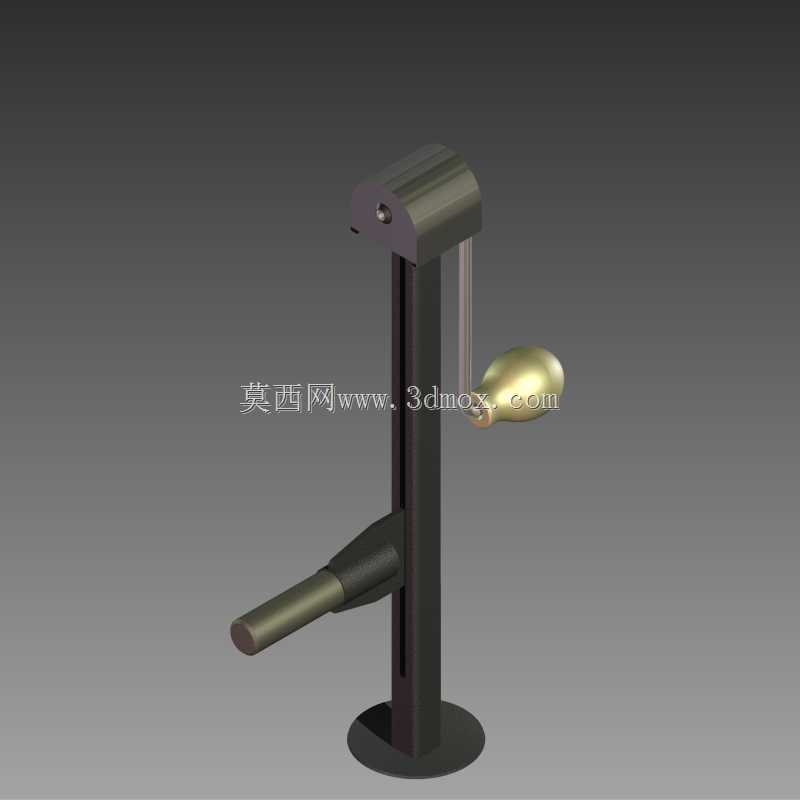

在乘用车日常维保、野外应急换胎的作业场景里，这类手动螺旋顶升装置是普及率极高的随车配套工具，完全依靠机械结构实现力的放大，无需额外液压介质或外接动力源，哪怕在低温、高海拔等易导致液压密封件失效的极端环境下，也能稳定完成顶升作业，不会出现液压类工具常见的泄压回落问题。从结构设计逻辑来看，整套装置采用立式同轴布局，底部为圆形平置支撑底盘，作业时可直接贴合硬质地面，通过增大接触面积降低对地压强，避免在松软铺装面作业时出现下陷侧倾的风险；中部为带梯形传动螺纹的立式主杆，是整套装置的核心受力承载部件，梯形螺纹的自锁特性可以保证顶升到位后，哪怕撤去操作力，支撑高度也不会自行回落，从结构根源上规避作业过程中的坠落风险。侧面的摇柄组件通过齿轮副与主传动杆连接，操作时摇动摇柄即可通过齿轮减速放大输入扭矩，普通人施加很小的手动力就能输出数吨级的顶升力，摇柄末端的球形握持套可以减少长时间操作时的手部硌压感，提升操作顺畅度。主杆上部设置的可伸缩托头，作业时可直接卡入车辆底盘指定的顶升支撑位，避免顶升过程中出现滑脱偏移；托头旁侧的横向拨杆是卸力操作部件，当需要回落支撑时，拨动拨杆即可解锁传动锁止结构，控制主杆平稳下降，下降速度可通过拨杆的扳动幅度灵活控制，避免快速下落带来的冲击。从安装边界与尺寸适配角度看，这类装置的收拢高度完全适配家用轿车、SUV的随车工具舱储物空间，不会占用过多后备箱储物容积，最大顶升高度可覆盖绝大多数家用车的底盘离地间隙需求，最低收拢高度可顺利伸入底盘较低的轿车底部，无需额外垫高作业。建模过程中对所有传动配合面都做了贴合实际工况的公差预留，齿轮啮合间隙、螺纹配合行程都按照实际手动工具的装配标准设置，所有受力部件的壁厚、过渡圆角都参考了同规格量产产品的力学性能参数，既避免冗余设计带来的重量增加，也保证额定载荷下的结构强度，不会出现受力变形、螺纹滑牙等失效问题。整套结构没有复杂的异形零件，所有部件都可通过常规的机加工、冲压工艺完成量产，装配流程简单，后期维护仅需定期在螺纹、齿轮配合面涂抹润滑脂即可，全生命周期内的使用成本极低，非常适合随车常备应对突发维保需求。
