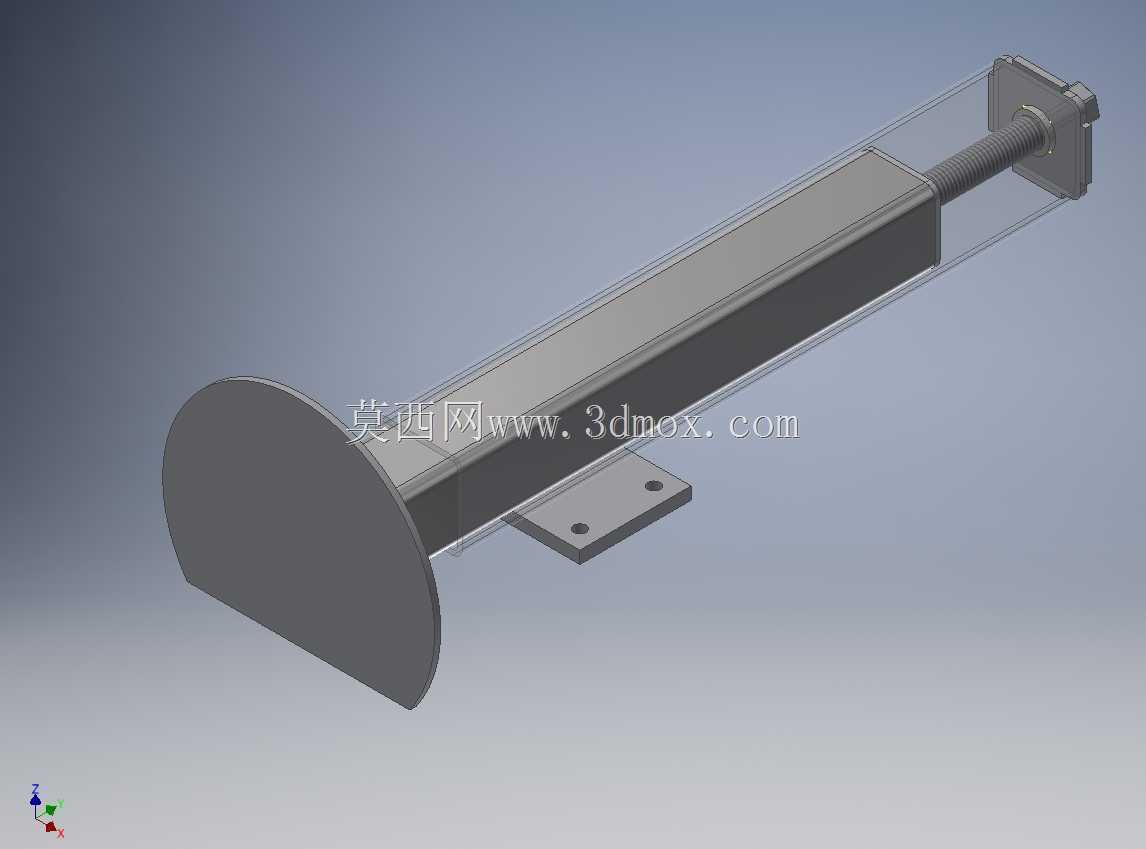

在建筑施工、重型设备安装、工业生产线架设等场景中,经常会遇到作业面基础不平整、设备安装后水平度偏差超差的问题,这类偏差会直接导致设备运行振动加剧、传动部件磨损加快、加工精度失准,严重时甚至会引发结构受力不均带来的安全隐患,可调式顶升支撑装置就是为解决这类现场调平需求设计的实用机械结构。这款调平装置的核心功能是通过螺旋传动的机械增益,实现支撑高度的线性微调,相比液压类顶升部件,纯机械螺旋结构不存在密封泄漏、长期保压沉降的问题,尤其适合需要长期固定支撑、不允许高度蠕变的工位使用,比如建筑施工电梯的附墙支撑点位、大型工装夹具的机台调平脚、非标自动化线体的机架水平调整,都可以采用这类结构作为支撑单元。从结构设计逻辑来看,该装置采用方形外箱作为主体承载结构,外箱截面尺寸为70毫米×70毫米,方正的截面既方便在安装时与方管类机架型材贴合定位,也能保证各个方向的抗侧弯刚度一致,避免支撑过程中出现侧向偏载变形。装置一端设置圆形支撑端板,大直径的端板可以增大与被支撑面的接触面积,降低接触面的压应力,防止支撑点压陷被支撑构件的表面,尤其适合支撑铝合金型材、薄壁钢结构这类表面承压能力较弱的构件。外箱侧面伸出带安装孔的固定耳板,安装时可以通过螺栓将整个装置固定在基础支架上,不需要额外焊接定位,拆装调整都很方便,耳板上的安装孔预留了少量间隙,允许安装时做小范围的位置纠偏,降低现场安装的对位精度要求。内部的螺旋传动副采用梯形螺纹设计,这类螺纹具备自锁特性,当调整到目标高度后,不需要额外的锁止结构就能保持支撑高度稳定,不会因为持续承受载荷出现螺纹回转导致高度下降,调整时只需要转动端部的操作头,就能驱动螺杆伸出或回缩,实现支撑高度的连续微调,微调行程可以根据实际使用需求匹配,单点位的调整精度可以控制在毫米级,完全满足大多数工业场景的调平精度要求。设计这类结构时,需要重点核算螺杆的压杆稳定性以及螺纹副的接触应力,保证在额定支撑载荷下不会出现螺杆失稳弯曲、螺纹牙剪切失效的问题,同时外箱的壁厚要匹配额定载荷,避免箱体受载后出现鼓胀变形,影响螺杆的滑动顺畅度。在实际选型应用时,可以根据单点需要承载的重量调整螺杆直径、外箱壁厚以及螺纹参数,这款基础结构可以衍生出不同载荷等级、不同调整行程的系列化产品,适配从轻型机架到重型设备的不同调平支撑需求,相比外购的标准可调脚杯,这类结构的支撑刚度更高、抗偏载能力更强,更适合重载、有振动的工业作业场景使用。
