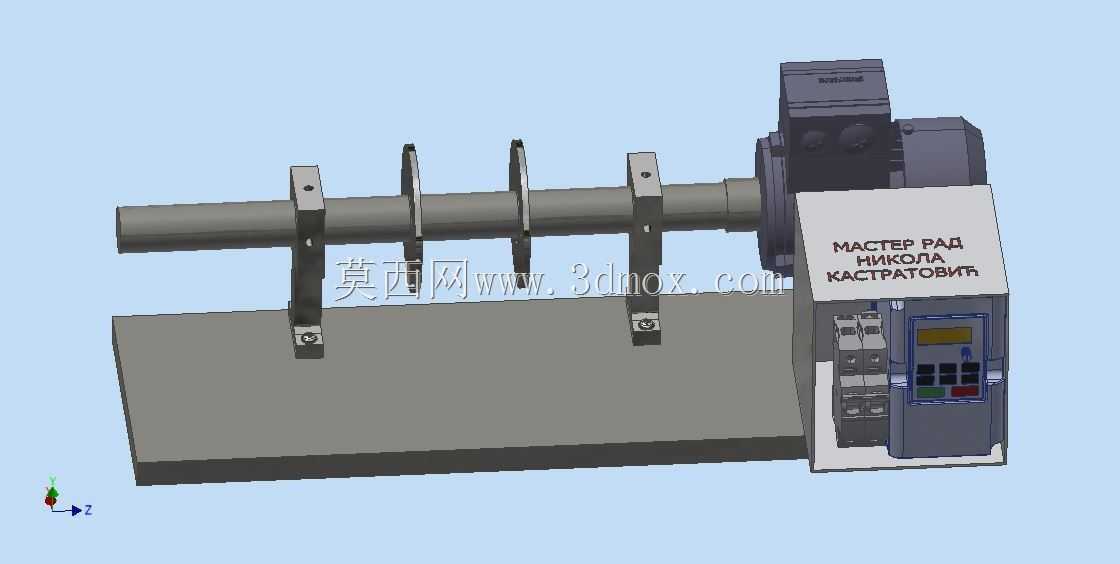

带变频控制的卧式搅拌旋转主轴装置

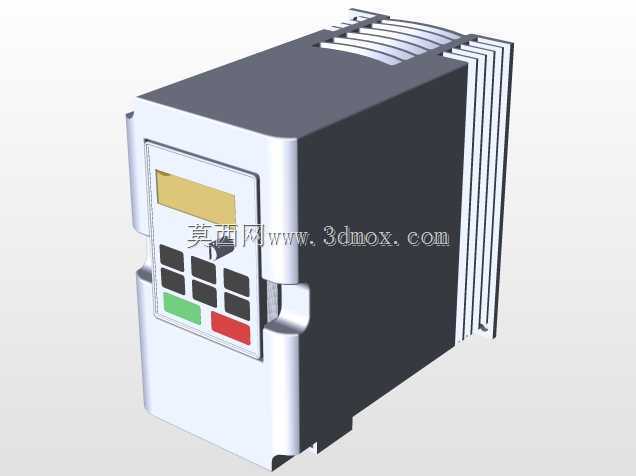

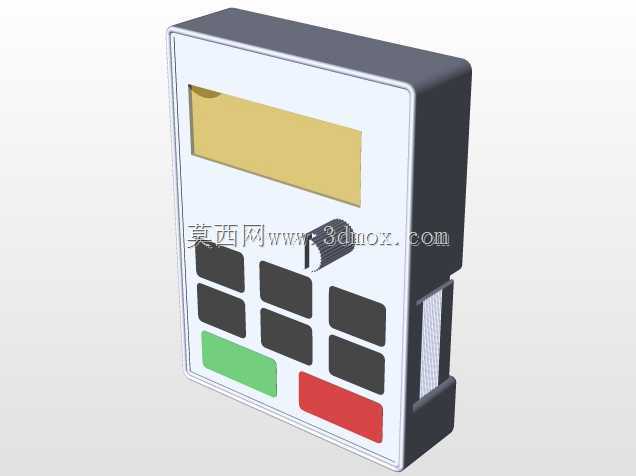

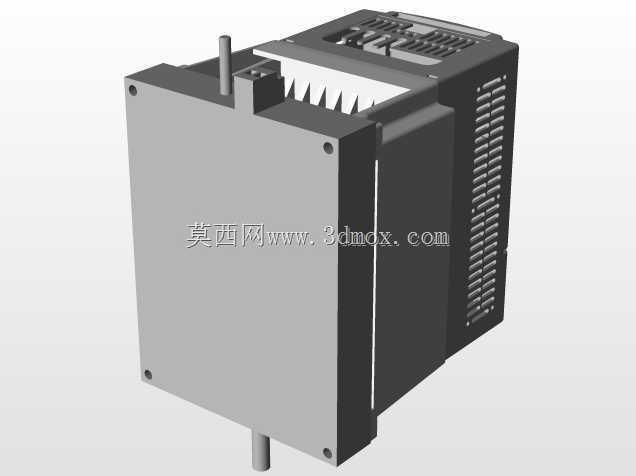

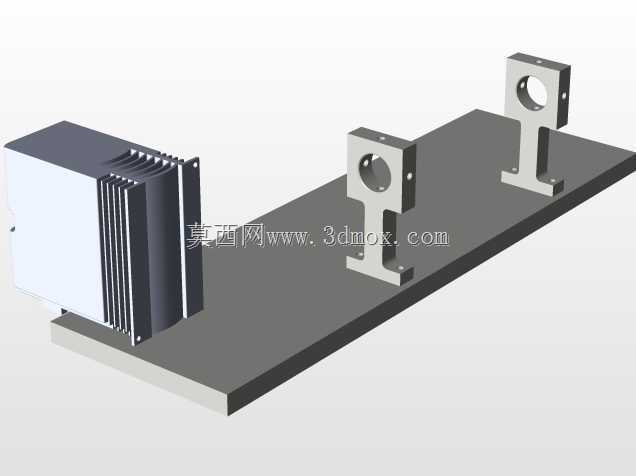

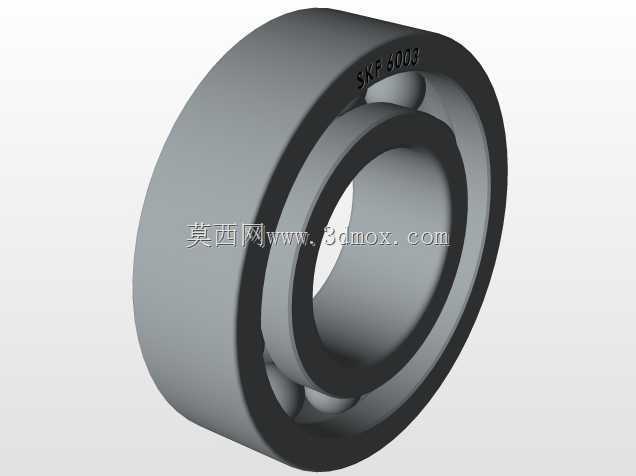

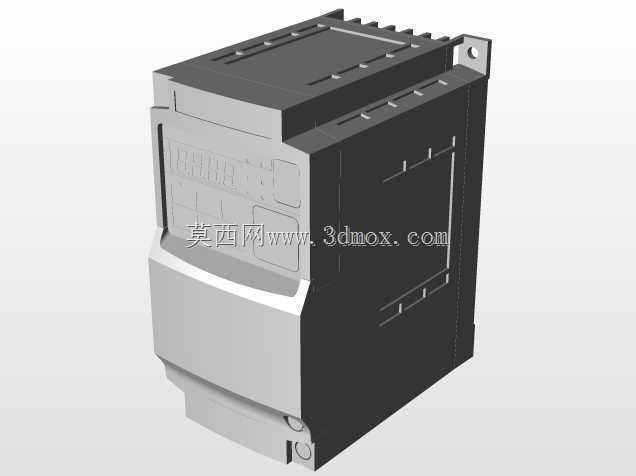

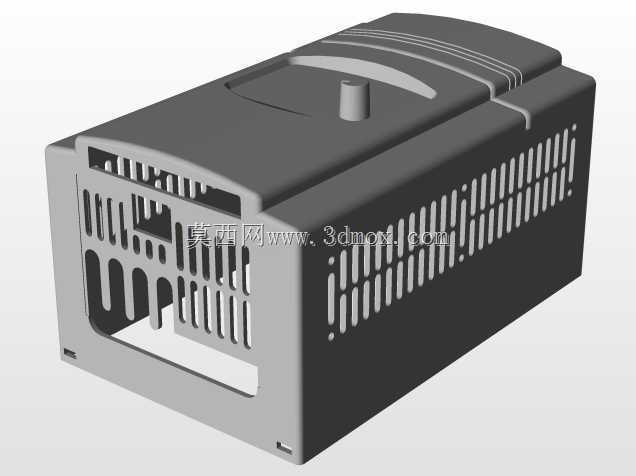

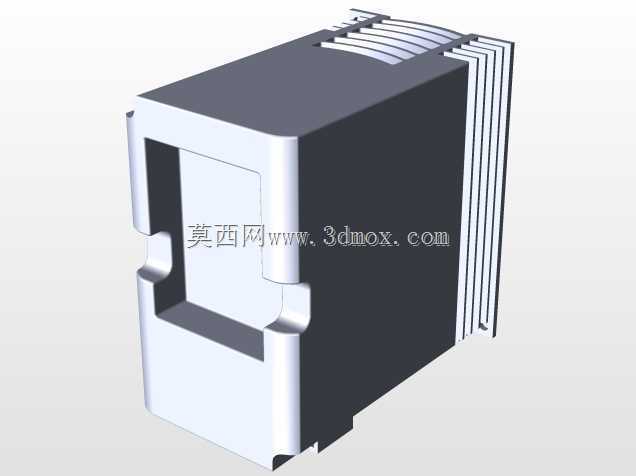

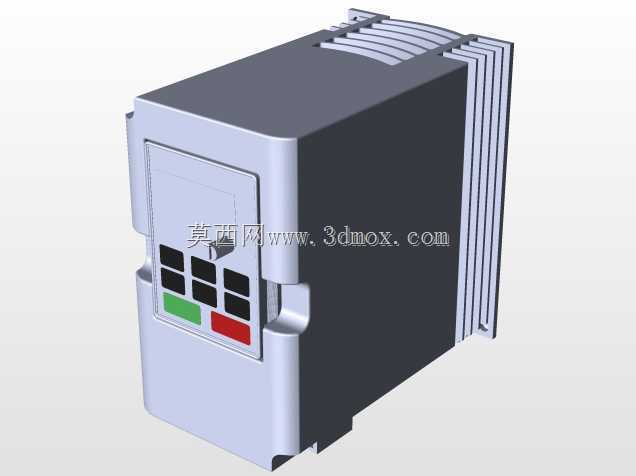

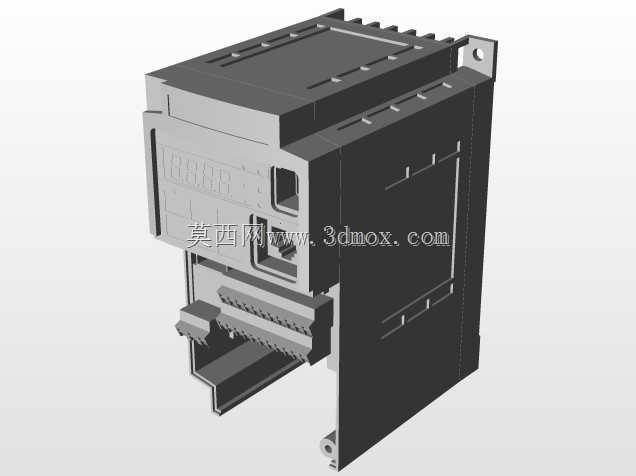

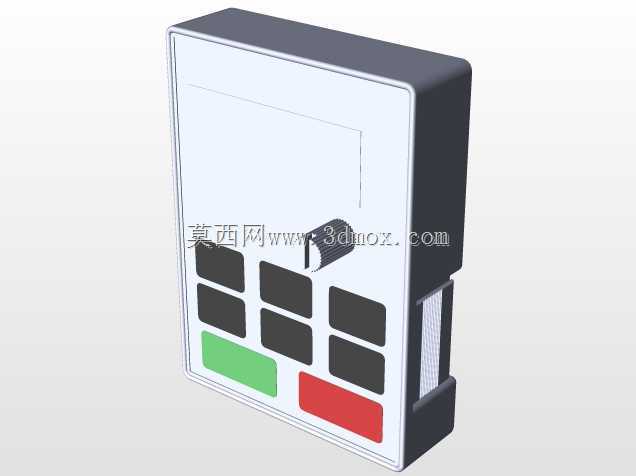

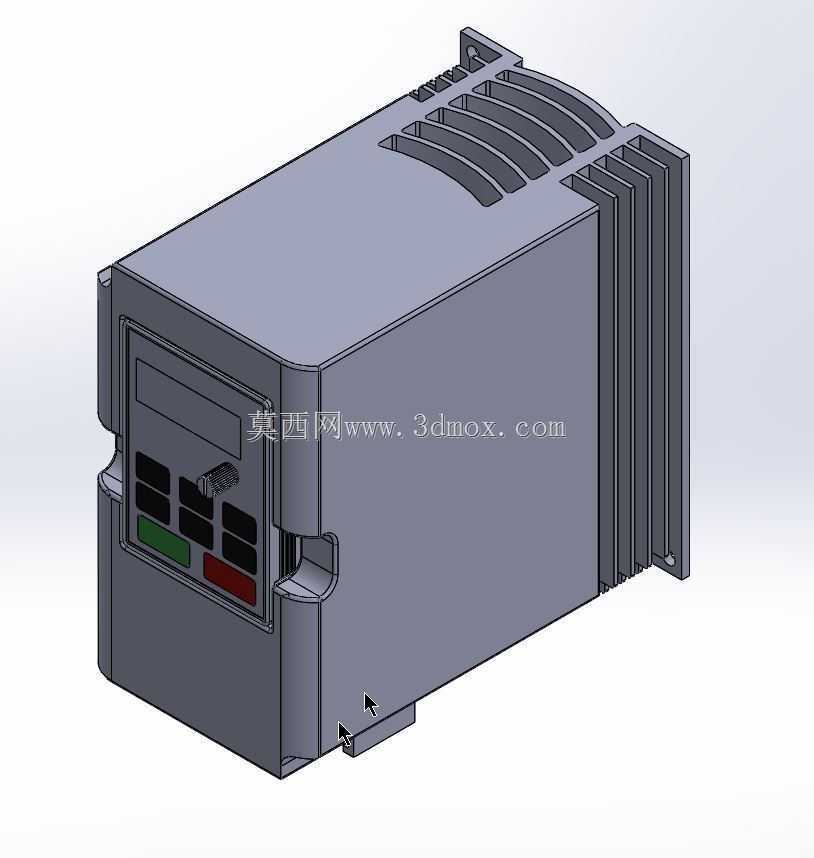

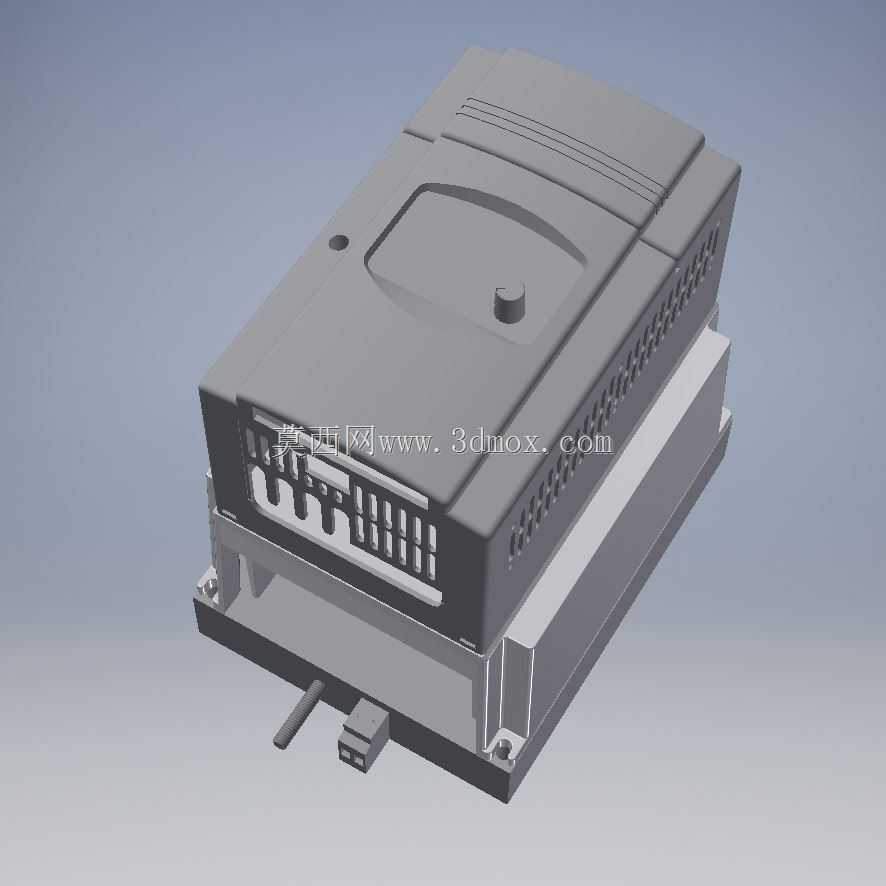

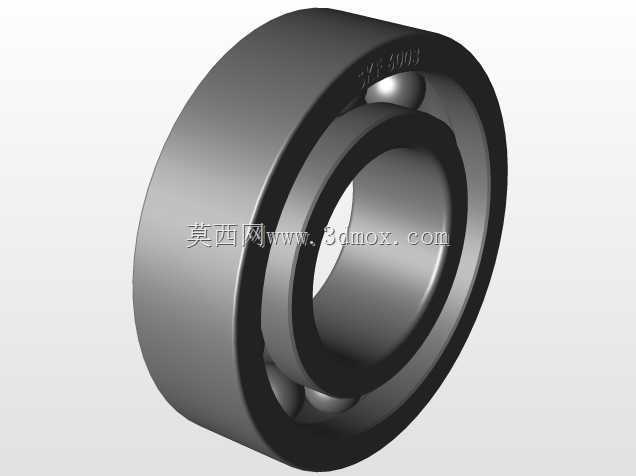

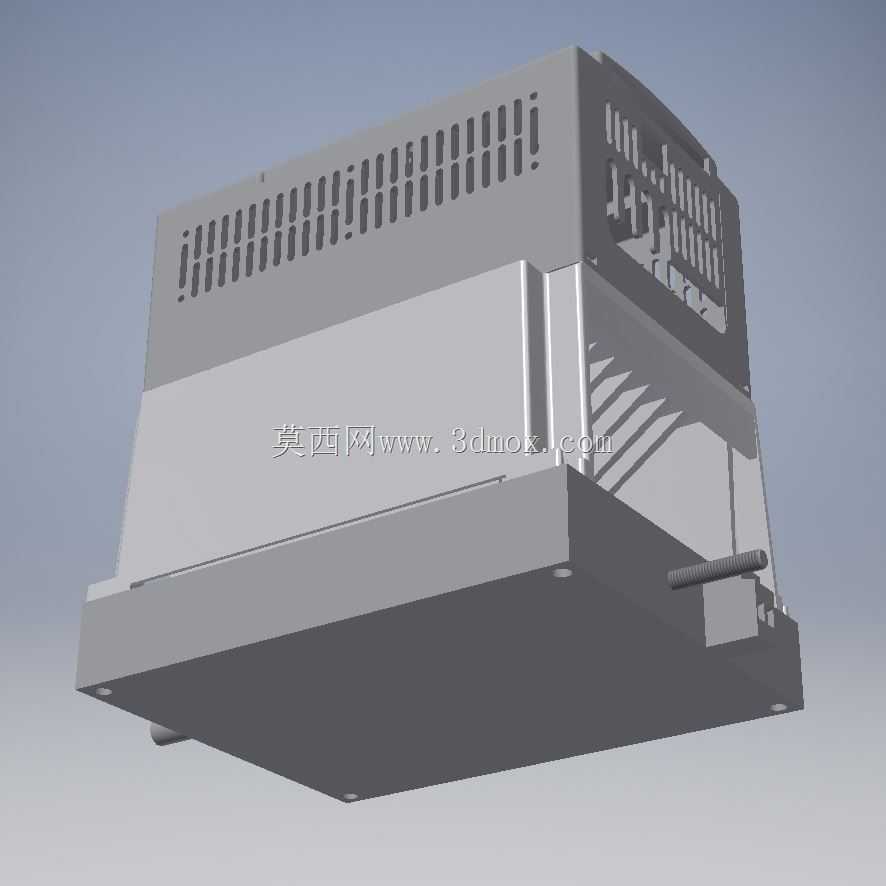

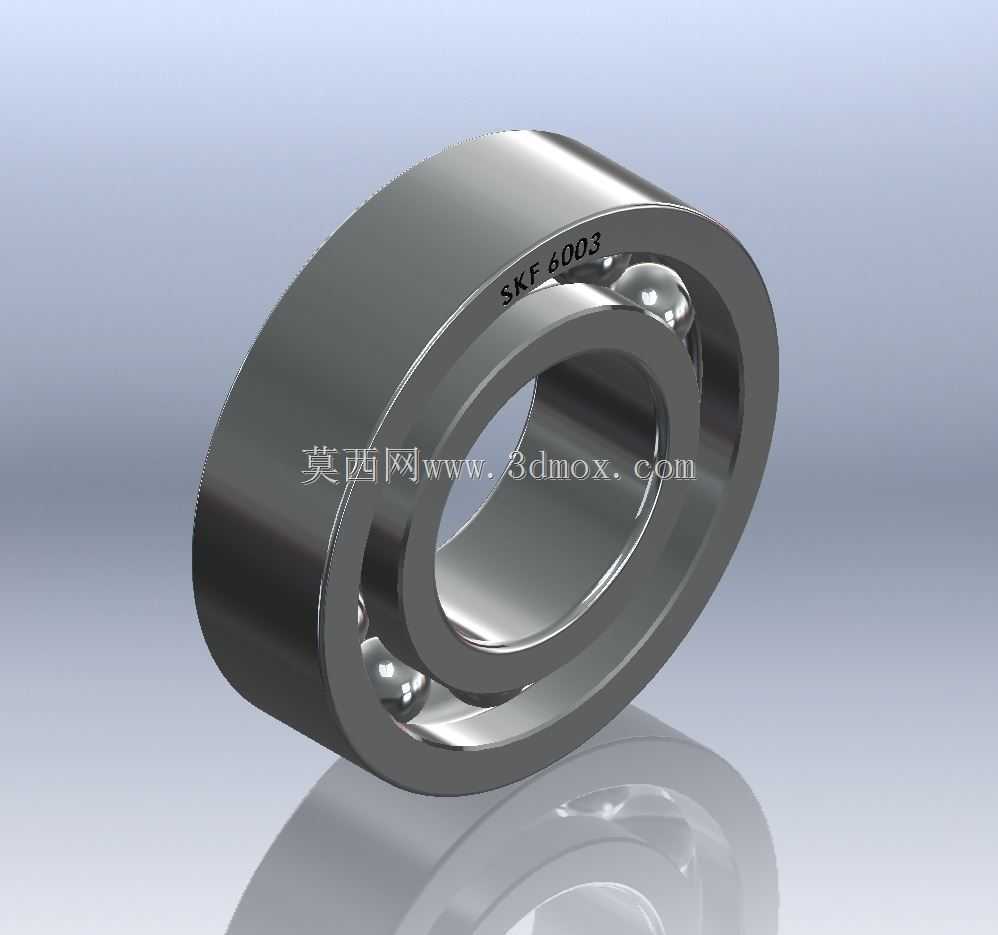

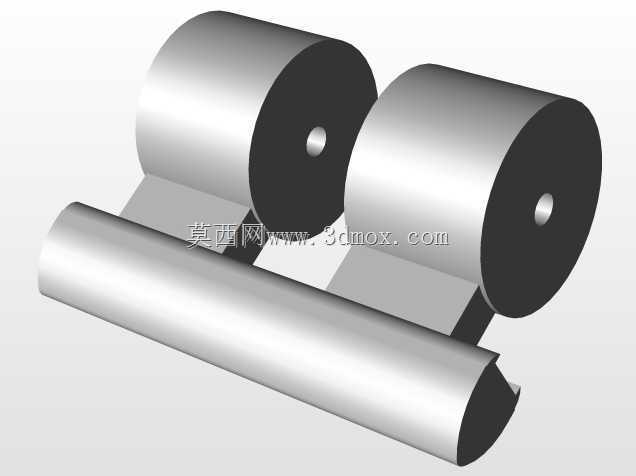

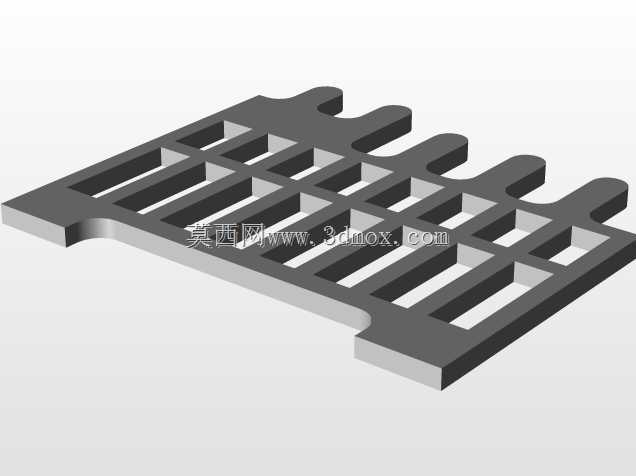

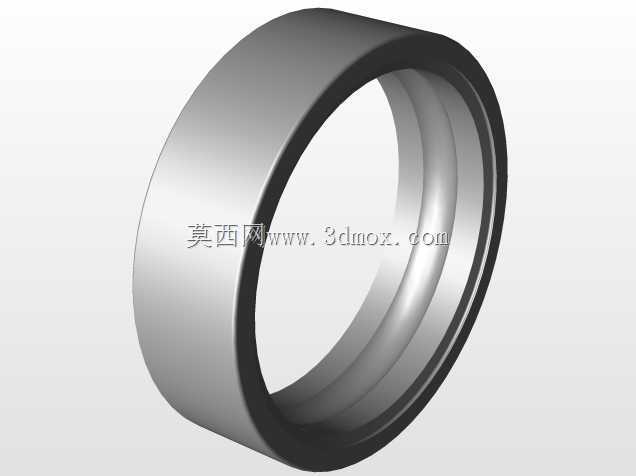

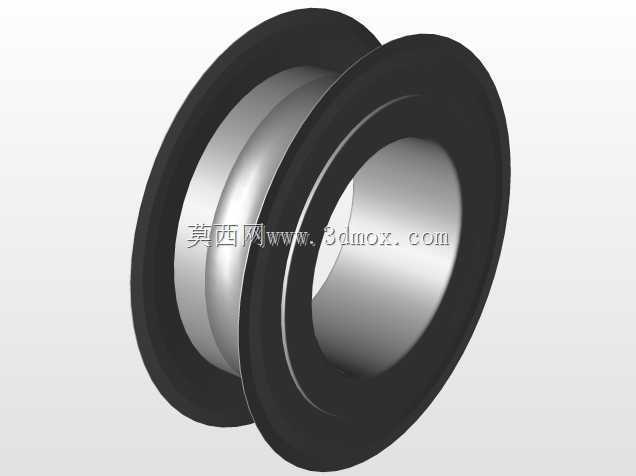

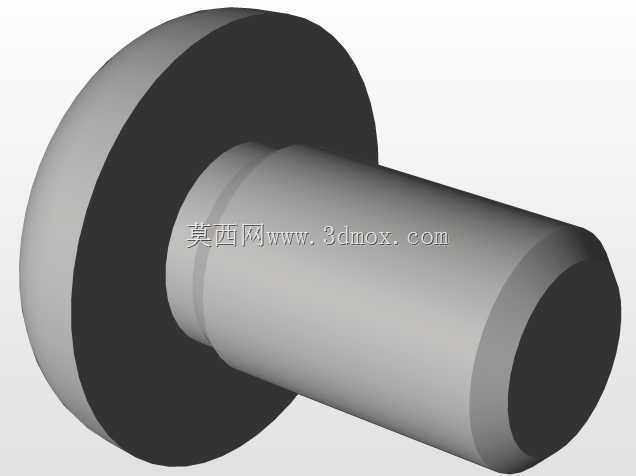

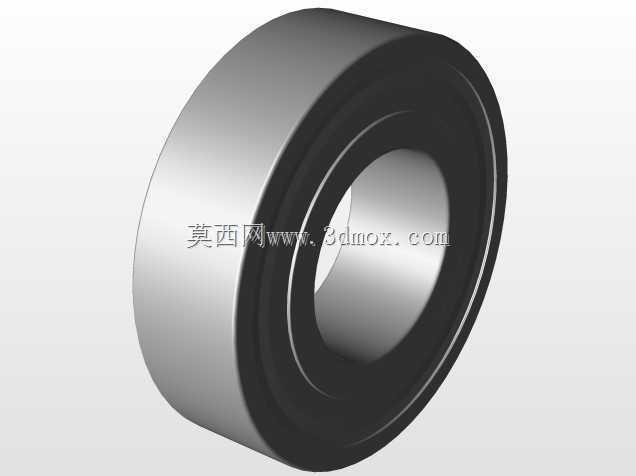

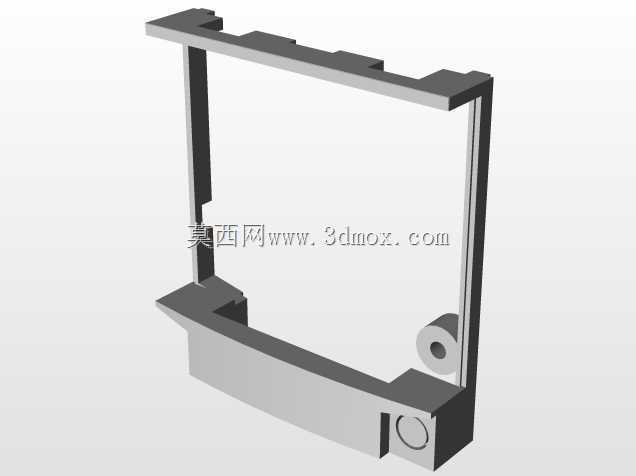

该装置的核心执行件为一根卧式布置的带桨叶主轴，主要面向小批量物料混合、槽内液体搅动及实验室级连续搅拌工况，可在化工配料、食品浆料调和、小型反应槽配套等场景中承担旋转搅拌功能。驱动端采用电机直联或经减速单元连接的布局，配合旁侧的变频控制柜体，能够根据物料粘度、工艺转速要求灵活调节输出转速，避免高粘度物料启动时电流冲击过大，也可适配不同搅拌阶段的剪切强度需求。主轴上的桨叶采用离散式固定结构，支撑点分布在桨叶组两侧及靠近驱动端位置，这种跨距布置可降低长轴运转时的挠曲变形，减少轴端密封部位的径向跳动。底座为整体平板式焊接或机加工结构，驱动单元、轴承座、控制柜体均直接安装在同一底座平面上，既保证了各部件的同轴度基准，也减少了现场二次安装时的找正工作量。从安装边界来看，整体长度方向由主轴悬臂长度与柜体宽度共同决定，宽度方向需预留桨叶旋转所需的安全空间，高度方向则要保证电机顶部与上方障碍物留有检修间隙。设计时优先考虑了维护便利性：轴承座采用剖分式或标准立式座结构，润滑点外露便于定期补脂；控制柜面板集成操作与显示区域，接线端子排布在柜内下部，方便现场布线。主轴与桨叶的连接采用键传动加紧固件锁死的方式，既传递足够扭矩，也便于桨叶磨损后单独更换。整套结构没有复杂的内部传动链，故障点集中在驱动、支撑和密封三处，日常巡检可快速定位异常。对于需要将其集成到现有槽体的工程师来说，可直接以底座安装孔为定位基准，核对主轴中心高与槽体开口尺寸，再根据物料腐蚀性选择轴体及桨叶的表面处理方式。变频柜与电机的走线需预留柔性弯曲段，避免设备运行振动拉扯线缆。
