钢穹顶网壳空间钢结构节点构造

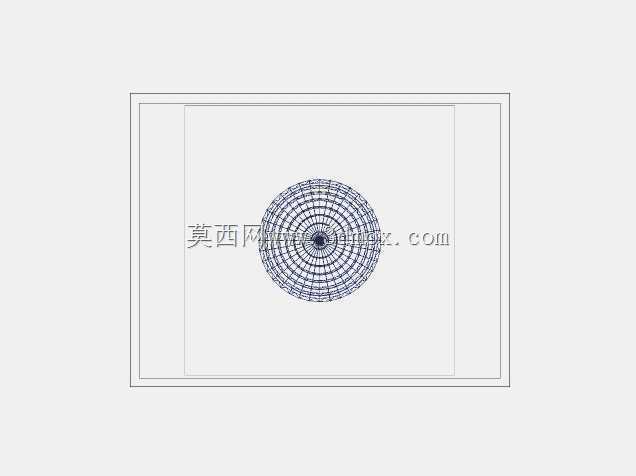

该模型呈现的是一种穹顶式钢网壳结构，整体由中心向外呈放射状布置杆件，并通过多道环向杆件形成稳定的球面网格。结构形式接近单层肋环型网壳，径向主肋承担主要弯矩与轴力，环向杆件协调变形并提供侧向约束，斜向或交叉构件则增强面内抗剪能力，使荷载能够沿多条路径传递至底部支承边界。在实际工程中，这类构造常用于采光顶、中庭顶盖、小型场馆、储料仓上部封闭罩、设备防护穹顶以及需要大跨度无柱空间的建筑部位。

从受力角度看，穹顶结构相较平板网架更能发挥轴向承载优势。竖向荷载作用下，结构内部会产生明显的环向压力和径向力；在支座附近则需重点处理水平推力。若下部支承结构刚度有限，通常需要设置圈梁、张拉环或落地斜撑来平衡外推力，否则边节点会产生较大侧向位移。模型中网格由中心向边缘逐渐展开，越靠近外圈，单根杆件覆盖的弧长越大，节点角度变化也越明显，因此在深化设计时不能简单复制中心区域节点，必须按实际球面坐标逐圈计算杆件夹角、连接板方向和螺栓穿孔角度。

设计思路上，这类网壳应先确定球面半径、矢高和底部边界直径，再划分径向分格与环向分格。分格数量直接影响建筑外观、杆件规格和节点复杂度：分格过密会增加焊接与装配工作量，分格过疏则会导致单杆过长、整体刚度不足。对于承受风载、积雪或检修荷载的顶盖，还需结合不对称荷载工况复核局部杆件失稳问题。穹顶中心区域往往汇交杆件较多，节点构造宜采用加强毂体或叠层连接板；外圈节点则应预留与支承埋件、环梁或边桁架连接的安装余量。

外形与安装边界方面，模型的关键控制尺寸包括底圈直径、球面曲率半径、矢高以及节点中心到杆件端部的距离。工厂加工前需将三维坐标转化为每根构件的真实长度和端部切口角度，现场拼装则宜从中心环向外逐圈扩展，并设置临时支撑控制成型轮廓。若用于封闭围护，还需在杆件上考虑檩条、屋面板或采光板的连接孔位，避免后续开孔削弱主结构。该模型可用于网壳分格研究、节点干涉检查、施工方案演示以及类似穹顶工程的方案比对。
