学校操场钢桁架遮阳棚结构设计

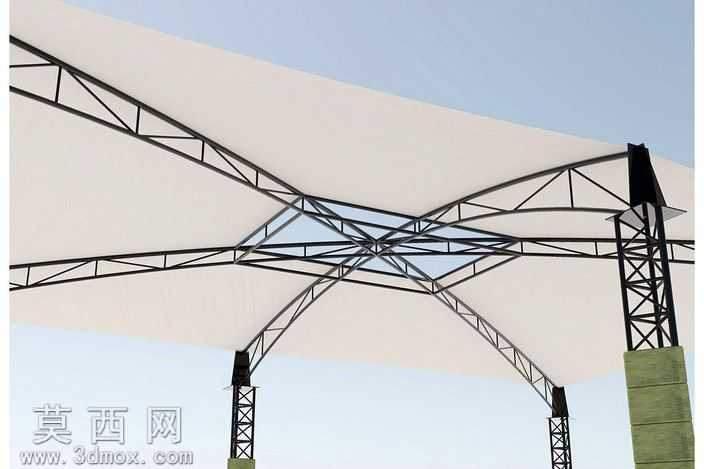

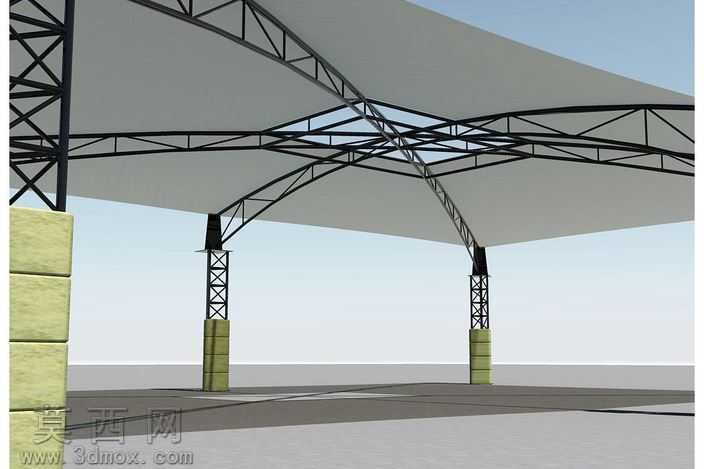

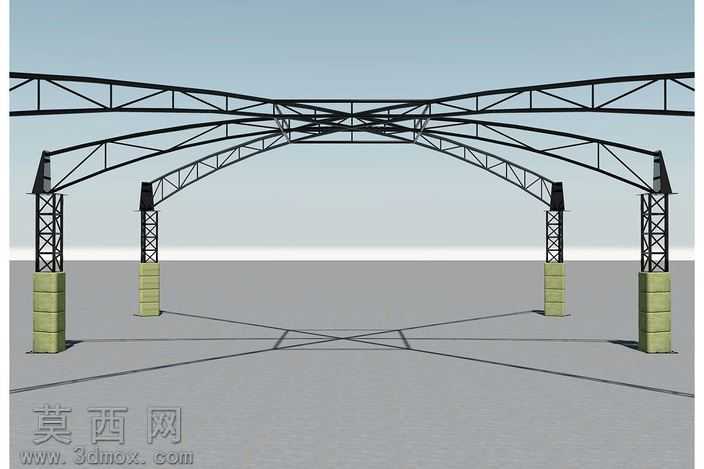

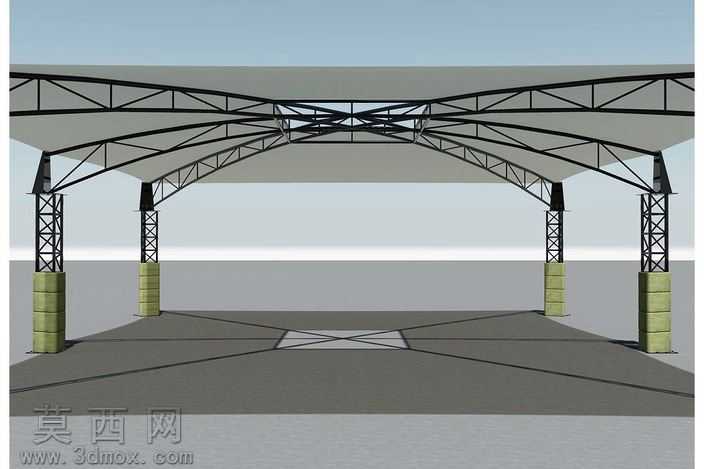

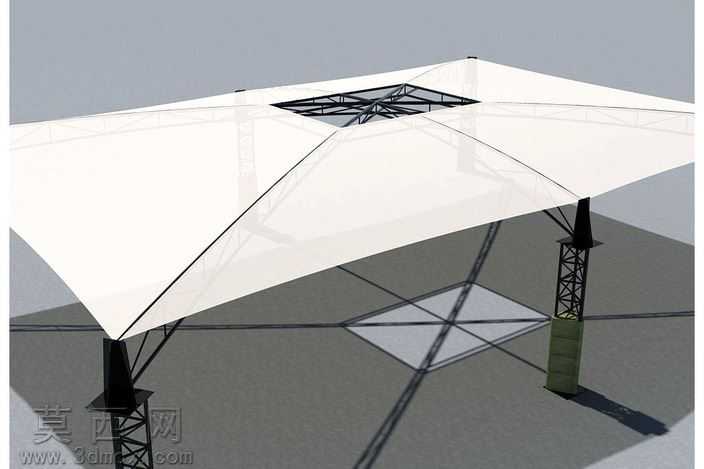

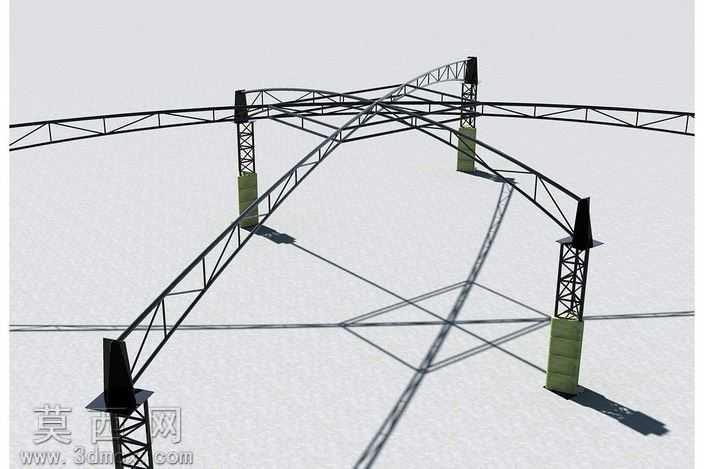

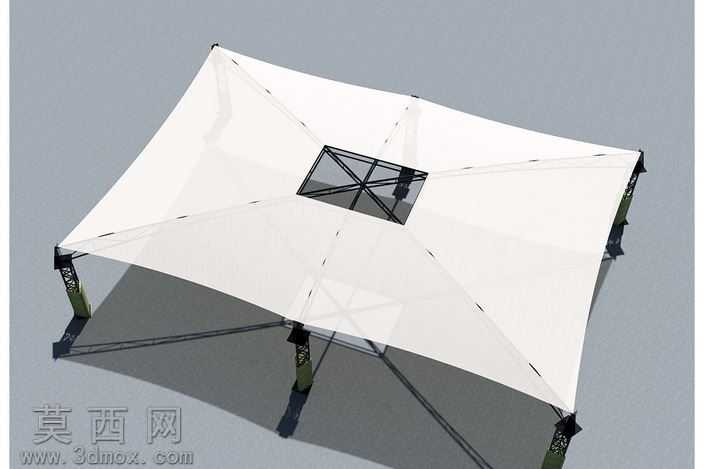

本作品为校园操场遮阳休憩钢桁架结构三维建模作品，整体采用对称式多跨拱桁架布局，在三维建模过程中首先完成整体受力体系的框架搭建，以四根竖向格构式钢柱作为主要承重构件，柱底设置分层式混凝土配重基座，建模时对基座的分层堆叠质感做了精细化还原，确保基座与钢柱连接节点的结构合理性。上部承重体系采用交叉式拱形钢桁架设计，主桁架沿场地跨度方向起拱，相邻桁架之间设置交叉腹杆与横向联系杆，通过三维软件的杆件装配功能逐一匹配每根弦杆、腹杆的连接角度，精准还原桁架结构的三角形稳定受力构造，避免杆件之间出现干涉错位问题。在材质渲染环节，钢结构部分统一赋予哑光深灰金属材质，模拟户外钢结构防锈涂装的质感，对焊缝节点位置做了细微的材质凹凸处理，提升结构的真实感；底部混凝土基座赋予浅灰绿色混凝土材质，添加自然的表面色差与粗糙肌理，还原户外混凝土构件长期使用的质感；顶棚部分采用张拉膜织物材质，设置半透明的哑光漫反射属性，还原遮阳织物柔和的透光与遮光效果，渲染时通过环境光模拟晴朗日间的自然光照，投射出桁架结构在地面的清晰交叉阴影，强化整体结构的空间层次感。设计思路围绕校园操场的遮阳休憩需求展开，采用大跨度无中间立柱的桁架布局，最大化释放场地下方的活动空间，交叉式的拱顶造型既提升了结构整体的抗风承载能力，也形成了富有韵律的视觉效果，织物顶棚与钢桁架的组合兼顾了遮阳实用性与结构轻盈感，整体建模严格遵循钢结构设计的构造逻辑，每一处杆件连接、节点处理都符合实际工程的施工要求，可作为校园户外遮阳设施设计的参考三维模型，完整呈现了钢桁架与遮阳织物组合结构的装配关系与视觉效果。
