球形钢框架穹顶结构三维设计作品

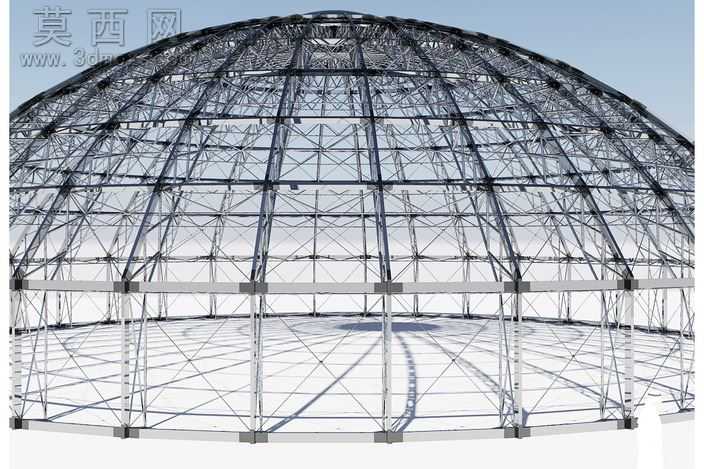

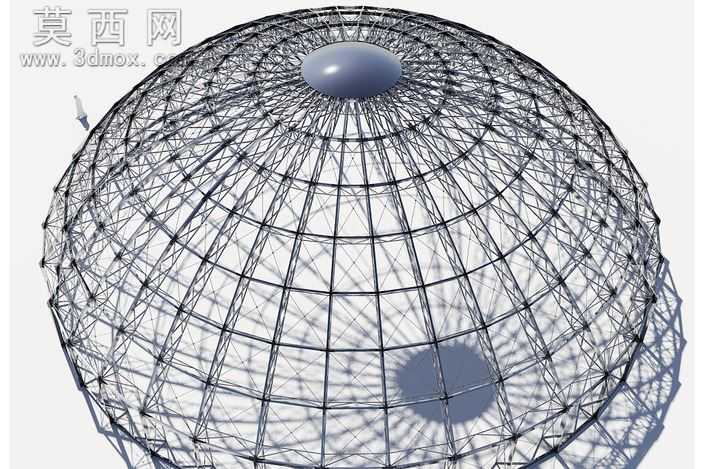

本作品为球形穹顶钢框架结构的三维建模成果，建模过程中以空间球面几何为核心基准，先通过参数化运算确定穹顶整体球面曲率半径，再沿经纬两个方向对球面进行等距网格划分，精准定位每一个杆件的连接节点坐标，保证所有节点均贴合球面轮廓，实现穹顶规整的半球造型。建模时将框架杆件拆分为径向主肋、环向箍杆、斜向腹杆三类构件，分别赋予不同的截面参数：径向主肋采用较大截面的矩形钢管，承担穹顶整体的竖向荷载与向外的张力；环向箍杆采用圆形钢管，沿不同纬度圈层布置，约束径向杆件的外扩变形，强化结构整体稳定性；斜向腹杆采用小截面圆钢，在相邻经纬杆件形成的网格内交叉布置，传递局部荷载并提升结构抗剪性能。材质设置上，所有钢构件统一赋予哑光银灰色金属材质，调整材质粗糙度参数模拟真实钢结构的磨砂防锈漆面效果，顶部中心的封闭采光顶构件则赋予高光泽度的浅蓝灰色半透明材质，模拟聚碳酸酯采光板的透光与反光特性，区分结构构件与围护构件的视觉差异。渲染阶段采用三点布光方案，主光源从穹顶斜上方45度角投射，模拟自然光照射效果，开启光线追踪计算杆件之间的投影与阴影，清晰呈现网架结构的空间层次与通透感；辅助光源从侧下方补光，弱化底部杆件的暗部死黑，让整体结构细节完整展现；环境光采用低强度冷色调，模拟天空漫反射效果，让金属材质的反光更具真实感。结构设计层面充分考虑穹顶的受力合理性，所有杆件连接节点均采用刚接节点设计，在三维模型中还原节点处的加劲肋与连接螺栓细节，保证结构传力路径清晰，从顶部中心节点沿径向杆件向下传递荷载，最终汇聚到穹顶底部的环形支座，符合大跨度空间钢结构的受力逻辑，整体模型既还原了钢框架穹顶的建筑造型，也完整体现了其结构构造逻辑，可用于建筑方案展示、结构受力模拟参考等场景。
