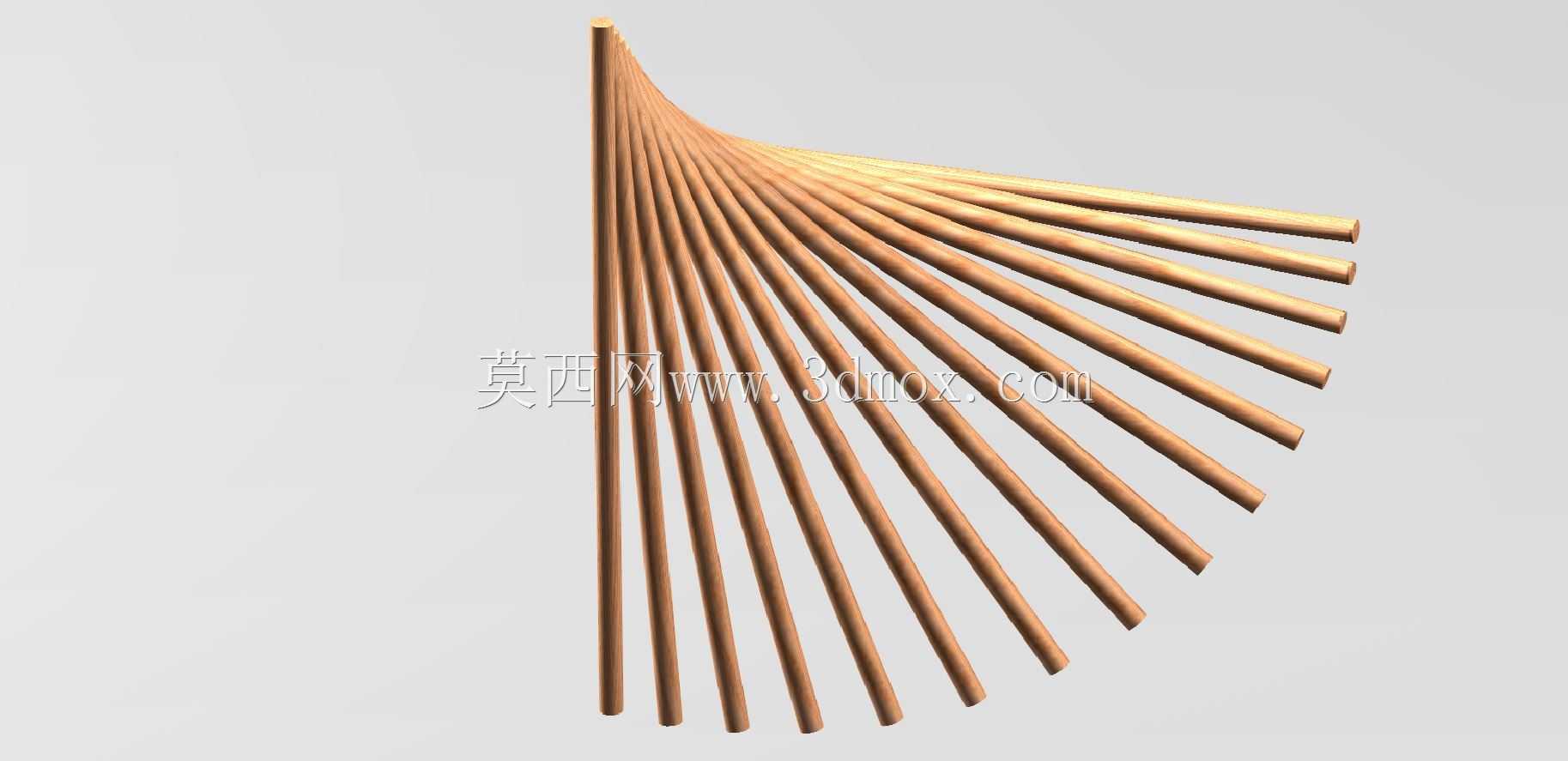

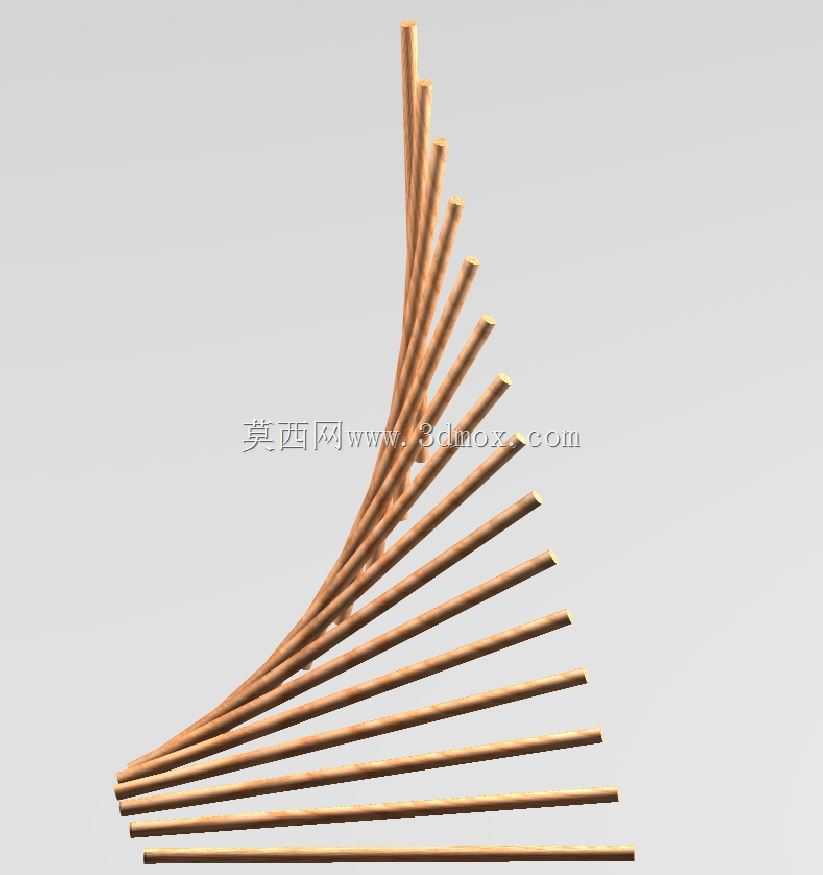

抛物面排布弧形渐变条棒结构件

这类沿抛物面轨迹排布的渐变条棒构件，常应用在流体整流、物料导流、装饰性承重支撑以及特种筛分设备的导流栅格场景中，在风洞试验段的导流装置、粮食加工设备的匀料格栅、建筑外立面的曲面装饰承重骨架里都能见到同逻辑的结构应用。从实际功能来看，每根条棒沿抛物面母线方向依次递进偏转角度，从底部近乎水平的排布状态逐步向上收束为近似垂直的姿态，相邻条棒的间隙沿抛物面法向保持均匀过渡，既可以让流经构件表面的流体沿曲面轨迹平滑转向，避免直角结构带来的紊流与局部压损，也能在作为匀料构件使用时，让散状物料顺着条棒间隙逐步滑落，实现料流的均匀铺展，不会出现局部堆料或者料流偏斜的问题。设计过程中首先要确定基准抛物面的曲率参数，根据实际安装空间的边界约束，先锁定抛物面的焦点位置与开口幅度，确保整个构件的外轮廓不会超出安装位的预留尺寸，底部水平段的总宽度要匹配上游设备的出料口或者风道出口宽度，顶部收束端的宽度要适配下游接口的尺寸，避免出现衔接错位。条棒本身采用等直径圆截面设计，在保证自身抗弯强度的前提下尽可能降低迎风或者迎料面的阻力，每根条棒的端点都严格贴合抛物面的理论型面，相邻条棒的中心距按照等间隙原则计算，不会出现局部间隙过大或者过小的问题，防止导流或者匀料过程中出现局部漏料、风阻突增的情况。安装边界上，构件底部的水平段条棒端点共面，可直接通过焊接或者紧固件连接在底部的安装基座上，顶部收束端的条棒端点同样处于同一垂直平面，可对接顶部的固定横梁，不需要额外设计复杂的转接支架，整体结构没有冗余的连接部件，自身的弧形排布结构就可以形成稳定的空间受力体系，承受侧向风载或者物料冲击载荷时，应力会沿条棒轴向均匀传递到两端的安装位，不会出现局部应力集中导致的构件变形。在建模过程中要注意每根条棒的角度偏转是沿抛物面的切线方向连续变化，不能出现角度突变，否则会破坏曲面的平滑度，影响实际使用时的导流匀料效果，条棒的长度从底部到顶部依次递减，每根条棒的长度差要保持线性渐变，保证整体轮廓的抛物面精度。
