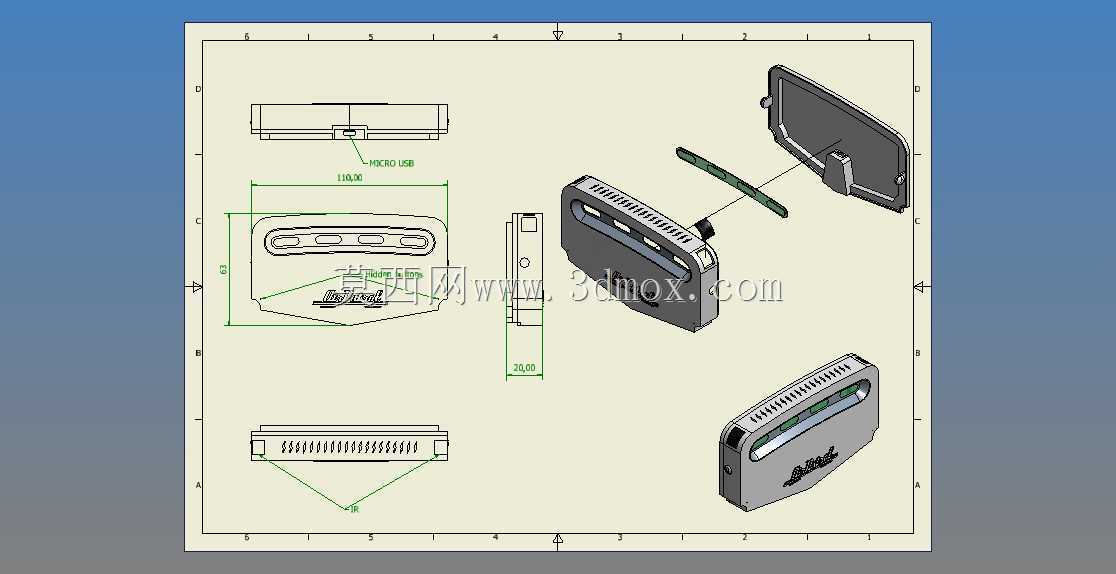

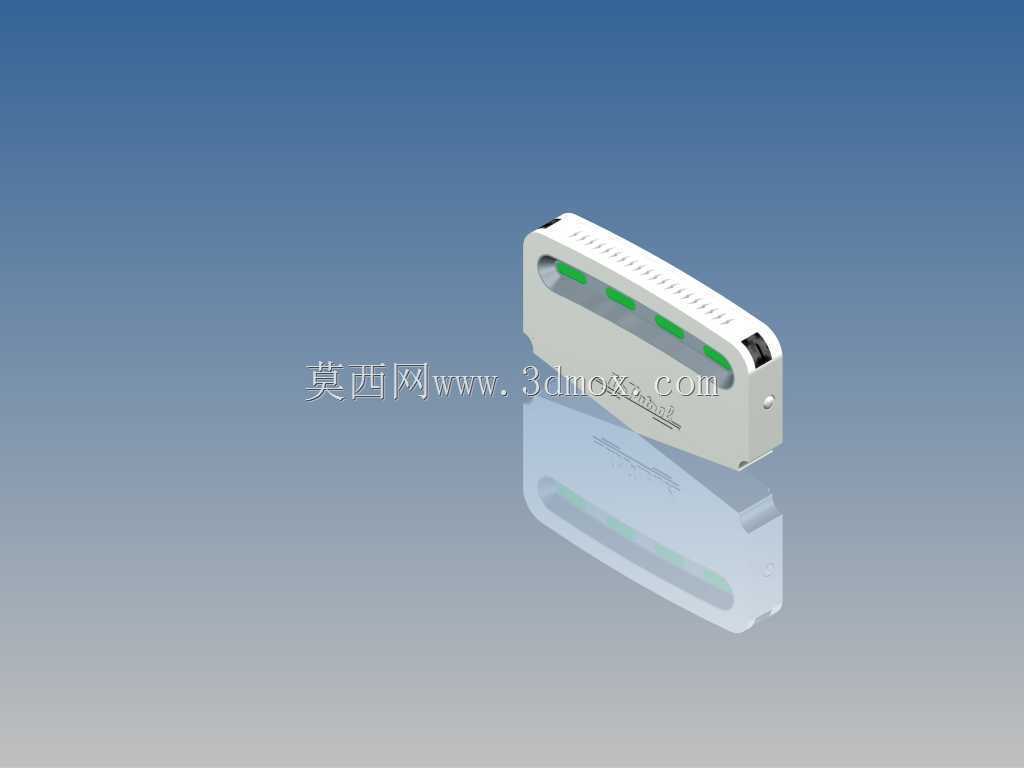

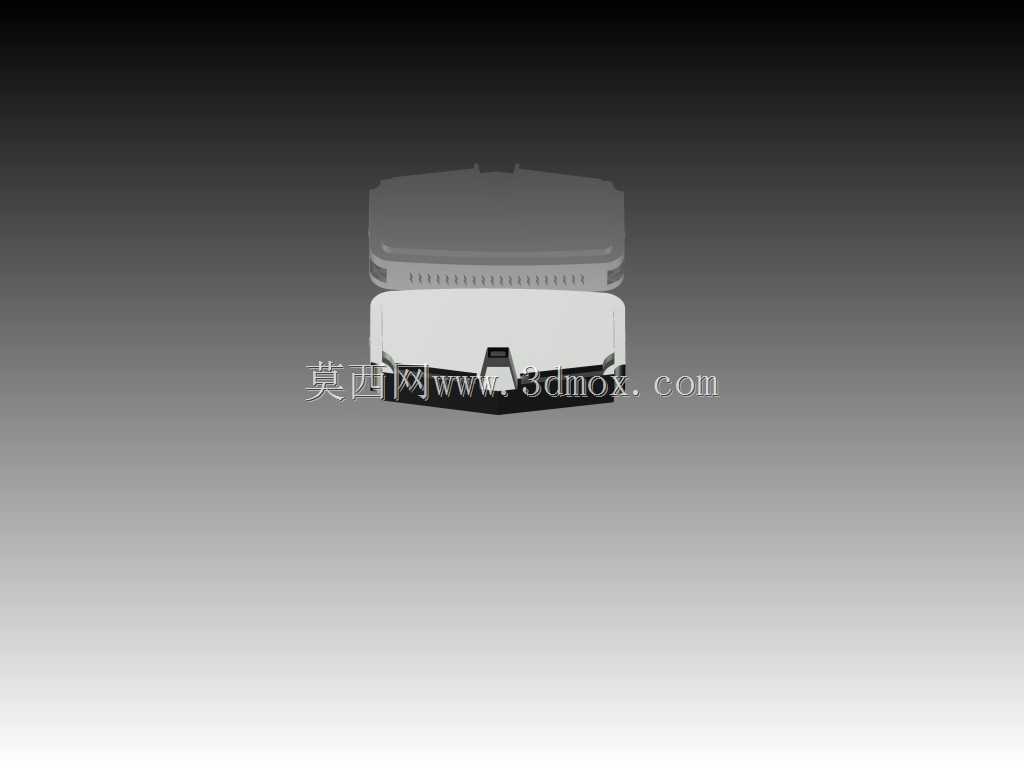

易收纳拼接式控制器外壳结构设计

这款拼接式控制器外壳，主要面向小型电控单元、桌面级信号处理模块的外置防护需求，在工业现场的分布式控制节点、小型设备的本地操控终端、实验室测试台架的信号转接模块场景中都能适配。日常使用时，这类外壳需要承担内部电路板、接线端子的物理防护作用，隔绝现场的粉尘、少量飞溅的切削液，同时避免操作人员误触内部带电触点，还要为内部元器件提供稳定的安装支撑，减少设备运行振动带来的元器件松脱风险。设计过程中优先考虑了日常收纳与转运的便利性，摒弃了传统一体式外壳的固定空间占用结构，采用可拆分的拼接组合形式，闲置拆分后可堆叠存放，大幅降低仓储与转运过程的空间占用，也方便现场运维时快速拆解检修内部构件。外壳的上下盖配合处做了错位止口结构，不需要额外加装密封胶条就能实现基础的防尘防溅效果，拼接位置的卡扣结构做了导向斜角设计，装配时不需要额外工装，徒手就能完成扣合，扣合后配合面的缝隙均匀控制在0.2mm以内，既不会出现卡扣过紧拆解困难的问题，也不会因为配合间隙过大导致防护失效。外壳的侧壁预留了标准的接线端口开槽位置，开槽尺寸适配常规的航空插头、USB接口、接线端子排的安装边界，不需要后期二次加工就能直接完成端口装配，壳体内部预设了统一规格的铜柱安装柱，安装柱的位置对应通用小型控制板的标准安装孔位，孔位同轴度公差控制在0.1mm以内，电路板装配时不需要额外调整位置就能直接锁付固定。外壳的外部边角全部做了R3的圆角过渡，避免现场安装运维时尖锐边角划伤操作人员，壳体表面做了细微的防滑纹理处理，手持搬运时不容易打滑，整体外形尺寸适配常规的DIN导轨安装卡扣预留位，既可以桌面放置使用，也可以加装卡扣后直接固定在标准电控柜导轨上，安装边界兼容现有多数小型电控单元的安装空间要求，不需要对原有安装位做改造就能直接替换使用。壳体的壁厚做了均匀化处理，整体壁厚保持在2mm，既保证了足够的结构强度，在承受1kg的外部冲击载荷时不会出现开裂变形，也不会因为壁厚过大导致整体重量超标，同时均匀的壁厚也适配注塑加工的工艺要求，生产时不会出现缩痕、缺料等成型缺陷，适合批量加工生产。
