角式法兰连接手动蒸汽截止阀结构设计

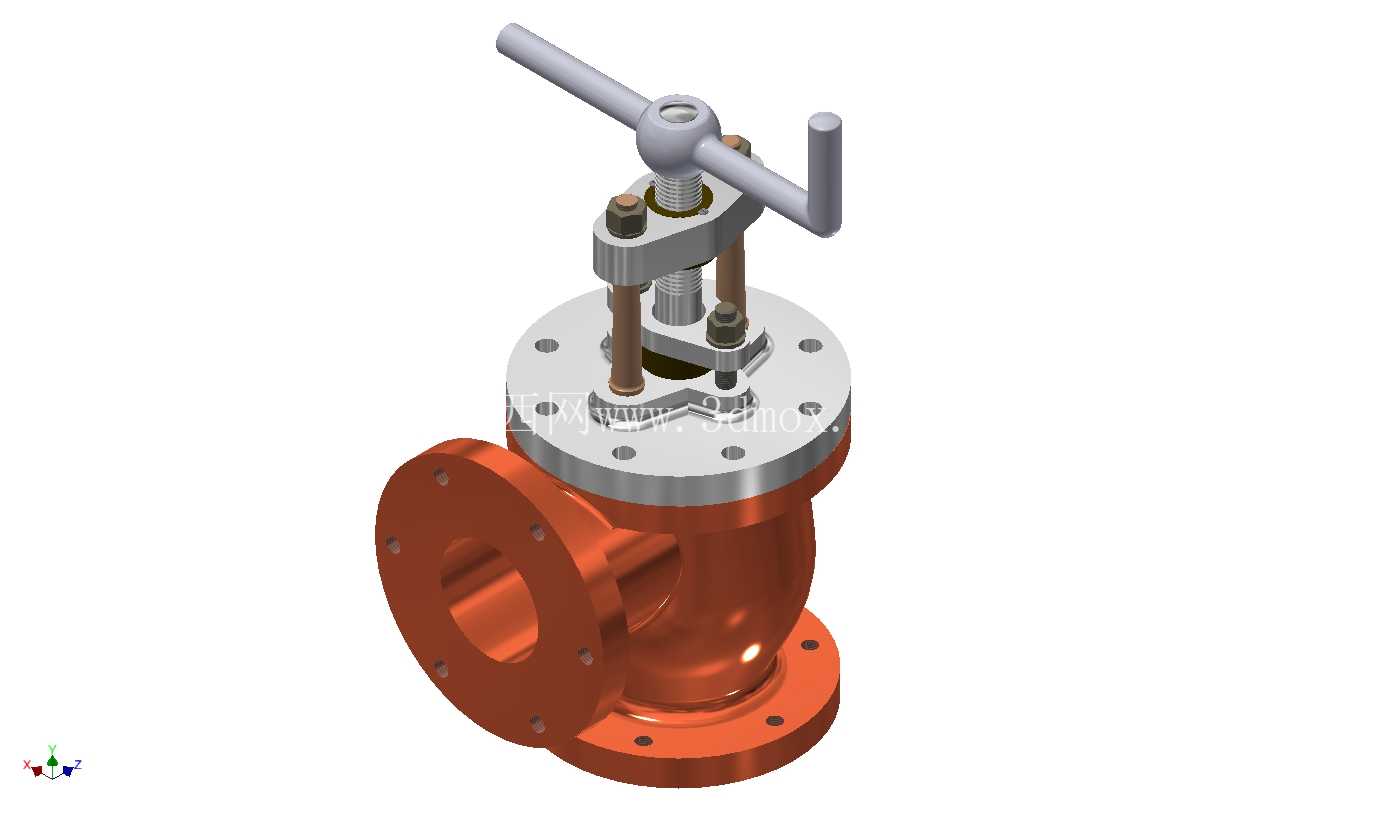

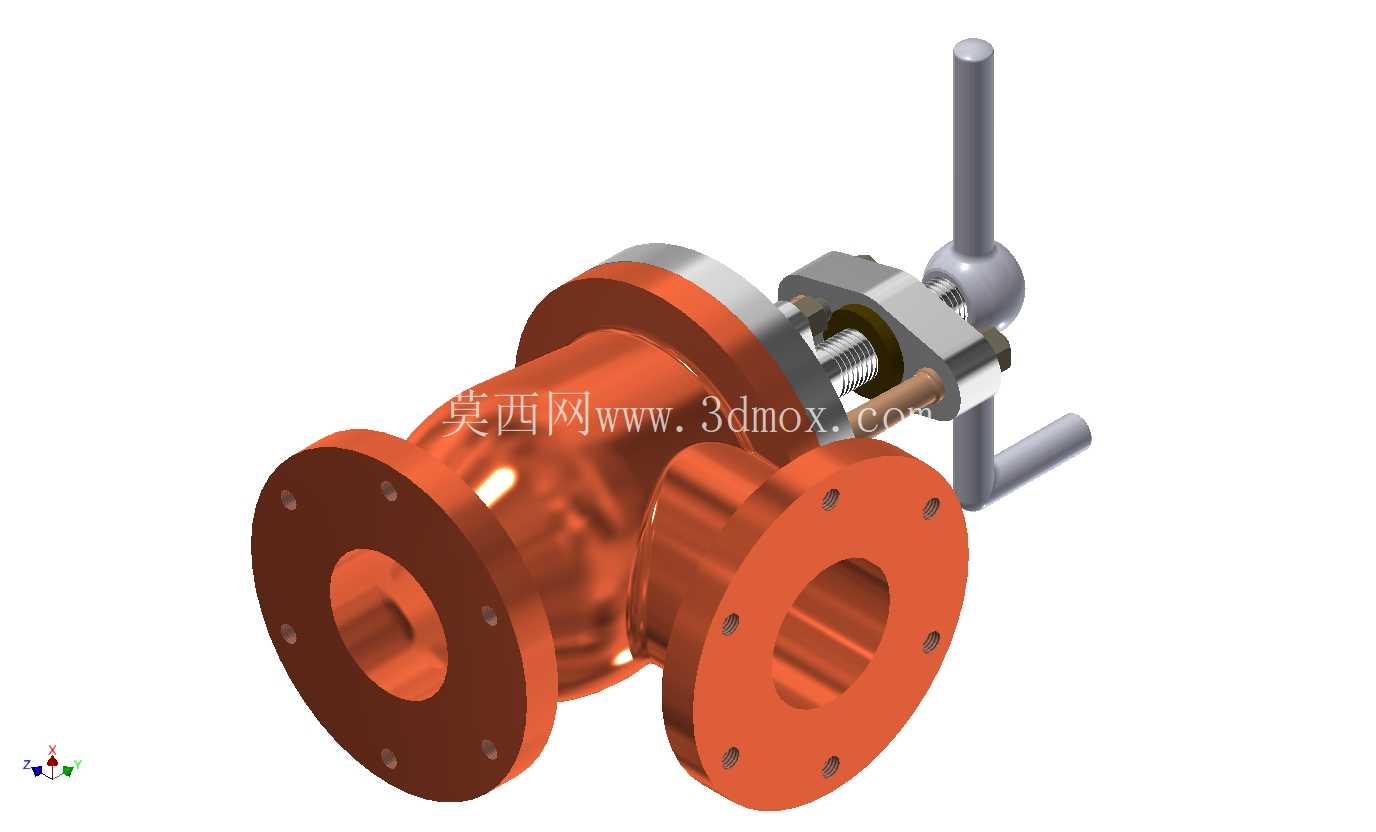

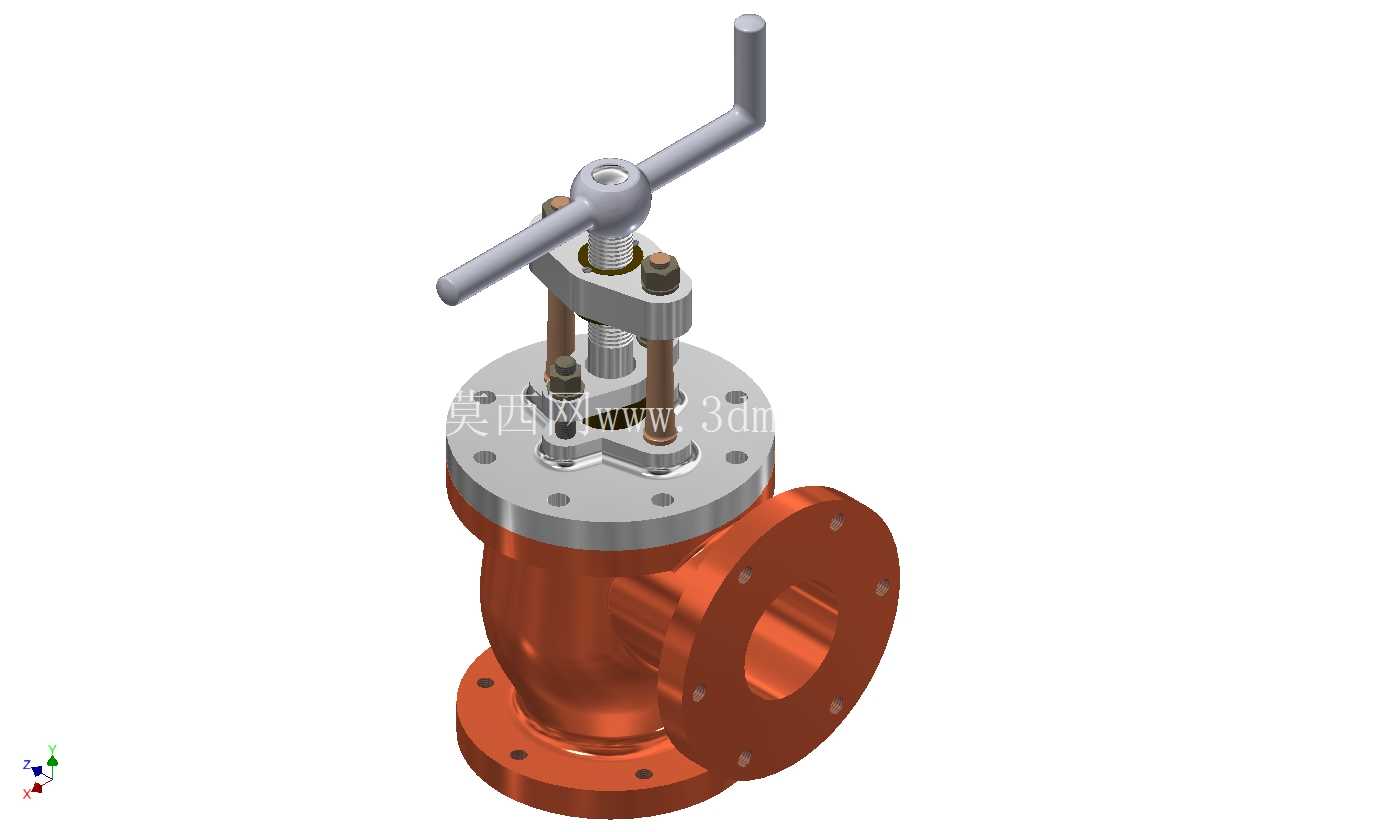

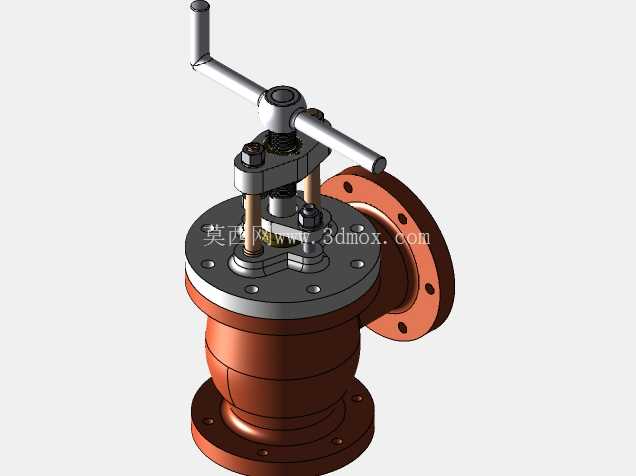

　　这款角式结构的蒸汽截止阀，主要面向饱和蒸汽、低压过热蒸汽输送管路的通断控制场景，常见于化工生产车间的蒸汽分配站、食品加工线的蒸汽灭菌支路、中小型工业锅炉的出口管路、印染设备的蒸汽供给端，在需要频繁手动启闭、对管路介质截断密封性有较高要求的工况下适配性较强。不同于直通式截止阀的流道走向，该阀采用90度角式阀体结构，能够直接适配垂直与水平管路的转角安装位置，省去管路转弯处额外加装弯头的工序，同时减少管路局部阻力损失，在空间紧凑的管廊排布、设备就近安装的场景下，能有效压缩管路安装占用空间。

　　从功能设计层面看，该阀采用强制密封结构，阀瓣与阀座的密封面配合精度经过结构校核，关闭时通过手轮施加的扭矩带动阀杆下行，给密封面施加足够的密封比压，能够阻断蒸汽介质的渗漏，相比升降式止回阀可主动控制管路通断状态，相比闸阀其密封面受介质冲蚀的影响更小，在蒸汽带少量冷凝水的工况下，密封面的使用寿命更有保障。阀杆采用梯形螺纹传动结构，手轮施加的操作力经过螺纹增力后传递到阀瓣，操作力矩经过匹配设计，公称通径范围内的手动操作无需额外加力杆，现场操作人员可直接完成启闭动作，阀杆上设置的填料函结构采用多层填料压装设计，配合压盖的均匀压紧，能够避免阀杆往复动作时的蒸汽外漏，填料压盖采用两侧螺栓对称锁紧结构，后期维护时可在不拆解阀体的情况下直接补充或更换填料，降低现场运维的工作量。

　　阀体部分采用法兰连接结构，进出口两端的法兰密封面、螺栓孔中心距、法兰厚度均匹配对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰对接，法兰背面的加厚结构设计，能够承受螺栓锁紧时的压紧力，避免法兰变形导致的密封失效。阀体内部的流道采用平滑过渡设计，减少蒸汽介质流动时的湍流扰动，降低介质流动产生的噪音与振动，阀瓣的导向结构设置在阀体内腔，启闭过程中阀瓣不会出现偏摆，保证密封面能够均匀贴合，避免局部密封比压不足导致的内漏。手轮采用横杆式结构，相比圆盘式手轮在狭窄操作空间内更易施力，手轮与阀杆的连接采用方榫配合加锁紧销固定，长期操作不会出现手轮打滑、空转的问题。阀盖与阀体的连接采用法兰式螺栓锁紧，中间加装密封垫片，能够承受蒸汽管路的温度与压力波动，连接处的螺栓均匀分布，锁紧时受力均衡，避免阀盖翘曲导致的外漏。从安装边界来看，该阀的进出口法兰端面到阀杆顶端的操作高度、手轮的最大回转半径都经过尺寸校核，安装时预留足够的操作空间即可，无需额外为手轮操作预留过大的检修位置，阀的底部法兰与侧部法兰的垂直、水平定位尺寸，能够直接适配现有同参数角式截止阀的替换安装，无需改动原有管路的排布走向。

　　在实际选型应用中，该阀的结构特性决定了其更适合作为管路的截断阀使用，不建议作为节流阀长期处于半开状态，否则高速流动的蒸汽介质会持续冲蚀密封面，导致密封性能提前下降；安装时需注意介质流向，按照阀体标注的流向从阀瓣下方进入、上方流出，这样在阀门关闭时填料函不承受持续的介质压力，可有效延长填料的使用寿命，同时启闭操作的力矩也更合理。建模过程中对各部件的配合间隙做了还原，包括阀杆与填料压盖的配合间隙、阀瓣导向段与阀体内腔的配合间隙、螺纹传动的啮合长度等，都按照实际加工装配的公差要求做了对应设置，可直接用于结构教学、装配模拟、管路排布干涉检查等场景，各零件的建模特征保留了可编辑参数，方便设计人员根据实际工况调整通径、压力等级、连接尺寸等参数，快速衍生出适配不同工况的同系列阀门结构。
