简易十字轴式万向传动接头结构设计

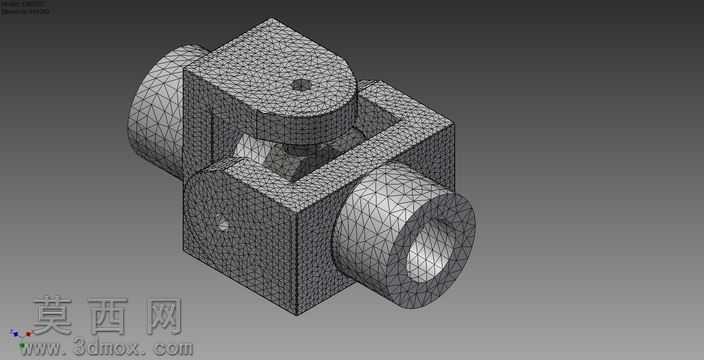

本万向接头采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各运动部件的装配干涉校验，通过实体拉伸、旋转切除、布尔运算等基础特征命令完成主体块体与轴套结构的搭建，针对内部十字销轴的配合间隙做了参数化预留，可根据实际使用工况调整配合公差数值。渲染阶段采用金属材质物理着色方案，外部主体构件赋予磨砂不锈钢材质，调整金属粗糙度参数至0.3、反射强度0.7，还原金属加工后的哑光金属质感；内部十字传动销轴部分采用高抛光铬钢材质，粗糙度设置为0.08、反射强度0.9，通过红铜色半透明材质填充内部空腔，直观展示内部传动结构的装配关系，渲染时采用三点布光方案，主光源从侧上方45度投射，搭配底部补光与轮廓光，清晰呈现零件的棱边倒角、轴孔内壁的加工细节，避免金属材质出现过曝发黑的显示问题。结构设计上采用经典十字轴万向传动原理，两个相互垂直的铰接轴分别连接两端的连接座，可实现两轴存在夹角情况下的连续扭矩传递，两端轴套采用中空通孔设计，可适配不同直径的传动轴连接需求，铰接位置预留了润滑脂存储腔结构，可降低长期运转过程中的销轴磨损，外部连接座采用方块式结构设计，相比传统叉式结构具备更高的结构刚性，可承受更大的瞬时冲击扭矩。设计过程中优先考虑零件的加工工艺性，所有外部棱边均做了0.5mm的倒角处理，避免加工与装配过程中的锐边划伤，轴孔位置设计了定位销孔，可实现传动轴的周向固定，防止传动过程中出现相对滑移，整体结构无复杂异形曲面，所有特征均可通过常规铣削、钻削工艺完成加工，降低了零件的生产制造成本，同时通过运动仿真校验了最大35度夹角下的传动连续性，无运动卡滞、结构干涉问题，可满足常规小功率传动场景的万向连接需求。
