1918年Witte老式空气燃料混合室结构

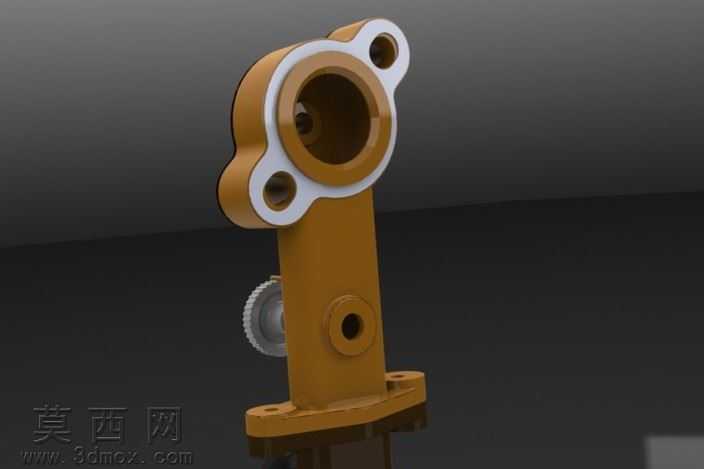

本次建模还原的是1918年Witte品牌命中小姐机型配套的空气燃料混合室，属于早期固定式内燃机的核心供油配气部件，建模过程首先参考留存的老铸件实物测绘数据，在SolidWorks中搭建基础参数化骨架，先确定上下两端法兰的安装孔位、中心通腔的同轴度基准，再逐步拆分主体壳体、侧边调节旋钮、安装支耳等独立特征。建模时特意还原了原始铸件特有的不规则几何轮廓，没有做过度的工业美化，保留了早期铸造工艺留下的非均匀壁厚、过渡圆角不规整的真实质感，主体上下段采用分体式结构设计，中段通过定位凸台实现装配定位，侧边的调节旋钮预留了转动限位结构，可还原混合气浓度调节的动作逻辑。材质渲染阶段，上段壳体做了棕黄色烤漆质感，模拟早期动力部件的耐热涂层效果，表面添加细微的使用划痕、漆面轻微氧化的斑驳纹理，下段壳体做了发黑处理的旧化金属质感，还原长期接触油气形成的色泽变化，金属安装孔位做了边缘轻微磨损的倒角效果，调节旋钮的金属拨片添加了长期触碰形成的亮面磨损痕迹。结构设计上还原了原始部件的功能逻辑：上部法兰对接化油器进气端，下部法兰对接发动机进气道，中部空腔实现空气与燃料的预混，侧边的旋钮通过改变内部通流截面实现混合气浓度调节，安装支耳的孔位完全匹配原始机型的安装点位，建模时特意补充了原始设计缺失的垫圈装配位，修正了原始铸件几何结构不符合现代装配标准的细节，既保留古董部件的历史外观特征，也让模型具备装配演示的实用性。渲染时采用深灰色渐变背景搭配柔和的顶光+侧补光，突出部件的立体轮廓和材质质感，阴影做了柔化处理，让老旧机械部件的厚重历史感得以体现，所有装配间隙都参照早期机械的装配公差设置，没有做现代精密机械的严丝合缝效果，还原二十世纪初工业产品的粗粝质感。
