轻量化低姿态液压千斤顶结构设计

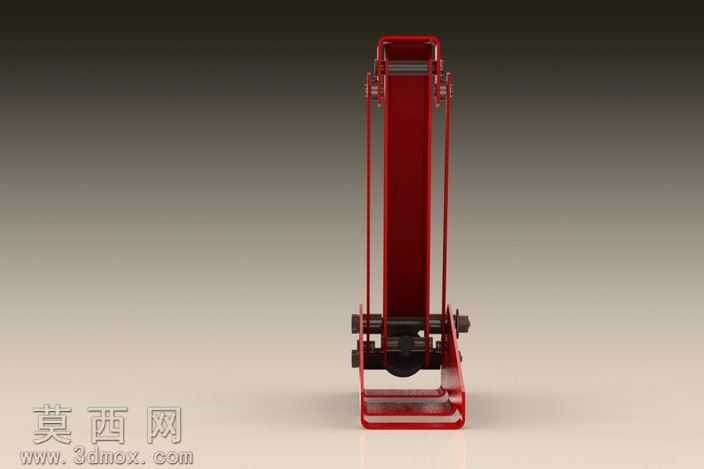

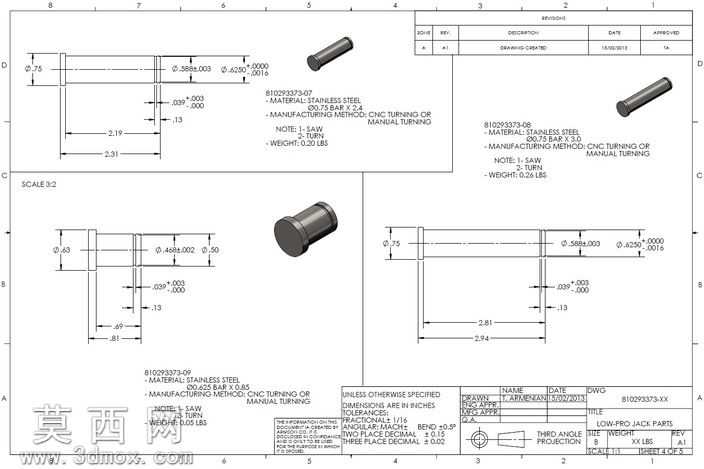

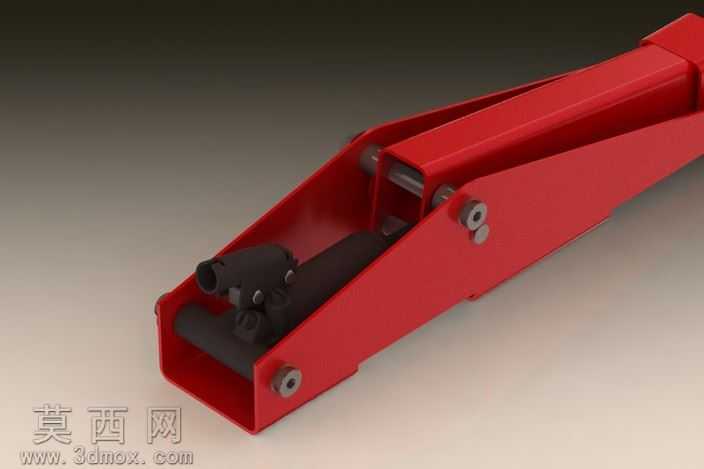

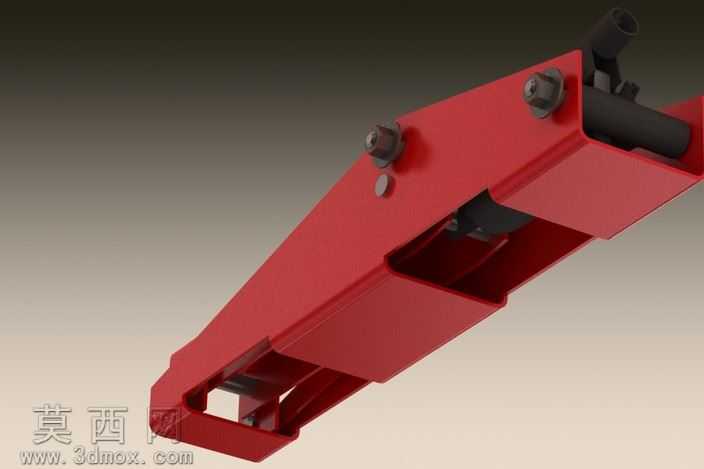

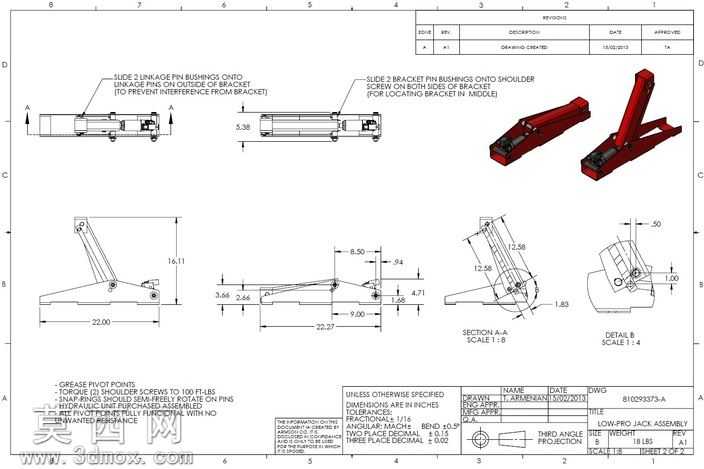

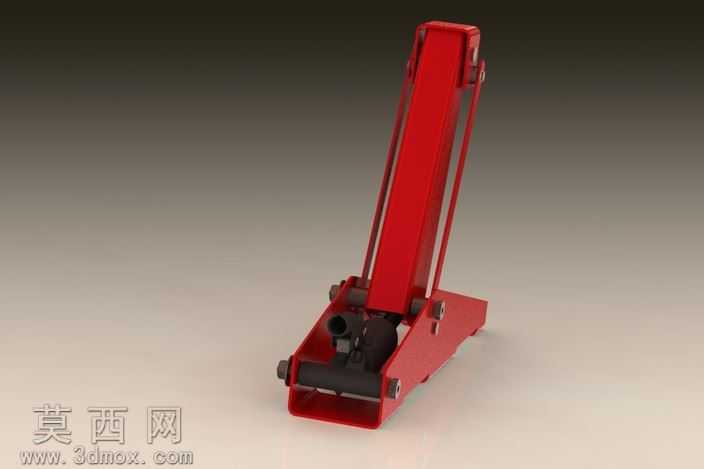

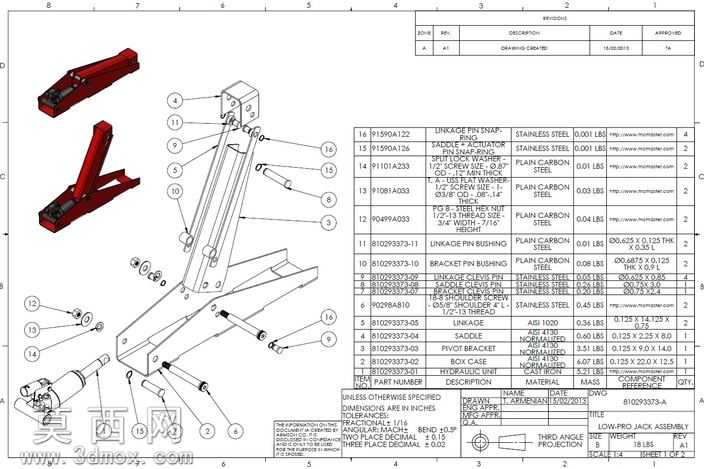

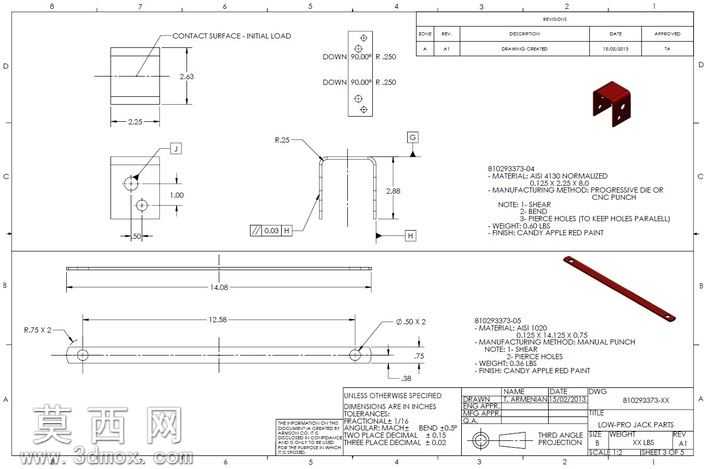

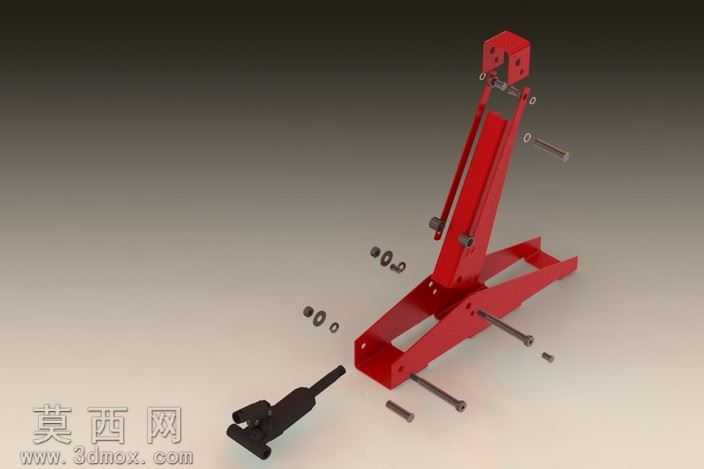

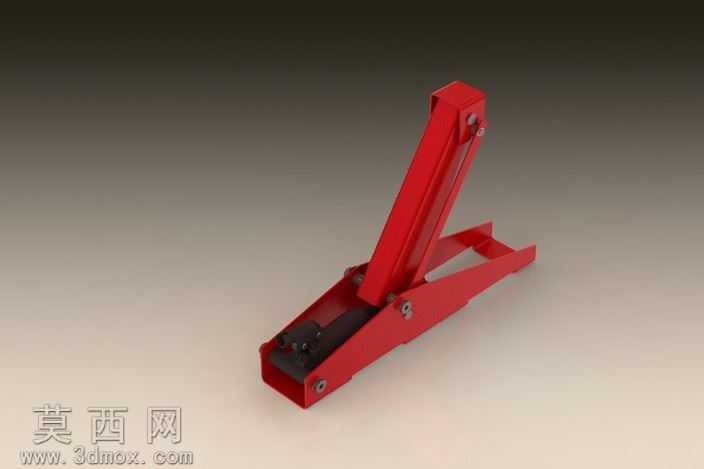

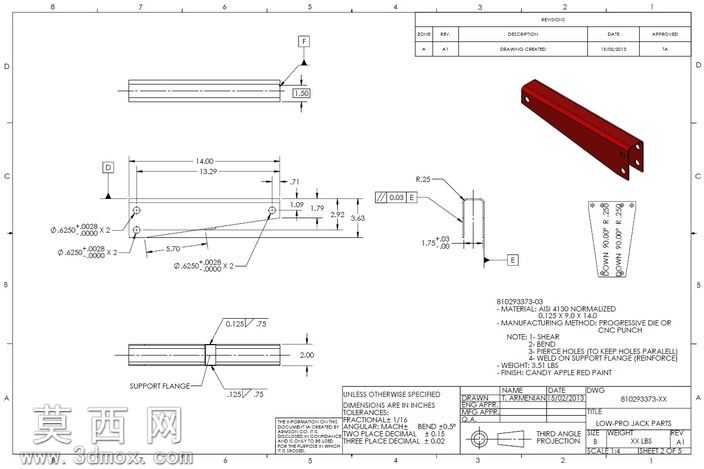

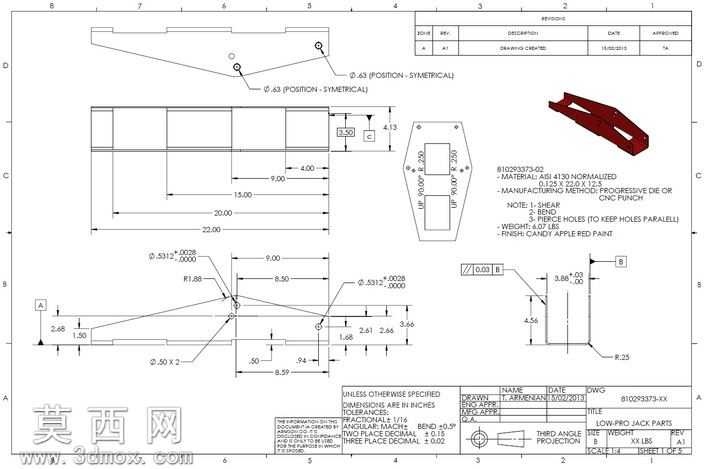

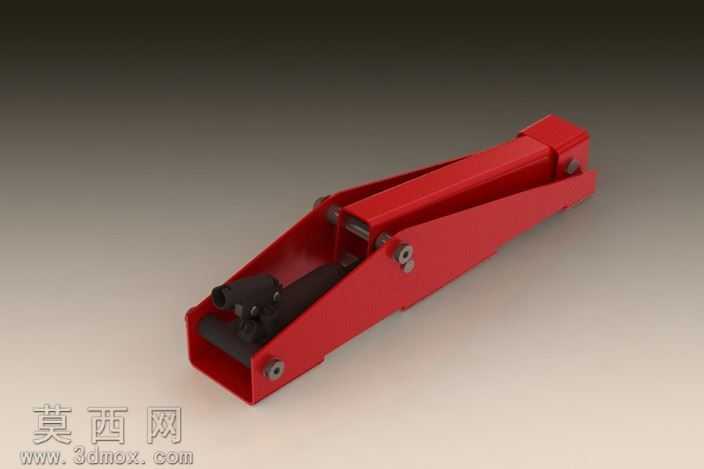

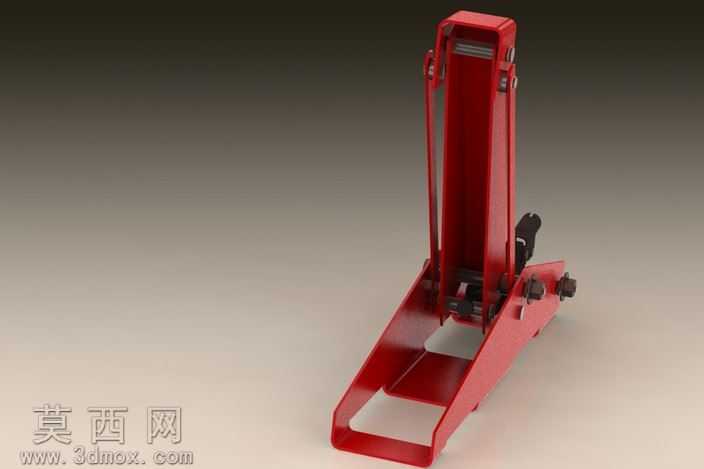

本作品为低姿态液压千斤顶的三维参数化建模成果，建模阶段围绕低作业空间适配的核心需求展开，首先完成整体结构的比例规划：针对常规千斤顶无法伸入低矮作业间隙的痛点，将底座整体做扁平化处理，压缩垂直方向的初始高度，同时保证底座的支撑跨度满足承重时的抗倾覆要求，底座边缘做圆角过渡处理，避免应力集中同时减少搬运、使用过程中的磕碰损伤。建模过程中对剪式臂架结构做了重点优化，两组铰接臂采用等强度设计思路，通过三维软件的受力仿真模块模拟顶升过程中的应力分布，在臂架受力集中的铰接位置做局部加厚处理，非主要受力区域做合理的材料去除，在保证结构强度满足18磅额定顶升载荷的前提下，尽可能降低整体自重，实现轻量化的设计目标。液压驱动单元的建模完全贴合实际元件的装配逻辑，液压缸的安装位置经过反复调整，确保初始状态下液压缸处于最优的初始推力角，降低顶升初始阶段的系统压力需求，铰接销轴、锁紧卡件等细小标准件均按照实际装配公差完成建模，保证整体模型的可装配性，能够直接导出工程图用于实际加工生产。渲染阶段采用金属材质模拟臂架与底座的钢材属性，表面做红色防锈漆质感处理，还原真实工业产品的外观效果，液压杆部分做镀铬亮面金属材质，铰接位置的销轴做发黑处理，通过不同材质的区分清晰展现各部件的结构层次，场景采用柔和的漫反射光照，避免强反光遮挡结构细节，多角度渲染图能够清晰展示千斤顶收拢状态、初始顶升状态的结构形态。整体设计兼顾了低作业空间的适配性、结构强度与制造成本的平衡，所有部件均采用常规加工工艺即可实现生产，没有特殊的定制化加工需求，能够有效控制量产成本，适用于车辆应急维修、低矮设备安装顶升等多种作业场景，模型的参数化特征支持后续根据不同的载荷需求快速调整尺寸参数，衍生出不同载荷等级的同系列产品模型。
