带多安装孔位的铜质矩形基座结构件

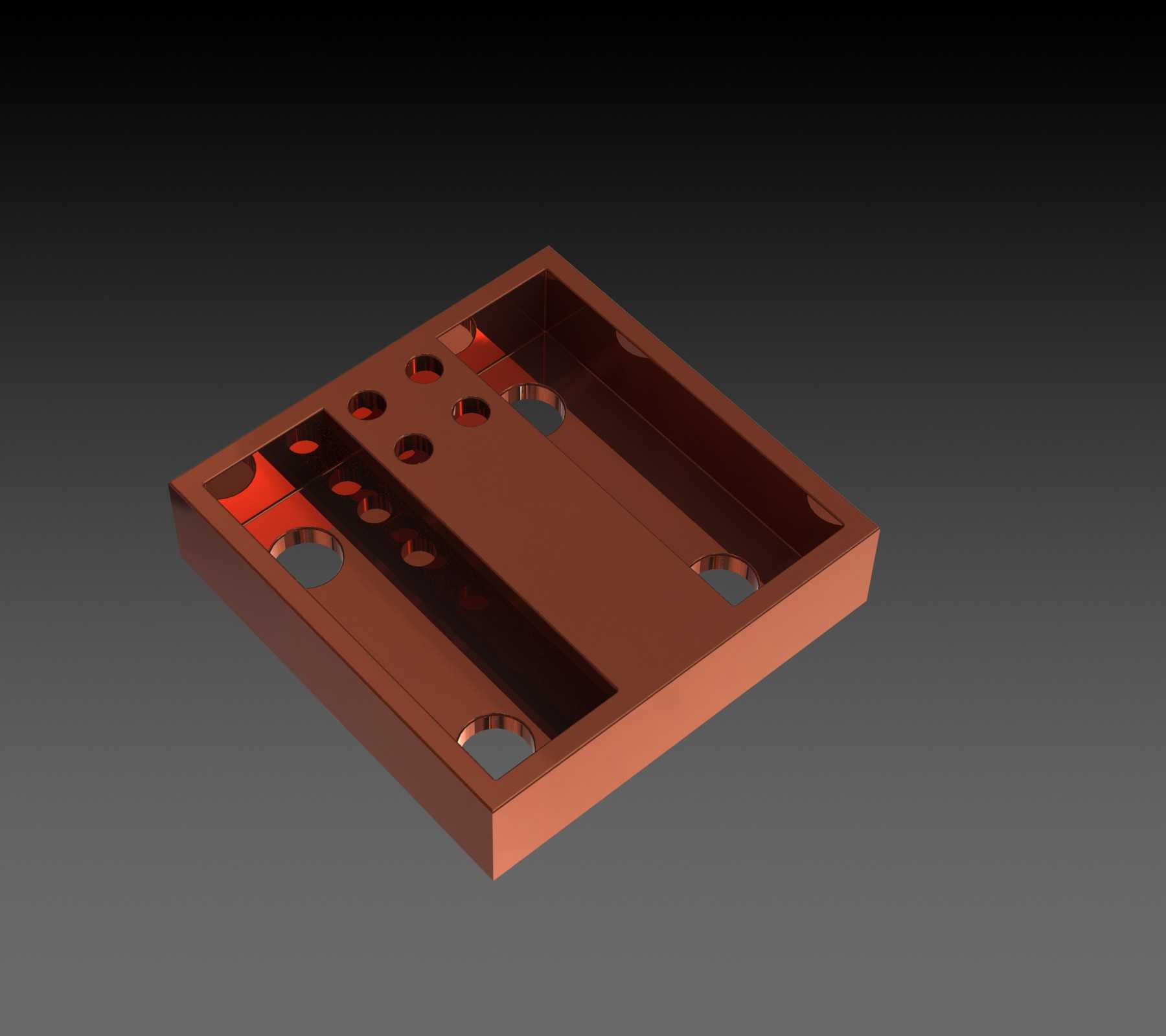

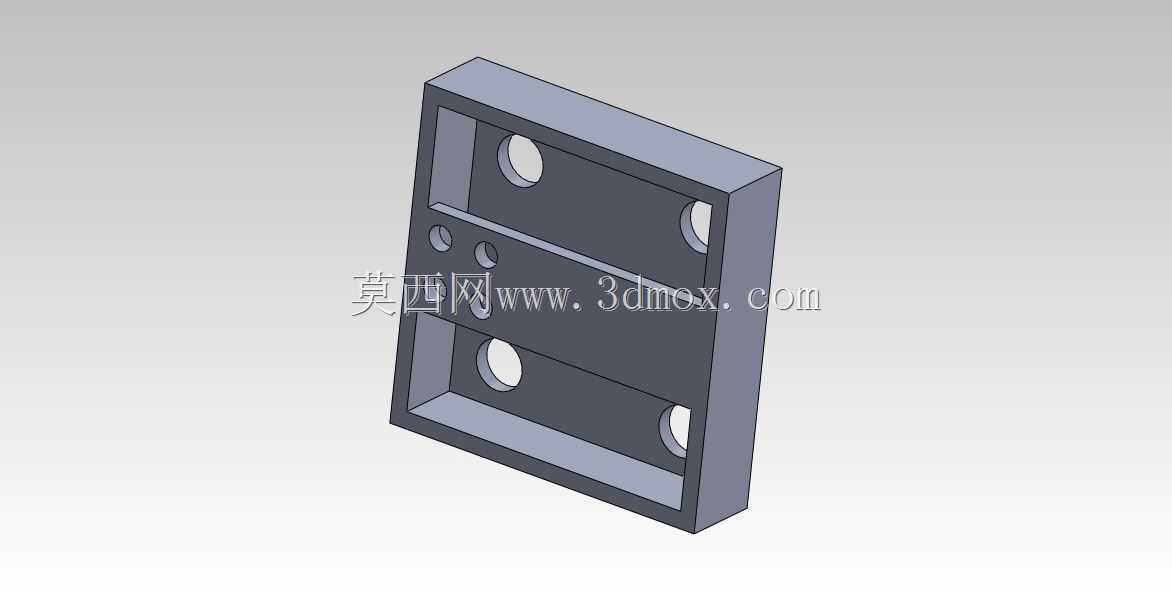

这款铜质矩形基座构件，在精密检测设备、小型光学实验平台以及高频信号处理模组中应用广泛，铜材质本身具备优异的导热性与抗磁干扰特性，能在设备运行过程中快速导出核心元件产生的局部热量，同时避免外界电磁杂波对安装在基座上的精密元器件造成信号干扰，保障设备运行稳定性。从结构设计来看，构件整体采用矩形盒体形态，主体平面上分布了不同孔径的圆形安装孔，部分孔位做了沉台处理，能够让紧固件安装后端面与基座平面保持齐平，不会突出平面干涉上方搭载的元件安装；基座内部设置了两条平行的长槽结构，既可以作为走线槽容纳设备内部的细小线缆，规整内部布线避免线缆杂乱剐蹭，也能作为滑动导向槽，配合小型滑台实现搭载元件的小范围位置微调，适配不同规格元件的安装位置需求。设计过程中优先考虑了安装边界的兼容性，基座外轮廓的长宽尺寸控制在小型精密设备的标准安装间距范围内，底部平面做了精磨处理，平面度公差控制在0.02mm以内，能够保证与设备安装面完全贴合，不会出现安装翘曲导致的元件定位偏差。构件侧壁厚度经过受力校核，在满足整体结构刚性的前提下尽可能做薄，既减少了铜材的使用量控制构件自重，也避免了壁厚过大导致的整体尺寸冗余，边角位置全部做了R0.5的圆角处理，去除加工毛刺的同时，也能避免安装过程中锐角划伤操作人员或者损坏配套线缆。不同孔径的安装孔分别对应不同规格的紧固件，其中四个角位的大直径沉孔用于基座整体与设备主体的固定，中间区域的小孔用于直接搭载固定小型电路板、传感器或者光学镜片座，孔位的位置度公差经过严格管控，能够保证搭载元件的同轴度与平行度满足精密设备的装配要求。内部的长槽深度经过优化，既能够容纳直径3mm以下的信号线缆，也不会因为槽深过大削弱基座整体的结构强度，槽体边缘同样做了倒角处理，避免穿线时刮破线缆绝缘层造成短路隐患。在实际装配场景中，这款基座可以直接通过螺栓固定在设备的安装底板上，不需要额外加工转接板，能够缩短设备的装配周期，铜材质的耐磨特性也让基座在需要频繁微调搭载元件位置的场景中，不会因为多次滑动调整出现槽体磨损导致的定位精度下降，长期使用依然能保持稳定的安装精度。
