带三角加强筋的立式支座应力分布分析

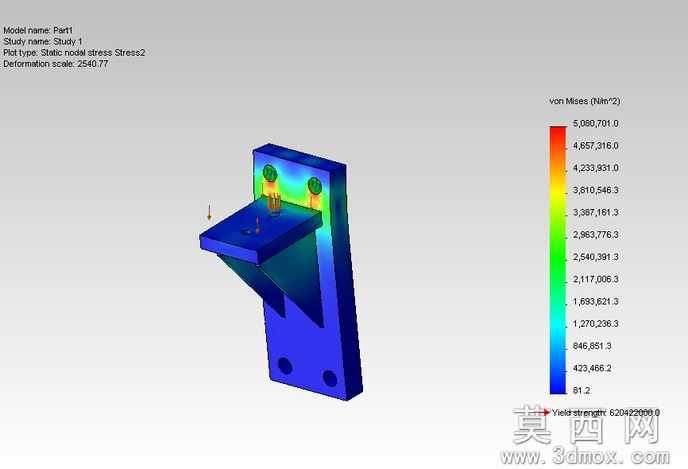

本次分析对象为带三角加强筋的立式安装支座，首先在三维建模环境中完成零件的参数化建模，严格按照实际加工尺寸绘制立式背板、水平承载台以及连接二者的三角加强筋结构，同时预留出背板上的安装孔位与承载台面上的定位孔，保证模型几何特征与实际零件完全一致，避免因几何简化导致后续仿真结果出现偏差。建模完成后进入有限元仿真模块，首先为模型赋予对应金属材质属性，设置准确的弹性模量、泊松比与屈服强度参数，保证材料力学性能与实际使用材料匹配。随后根据支座的实际安装工况添加约束，将背板上的安装孔位置设置为固定约束，模拟螺栓紧固后的安装状态，再在水平承载台面上施加对应方向的工作载荷，还原支座实际承载时的受力场景。网格划分阶段对承载台与加强筋的连接区域、背板安装孔周边等应力集中易出现的位置进行网格细化，保证计算精度的同时兼顾运算效率。求解完成后生成冯米塞斯应力云图，通过彩虹色阶直观展示不同区域的应力数值分布，从云图中可以清晰看到应力集中区域主要分布在加强筋与背板、承载台的连接位置，以及安装孔的周边区域，蓝色低应力区域覆盖大部分背板下部与加强筋主体，红色高应力区域的数值远低于材料屈服强度，说明当前结构设计满足强度使用要求。同时通过变形比例放大展示受力后的形变趋势，能直观观察到承载台端部的微小变形量，为后续结构优化提供参考依据，整个仿真过程完整还原了零件从建模到力学分析的全流程，验证了当前带加强筋的支座结构设计合理性，也为同类支撑类零件的结构设计与力学验证提供了可参考的分析流程。
